サイリックス

サイリックス株式会社

会社種別	公開会社
取引名	ナスダック：CYRX
業界	半導体
設立	1988年; 36年前 （1988年）
創設者	ジェリー・ロジャース トム・ブライトマン[1]
廃止	1997年11月11日; 27年前 ( 1997-11-11 )
運命	合併と解散
後継	ナショナルセミコンダクター（後にVIAテクノロジーズ）に売却。資産はアドバンストマイクロデバイセズに売却。
本部	リチャードソン、テキサス州、米国
製品	数値演算コプロセッサ コプロセッサ マイクロプロセッサ 中央処理装置 システムオンチップ (SoC)
従業員数	300年頃

Cyrix Corporation は、 1988 年にテキサス州リチャードソンで設立されたマイクロプロセッサ開発会社で、 286および386マイクロプロセッサ用の浮動小数点ユニットの専門サプライヤーです。この会社は、Tom Brightman と Jerry Rogers によって設立されました。

1992年、サイリックス社は独自のi386互換プロセッサ486SLCと486DLCを発表しました。^[2]これらはインテル製のものよりも高性能でしたが、価格は低かったです。^{[3] [4]これらは主に既存のマシンをアップグレードしたいユーザー向けに販売されました。その発表は}インテルとの長い一連の訴訟を引き起こしましたが、ファウンドリパートナーの IBMは自社ブランドで同じ設計をリリースしていました。

これらの出来事が重なり、サイリックスは赤字に陥り始め、1997年11月11日にナショナル セミコンダクターと合併しました。 ^{[5] [6]}ナショナルはサイリックスの最新設計をMediaGXの名前でリリースし、その後1999年にGeodeとして更新バージョンをリリースしました。ナショナルは2003年8月にこの製品ラインをAMDに売却し、 Geodeとして知られていました。この製品ラインは2019年に製造中止になりました。^[7]

1992年3月末、Cyrix Cx486SLCが発売された。^[3]これは386SXとピン互換があり、ノートブックコンピュータ向けに作られたx86マイクロプロセッサだった。その後すぐに1992年6月に、386DXとピン互換のあるSLCのデスクトップ版であるCx486DLCが発売された。 ^[4]

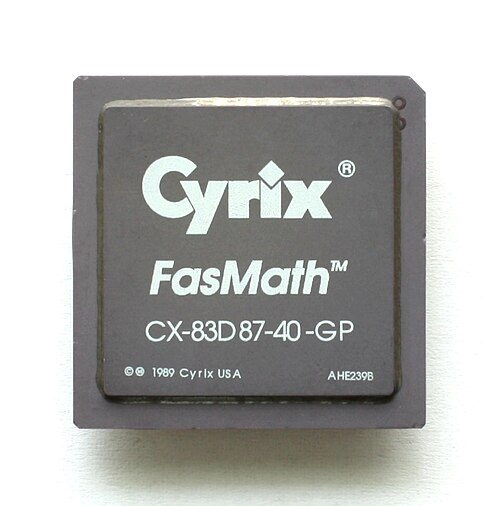

パソコン市場向けの最初のサイリックスの製品は、 x87互換のFPU コプロセッサだった。サイリックスのFasMath 83D87と83S87は1989年11月に発表された。^[8] 83D87はIntel 80387とピン互換で、83S87は80387SXとピン互換だった。どちらも最大50%高いパフォーマンスを提供し、さらに低電力動作のためアイドル時の消費電力も低かった。^[9]発売時の83S87の価格は、16MHz版が506ドル、20MHz版が556ドルだった。^[10] 80287互換チップのサイリックスのFasMath 82S87は、サイリックスの83D87から開発され、1991年から販売されている。

同社の初期の CPU 製品には、1992 年にリリースされた486SLCと486DLCがあり、名前にもかかわらず、それぞれ 386SX および DX とピン互換でした。オンチップ L1 キャッシュと 486 命令セットが追加されましたが、パフォーマンス的には 386 と486の中間でした。これらのチップは、老朽化し​​た 386 のパフォーマンスを改善したいエンドユーザーや、CPU を変更することで売れ行きの悪い 386 ボードを低価格の 486 ボードに変えることができるディーラーによって、主にアップグレードとして使用されました。これらのチップは、名前が示すパフォーマンスを提供しないこと、およびIntelの SL ラインやIBMのSLCラインの CPU と名前が似ているために混乱が生じることなど、製品レビューで広く批判されました。これらのチップは、非常に安価な PC クローンやラップトップで使用されました。

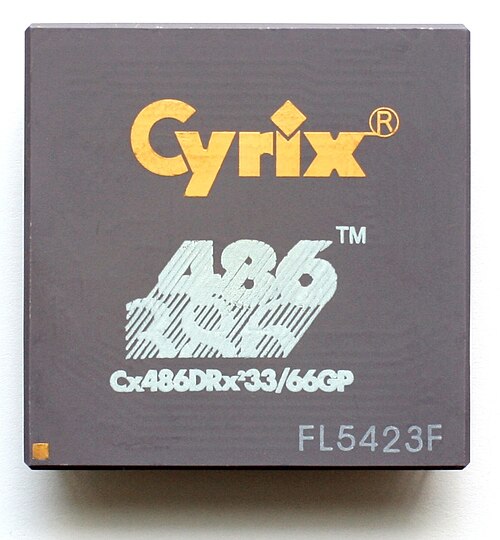

Cyrix は後に、SLC と DLC のクロック倍増版である Cyrix 486SRX2 と 486DRX2 をリリースし、386 から 486 へのアップグレードとして消費者向けに独占的に販売しました。SLC/DLC とは異なり、これらのチップには内部キャッシュ コヒーレンシ回路が含まれていたため、キャッシュを最新の状態に保つための追加回路や BIOS ルーチンを持たない古い 386 マザーボードと互換性がありました。

最終的に、Cyrix は、Intel 486 の同等品とピン互換のあるCyrix Cx486Sと、後にCyrix Cx486DX をリリースすることができた。しかし、このチップはAMDの 486 よりも遅く市場に投入され、ベンチマーク結果も AMD や Intel の同等品よりもわずかに遅かったため、低予算およびアップグレード市場に限定された。AMD は 486 の一部をAcerやCompaq などの大手OEMに販売することができていたが、Cyrix はそうではなかった。Cyrix チップはアップグレードする人たちの間では一定の支持を得た。50、66、80 MHz の 486 CPU は、AMD が使用する 3.3 V ではなく 5 V で動作し、Cyrix チップを初期の 486 マザーボードのアップグレードとして使用できたからである。

1995 年、Pentiumクローンの出荷準備がまだ整っていない中、Cyrix は自社の歴史を繰り返し、 3.3V 486 ソケットに差し込んで 80、100、120、または 133 MHz で動作し、75 MHz で動作する Pentium に匹敵するパフォーマンスを発揮するCyrix Cx5x86 (M1sc) をリリースしました。Cyrix 5x86 (M1sc) は、主力製品である 6x86 (M1) のコスト削減版でした。Intel の Pentium Overdrive と同様に、Cyrix 5x86 は 32 ビットの外部データ バスを使用しました。AMD の Am5x86 は、名前を変えたクロック 4 倍の 486 に過ぎませんでしたが、Cyrix の 5x86 は Pentium のような機能をいくつか実装しました。

1995 年後半、Cyrix は最も有名なチップであるCyrix 6x86 (M1) をリリースしました。このプロセッサは、Intel 設計のソケットの高速な代替品を作るという Cyrix の伝統を引き継いでいます。しかし、6x86 は、この範囲でスター パフォーマーであり、Intel の「同等品」よりもパフォーマンスが優れていると主張されていました。6x86 プロセッサには、Pentium 166 MHz プロセッサよりも優れたパフォーマンスを示す P166+ などの名前が付けられていました。実際、6x86 プロセッサは、それがパフォーマンスを上回った Pentium の同等品よりも大幅に低い速度で動作していました。当初、Cyrix は、Cyrix が主張する追加のパフォーマンスに対してプレミアムを請求しようとしましたが、6x86 の数値演算コプロセッサは Intel Pentiumほど高速ではありませんでした。主な違いは、コプロセッサの実際のコンピューティング パフォーマンスではなく、命令パイプラインの欠如でした。一人称 3D ゲームの人気が高まったため、Cyrix は価格を下げることを余儀なくされました。 6x86 はコンピュータ愛好家や独立系コンピュータショップの間で急速に支持を集めたが、AMD とは異なり、そのチップはまだ大手 OEM 顧客に使用されていなかった。パフォーマンスに関して最も問題を引き起こしていた問題のゲームは、Id SoftwareのQuakeであった。以前の 3D ゲームとは異なり、Quake はパイプライン化された Pentium FPU を使用して、テクスチャ マッピング中にバックグラウンドで遠近法の補正計算を行い、実質的に 2 つのタスクを同時に実行していた。その頃までに、たとえばゲームDescentのように、 Quake にFPU なしで遠近法の補正を行うフォールバックがあれば、6x86 にとってこれは大きな問題にはならなかっただろう。しかし、id Software はこれを含めないことを選択した。Quake には遠近法の補正を無効にするオプションもなかったため、FPU が弱い CPU の潜在的な速度向上は実現されなかった。この潜在的な速度向上は、Cyrix のユーザーだけでなく、AMD の K5、特に 486 のユーザーにもメリットがあったでしょう。QuakeのPentium への最適化はFPU の使用にとどまらず、Pentium 特有のその他のアーキテクチャ上の癖にも対応し、FPU 操作以外でも他の CPU のパフォーマンスをさらに低下させました。Pentium を優遇するこの傾向は、コンピュータ ゲーム コミュニティにおける Intel の Pentium CPU の人気を高めるのに役立ちました。

後の 6x86L は消費電力が少ない 6x86 の改良版であり、6x86MX (M2) はMMX命令とより大きな L1 キャッシュを追加しました。6x86MX設計に基づいたCyrix MII は、チップをPentium IIとより競合させるために名前を変更しただけのものでした。

1996 年、Cyrix は、サウンドやビデオを含む PC の主要な個別コンポーネントをすべて 1 つのチップに統合したMediaGX CPU をリリースしました。当初は古い 5x86 テクノロジをベースとし、120 または 133 MHz で動作していたため、そのパフォーマンスは広く批判されましたが、価格が安かったため成功しました。MediaGX は、Compaq が最安価格のPresario 2100 および 2200 コンピュータに採用したことで、Cyrix にとって最初の大きな勝利となりました。これにより、MediaGX はPackard Bellにさらに販売され、また、6x86 が Packard Bell とeMachines の両方に販売されたことで、Cyrix の正当性が証明されたようです。

MediaGX の後のバージョンは、最大 333 MHz の速度で動作し、MMX サポートが追加されました。ビデオ機能を拡張するために、2 番目のチップが追加されました。

Cyrix は、デュアル イシュー FPU、3DNow 命令のサポート、256 KB、8 ウェイ アソシエイティブ、オンダイ L2 キャッシュを備えた 6x86MX/MII プロセッサの進化版として Cayenne コアを開発した。このコアは、MediaGX チップの後継機を含む複数の製品で使用されることを意図していた。この製品はコード名 Jedi と呼ばれ、Socket 7 互換プロセッサになる予定だったが、後にキャンセルされ、コード名 Gobi と呼ばれる Socket 370 互換プロセッサが採用された。^{[11] [明確化が必要]}

Media GXiの実装は1997年2月にリリースされました。モバイルコンピューティング市場向けに設計されており、クロック速度は120MHzから180MHzで、グラフィックスとオーディオのコントローラが統合されていたため、コンパクトなノートパソコンに適しています。^{[12]その年の後半、Cyrixは}National Semiconductorに買収されました。

これは、デュアル イシュー FPU、レジスタ名変更、および 11 ステージ パイプラインと、コア周波数で動作する 8 ウェイ アソシエイティブ、8 ウェイ インターリーブの完全パイプライン 256K L2 キャッシュに基づくアウトオブオーダー実行を備えた完全に新しいコアでした。

Jalapeño の新しい浮動小数点ユニットには、独立した 2 つの FPU/MMX ユニットがあり、完全にパイプライン化された独立した x87 加算器と x87 乗算器の両方が含まれていました。Jalapeño の設計により、コアと高度な 3D グラフィックス エンジンとの密接な統合が容易になりました。これは、デュアル発行 FPU を利用した最初のグラフィックス サブシステムの 1 つでした。デュアル FPU は、MMX 命令と 3DNow 命令の両方の実行をサポートしました。

Jalepeno には、メモリ遅延を減らすために 3.2 GB/秒の RAMBUS テクノロジに基づくオンダイ メモリ コントローラと、233 MHz クロックで 1 秒あたり最大 300 万ポリゴン、2 億 6,600 万ピクセルを処理できるとされる統合オンボード 3D グラフィックスが搭載されていました。オンダイ グラフィックスは、テクスチャを保存するために CPU の L2 キャッシュにアクセスしました。設計の初期クロック速度目標は 600～800 MHz で、1 GHz 以上に拡張する余裕がありました。1999 年第 4 四半期に生産を開始し、2000 年に 0.18 ミクロン プロセスでダイ サイズ 110～120 mm ²で発売される予定でした。^{[13] [14]}

CyrixがナショナルセミコンダクターからVIA Technologiesに買収され、プロジェクトが中止されたとき、このコアの開発がどの程度進んでいたかは不明である。しかし、VIAはVIA Cyrix III（別名Cyrix 3）という名前で後期世代のCyrixチップの生産を続けた。^[12]

6x86 は命令サイクル単位では Intel の Pentium より効率的であり、また Cyrix は Intel や AMD より高速なバス速度を使用することがあったため、Cyrix と競合企業の AMD は、自社製品を Intel の製品とより有利に比較するために、物議を醸したパフォーマンス評価(PR) システムを共同開発しました。133 MHz で動作する 6x86 は、一般的に 166 MHz で動作する Pentium よりわずかに高速であったため、133 MHz の 6x86 は 6x86-P166+ として販売されました。Pentium 以外の製品で文字列 "P166" および "P200" を使用することに異議を唱えた Intel からの訴訟により、Cyrix は名前に文字 "R" を追加しました。

PR という命名法は議論を呼ぶものでした。なぜなら、生産性アプリケーションを実行する場合、Cyrix のチップは一般的に Intel のチップよりもパフォーマンスが優れていたものの、クロック単位で見ると浮動小数点演算が遅いため、PR システムは最新のゲームを実行するとパフォーマンスがさらに低下したからです。さらに、6x86 は価格が高いため、低予算のシステムでの使用が奨励されていたため、より高速なハード ドライブ、ビデオ カード、サウンド カード、モデムを使用している Pentium システムと比較すると、パフォーマンスがさらに低下する可能性がありました。

AMD は初期のK5チップにも PR 番号を使用していましたが、 K6の導入とともにすぐにその命名法を廃止しました。ただし、Athlon XP 以降、その後の CPU のマーケティングでは同様の概念を使用するようになりました。

Cyrix はずっとファブレス企業だった。つまり、Cyrix は独自のチップを設計して販売していたが、実際の半導体製造は外部のファウンドリーに委託していた。初期の頃、Cyrix は主にTexas Instrumentsの製造施設と SGS Thomson (現在のSTMicroelectronics ) を使用していた。VLSI Technologyのテキサス州リチャードソン事務所も重要な役割を果たし、初期の設計作業で Cyrix のエンジニアにワークステーション、EDA ツール、ASIC 設計の専門知識を提供した。1994 年、TI との意見の相違や SGS Thomson での製造上の問題が続いた後、Cyrix は製造技術が Intel に匹敵する IBM Microelectronicsに目を向けた。

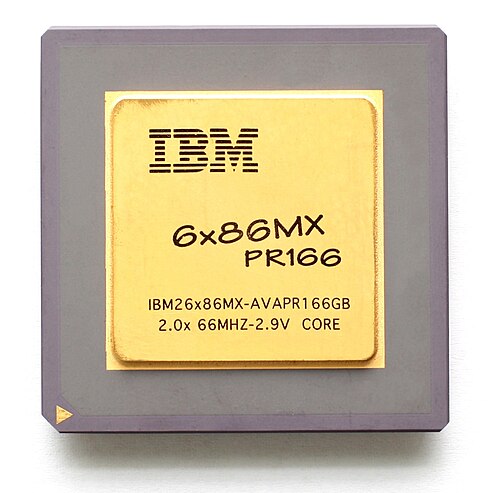

両社間の製造契約の一環として、IBM はサイリックス設計の CPU を IBM の名前で製造および販売する権利を獲得しました。業界の一部では、これにより IBM が自社の製品ラインで 6x86 CPU を広く使用し、サイリックスの評価が向上するのではないかと推測していましたが、IBM は引き続き、自社製品の大半で主に Intel CPU を使用し、AMD CPU もそれより少ない割合で使用し、サイリックス設計は主に米国外で販売される少数の低価格モデルでのみ使用しました。IBM は代わりに 6x86 チップをオープン マーケットで販売し、サイリックスと直接競合し、サイリックスの価格を下回ることもありました。

AMDとは異なり、サイリックス社はインテルの設計をライセンス交渉のもとで製造または販売したことはなかった。サイリックス社の設計は社内で綿密にリバースエンジニアリングされた結果であり、インテル製品とのソケット互換性を保ちながら、技術の大幅な進歩を遂げることが多かった。サイリックス社の最初の製品である8087数値演算コプロセッサでは、CORDICアルゴリズムではなくハードウェア数値演算乗算器が使用されており、これによりチップはインテルのコプロセッサよりも高速かつ正確になった。そのため、AMDの386や486にはインテル製のマイクロコードソフトウェアがいくつか搭載されていたが、サイリックス社の設計は完全に独立していた。潜在的な競合相手を排除することに焦点を当てたインテルは、サイリックス社との法廷闘争に何年も費やし、サイリックス社の資金を浪費し、サイリックス486がインテルの特許を侵害していると主張したが、実際には設計は独立していることが証明された。^{[15] [全文引用が必要]}

インテルは、テキサス州の連邦裁判所と州裁判所の両方で複数の訴訟が起こされたサイリックス訴訟で敗訴した。いくつかの問題は法廷外で解決され、いくつかの問題は法廷で解決された。最終的に、すべての控訴の後、裁判所は、サイリックスにはインテルのライセンスを保有するどのファウンドリでも自社の x86 設計を製造する権利があると裁定した。サイリックスがインテルの保有する特許を侵害したことは一度もないと判断された。インテルはサイリックスによる反トラスト法違反の訴えに直面することを恐れ、テキサス州シャーマンの連邦陪審が反トラスト法違反の訴えを審理し、判決を下す直前に、サイリックスに 1,200 万ドルを支払って反トラスト法違反の訴えを解決した。インテルに対する反トラスト法違反の訴えの和解の一環として、サイリックスはまた、インテルがサイリックスが侵害したと主張した特許の一部のライセンスも取得した。サイリックスには、インテルとクロスライセンスを結んでいるどのメーカーでも自社製品を製造させる自由があった。クロスライセンスには SGS トムソン、IBM などが含まれていた。^[15]インテルは、サイリックスのファウンドリとして活動していたIBMマイクロエレクトロニクスとSGSトムソンを訴えていたが、IBMとSGSトムソンの権利は別々の法的判決で支持された。^[16]

1997 年に続いたサイリックス対インテルの訴訟は、その逆でした。インテルがサイリックス 486 チップが自社の特許を侵害していると主張する代わりに、サイリックスがインテルの Pentium Pro と Pentium II がサイリックス特許 (特に電源管理とレジスタ名変更技術) を侵害していると主張しました。この訴訟は何年も続くと予想されていましたが、別の相互クロスライセンス契約によって、かなり迅速に解決されました。インテルとサイリックスが互いの特許に完全かつ自由にアクセスできるようになったのです。和解では、ペンティアム プロがサイリックス特許を侵害しているかどうかは述べられず、サイリックスからのライセンスの下でインテルが製品の製造を継続することを許可しただけでした。

1997 年 8 月、訴訟がまだ進行中だったときに、Cyrix はNational Semiconductor (同社もすでに Intel のクロスライセンスを保有していた) と合併しました。これにより、Cyrix はマーケティング部門を追加し、National Semiconductor の製造工場にアクセスできるようになりました。この工場はもともと RAM と高速通信機器の製造のために建設されました。RAM と CPU の製造は類似しているため、当時の業界アナリストは、この合併は理にかなっていると考えました。IBM との製造契約はしばらく続きましたが、Cyrix は最終的にすべての製造を National の工場に切り替えました。合併により、Cyrix の財務基盤が改善され、開発施設へのアクセスが大幅に改善されました。

合併によって重点も変化した。ナショナル セミコンダクターの優先事項は、6x86 や MII のような高性能チップではなく、 MediaGXのようなシングルチップの低価格デバイスになった。ナショナル セミコンダクターが、Cyrix の高性能チップ製造能力を疑っていたのか、ハイエンド市場で Intel と競合することを恐れていたのかは議論の余地がある。市場で直接競合相手がおらず、OEM に低価格 PC の発売を求める圧力が絶えずかかっている MediaGX は、より安全な賭けに見えた。

National Semiconductor は Cyrix との合併後すぐに財政難に陥り、これらの問題は Cyrix にも打撃を与えました。1999 年までに、AMD と Intel はクロック速度で互いに追い抜いて 450 MHz 以上に到達しましたが、Cyrix は MII を PR-300 から PR-333 に押し上げるのにほぼ 1 年を要しました。どちらのチップも実際には 300 MHz 以上で動作しませんでした。多くの MII モデルが抱えていた問題は、非標準の 83 MHz バスを使用していたことです。Socket 7 マザーボードの大部分は、通常 30 MHz または 33 MHz でPCI バスをクロックするのに固定の 1/2 分周器を使用していました。MII の 83 MHz バスでは、PCI バスは 41.5 MHz という仕様外の驚くべき速度で動作していました。この速度では、多くの PCI デバイスが不安定になったり、動作しなくなったりする可能性があります。一部のマザーボードは 1/3 分周器をサポートしており、その結果 Cyrix PCI バスは 27.7 MHz で動作しました。これはより安定していましたが、システム パフォーマンスに悪影響を及ぼしました。この問題は、100 MHz バスをサポートする最後の数モデルでのみ修正されました。6x86 ラインのほぼすべては大量の熱を発生し、正常に動作させるには (当時としては) かなり大きなヒートシンクとファンの組み合わせが必要でした。また、当時人気のあったSound Blaster AWE64サウンド カードと 6x86 が互換性がないという問題もありました。WaveSynth/WG ソフトウェア シンセサイザーは、6x86 にはない Pentium 固有の命令に依存していたため、64 ボイスのポリフォニーのうち 32 しか利用できませんでした。一方、MediaGX は、より高性能でありながら価格も下がり続けた Intel と AMD の低価格チップからの圧力に直面していました。 1996 年に高性能製品とみなされていたプロセッサを製造していた Cyrix 社は、ミッドレンジ、エントリー レベル、そしてエントリー レベルの端っこにまで落ち込み、市場を完全に失う危機に瀕していました。

最後の Cyrix バッジ付きマイクロプロセッサは、300 MHz (100 × 3) で動作し、FPU 計算では AMD K6/2-300 よりも高速なパフォーマンスを発揮した Cyrix MII-433GP でした (Dr. Hardware によるベンチマークによる)。ただし、このチップは、他のメーカーの実際の 433 MHz プロセッサと定期的に比較されました。これは、Cyrix 自身のマーケティングによって直接招かれたにもかかわらず、不公平な比較であったと言えます。

National Semiconductor は CPU 市場から距離を置き、指示も出ないまま Cyrix のエンジニアたちは次々と去っていった。National Semiconductor が Cyrix をVIA Technologiesに売却した頃には、設計チームはなくなり、MII の市場は消滅していた。Via は、 Centaur Technologyが設計したチップに Cyrix の名前を使用した。Centaur や VIA よりも Cyrix の知名度が高いと考えたからだ。

サイリックスの失敗について、セントーテクノロジーのCEO、グレン・ヘンリーは次のように述べている。「サイリックスは優れた製品を持っていたが、大手企業に買収され、肥大化してしまった。VIAがサイリックスを買収したとき、彼らは400の製品を持っていたが、我々は60の製品しかなく、より多くの製品を生産していた。」^[17]

National Semiconductor は、MediaGX の設計を数年間保持し、名前を Geode に変更して統合プロセッサとして販売することを望んでいました。同社は 2003 年に Geode を AMD に売却しました。

2006 年 6 月、AMD は消費電力がわずか 0.9 W という世界最小の x86 互換プロセッサを発表しました。このプロセッサは Geode コアをベースとしており、Cyrix のアーキテクチャ上の独創性が今も生き残っていることを示しています。

この会社は短命で、現在の所有者はもはやそのブランド名を積極的に使用していませんが、Cyrix と Intel の競争により低価格 CPU の市場が生まれ、PC の平均販売価格が下がり、最終的に Intel は競争力を高めるために低価格プロセッサのCeleron 製品ラインをリリースし、より高速なプロセッサの価格をより迅速に引き下げざるを得なくなりました。

さらに、VIA Technologies は、Cyrix の知的財産と契約の買収を、VIA が Cyrix の名前の使用をやめた後も、Intel との法的トラブルから自らを守るために利用しました。

映画「イレイザー」には「サイレックス」という名の防衛企業が登場した。サイリックスは名前の衝突を懸念し、映画製作会社に連絡を取った。その後、混乱を避けるために、名前は遡及的にデジタル編集され「サイレズ」になった。^[18]

マシニマシリーズ『フリーマンズ・マインド』では、ロス・スコット演じるゴードン・フリーマン（ハーフライフ・ビデオゲーム・フランチャイズ）が、エピソード3でコンピュータが故障するとサイリックス・プロセッサを罵倒する。^[19]
