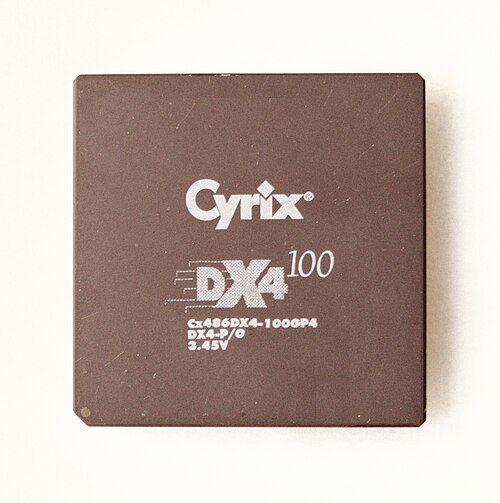

 100MHz動作のCyrix Cx486DX4マイクロプロセッサ | |
| 一般情報 | |
|---|---|
| 発売 | 1993年5月 |
| 共通メーカー | |
| パフォーマンス | |
| 最大CPU クロックレート | 25MHz～100MHz |
| FSB速度 | 25MHz～33MHz |
| キャッシュ | |
| L1キャッシュ | 2 KB (S) 8 KB (DX/DX2/DX4) |
| アーキテクチャと分類 | |
| 応用 | デスクトップ |
| 命令セット | x86-16、IA-32 |
| 物理的仕様 | |
| コア |
|
| 歴史 | |
| 先人たち | サイリックス Cx486SLC、サイリックス Cx486DLC |
| 後継者 | サイリックス 5x86、サイリックス 6x86 |
Cyrix Cx486は、Cyrixが設計したx86 マイクロプロセッサである。主にIntel 486と競合したが、ソフトウェア互換性があり、 BIOSによる適切なサポートがあれば同じマザーボードで動作し、一般的に同等のパフォーマンスを示した。[1]このチップは、 AMDやUMCの部品とも競合した。
生産
サイリックス社はファブレス企業であったため、自社のプロセッサ製造のために独自のファウンドリーを持つテキサス・インスツルメンツ社、SGSトムソン社、IBM社を利用していたが、これは各社がサイリックス設計のプロセッサを自社ブランドで製造・販売することを許可する契約に基づいて行われていた。[2]
その結果、Cx486 には多くのバージョンがあり、製造元によって製造方法が若干異なっていましたが、同等のチップは一般にほぼ同じパフォーマンスを発揮するため、エンド ユーザーはそれらの違いに気付かないでしょう。
SGS-Thomsonとの契約は、Cyrix Cx486プロセッサが主流市場で生き残る期間より10年以上も長く続き、SGS-Thomsonは2000年代後半までCyrixの設計に基づいた産業用ソリューションを生産し続けました。[3]
バリエーション
Cyrix Cx486 は、生産期間中、さまざまな機能、クロック速度、電圧で提供されていました。

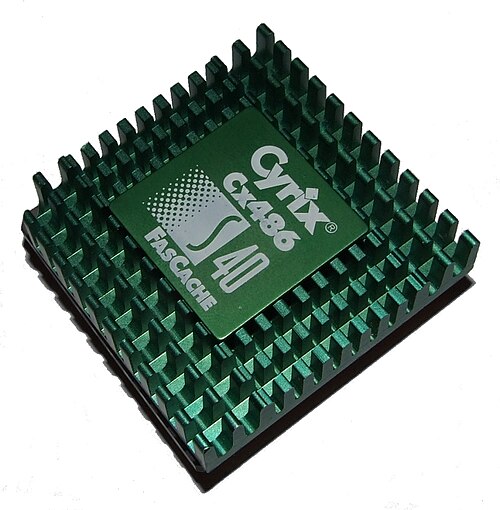

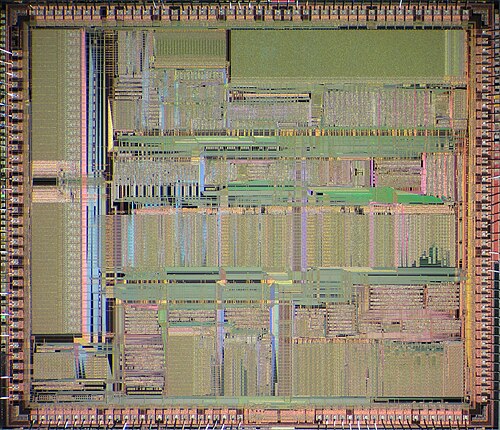

CX486S
1993 年 5 月に発表された Cyrix Cx486S (コード名 M5) は、Intel 486SXと互換性を持つように設計されており、Intel の部品と同様に、オンボードの浮動小数点ユニットは搭載されていませんでした。これは、ほとんどのゲームやアプリケーションが純粋に整数ベースのコードを使用していた当時の平均的なユーザーにとってはあまり問題ではありませんでした。ただし、このプロセッサは 2KB のライトバック キャッシュと特別な「ライトバースト」信号を備えており、マザーボードがこの機能に対応していれば、特定のアプリケーションでパフォーマンスがわずかに向上しました。ほとんどのプロセッサが低速のライトスルー キャッシュを使用していたため、この機能を強調するためにプロセッサには「FasCache」というラベルが付けられました。[4]

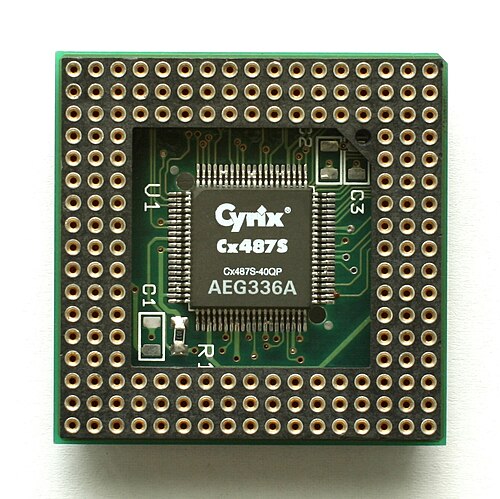

ユーザーは、CPUとマザーボードのソケットの間に装着するx87浮動小数点ユニットコプロセッサであるCyrix Cx487Sというアクセサリを使用することで、プロセッサを486DX仕様にアップグレードすることができた。 [5]
以下の表に、この CPU の製造されたモデルを示します。
Cyrix Cx486DLC はこのプロセッサの派生製品であり、80386プラットフォーム上のコンピュータをアップグレードするために使用されました。

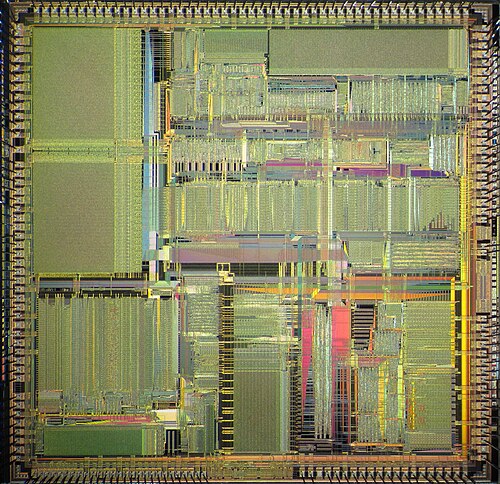

CX486DX について
コードネーム M6 の Cyrix Cx486DX は、内部浮動小数点ユニットを搭載し、キャッシュ メモリの容量が 4 倍になっている点を除けば、基本的に Cx486S と同じです。低電圧動作が可能な形式で提供されました。このプロセッサは、競合ソリューションと同等のパフォーマンスを発揮することが確認されましたが、アプリケーションによってパフォーマンスは異なります。
以下の表に、この CPU の製造されたモデルを示します。
クロック速度が高速であったにもかかわらず、このプロセッサの 50 MHz バージョンは、Cyrix が製造した他のモデルほど人気がありませんでした。これは、プロセッサが導入された頃のコンピュータでは VESA ローカル バスが一般的だったためと思われます。このバスは 33 MHz を超える速度で動作しているときに信頼性が低いことで有名でした。多くの周辺機器やバス自体でさえ、多くのマザーボードで高速化すると未定義の動作を示します。[6]これは、50 MHz で動作する Intel および AMD プロセッサにも反映されており、これらのプロセッサの販売数は、人気が低いという同様の特徴を示しています。ユーザーは、メモリ、キャッシュ、バスのレイテンシを増やすことでこれを無効にできる可能性がありますが、これもパフォーマンスの低下を引き起こします。[要出典]

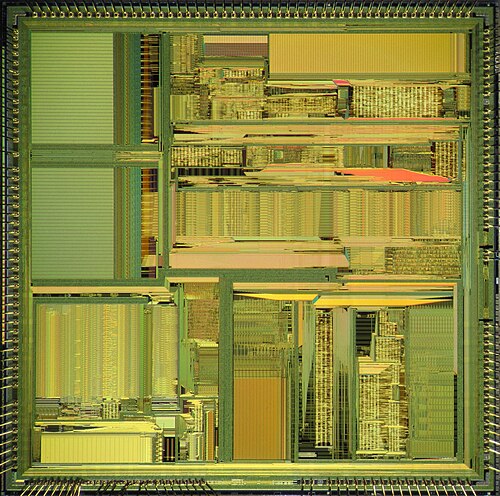

CX486DX2 について
1993年9月、シングルクロックバージョンと同時にCx486DXのクロック倍増バージョンが発表された。[7]これはIntel 80486DX2と競合することを目的としており、同様の機能を持っていた。同等のIntelプロセッサよりも低価格だったため、人気があった。[8]
50 MHz バージョンは、再び最も一般的ではありませんが、今回はバス速度が遅いため、パフォーマンスの向上がバス速度の低下によって減少し、アップグレードが疑わしいものになると考えられます。
80 MHz バージョンは 1994 年 11 月に導入されました。
CX486DX4 について
Cyrix の名前を冠した Cx486 の最終バージョンは、クロック トリプリング CPU で、内部クロックが 100 MHz のみでした。1995 年 9 月に発表されたこの CPU は、それ以外は旧設計とそれほど違いはなく、競合他社より遅れて市場に投入されたにもかかわらず、パフォーマンス面でも価格面でも AMD や Intel の製品に匹敵するものでした。
法的紛争
1993年、インテルはサイリックス社が複数の特許を侵害していると主張し、訴訟を起こした。[9]裁判所は、サイリックス社がインテルの部品をリバースエンジニアリングしていたことは事実だが、互換性のある独自の設計を考案していたと認定し、テキサス・インスツルメンツ社、SGS-トムソン社、IBM社がインテルの設計を製造するライセンスを受けていたことも認定した。[10]最終的に訴訟は取り下げられ、インテルはサイリックス社に対する反トラスト法違反の告訴を取り下げるために1200万ドルを支払った。
法廷闘争により、Cyrix 社のいくつかの製品の発売が遅れ、競合ソリューションよりも遅れて登場することになった。
組み込みソリューション
Cyrix Cx486DX2 の設計は、1999 年に STMicroelectronics の STPC SoCシリーズに使用されました。これは基本的に、Cyrix Cx486、チップセット、グラフィックス、およびほとんどの I/O が 1 つのチップに統合されたものでした。CPU は、同じクロック速度で Cyrix の部品とまったく同じように動作します。STPC は 2008 年まで製造され、さまざまなシステム、通常は産業用の小型組み込みシステムや、PC/104フォーム ファクタを使用するシングル ボード コンピュータデバイスで使用されていました。[11] STPC と他の Cx486 プロセッサの顕著な違いの 1 つは、STPC デバイスでは 66 MHz で動作するホスト クロックです。[12]そのため、66 MHz モデルではクロック倍増がまったく使用されませんが、133 MHz バージョンでは使用されます。これは、 Am5x86で使用されているAMDのEnhanced Am486コアをベースにしたAMD Élanプロセッサなど、33MHzの外部クロックに依存しているほとんどの競合システムとは異なります。[13]
