ビームコンパス

ビームコンパスは、ビームとスライドソケットまたはカーソルを備えたコンパスで、通常のコンパスよりも大きな円を描いたり分割したりすることができます。^[1]この機器は、全体として、または個々のソケット（トランメルポイントと呼ばれる）と適切なビームを使用してその場で作成できます。

製図用ビームコンパスは、メッキされた真鍮、アルミニウム、またはドイツ製の「銀」^{[2] [3]}ロッドに取り付けられた一組のポイントとホルダーで構成されています。一方の端はロッドの端で固定されているのが一般的ですが、もう一方の端には粗調整と微調整の両方がありますが、構造が逆のものもあります。固定された先端ホルダーは、半径の中心用の針で構成され、もう一方の端には鉛クラッチまたはインクペン先が取り付けられています。木製のビームを使用する古いバージョンもあります。同様のタイプのもう 1 つに、機械工またはエンジニア用のビームコンパスがあります。これは、木工職人が使用するものと似た、けがきポイントのみを使用しますが、微調整が通常より洗練されています。これらのビームコンパスは、押し込み式ロッドを追加するか、ロック可能なロッドコネクタを使用することで拡張できます。^[4]

トラメルまたはトラメルポイントは、ビームと一緒にビームコンパスを構成するソケットまたはカーソルです。比較的小型なので、保管や輸送が容易です。2つの別々の金属片（約2インチ）で構成されています。+トランメルポイントは、通常、 1 ⁄ 2 インチ × 5 インチ ×  1 ⁄ 2 インチ (6 cm × 13 cm × 1 cm) の直径の穴で、通常は木片で接続されています。トランメルポイントの購入には、木材は含まれていません。テーブルソーで切断できます。材木置き場や木工店には、開口部に合う金属やパイプの部品がすぐに手に入るはずです。それらは、スクラッチ錐のように機能します。

どのコンパスにも、2 つの用途があります。

ビームコンパスは、鉛で描くか、インクで記すか、または尖らせた先端で引っ掻くことによって、円を刻むために使用されます。半径は、金属製のポイントホルダーを木製の梁または金属棒上でスライドさせ、目的の位置でノブを回してロックすることで調整できます。一部のコンパスには、半径を微調整できます。ねじ調整は、ネジの調整に似ています。唯一の制限は、使用する木製の梁または金属棒の剛性です。長い木製の梁は、使用する木材の種類に応じてたわむ傾向があります。代わりに金属棒を使用することもできますが、長さの制限があります。一部のトランメルセットには、たわみをなくすために、梁またはロッドの中間スパンに取り付けるサポートローラーが含まれています。トランメルポイントは、尖らせた先端を使用して正確な線を刻むか、鉛クラッチまたはインクペン先を使用して線を引きます。円形のノブを回すと、円の半径が微調整されます。一部のコンパスでは、スプリングとネジのメカニズムによって、コンパスが正確な目的の位置にロックされます。時計回りに回すと半径が小さくなり、反時計回りに回すと半径がわずかに大きくなります。

ビームコンパスは、ディバイダーを使用するのと同じように、一連の繰り返し測定を正確に行うためにも使用できます。各ポイントは直線または大きな円に沿って 180 度回転し、このプロセスは、目的の測定または分割に達するまで繰り返されます。トラメルの鋭い先端によって作成されたくぼみは簡単に見え、次の場所を参照するための正確なポイントになります。

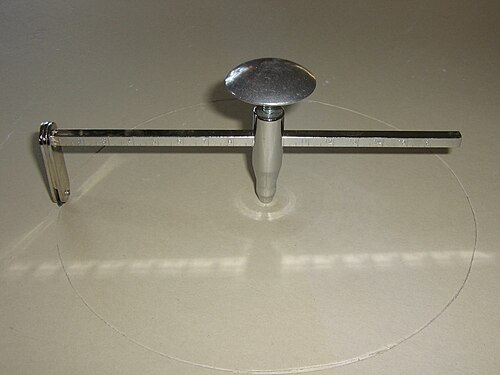

サークル カッターは、ビーム コンパスの基本的なバリエーションです。サークル カッターには多くの種類があります。このカッターは主に、天井の埋め込み式照明にフィットするように乾式壁に円形の模様を刻むために使用されます。このツールは、回転ノブで目的の位置にロックされるスライド ピボットを備えた四角いシャンクで構成されています。シャンクは 16 単位に目盛りが付けられており、各単位はさらに 4 分の 1 ずつに分割されています。シャンクの一方の端には、乾式壁に細い線を刻む固定カッター ホイールが付いています。
