ヒンジ

ヒンジは、 2 つの固体オブジェクトを接続する機械的なベアリングであり、通常、それらの間の回転角度は限られています。理想的なヒンジで接続された 2 つのオブジェクトは、固定された回転軸を中心に互いに回転しますが、他のすべての移動や回転は防止されます。したがって、ヒンジには 1 つの自由度があります。ヒンジは、柔軟な材料または可動部品で作成できます。生物学では、肘関節など、 多くの関節がヒンジとして機能します。

石、大理石、木、青銅の蝶番の古代遺跡が発見されています。いくつかは少なくとも古代エジプトにまで遡ります。最初の蝶番がいつどこで使われたのかを正確に特定することはほぼ不可能です。^[1]

古代ローマでは、蝶番はカルドーと呼ばれ、女神カルデアとメインストリートのカルドーに名前を与えた。このカルドーという名前は、今日でも「（何かが回転したり依存したりする）主要なもの」という意味で比喩的に生き続けている。^[2]

OEDによれば、英語のhingeという単語はhang という単語と関連がある。

バレルヒンジ

バレル ヒンジは、ピボットで固定されたセクション バレル (ナックル) で構成されています。バレルは、単に中空の円筒です。ほとんどのヒンジは、バレルの原理に基づいて動作します。

突き合わせ蝶番 / ほぞ蝶番

ドア枠やドアに取り付けるように設計されたヒンジは、突き合わせヒンジまたはほぞ穴ヒンジと呼ばれます。ヒンジは、片側だけにほぞ穴があいていて、もう片側はほぞ穴があいていない、半ほぞ穴ヒンジとして作ることもできます。ほぞ穴ヒンジのほとんどは、回転の仕方がバレル ヒンジでもあるため (つまり、ピンが通るナックルによって互いに固定された一対の葉)、バレル ヒンジでもあります。

バタフライ/パーラメント（英国）ヒンジ

蝶の羽に似た葉を持つ装飾的なバレルヒンジの一種。

ケースヒンジ

バットヒンジに似ていますが、通常はより装飾的です。スーツケース、ブリーフケースなどに最もよく使用されます。

隠しヒンジ

家具のドア（自動閉鎖機能やダンピング システムの有無にかかわらず）に使用されるヒンジは、（1）カップとアーム、および（2）取り付けプレートの 2 つの部分で構成されます。ヨーロッパで開発され、メートル法の取り付け基準を使用しているため、「カップ ヒンジ」または「ユーロ ヒンジ」とも呼ばれます。ほとんどの隠しヒンジは、キャビネット面からのスタンドオフ距離をその場で完全に調整できるだけでなく、各ヒンジの 2 本のネジを使用してピッチとロールを調整できるという利点があります。

連続 / ピアノヒンジ

この種類のバレル ヒンジは、ドア、パネル、ボックスなどの全長にわたって取り付けられます。穴ありまたは穴なしで製造されます。

旗ヒンジ

シンプルな 2 部構成のヒンジで、ピンに取り付けられた 1 つのリーフが穴の開いたリーフに挿入されます。これにより、ヒンジ付きのオブジェクトを簡単に取り外すことができます (取り外し可能なドアなど)。右利き用と左利き用の構成で作られています。

Hヒンジ

これらの H 字型のバレル ヒンジは、フラッシュマウント ドアに使用されます。小さい H ヒンジ (3 ～ 4 インチまたは 76 ～ 102 mm) はキャビネットに使用される傾向があり、大きい H ヒンジ (6 ～ 7 インチまたは 150 ～ 180 mm) は通路ドアやクローゼット ドアに使用されます。

HLヒンジ

17 世紀、18 世紀、さらには 19 世紀には、通路のドア、部屋のドア、クローゼットのドアによく使用されていました。背の高いドアでは、ドアの間に H ヒンジが使用されることがありました。

ピボットヒンジ

このヒンジは、床の開口部とドア枠の上部で回転します。ダブルアクションフロアヒンジとも呼ばれ、古代のドライストーン建築物や、まれに古い木造建築物に見られます。軽量ドアに使用する低コストの代替品です。^[3]これらのヒンジを備えたドアは、ハールハングドアと呼ばれることがあります。

自動閉鎖ヒンジ

これは速度制御機能を備えたバネ式ヒンジです。バネヒンジと同様に、通常はバネを使用してドアを閉める力を提供し、機械式または油圧ダンパーを使用してドアの閉まる速度を制御します。これにより、ドアが自動的に閉まるときにドアがバタンと閉まる問題を防ぐことができます。^[4]

スプリングヒンジ

バネ式のヒンジで、ヒンジの開閉を補助します。内部のバネが力を加え、ヒンジを閉じたり開いたりした状態に保ちます。^[5]

スイングクリアヒンジ

オフセット ドア ヒンジとも呼ばれるこのヒンジは、住宅用および商業用のドアに最適で、ドアを開口部から完全に離して開くことができます。34 インチのドア スラブを使用する場合、最小 ADA 32 インチのクリアランスを提供することで、公正住宅法 (FHA) コードに簡単に準拠できます。

リビングヒンジ

柔軟なプラスチック製のヒンジで、ナックルやピンを使わずに 2 つの物体を接合します。一体成型されているため、錆びたりきしんだりすることがなく、他のヒンジに比べていくつかの利点がありますが、破損しやすくなります。

その他の種類のヒンジには次のものがあります。

• コーチ
• カウンターフラップ
• クランク式または耐風式
• ダブルアクションノンスプリング
• ダブルアクションスプリング
• フラッシュ
• 摩擦
• 打ち上げ
• ピンゲ（クイックリリースピン付き）
• 盛り上がるお尻
• 安全
• ティー

中世以降、要塞化された建物の防御目的で橋を引き寄せる蝶番が存在した。蝶番は、建物の耐用年数にわたって建物の沈下が予想される現代建築で使用されている。例えば、カリフォルニア州ブリスベンのダキン ビルは、湾の泥の上に杭を打って建てられた建物の沈下を許容するために、大きな蝶番の上に入口のスロープが取り付けられた設計であった。この装置は、損傷と過度のスロープの傾斜のために 2006 年 10 月まで有効であったが、交換された。

ヒンジは、高架高速道路や鉄道高架橋などの大型構造物に使用され、構造部品間の曲げ応力の伝達を軽減または排除します。これは通常、地震に対する感受性を軽減する目的で行われます。スライドなどのより単純な装置ではなくヒンジを使用する主な理由は、隣接する部品が分離するのを防ぐためです。ヒンジを介して曲げ応力が伝達されない場合、ゼロモーメントヒンジと呼ばれます。

太陽電池パネル、合成開口レーダーアンテナ、ブーム、ラジエーターなどの宇宙船の展開構造物向けに、さまざまな自動作動式セルフロックヒンジが開発されている。^[6]

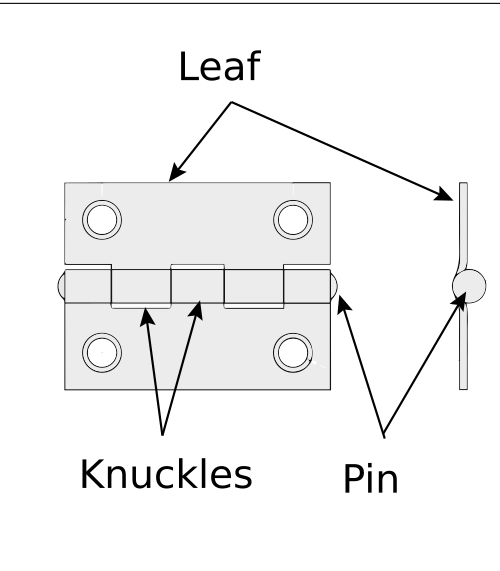

ピン

節の内側にある葉をまとめる棒。ピントルとも呼ばれます。

ナックル

ピンがセットされるヒンジのジョイントを形成する中空部分（通常は円形） 。通常、どちらかのリーフのナックルは交互に配置され、ピンがそれらすべてを通過すると連動します。（別名：ループ、ジョイント、ノード、またはカール）

葉

ナックルから横方向に伸び、通常はピンの周りを回転する部分（通常は 2 つ）。

プレイ終了

ピンの軸に沿ったリーフ間の軸方向の動き。この動きにより、リーフは拘束されることなく回転することができ、リーフの両端が揃っているときのナックル間の標準的な距離 (ナックル ギャップ) によって決まります。

ゲージ

葉の厚さ。

ヒンジ幅

ピンに対して垂直に、 1 枚の葉の外縁からもう 1 枚の葉の外縁までの長さ(つまり、開いた幅)。

ヒンジの長さ

ピンに平行な葉の長さ。

指関節の長さ

ピンに平行な個々のナックルの標準的な長さ。

葉の幅

ピンの中心から葉の外縁までの長さ。

ピッチ

同じ葉の節の端から隣接する節の同じ端までの距離

ドアストッパー

ピンに対する葉の緩やかな角度の動きを指す口語表現。^[7]

バトラートレイヒンジ

90 度に折りたたむことも、平らにすることもできます。サービング用のトレイトップを備えたテーブルに適しています。

カードテーブルヒンジ

アンティークまたはレプリカのカード テーブルの端にほぞ穴をあけ、上部を折り畳むことができます。

カルペンティエジョイント

断面が湾曲した複数の薄い金属ストリップで構成されたヒンジ。

ドロップリーフテーブルヒンジ

下方に垂れ下がる葉が付いたテーブルの表面の下に取り付けられます。ルール ジョイントで最もよく使用されます。

ヒンジ式伸縮継手

ユニットを単一平面内で曲げることができるヒンジ付きの伸縮継手

ヒンジ付き手錠

2つの手錠を二重または三重のヒンジでつないだもので、人の手首を互いに近づけて固定するように設計された拘束具。ヒンジ付き手錠は鎖でつないだ手錠よりも動きを制限する傾向があり、より大きなてこ作用で容疑者の手を背中に回したり、手首に痛みを与えて対象者に従わせて抵抗をやめさせたりするのに使用できる。^[8]

ヒンジ領域

フラグメント抗原結合領域とフラグメント結晶化可能領域の間の抗体構造の部分

リビングヒンジ

曲がる素材でできたヒ​​ンジ

ピアノヒンジ

(または棺型蝶番) 長い蝶番。もともとはピアノの蓋に使用されていましたが、現在では長い蝶番が必要な他の多くの用途にも使用されています。

•

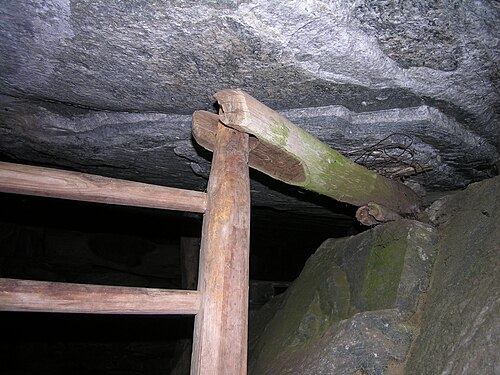

  ビニャスコ近くの乾式石積み壁にある蝶番の古い構造。
•

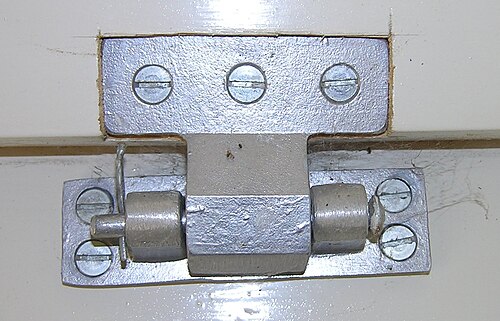

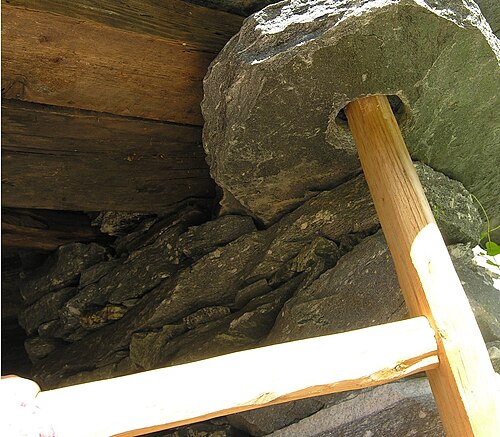

  乾式石造建築物で発見された古代のピボット ヒンジ。
•

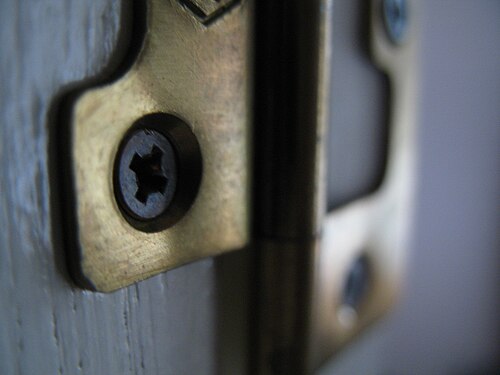

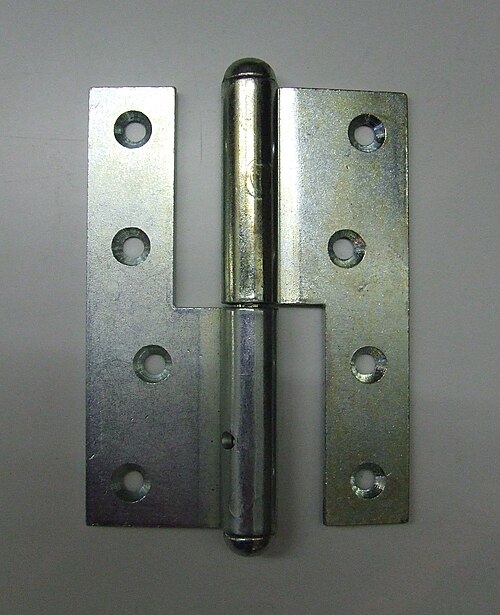

  フラッシュドアヒンジ。
•

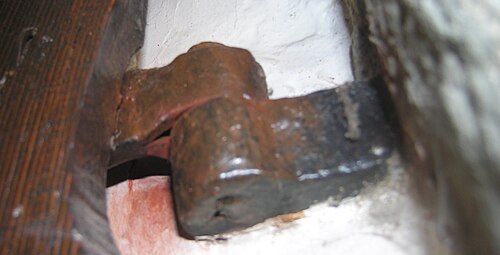

  錬鉄製のバレルヒンジ。
•

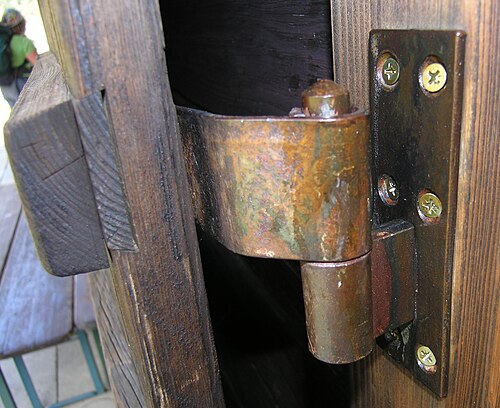

  ブロンズストラップで作られたバレルヒンジ。
•
  ループ数を3に増やすと、バットヒンジ軸を両端から固定できるようになります。
•
  家具のドアには、完全に閉じた位置と完全に開いた位置の両方でドアをロックするスプリングが付いています。ドアの後ろに完全に隠れており、微調整が可能です。壁に接しているときでもドアを開けることができます。
•

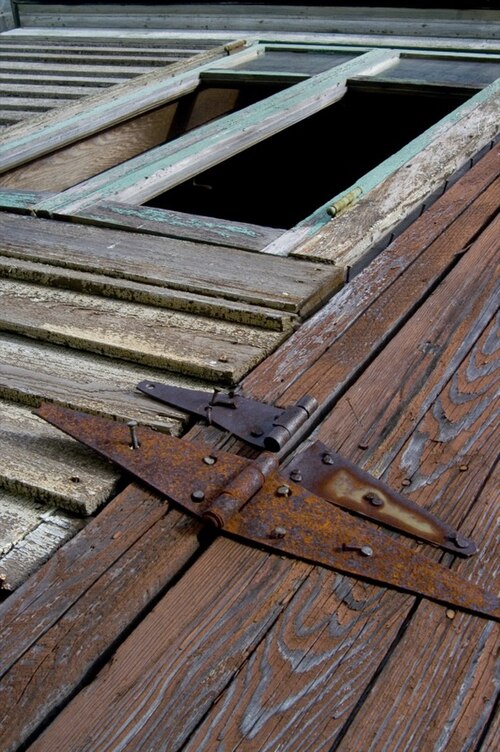

  建物の外側の錆びた蝶番。
•
  このドアは縦枠に蝶番で取り付けられており、ハールハングドアと呼ばれます。
•

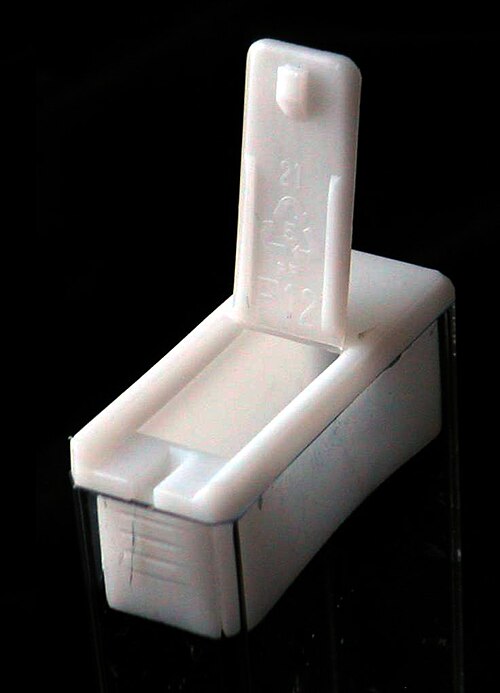

  チックタックの箱の蓋にある可動ヒンジ。
•

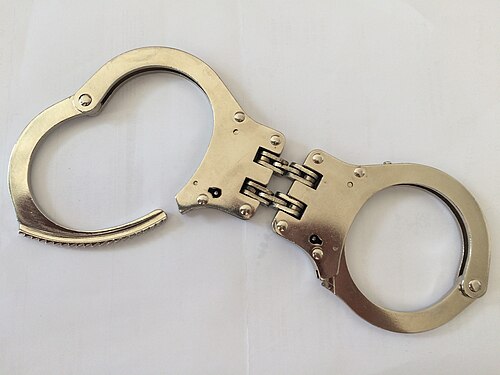

  ヒンジ付き手錠
•

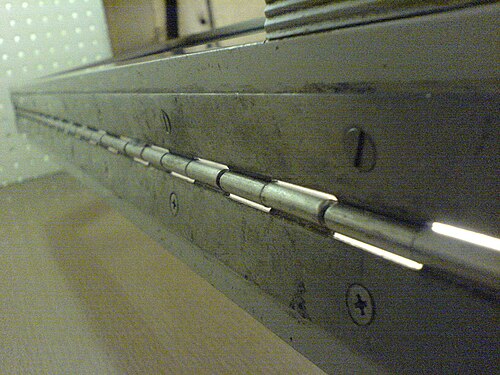

  ピアノのヒンジ。
•

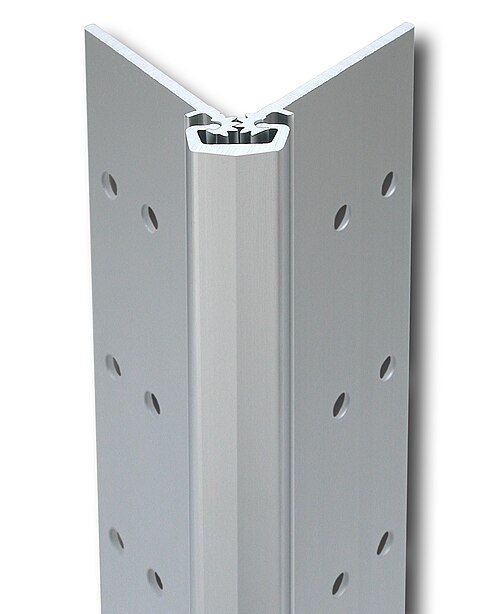

  連続ヒンジ。
•

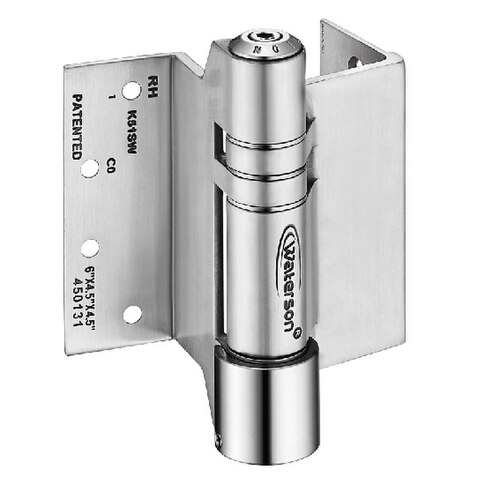

  スイングクリアヒンジ
•

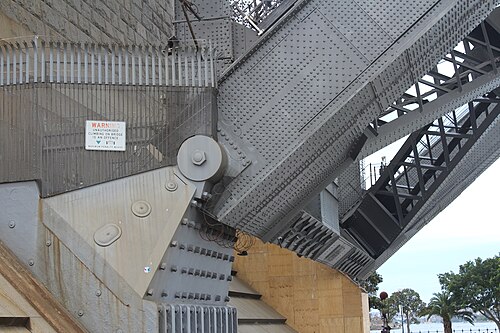

  シドニー ハーバー ブリッジのヒンジ。橋の建設中に使用され、現在は橋の熱膨張と収縮に対応しています。
