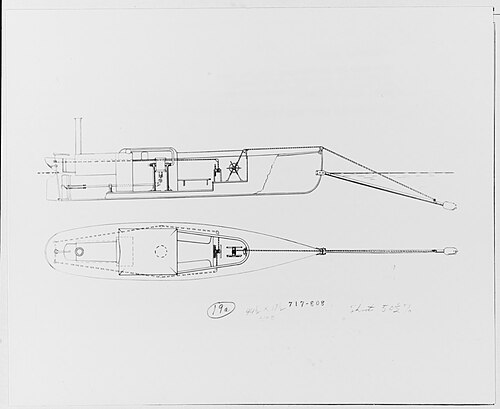

 Squibの設計計画
| |
| クラスの概要 | |
|---|---|
| 名前 | スクイブクラス |
| ビルダー |
|
| オペレーター | .svg/500px-Naval_jack_of_the_Confederate_States_(1863%E2%80%931865).svg.png){kind=small} 南軍海軍 |
| 構築済み | 1863 - 64 |
| 委託中 | 1864–1865 |
| 計画中 | 15 |
| 完了 | 4 |
| キャンセル | 11 |
| 失った | 4 |
| 一般的な特徴 | |
| タイプ | 魚雷艇 |
| 長さ |
|
| ビーム |
|
| ホールドの深さ | 3フィート9インチ（1.14メートル） |
| 推進 | |
| 補体 | 5または6 |
| 武装 | スパー魚雷1 個 |
| 鎧 | 薄い鉄板 |
スクイブ級魚雷艇は、南北戦争後期に南軍海軍向けに建造された。魚雷艇CSSデイビッドが装甲艦USSニュー・アイアンサイズを攻撃し損傷させた後、南軍は北軍の封鎖を破る望みを抱き、魚雷艇の建造を続けた。このクラスの 4 隻、CSSホーネット、CSSワスプ、CSSスクイブ、CSSスコーピオンは、1864 年にバージニア州リッチモンド で建造された。全艦は単装魚雷を装備し、蒸気機関で動いていた。 スクイブは1864年4月9日の攻撃で砲艦ミネソタに損傷を与え、その後ノースカロライナ州ウィルミントンに送られ、 1865年2月に自沈した。このクラスの他の3隻はいずれもジェームズ川艦隊に所属し、1865年1月23日から24日にかけての トレントリーチの戦いに参加した。スコーピオンは戦闘中に座礁し、1月24日に母艦ドリューリーが爆発した後、制御不能となって川下へ流された。後に北軍に拿捕され、焼失した可能性がある。 ホーネットは1月27日に別の船と衝突して沈没し、ワスプは南軍がリッチモンドを放棄していた4月2日から3日の夜に自沈した。
説明と構成
南北戦争中、北軍の海上封鎖は離脱したアメリカ連合国を窒息させていた。封鎖を破ろうと、1863年10月5日、魚雷艇 CSSデイビッド号が北軍の装甲艦 USSニュー・アイアンサイズ号を攻撃し、北軍の艦艇に損害を与えた。 [1]デイビッド号の攻撃 の結果、南軍は追加の魚雷艇の建造を続けた。[2]ハンター・デイビッドソン中尉[1]と建造者ウィリアム・A・グレイブス[3] の指揮の下、バージニア州リッチモンドの南軍技術者は、デイビッド号とは異なるパターンに基づいた新しいクラスの魚雷艇を設計した。デイビッド号は半潜水型だったが、スクイブ級として知られるリッチモンドの設計は半潜水型ではなかった。CSSスクイブ、CSSスコーピオン、CSSホーネット、CSSワスプの4隻が完成した。これらの船は木製の船体を持ち、スクリューで駆動していた。[1]スクイブは全長約30フィート（9.1メートル）から35フィート（11メートル）、全幅は約6フィート（1.8メートル）であった。動力は、ボイラーと煙突が1つずつある2気筒蒸気エンジンであった。エンジンは船体中央部、ボイラーと煙突は船尾に位置していた。スクイブはかなり速かったと伝えられている。[4]
このクラスの他の3隻はスクイブよりも長く、互いに非常に似ていた。[3]全長は46フィート (14 m)、全幅は6フィート3インチ (1.91 m) であった。[1] 4隻とも、船倉の深さは3フィート9インチ (1.14 m) と報告されている。[5] [6] [7] [8] 総トン数は不明である。[9]このクラスのスクイブ以外の 3隻のうち1隻は、7インチ (18 cm)シリンダーと6インチ (15 cm)ストロークの振動凝縮エンジン2基と、ボイラー1基を備えていた。この船は、北軍の技術者によって「同種の船としてはかなりの速度」があったと評された。[3] このクラスのすべての船は、5人か6人の乗組員を乗せていた。[10] これらの艦は、単一のスパー魚雷を搭載しており、海軍歴史家ポール・H・シルバーストーンによれば長さ18フィート（5.5メートル）[9]、海軍歴史家ジョン・M・コスキによれば長さ16フィート（4.9メートル）のシャフトに取り付けられていました。[11] 船の乗組員はチェーンとタックルのシステムを使用してスパーを上げ下げすることができました。[12] 船の側面は薄い鉄板で装甲されていました。[10]
スクイブは1864年初めに進水したが、起工された時期は不明で、前年の[13]他の艦はその年の後半に建造された。[9] 南軍の海軍長官 スティーブン・R・マロリーは1864年7月にイギリスにスクイブ級潜水艦6隻を発注したが、納品されることはなかった。[10] さらに、1865年4月時点でリッチモンドではさらに2隻が建造中であった。[14]南軍はその月の初めにリッチモンドを放棄した。南軍の海軍施設にあった未完成の艦艇は、同市が放棄されたときに焼却された。[15]サウスカロライナ州で1隻、ジョージア州コロンバスでさらに2隻 の建造が開始されていた。[3]
船舶
スクイブ
スクイブはインファンタとしても知られた。[5] デビッドソン指揮下の[10] スクイブは1864年4月9日、ハンプトン・ローズで北軍艦隊の真ん中に潜入し、北軍旗艦 ミネソタを攻撃した。[16] デビッドソンと乗組員は、桁を水中に沈めた後、魚雷をミネソタに体当たりさせた。魚雷に詰められた53ポンド (24 kg) の火薬が爆発し、北軍艦は損傷を受けたものの沈没はしなかった。[12] 魚雷が水面に近すぎたため、爆発の効果が薄れた。[5] スクイブは脱出した。[16]また、休戦旗を 運ぶためにも使用された。[2] 1864年半ばの日付は不明だが、スクイブは鉄道貨車でノースカロライナ州ウィルミントンに移送され、ケープフィア川で活動した。スクイブのその後の活動に関する記録は残っていないが、第二次フィッシャー砦の戦いで人員と物資を輸送するために使用された可能性がある。1865年2月、スクイブはケープフィアのポイントピーターで乗組員によって自沈した。[17]
スコーピオン
エドワード・レイキン中尉の指揮の下、[18] スコーピオンはジェームズ川艦隊の一部としてジェームズ川の警備任務に就いた。[7] 1865年1月23日の夜、スコーピオンはトレンツ・リーチの戦いとして知られる南軍の攻勢に参加した。その場にいた南軍の艦艇がトレンツ・リーチの北軍の障害物に到達すると、スコーピオンは先に進み深度測定を行った。[19]その後、装甲艦CSSヴァージニア II からランタンを取りに行く途中、スコーピオンは座礁した。[20] 1月24日午前7時10 分、北軍の砲火により武装補給艦CSSドリューリーが爆発し、スコーピオンは川下へ流さ れ制御不能となった。爆発でスコーピオンの乗組員2名が死亡[22] その後、彼女は北軍に捕獲され、[7] [21]焼かれた可能性がある。[9] [23]
スズメバチ
ワスプはマスターズメイトのJWマザーソンが指揮し、ジェームズ川戦隊に所属していた。[8] 1月23日と24日のトレントリーチの戦いに参加した。戦闘中、座礁したホーネットの浮上を助け、座礁したスコーピオンの浮上を試みたが失敗し、ワスプ自身も一時的に座礁した。その後、ワスプはダンツラー砲台の南軍陣地まで撤退した。 その後、ワスプはバージニアIIの哨戒艇として活動した。[8] 4月2日と3日の夜、南軍がリッチモンドを放棄した際に、ワスプは 炎上した。[24]
ホーネット
ホーネットはサミュエル・P・ブラン大佐の指揮下にあった。1865年1月23日と24日には、トレンツ・リーチでの戦闘にも参加した。[6]スコーピオンが座礁した 後、装甲艦CSSリッチモンドに向かって進んでいたホーネットはスコーピオンに遭遇し、脱出させようとしたが、水深が浅かったためできなかった。 その後ホーネットはダンツラー砲台に向かって川を遡り、夜明け頃に到着した。1月27日、ホーネットは蒸気船CSSアリソンと衝突し、沈没した。[25]
参考文献
- ^ abcd プライ & ザイトリン、1984 年、384–385 ページ。
- ^ キャンベル2000、92ページ。
- ^ abcd Campbell 2000、105ページ。
- ^ キャンベル2000、93ページ。
- ^ abc 「Squib」。海軍歴史遺産司令部。 2022年2月27日閲覧。
- ^ ab 「ホーネット」。海軍歴史遺産司令部。 2022年2月27日閲覧。
- ^ abc 「スコーピオン」。海軍歴史遺産司令部。 2022年2月27日閲覧。
- ^ abc 「Wasp」。海軍歴史遺産司令部。 2022年2月27日閲覧。
- ^ abcd シルバーストーン1989、219ページ。
- ^ abcd プライ & ザイトリン 1984、p. 385.
- ^ コスキ2005、125-126頁。
- ^ Coski 2005、126ページより。
- ^ キャンベル2000、91-92頁。
- ^ コスキ2005、125ページ。
- ^ コスキ2005、218-219頁。
- ^ ab プライ & ザイトリン 1984、p. 387.
- ^ キャンベル2000、100、102頁。
- ^ キャンベル2000、111ページ。
- ^ コスキ2005、198-202頁。
- ^ コスキ2005、201-203頁。
- ^ Coski 2005、p.204より。
- ^ キャンベル2000、114ページ。
- ^ プライ＆ツァイトリン1984年、392ページ。
- ^ キャンベル2000、218ページ。
- ^ キャンベル2000、114-115頁。
出典
- キャンベル、R.トーマス（2000年）。『夜のハンター：南北戦争における南軍の魚雷艇』ペンシルバニア州シッペンスバーグ：バード・ストリート・プレス。ISBN 1-57249-202-3。
- コスキ、ジョン・M（2005）[2006]。キャピタル・ネイビー：ジェームズ川艦隊の隊員、艦船、作戦。ニューヨーク：サバス・ビーティ。ISBN 978-1-932714-15-9。
- プライ、ピーター、ザイトリン、リチャード（1984）。「魚雷艇：南の秘密兵器」。ウォーシップインターナショナル。21 （4）：384-393。ISSN 0043-0374 。
- シルバーストーン、ポール H. (1989)。『南北戦争海軍の軍艦』。メリーランド州アナポリス：海軍研究所出版。ISBN 978-0-87021-783-8。
