AC電源プラグとソケット：英国タイプおよび関連タイプ

主電源に接続されていない電気機器用のプラグとソケットは、 1870 年代にイギリスで誕生し、当初は 2 ピンの設計でした。これらは通常、対で販売されていましたが、互換性のある機器の交換を可能にするために、徐々に事実上の標準、そして公式の標準が生まれました。イギリスの標準は、旧大英帝国の大部分に広まりました。

BS 1363 ( 13 A プラグ、ソケット、コンセント、アダプタ、および接続ユニット) は、英国で使用されている最も一般的なタイプの単相AC 電源プラグとソケットを規定する英国規格です。このシステムの特徴は、中性線とライン (以下の § 概念と用語を参照) のソケット穴にシャッターがあり、プラグにヒューズがあることです。この規格は、多くの旧英国植民地および保護領で採用されています。BS 1363 は、戦後復興に使用された英国の電気配線の新しい規格の 1 つとして 1947 年に導入されました。このプラグとソケットは、古い設備や特殊な用途で今でも使用されているBS 546プラグとソケットに代わるものです。BS 1363 プラグは、 IEC 60083プラグとソケット規格でタイプ Gに指定されています。英国とアイルランドでは、このシステムは通常、単に「13 アンペア プラグ」または「13 アンペア ソケット」と呼ばれます。

BS 546 ( 2極およびアースピンプラグ、コンセント、および最大250 VのAC (50～60 Hz)回路用コンセントアダプタ)は、3ピンAC電源プラグおよびソケットに関する古い英国規格です。1934年4月に最初に発行され、1950年版に更新され、現在も有効で、^[1] 1999年までに8回の修正が行われています。BS 546は、現在のインドおよび南アフリカのプラグ規格の前身でもあります。IEC 60083プラグおよびソケット規格では、 5 AバージョンはタイプD、15 AはタイプMに指定されています。BS 546プラグおよびソケットは、ソケットにシャッターが付いていれば、英国で現在も許可されています。英国およびアイルランドでは、このシステムは通常、ピンの形で呼ばれ、単に「丸ピンプラグ」または「丸ピンソケット」と呼ばれています。これは、時代遅れの配線設備に関連付けられることが多く、最新の配線で見つかった場合でも、スイッチ制御のランプや舞台照明などの特別な使用例に限定されています。

国際電気標準会議は、国際電気標準用語集IEC 60050を発行しました。^[2]

一般的に、プラグは電動機器の主電源ケーブルに取り付けられた可動コネクタであり、ソケットは機器または建物構造に固定され、通電された電気回路に接続されます。プラグには、ソケットの対応する開口部 (メスと呼ばれる) に収まる突出ピン (オスと呼ばれる) があります。プラグは、IEC 60050 で「ソケット コンセントの接点と係合するように設計されたピンを備え、フレキシブル ケーブルまたはコードの電気的接続および機械的保持のための手段も組み込まれたアクセサリ」と定義されています。したがって、プラグには、電気入力からの電気出力を変更するコンポーネントは含まれていません (出力を入力から切断する手段としてスイッチまたはヒューズが提供されている場合を除く)。プラグ ピンが組み込まれた電力変換デバイスをプラグと呼ぶという誤った傾向がありますが、IEC 60050 では、これらを「電源プラグが機器エンクロージャの不可欠な部分を形成し、機器が電源ソケット コンセントによってサポートされている機器」と定義される「直接プラグイン機器」と呼んでいます。この記事では、「プラグ」という用語は、IEC 60050 で定義されている意味で使用されています。ソケットは、通電された裸の接点が露出しないように設計されています。

ユーザーが誤って通電中の導体に触れて感電するリスクを軽減するために、プラグとソケットのシステムには、通電中のソケットの凹んだ接点に加えて安全機能が組み込まれていることがよくあります。これには、絶縁スリーブ付きのプラグ、遮断シャッター付きのソケット、正しい方向に挿入された互換性のあるプラグのみを受け入れるように設計されたソケットが含まれます。

プラグという用語は、英語のあらゆる形態において一般的および技術的に使用され、一般的な代替語としては、電源プラグ^[3] 、電気プラグ^[4]、プラグトップ^[5]などがあります。AC電源ソケットの通常の技術的用語はソケットアウトレット[ ^6]ですが、非技術的な一般的な用法では、他の多くの用語が使用されています。一般的な用語はソケットですが、パワーポイント^[7] 、プラグソケット^[8]、 壁ソケット^[9]、壁プラグ[ ^10]など、一般的な代替語が多数あります。現代の英国の家庭用ソケットは、通常、一体型のフェースプレートを備えたシングルまたはダブルユニットとして製造され、標準の取り付けボックスに収まるように設計されています。

単相家庭用、商業用、軽工業用の電気ソケットは、一般に、供給導体への3つの電気接続を提供する。これらは、中性線、線路、およびアースと呼ばれる。中性線と線路は両方とも電流を運び、活電部として定義される。^[11]中性線は通常、アース電位にあるか非常に近く、変電所またはサービス入口で接地される（中性線とアースの接続は、配電盤/消費者ユニットでは許可されていない）。^{[要出典]線路（一般的には}活電と呼ばれるが、技術的には誤っている）は、中性線を基準とした全供給電圧を運ぶ。保護アース^[12]接続により、機器の露出した金属部分をアースに接続することができ、それらの露出部分が機器内の活電部分に誤って接触した場合にユーザーを保護することができる。歴史的に、イギリスではアースのない2ピンソケットが使用されていたが、現在ではその使用はシェーバーと歯ブラシ専用のソケットに限定されている。

アダプタ（プラグとソケットの文脈において）は、IEC 60050 で「プラグ部分と 1 つ以上のソケット アウトレット部分の両方を組み込んだ一体型ユニットとして構築されたポータブル アクセサリ」と定義されています。（「アダプタ」という別の綴りもありますが、標準および公式文書では通常、アダプタという形式が使用されます。）

英国の家庭用電源プラグとソケットには、共通の特徴がいくつかあります。真鍮のピンは、他のものに比べて比較的頑丈で大きく見えます。プラグに関する英国規格 (BS 4573 を除く) では、常にサイドエントリーフレックスが指定されています (他のタイプのエントリーは通常、ピンの軸と平行です)。1934 年以来、ソケットの接点は、接点の寸法を指定するのではなく、プラグのピンに基づいて指定されています。^[13]丸ピンプラグと長方形ピンプラグの両方のピンは三角形に配置されており、アースピンは頂点にあるより大きく長いピンです。アース付きソケットは、2 ピンプラグと互換性がないように設計されています。BS 546 ^[14]と BS 1363 ^{[15] の}ソケットはどちらも、アースを上にして正面から見たときに、ライン開口部が右下にあります。

1987年の法定規則「プラグおよびソケット等（安全）規則」^[16]は、英国におけるプラグとソケットを具体的に規制するために導入されました。これは1994年のプラグおよびソケット等（安全）規則^[17]によって改正されました。 1994年の規則のガイダンスノート^[18]には次のように記されています。

1994 年のプラグおよびソケット等 (安全) 規則 (以下「規則」) は、消費者の安全に関する問題に対処するための規制体制を提供するために導入されました。英国市場に流通している偽造品や安全でない電気プラグやソケットが大量に存在し、また消費者の自宅の主電源に適切な方法で接続できない電気機器が提供されていることで、消費者の安全が損なわれているのではないかという懸念がありました。

規則には、すべてのプラグ タイプが指定の承認機関 (通常はBSI、ASTA-Intertek、またはNEMKO ) によってテストおよび認証されなければならないという要件が含まれています。また、英国で家庭用のすべての電源機器には承認された BS 1363 プラグが付属することが義務付けられていますが、シェーバーや歯ブラシに取り付けられるプラグには例外があり、通常は UK シェーバー プラグ (BS 4573) ですが、ユーロプラグ (BS EN 50075) の場合もあります。規則には、BS 1363 に準拠していないプラグを、「プラグが、BS 1363 に準拠するプラグと同等の安全性を提供する代替製造方法を使用して製造されており、そのタイプのプラグは使用時に安全であると合理的に期待できる」場合に承認するための規定も含まれています。認証機関は、新しいデバイスに関する独自の基準を開発することでこの規定を使用し、革新的な開発の導入を可能にしてきました。一例としては、プラスチックISOD（絶縁シャッター開閉装置）が挙げられます。これは、当初ASTA規格^[19]またはBSI PAS 003（注を参照）に基づいて承認されていましたが、2003年の第2次改正（AMD 14539）でBS 1363-1:1995に組み込まれました。

注意: 参照が「PAS」で始まるにもかかわらず、PAS 003 は公開仕様ではなく、BSI 製品承認仕様でした。

家庭用電源プラグとソケットに関する欧州連合の規制はなく、低電圧指令は家庭用プラグとソケットを明確に除外している。^[20]そのため、関連するEU法は適用されない。EU諸国はそれぞれ独自の規制と国家規格を持っており、プラグとソケットにCEマークは適用されず、許可もされていない。それにもかかわらず、CEマークは、特にユニバーサルソケットで不正に使用されることがある。^[21]

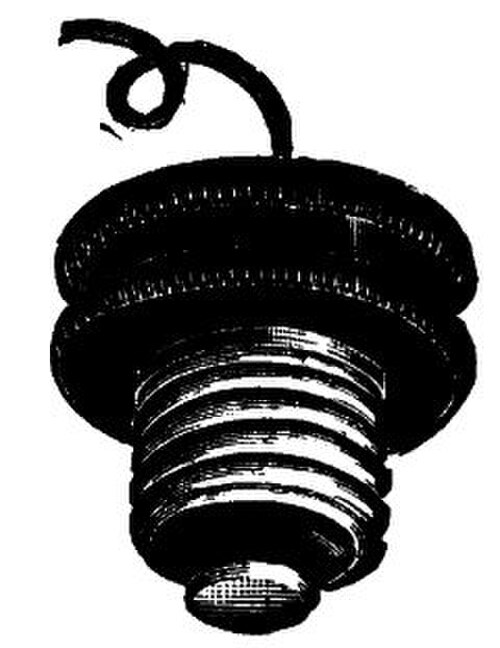

電気が初めて住宅に導入されたとき、それは主に照明に使用されていました。電気が省力化機器を操作する一般的な方法になると、電球ソケットを使用する以外の電気システムへの安全な接続手段が必要になりました。英国の作家ジョン・メランビー^[22]によると、英国で最初のプラグとソケットは1883年にTTスミスによって導入され、1885年までには2ピンの設計があり、その1つは1889年の（英国の）ゼネラル・エレクトリック・カンパニーのカタログに掲載されています。ゼネラル・エレクトリック・カンパニー[23]を設立した^{ドイツ系ユダヤ人移民のグスタフ・ビンスワンガーは、} 1895年に同心（同軸）接触システムを使用したプラグとソケットの特許（GB189516898）を取得しました。

アース付き消費者用プラグの発明には複数の主張がある。ロンドンのAP Lundberg & Sons 社の電気製品を扱った1911 年の書籍^{[25]には、2.5 A および 5 A モデルで利用できる}Tripinアース付きプラグについて説明されている。Tripin のピン構成は、現代の BS 546 プラグと実質的に同じである。1914 年の著書Electric cooking, healing, cleaning, etc ^{[26]で、モード・ルーカス・ランカスターは、イギリスの}A. Reyrolle & Company社製のアース付き鉄被覆プラグとソケットについて言及している。1911 年のゼネラル・エレクトリック・カンパニー(GEC) カタログには、産業用途向けのアース付きソケットがいくつか掲載されている。

最も古い家庭用プラグとソケットは、1883年にTTスミスが特許を取得したものだと考えられています。^[27]その後すぐに、WBセイヤーズとG.フックハムの特許が続きました。これらの初期のデザインは、両側に接点プレートが付いた長方形のプラグでした。1885年には2ピンのプラグデザインが登場し、1889年にはGECカタログに2ピンのプラグとソケットが掲載されました。^{[28] 1893年のGECカタログには、}ダブルプラグソケットと呼ばれる3つのサイズが掲載されていましたが、容量はアンペアではなく、「1〜5灯」、「5〜10灯」、「10〜20灯」と記載されていました。これらは明らかに2ピンのプラグとソケットとして認識できましたが、ピンのサイズや間隔は示されておらず、ペアで販売されていました。同じカタログには、BC と ES ランプホルダーの両方に対応するランプホルダープラグ (容量は未指定) と、2 極同心プラグとソケット (ラップトップ PC の電源接続に使用される同心コネクタの非常に大きなバージョンに類似) が「1 ～ 5 個のライト」と「5 ～ 10 個のライト」の容量で掲載されていました。クロンプトン社は 1893 年に保護シャッター付きの最初の 2 ピンソケットを導入し、エジソン & スワン社も 1890 年代に 2 ピンプラグとソケットを製造していました。^[27]

1911 年の GEC カタログが発行された頃には、2 ピンのプラグとソケットがアンペアの仕様で提供されていましたが、ピンのサイズや間隔についてはまだ示されていませんでした。ミゼット ゲージの定格は 3 A、標準ゲージの定格は 5 A、ユニオン ゲージの定格は 10 A でした。また、3 A および 5 A プラグ用の 2 方向および 3 方向の「T ピース」またはマルチ ウェイ アダプターが提供され、10 A では 2 方向のみでした。同心プラグとソケットのバージョンは、定格 5 A および 10 A で提供されるようになりました。同時に、Lundberg は 2.5 A のDot、5 A のUniversal、および 15 A のMagnum を提供し、Tucker は 5 A、10 A、および 20 A のプラグとソケットを提供していました。^[27]

BS 73壁プラグとソケット (5 アンペア 2 ピン、アース接続なし) は1915 年に初めて発行され、1919 年に 15 A と 30 A のサイズが追加されて改訂されました。1927 年の BS 73 改訂までに、2 A、5 A、15 A、30 A の 4 つのサイズの 2 ピン プラグとソケットが標準化されました。これは後に BS 372:1930 パート 1家庭用 2 ピン サイド エントリー壁プラグとソケットに置き換えられました。1970 年に BS 4573 が導入された後、シェーバーを除いて英国国内で 2 ピン ソケットが使用されなくなったため、BS 372 は「特殊回路用 2 ピン サイド エントリー壁プラグとソケット」に改名され、その後廃止されました。

BS 4573英国規格規格「2ピンリバーシブルプラグおよびシェーバー用ソケットコンセント」は、電気シェーバーで使用するプラグを定義しています。ピンの寸法は、廃止された BS 372:1930 パート 1 で指定された 5 A プラグと同じです (上の表を参照)。^[29]オリジナルとは異なり、このプラグはピンに絶縁スリーブが付いています。英国の電動歯ブラシには通常、同じプラグが付属しています。このプラグのソケットの定格は 200 mA (最大 200 mA) です。BS 4573 にはプラグ定格の明示的な仕様はありませんが、IEC 60083 のシート GB6 ^[30]には、BS 4573 のすべてのアクセサリに 0.2 A の定格が適用されると記載されています。

BS 4573 ソケットは、浴室以外の部屋で使用します。^[31]濡れた場所（浴室など）に設置する場合、安全上の理由から、通常はシェーバー電源ユニットに組み込まれており、この電源ユニットには絶縁トランスが含まれ、濡れた場所での感電から保護するために BS EN 61558-2-5 安全規格で指定されたさまざまな機械的および電気的特性を満たしています。^[32]シェーバー電源ユニットは通常、BS 4573 やオーストラリアの 2 ピンプラグなど、さまざまな 230 V 2 ピンプラグタイプも受け入れます。絶縁トランスには、2 ピンの米国タイプ Aソケットに供給する 115 V 出力が含まれることがよくあります。シェーバー電源ユニットは電流制限も必要です。BS EN 61558-2-5 では、最小定格 20 VA、最大定格 50 VA を指定しています。^[33] BS 4573とBS EN 61558-2-5はどちらも、ソケットにIEC規格60417-5225で定義されているシェーバーシンボルをマークすることを要求しています。「シェーバーのみ」という言葉もよく使われますが、必須ではありません。

BS4573 タイプ C とユーロプラグ タイプ C の違い。BS4573 プラグには、16.7 mm 間隔の 5.1 mm の丸いコンタクトがあります。ユーロプラグには、19 mm 間隔の 4 mm のコンタクトがあります。ユーロプラグを BS4573 ソケットに差し込むには、アダプターが必要です。ただし、ユーロプラグを英国のソケットに無理やり差し込むことも可能です。

20世紀初頭、ロンドンのAP Lundberg & Sons社は、2.5Aと5Aのモデルで利用できるTripinアースプラグを製造しました。Tripinは、AP Lundberg & Sons社の電気製品を扱った1911年の本^[25]に記載されており、そのピン構成は現代のBS 546プラグと実質的に同じです。

家庭用 3 ピン プラグに関する最初の英国規格は、1928 年に発行されたBS 317「ハンド シールドおよびサイド エントリ パターン 3 ピン壁面プラグおよびソケット (2 ピンおよびアース タイプ)」でした。これは 1930 年に BS 372 「家庭用サイド エントリ壁面プラグおよびソケットパート II」に置き換えられましたが、この規格では BS 317 からわずかな変更のみが加えられているとされています。1934 年には、BS 372 パート II は、BS 546 「2 極およびアース ピン プラグおよびソケット アウトレット」の初版に置き換えられました。BS 546:1934 の第 2 項では、同じ 4 つのプラグとソケットのサイズを含む BS 372 パート II との互換性が指定されています。(BS 372 パート I は、2 ピンの非アース プラグの規格でしたが、BS 546 には含まれておらず、ピン間隔が異なるため互換性がありませんでした。)

また、1934年には、IEEの「建物の電気設備に関する規則」の第10版で、すべてのソケットにアース接点を設けるという要件が導入されました。^[28]

BS 546 より前の英国規格では、家庭用プラグとソケットにソケット接触チューブの寸法仕様が含まれていました。BS 546 ではソケット接触の寸法は規定されておらず、代わりに指定されたプラグピンと良好に接触することが求められています。

BS 317が導入される前、GH Scholes (Wylex) は、5A、10A、15Aの3つのサイズの、丸いアースピンと長方形の活線ピンおよび中性ピンを備えた代替の3ピンプラグ^[28]を（ 1926年に）導入しました。このプラグのヒューズ付き13Aバージョンは、BS 1363の導入後も引き続き利用可能であり、BS 546が常に排他的に使用されたわけではないことを示しています。

BS 546 ソケットは、英国の配線規則ではまだ許可されていますが、一般的な用途には使用されなくなりました。タイプ D の 2 アンペアおよび 5 アンペアのプラグは、主にテーブル ランプなどの照明に使用されます。タイプ D および M の種類の一部は、他の国で引き続き使用されており、タイプ M の 舞台照明など、英国でも特殊な用途で使用されています。

BS 546 が英国国内で一般的に使用されていた当時、この規格ではソケットにシャッターを取り付けることは義務付けられていませんでした。ただし、多くのソケットにはシャッターが取り付けられていました。この規格の現在の改訂版では、BS 1363と同様のシャッターをオプションで取り付けることが認められています。現在の英国の配線規則では、住宅に設置されるソケット コンセントにはシャッターを取り付けることが義務付けられています。

BS 546 には、プラグとソケットの定格が 4 つあります (2 A、5 A、15 A、30 A)。それぞれ外観は同じですが、互換性がないように物理的サイズが異なります。また、ピン間隔は BS 372 で指定されている 2 ピン プラグと異なるため、アース付きプラグはアースなしソケットには適合しません。逆も同様です。BS 546 ヒューズ付きのプラグは、オリジナルの BS 546:1934 以降オプションとなっており、最大ヒューズ定格は 2 A プラグで 2 A、5 A、15 A、30 A プラグで 5 A です。実際には、ほとんどの BS 546 プラグにはヒューズが付いていませんが、ヒューズ付きバージョンは珍しく高価です。

15 アンペア(A) のソケットには、通常、専用の 15 A 回路が設けられています。複数の 5 A ソケットが 15 A 回路に設けられることもあれば、それぞれが専用の 5 A 回路に設けられることもあります。2 A ソケットへの給電には、通常、5 A でヒューズが取り付けられた照明回路が使用されました。アダプタは 15 A から 5 A まで、また 5 A から 2 A まで使用可能であったため、実際には、最小サイズのフレックスを備えた機器を 15 A ヒューズだけで保護することが可能でした。これは、他の国のポータブル機器に見られる保護レベルと同等ですが、BS 1363 ヒューズ付きプラグが提供する保護レベルよりは劣ります。

ソケットまたはプラグの背面を見ると、上の大きいピンはアース接続、左側のピンはニュートラル、右側のピンはラインです。^[14]

このプラグは、低電力の電化製品（および大型のソケットタイプのアダプタ）を接続するために使用されていました。現在でも、ランプを照明回路に接続するために使用されていることがあります。

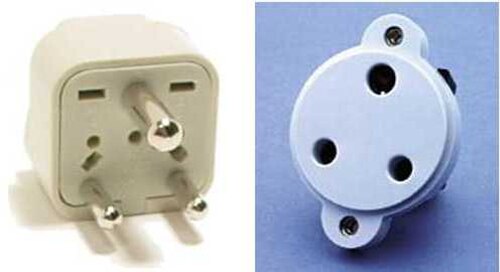

このプラグは、IEC表のタイプDに相当します。^[34]英国では、独自の5A回路またはマルチソケット15A回路で中型機器に使用され、多くのアダプタ（マルチソケット5Aアダプタと15Aピンを備えたアダプタの両方）にも使用されました。この5Aプラグは、2Aプラグとともに、英国では、通常の電源回路と区別するために、集中スイッチ式の家庭用照明回路に使用されることがあります。これは、ホテルの客室では非常に一般的です。このプラグは、以下の15Aモデルと同じ理由で、かつては劇場の設備でも使用されていました。

このプラグはIEC規格のM型に相当します。^[35]これは家庭用としては最大のもので、英国では調光可能な劇場や建築照明の屋内設備によく使用されています。^{[36] [37]}

30 A プラグは、このシリーズの中で最大です。これは、産業用厨房機器や舞台照明用の調光器ラックなど、最大 7.2 kW の高出力産業機器に使用されました。プラグとソケットは通常、防水シールに対してソケットに固定するためのねじロック リングが付いた産業用防水設計で、プラグが挿入されていないときに防水性を保つためにソケットにねじキャップが取り付けられていることがよくありました。BS 546 30 A プラグとソケットの使用は、BS 4343 (後に IEC 60309 になった) 産業用コンボ プラグとソケットに置き換えられたため、1970 年代を通じて減少しました。

BS 546:1950 (現在のバージョンは 2012 年 10 月に確認済み) では、ピンの寸法は、以下に示すように、インチの小数部のみで指定されています。メートル法の値は、便宜上、ここで変換して提供されています。15 アンペア バージョンと 5 アンペア バージョンのライン ピンとニュートラル ピンの元の長さは、それぞれ 0.812 インチ (20.6 mm) と 0.625 インチ (15.9 mm) とわずかに長かったことに注意してください。

BS 1363は、英国で使用されている一般的な単相交流電源プラグとソケットを規定する英国規格である。このシステムの特徴は、ラインとニュートラルソケットの穴にシャッターがあり、プラグにヒューズがあることである。多くの旧英国海外領土で採用されている。BS 1363は、戦後復興に使用された英国の電気配線の新しい規格の1つとして1947年に導入された。このプラグは、IEC表のタイプGに該当する。 ^[38] BS 1363は、 BS 546プラグとソケット（古い設備や遠隔スイッチ照明などの特別な用途で現在も使用されている）に代わるものである。BS 1363プラグとソケットの使用に対するその他の例外には、13Aを超える機器、低電力ポータブル機器（シェーバーや歯ブラシなど）、および主電源で動作する時計がある。

1941年、当時公共事業計画大臣であったリース卿は、戦後のイギリスの復興に影響しそうな問題を調査するための委員会を設立した。その一つである電気設備委員会は、建物内の電気設備のあらゆる側面を研究する任務を負っていた。そのメンバーの中には、女性工学協会の会長、女性電気協会の理事、そして家庭内安全の専門家であるキャロライン・ハスレット女史がいた。 ^{[39] 1942年に招集されたこの委員会は、1944年に報告書を提出し、復興の指針となった一連}の戦後建築研究のうちの一つを作成した。^[40]

BS 1363 で定義されたプラグとソケット コンセント システムは、レポートの推奨事項の 1 つによるものです。戦前の英国では、2A、5A、15A の丸型ピン ソケットを組み合わせて使用​​していました。メイン レポート (1944 年 7 月) の付録で、委員会は、電気製品のフレキシブル コードを保護するためにプラグにヒューズを備えたまったく新しいソケット コンセントを「汎用」の 1 つのソケットとプラグの国内規格として採用することを提案しました。

主要報告書には、新しい規格の設計を決定する際に考慮すべき 8 つのポイントが挙げられている。その最初のポイントは、「幼児の安全を確保するには、コンセントの接点がシャッターなどの手段、またはコンセントの本来の設計によって保護されることが極めて重要である」と述べられている。その他のポイントには、主に壁から突き出ている 2A、5A、15A のソケットがパトレスに取り付けられているのに対し、埋め込み式であること、スイッチはオプションであること、端子の要件、ケーブルの底部入口、接点の設計などがある。^[41]付録には、プラグが誤って挿入されないこと、簡単に引き抜けること、ヒューズが含まれていることなどの要件を含む、さらに 5 つの「技術的詳細」が追加されている。^[42]

この新しいプラグとソケットのシステムに対する要求により、1947年に「英国規格1363:1947 ヒューズ付きプラグとシャッター付きソケットコンセント」が発行されました。^[43]

報告書のその他の推奨事項の 1 つは、最終リング回路システム (非公式には「リング メイン」と呼ばれることが多い) の導入です。この配置では、配電盤のヒューズまたはブレーカーに接続されたケーブルが、複数のソケットに順番に配線された後、配電盤に戻って終端され、最終リング回路が形成されます。最終リング回路では、各ソケット コンセントに「ループ」の両側の導体から電流が供給されます。これは、配電盤からスポークのように放射状に 1 本のケーブルが伸びて複数のソケットに供給される放射回路システム (英国でもよく使用され、同じ設備で使用されています) とは対照的です。最終リング回路のヒューズまたはブレーカーは、最終リングが流せる最大電流 (ブレーカーの場合は 30A または 32A) に対応している必要があるため、各ソケットとプラグの接続部に追加の保護が必要です。理論的には、このような保護はソケット内またはプラグ内のどちらにも指定できます。ただし、この保護の定格がプラグに取り付けられた機器のフレキシブルコードに適合していることを保証するために、各プラグには 1A から 13A の定格のヒューズが組み込まれています。プラグのヒューズは、フレキシブルコードを過電流から保護できるサイズです。有線接続も最終リングに接続される可能性があり、適切な定格のヒューズとスイッチを含める必要があります。英国の最終リング回路では、BS 1363 プラグとソケットを使用する必要があります。ただし、BS 1363 システムは、ラジアル回路に適した最終リング回路での使用に限定されません。^[44]

BS 1363 は定期的に改訂され、主要な改訂の間には補足と修正が発行されます。BS 1363:1984 およびそれ以前のバージョンでは、13 A のプラグとソケットのみが対象でした。1989 年以降、この規格は次のように 5 つの部分に再編成されました。

• パート 1:再配線可能および再配線不可能な 13 A ヒューズ付きプラグ
• パート2: 13 A スイッチ付きおよびスイッチなしのコンセント
• パート3:アダプタ
• パート4: 13 Aヒューズ接続ユニット:スイッチ付きとスイッチなし
• パート5: 13 Aヒューズ付き変換プラグ

次の年表には、改訂、補足、および重要な修正が示されています。

1947 年 6 月: BS 1363:1947「ヒューズ付きプラグおよびシャッター付きソケット コンセント」が発行されました。

1950 年 5 月: BS 1363:1947 修正 3、タイトルが「250 ボルトまでの AC 回路用の 2 極およびアース ピンのヒューズ付きプラグおよびシャッター付きソケット コンセントの仕様 (DC 回路での使用は意図されていません)」に変更されました。

1957 年 1 月: BS 1363:1947 修正 5、2 本以上のピンを同時に挿入してシャッターを操作することを許可する条項が追加されました (アース ピンのみを使用する元の方法に加えて)。

1957 年 1 月: BS 1363:1947 補足 1 に表面実装型ソケット コンセントの仕様が追加されました。

1957 年: 補足規格 BS 2814:1957「250 ボルトまでの AC 回路用の 2 極およびアース ピン フラッシュ マウント 13 アンペア スイッチ ソケット コンセント」が発行されました。BS 1363 プラグで使用するための BS 1363 ソケット コンセントのスイッチ バージョンを指定する別の規格です。

1960 年 12 月: BS 1363:1947 補足 2、弾性プラグの仕様を追加しました。

1961 年 12 月: BS 2814:1957 修正 2、タイトルが「13 アンペア スイッチ ソケット アウトレット」に簡略化されました。

1962 年: BS 2814:1957 補足 1 に表面実装スイッチ コンセントの仕様が追加されました。

1967 年 9 月: BS 1363:1967「13A プラグ、スイッチ付きおよびスイッチなしのソケット コンセントおよびボックスの仕様」が発行されました。この規格は、BS 1363:1947 と BS 2814:1957 の両方に取って代わりました。3 A および 13 A ヒューズのみが指定されています。弾性プラグが含まれています。

1984 年 8 月: BS 1363:1984「13 A ヒューズ付きプラグ、スイッチ付きおよびスイッチなしのソケット コンセントの仕様」が発行されました。この規格は BS 1363:1967 に取って代わりました。変更点には、ラインとニュートラルのスリーブ ピンの導入、インチからメートル法への寸法の変更、非再配線プラグとポータブル ソケット コンセントの仕様の追加などがあります。この規格は、可能な限り、家庭用プラグとソケット コンセントの IEC 規格案と整合がとれました。

1989 年 2 月: BS 1363-3:1989「13 A プラグ ソケット コンセントおよびアダプタ - パート 3: アダプタの仕様」が発行されました。この新しい規格は、BS 1363 ソケット コンセントで使用するアダプタを対象としており、変換アダプタ (異なるタイプのプラグを受け入れるアダプタ)、マルチウェイ アダプタ (異なるタイプであるかどうかに関係なく、複数のプラグを受け入れるアダプタ)、およびシェーバー アダプタが含まれます。すべてのアダプタ (2 つ以下の BS 1363 プラグを受け入れるアダプタを除く) にはヒューズが必要です。他の規格のソケットも含め、すべてのソケットにはシャッターが必要です。

1994 年: 製品承認仕様、PAS 003:1994、「プラスチック ソケット シャッター オープニング ピン付き非再配線 13 A プラグ」が発行されました。PAS 003 では、クラス II アプリケーションのみを対象としたアースなしのプラグの設計と承認が許可されました。これは BS 1363-1:1995 に置き換えられましたが、PAS は 2013 年 7 月 23 日まで撤回されませんでした。

1995 年 2 月: BS 1363-1:1995「13 A プラグ ソケット コンセント アダプタおよび接続ユニット - パート 1: 再配線可能および再配線不可能な 13 A ヒューズ付きプラグの仕様」が発行されました。この規格は、BS 1363-2:1995 とともに、BS 1363:1984 に取って代わります。PAS 003 の規定が組み込まれていますが、プラスチック ピンは「ISOD」として再指定されています。

1995 年 9 月: BS 1363-2:1995「13 A プラグ ソケット コンセント アダプタおよび接続ユニット - パート 2: 13 A スイッチ付きおよびスイッチなしソケット コンセントの仕様」が発行されました。

1995 年 9 月: BS 1363-3:1995「13 A プラグ ソケット コンセント アダプタおよび接続ユニット - パート 3: アダプタの仕様」が発行されました。BS 1363-3:1989 に取って代わります。

1995 年 11 月: BS 1363-4:1995「13 A プラグ ソケット コンセント アダプタおよび接続ユニット - パート 4: スイッチ付きおよびスイッチなしの 13 A ヒューズ接続ユニットの仕様」が発行されました。新しい規格です。

2008 年 8 月: BS 1363-5:2008「13 A プラグ ソケット コンセント アダプタおよび接続ユニット - パート 5: 13 A ヒューズ付き変換プラグの仕様」が発行されました。新しい規格です。

2012 年 5 月: BS 1363-1:1995 +A4:2012 (タイトルは変更なし) が発行されました。この改訂された規格により、スイッチをプラグに組み込むことが可能になり、新しい過負荷テストなどが導入されました。BS 1363-1:1995 は 2015 年 5 月 31 日まで有効でした。

2012 年 5 月: BS 1363-2:1995 +A4:2012 (タイトルは変更なし) が発行されました。この修正された規格では、2 ピン ユーロプラグを挿入してもシャッターを操作できないようにするという要件が追加され、新しい温度上昇テストなどが導入されました。BS 1363-2:1995 は 2015 年 5 月 31 日まで有効でした。

2012 年 5 月: BS 1363-4:1995 +A4:2012 (タイトルは変更なし) が発行されました。BS 1363-4:1995 に小さな変更が加えられましたが、2015 年 5 月 31 日まで有効でした。

2012 年 11 月: BS 1363-3:1995 +A4:2012 (タイトルは変更なし) が発行されました。この修正された規格では、2 ピン ユーロプラグを挿入してもシャッターを操作できないようにするという要件が追加され、スイッチ アダプターなどの仕様も追加されました。BS 1363-3:1995 は、2015 年 12 月 31 日まで有効です。

2016 年 8 月: BS 1363-1:2016 (タイトルは変更なし) が発行されました。組み込まれた電子部品と電気自動車の充電に関する要件が追加されました。BS 1363-1:1995 +A4:2012 は 2019 年 8 月 31 日まで有効でした。

2016 年 8 月: BS 1363-2:2016 (タイトルは変更なし) が発行されました。組み込まれた電子部品と電気自動車の充電に関する要件が追加されました。BS 1363-2:1995 +A4:2012 は 2019 年 8 月 31 日まで有効でした。

2016 年 8 月: BS 1363-3:2016 (タイトルは変更なし) が発行されました。組み込まれた電子部品の要件が追加されました。BS 1363-3:1995 +A4:2012 は 2019 年 8 月 31 日まで有効でした。

2016 年 8 月: BS 1363-4:2016 (タイトルは変更なし) が発行されました。軽微な変更のみ。BS 1363-4:1995 +A4:2012 は、2019 年 8 月 31 日まで有効でした。

2016 年 8 月: BS 1363-5:2016 (タイトルは変更なし) が発行されました。軽微な変更のみ。BS 1363-5:2008 は 2019 年 8 月 31 日まで有効でした。

2018 年 2 月: BS 1363-1:2016 +A1:2018 (タイトルは変更なし) が発行されました。BS 1363‑1:2016 は撤回され、BS 1363‑1:1995+A4:2012 は 2019 年 8 月 31 日まで有効でした。

BS 1363プラグには、ラインとニュートラル用の2つの水平な長方形のピンと、これらのピンの上にアース接続用のより大きな垂直のピンがあります。ラインとニュートラルは両方とも電流を運び、活線部として定義されています。^[11]アースピンは、多くのソケットで使用されている基本的なシャッター機構を操作する役割も果たします。正しい極性は、他の2つのピンに対するアースピンの位置によって確立され、ラインピンがコンセントの正しい端子に接続されるようにします。アースされていない二重絶縁機器用の成形プラグには、シャッターを開くために、アースピンと同じサイズと形状の非導電性プラスチックピン（絶縁シャッター開放装置またはISOD）が付いている場合があります。アースを上にしてプラグピンを見ると、左下のピンが活線で、右下がニュートラルです。

英国の消費者保護法^[17]では、販売されるほとんどの家庭用電気製品にBS 1363-1に適合したプラグを装着することが義務付けられています。これらは通常、配線がやり直しできないものですが、必ずしもそうとは限りません。ドライバーで手作業で配線できる配線交換可能なプラグは一般的に販売されており、説明書が付属していなければなりません。^[45]

BS 1363-1は、プラグピンの寸法と、それらの相互配置を正確かつ絶対的な言葉で規定しています。^[46]ラインピンとニュートラルピンは、6.4 mm x 4.0 mm、長さ17.7 mmの長方形の断面を持ち、中心間の距離は22.2 mmです。保護アースピンは、8.0 mm x 4.0 mm、長さ22.3 mmの長方形の断面を持ち、中心線はライン/ニュートラルピンの中心線から22.2 mm離れています。寸法は、もともと非対称の許容差を持つ10進インチで規定されていましたが、BS 1363:1984で最小および最大のメートル法寸法として再定義されました。

寸法は、通電部との安全な間隔を確保するために選択されています。ライン ピンとニュートラル ピンのどの部分からでもプラグ ベースの周囲までの距離は 9.5 mm 以上である必要があります。これにより、プラグの使用中にピ​​ンの横に何も挿入できないようになり、指がピンに近づかなくなります。アース ピンが長いため、アース パスは通電ピンより先に接続され、通電ピンが切断された後も接続されたままになります。アース ピンは大きすぎるため、誤ってライン ソケットまたはニュートラル ソケットに挿入されることはありません。

当初、BS 1363 では、ラインピンとニュートラルピンに絶縁スリーブは要求されていませんでした。この規格の最近の改訂版に従って作られたプラグには、指がピンに触れるのを防ぐ絶縁スリーブが付いており、また、金属物 (たとえば、落ちた窓のブラインドのスラット) が壁と半分引き抜かれたプラグの間に挟まっても通電しないようになっています。スリーブが長いため、プラグの抜き差し中に通電中の接点が露出することはありません。スプリング式スリーブを使用するピンのスリーブの初期の方法は、1967 年の英国特許 GB1067870 に記載されています。^[47]実際に採用された方法は、1972 年の英国特許 GB1292991 に記載されています。^[48]このようなピンの付いたプラグは 1970 年代には入手可能で、1978 年の Southern Electricity/ RoSPA安全パンフレットではその使用が推奨されています。^[49]スリーブ付きピンは 1984 年に規格で義務付けられました。

BS 1363プラグのヒューズの目的については、よくある誤解が2つあります。1つは、プラグに接続された機器を保護するというもので、もう1つは過負荷から保護するというものです。実際には、ヒューズは故障時にプラグと機器間のフレキシブルコードを保護するためにあります^{[50] [51]}（典型的な英国のリング回路は、機器のフレキシブル電源コードが処理できる以上の電流を流すことができます）。

BS 1363プラグにはカートリッジヒューズを取り付けることが義務付けられており、^[52] BS 1362に準拠している必要があります。戦後建築研究第11号、電気設備には、「プラグには13アンペア用、あるいは3アンペア用のカートリッジ型ヒューズを取り付けられるようにする。これらの定格のヒューズは互換性があり、容易に識別できるものでなければならない」という推奨事項が含まれていました。^[53]オリジナルのBS 1363:1947では、3A、7A、13Aのヒューズ定格が指定されていました。 ^[54]ヒューズ規格の現在のバージョンであるBS 1362:1973では、13Aまでの任意のヒューズ定格が許可されており、プラグで使用する場合の推奨値（必須ではありません）は3A（赤色）と13A（茶色）です。消費者向け小売店で最も一般的なのは、定格 3、5、および 13 A のヒューズです。専門業者も、定格 1、2、7、および 10 A のヒューズを在庫していることが一般的です。

ヒューズは機械的に交換可能です。適切な定格のヒューズを取り付けるかどうかは、エンドユーザーまたは機器メーカーの責任です。最大容量の 13A ヒューズがデフォルトで提供され、使用されるのは、良い方法ではありませんが、長い間一般的な慣行でした。^[要出典]代わりに、より適切な低容量のヒューズが一部のプラグに付属しています。

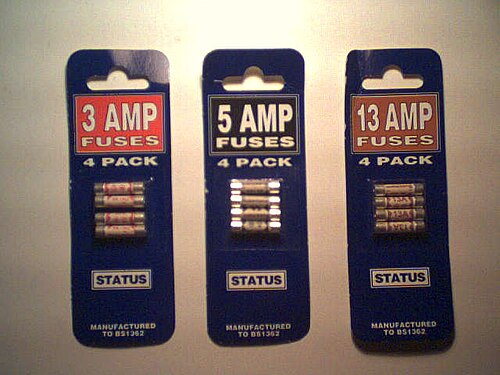

BS 1362 は、砂入りセラミック製の円筒形ヒューズを規定しています。長さは 1 インチ (25 mm)、直径1 ⁄ 4 インチ (6.4 mm)、長さ約1 ⁄ 5 インチ (5.1 mm) の金属製エンド キャップが 2 つ付いています。この規格では、3 A または 13 A ヒューズの遮断時間と電流特性のみを規定しています。

• 3 A ヒューズの場合: 9 A で 0.02～80 秒、20 A で 0.1 秒未満、30 A で 0.03 秒未満。
• 13 A ヒューズの場合: 30 A で 1～400 秒、50 A で 0.1～20 秒、100 A で 0.01～0.2 秒。

プラグの側面は、握りやすく、コンセントからプラグを抜きやすい形状になっています。^[55]プラグには極性があり、ヒューズは電源のライン側にあります。^[56]フレキシブルコードは常にプラグの下側から入るため、ケーブルを引っ張って外すことができず、ケーブルを損傷する恐れがあります。^[57]再配線可能なプラグは、コード固定が失敗した場合に、ライン接続とニュートラル接続の前にアース接続に負担がかからないように配線できるように設計する必要があります。^[58]

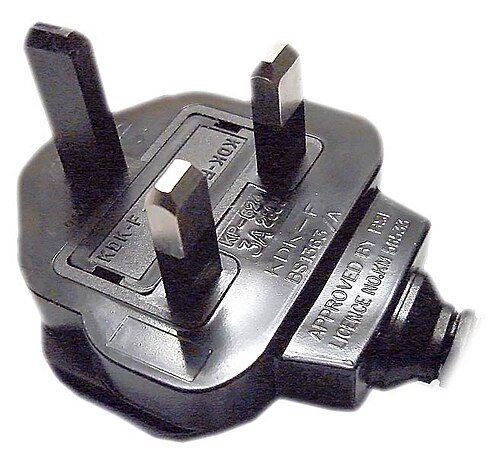

BS 1363 プラグとソケットは、最大 250 V ac および 13 A での使用が定格ですが、非交換型プラグは例外で、接続ケーブルの種類と取り付けられているヒューズに応じて電流定格が定められています。定格はプラグに表示されなければならず、非交換型プラグの場合は、規格の表 2 に従ってプラグ製造業者が取り付けたヒューズの値を記載する必要があります。^[59]非交換型プラグの一般的な定格は、3 A、5 A、10 A、13 A です。^[60]

BS 1363 に適合しないプラグが英国に持ち込まれることがよくある。これらのプラグの中には、製造国では合法だが BS 1363 に適合していないものもあり、何も知らない旅行者やオンラインで電気製品を購入する人が英国に持ち込むことがある。また、多くの英国の電気部品販売業者から購入することもできる。また、規格に適合しているように見える（そしてそのようにマークされている）が、実際には適合していない偽造プラグもある。販売されるプラグが技術規格に適合することを要求する法律^[18]が導入され、1994 年に最後に改正された。偽造品は、安全規格を施行し、模倣メーカーの承認マークや商標を保護するために、発見されると定期的に押収される。^[61]圧力団体 PlugSafe ^{[62]は、2011 年 8 月以来、違法プラグを含む「数千」の製品リストが}eBayおよびAmazon Marketplaceの英国セクションから削除されたと 2014 年 3 月に報告した。英国電気安全協会は、この問題の大きさに衝撃を受け、偽造BS 1362ヒューズによってプラグが爆発する様子を映したビデオ^{[63]を公開した。英国}工学技術協会も、オンライン小売業者が偽造BS 1363マークを付けた交換用コードセット、モバイル機器充電器、旅行用アダプターを宣伝し、同じサイトを挙げて問題の範囲に関する情報を公開した^{[64] 。}

BS 1363 ソケットには、利便性のために一体型スイッチが付属しているのが一般的ですが、スイッチはオプションであり、1967 年まで BS 1363 の一部ではありませんでした。

ソケットは、BS 1363 プラグと正しく嵌合する必要があります (ソケット接点の寸法が指定されているのではなく)。これは、規格で指定されているさまざまなゲージを使用してチェックされます。これらのゲージは、ソケット接点が正しく配置され、プラグピンと効果的かつ安全に接触することを保証します。^[65]プラグピンが組み込まれているが BS 1363 でカバーされていない他のデバイス (充電器やソケットカバーなど) との互換性を確立するための規定はありません。ただし、そのデバイスが指定されたプラグピンの寸法に正確に準拠している場合を除きます。準拠していないプラグを挿入すると、ソケットが損傷する可能性があります。^[66]この規格で規定されている重要なソケットの寸法は、コンセントの表面から活電部との最初の接触点までの最小挿入長が9.6mmであること、^[67]電源線と中性線の開口部からソケット表面の外周までの最小距離が9.5mmであること、^[68]開口部の寸法が7.2mm×4.8mm（電源線と中性線）および8.8mm×4.8mm（アース）を超えないことである。^[69]

アース開口部を一番上にしてソケットの前面を見ると（通常の取り付け）、左下の開口部はニュートラル接点用、右下の開口部はライン接点用です。

BS 1363ソケットには、異物がソケットに挿入されるのを防ぐため、ライン接点とニュートラル接点にシャッターが必要です。^[70]多くのソケットは、他のピンよりも長いアースピン（またはプラスチックISOD）によってシャッターが開くというオリジナルの方法を使用しており、そのため、他のピンが単独でかみ合う前にシャッターが開きます。または、ラインピンとニュートラルピンを同時に挿入してシャッターを開くこともできます。後期のデザインの中には、3つのピンすべてを同時に挿入する必要があるものもあります。保護のための自動シャッターの使用は、少なくとも1927年にまで遡ります。^[71]他の国、たとえば米国^[72]では、徐々にソケットをシャッターで保護することを義務付けています。

規格には、ユーロプラグやその他の2ピンプラグをBS 1363ソケットで使用できないようにするための特定の要件があります。「2ピンプラグを3ピンのソケットコンセントに挿入してシャッターを操作することはできません。」^[70]しかし、多くの延長ソケットでは、プラグを逆さまに、つまりアースピンのみを挿入できます。 ^[73]シャッター機構が無効になります。この方法は、ユーロプラグ（2つの小さな丸いピンがあり、アースピンがない）をオープンラインポートとニュートラルポートに押し込むために使用されることがあります。英国電気安全委員会は、ユーロプラグをBS 1363ソケットに押し込むことに関連する火災の危険性に注意を喚起しています。^[74]

シャッターのないコンセントを使用している国では、保護されていないソケットに子供が物を挿入するのを防ぐために、ソケットカバーが販売されることがある。英国でもそのようなカバーが販売されることがあるが、BS 1363コンセントにはシャッターが付いているため、これらは不要である。^[75] 粗悪なカバーの危険性については周知されている。そのほとんどは差し込むとシャッターが開くが、中には取り外すと壊れてシャッターが開いたままになり、接触穴が露出するものや、接触スプリングに負担がかかりソケットを損傷するピンの形状が不十分なものもある。2012年に英国工学技術協会の雑誌『Wiring Matters』に掲載された記事は、「ソケットプロテクターは安全性について規制されていないため、長年確立された安全なシステムを保護するために非標準システムを使用することは賢明ではない」と結論付けている。^[76] 2016年、英国では国民保健サービス（NHS）が管理する施設でソケットカバーの使用が禁止された。 ^[77] BEAMA（英国電気技術関連製造業者協会）は2017年6月に次のような声明を発表しました。「BEAMAはコンセントの『保護』カバーの使用を強く勧めません。」^[78]

プラグアダプタは、2つ以上のプラグを1つのコンセントで共有したり、異なるタイプのプラグを使用できるようにします。ダブルおよびトリプルソケットブロック、シェーバーアダプタ、マルチソケットストリップなど、いくつかの一般的なタイプがあります。BS 1363以外のプラグ、または2つ以上のBS 1363プラグの使用を可能にするアダプタには、ヒューズが必要です。^[79]家電製品は、プラグの定格を超える電力を消費しないように設計されています。このようなアダプタやマルチソケット延長コードを使用すると、複数の家電製品を1つのコンセントに接続できるようになり、危険な過負荷を引き起こす可能性があります。^[80]

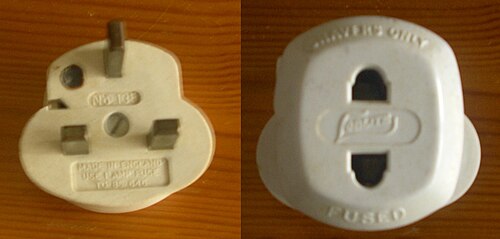

これらのアダプタの目的は、シェーバーの2ピンプラグを受け入れることであり、そのようにマークする必要があります。^{[81]シェーバーアダプタには1A BS 646ヒューズが必要です。BS 4573に準拠した英国のシェーバープラグだけでなく、}ユーロプラグとアメリカの2ピンプラグも受け入れる必要があります。^[82]

スイッチ付きおよびスイッチなしのヒューズ付き接続ユニットは、ソケットなしで、BS 1362 ヒューズを使用して、常時配線された機器をソケット コンセント回路に接続します。また、ソケット コンセント回路から照明に給電する場合、複数のソケット コンセントがあるリング回路から分岐を保護する場合、キッチン機器用の隠れたソケットへの給電を切り替える場合など、ヒューズまたはスイッチ (またはその両方) が必要なその他の状況でも使用されます。

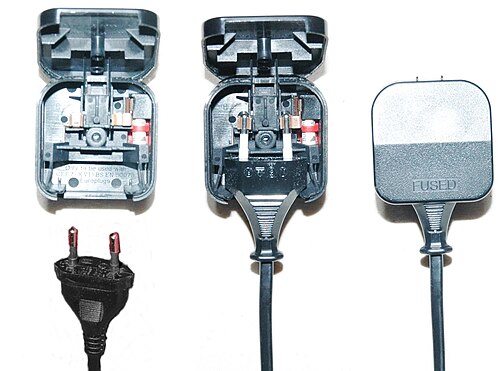

変換プラグ^[83]は、BS 1363タイプ以外のプラグ（公認規格）をBS 1363ソケットに接続するのに適した特殊なタイプのプラグです。例としては、成形ユーロプラグが取り付けられたヨーロッパ大陸のクラスII機器があります。同様のコンバーターは、他のさまざまなプラグタイプでも利用できます。一時的な旅行用アダプターとは異なり、変換プラグは閉じた状態では、より大きく四角いものの、通常のプラグに似ています。BS 1363以外のプラグを接点に挿入し、変換プラグのヒンジ付き本体を閉じて、プラグをつかむように固定します。アクセス可能なヒューズが必要です。変換プラグは、再利用不可（永久に閉じている）または再利用可能で、後者の場合は、ツールを使用しないと変換プラグを開けることができなければなりません。

1994 年のプラグおよびソケット等 (安全) 規制では、BS 1363 以外のプラグが取り付けられた家庭用電化製品に変換プラグを取り付けた状態で英国に供給することが許可されていますが、消費者が取り付けるために提供される変換プラグを取り付けた状態では許可されていません。

BS 1363プラグのサイズのため、互換性のある折りたたみ式プラグの開発が試みられてきました。2014年7月現在、特別に開発されたASTA規格に基づいて2つの折りたたみ式プラグが認定されています。^[19] SlimPlug ^[84]はASTA AS153に準拠しており、ThinPlug ^{[85] [全文引用が必要]はASTA AS158に準拠しています。SlimPlugは、} IEC 60320 C7非極性（8の字）コネクタで終端する完全な電源コードの一部としてのみ利用できます。 ^[86] 2009年にThinPlugは製品デザインで「レッドドット」賞^{[87]を受賞しました。最初の製品である、同じく}IEC 60320 C7非極性（8の字）コネクタで終端する電源コード^[85]は、 2011年に利用可能になりました。

• 折りたたみ式プラグ
•

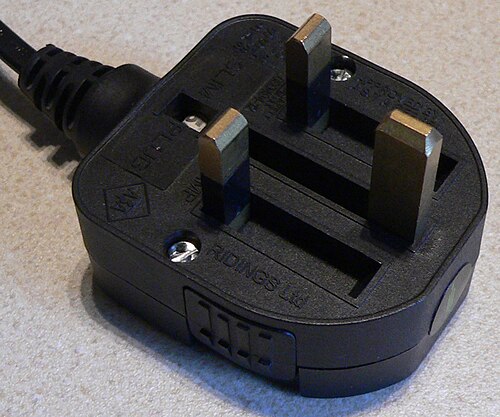

  SlimPlug折りたたみプラグ
•

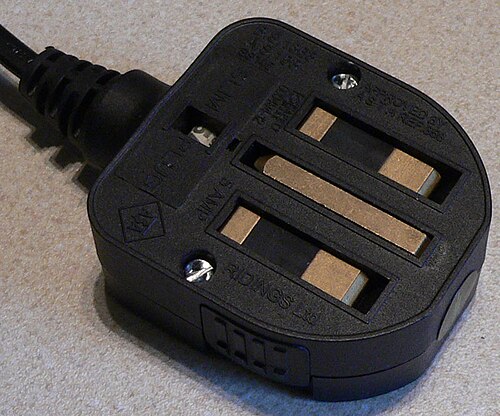

  ピンを収納したスリムプラグ
•

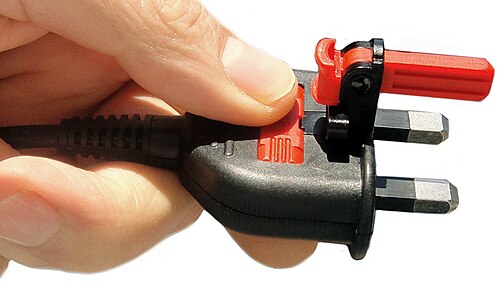

  ThinPlug折りたたみプラグ
•

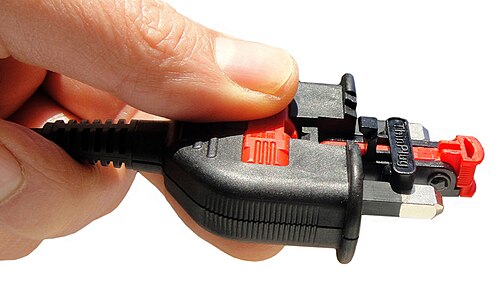

  ISODを折り畳んだ状態のThinPlug

いくつかのメーカーは、標準プラグとの接続が受け入れられない場合に使用するために、意図的に互換性のない変種を製造しています。一般的な用途には、コンピューター機器用のフィルター付き電源や、公共の建物やエリアでのクリーナー用品（訪問者が許可されていない機器に差し込むのを防ぐため）などがあります。例としては、T字型のアースピンを持つMK製のデザインや、各ピンが90°回転したウォルソールゲージ13 Aプラグがあり、後者はロンドン地下鉄の一部で110 V AC電源として使用されているほか、^{[88] [全文引用が必要]}、一部のイギリス国鉄オフィスでもフィルター付きコンピューター電源として使用され ています^{[説明が必要] 。}

• バリアントプラグ
•
  MK 13 A T字型アースピン付きプラグ
•
  ウォルソールゲージ13Aプラグ（下）と通常のBS1363プラグの比較
•
  ウォルソールゲージ 13 A プラグ

BS 8546は、BS 1363プラグおよびコンセントと互換性のあるプラグまたはコンセント部分が少なくとも1つある旅行用アダプタに適用されます。^[89]これは、BS 1363以外のプラグまたはBS 1363以外のコンセントへの接続に適した旅行用アダプタの規格を提供するために、2016年4月に初めて発行されました。総定格は250 V AC、最小電流定格は5 A、最大定格は13 Aです。BS 1363プラグピンを備えたアダプタには、BS 1362ヒューズが組み込まれている必要があります。BS 8546旅行用アダプタには、USB充電ポートも含まれる場合があります。

英国の古い公共の建物には、さまざまな独自仕様で互換性のないタイプのヒューズ付きプラグとソケットがあり、AC 電気壁掛け時計に電力を供給するために使用されています。これらは従来のソケットよりも小さく、一般的にBESAジャンクション ボックスに適合するように作られており、非常に薄型であることが多いです。初期のタイプは両極にヒューズが付いていましたが、後期のタイプはラインのみにヒューズが付いており、アース ピンも付いています。ほとんどのタイプには、誤って外れないように固定ネジまたはクリップが付いています。電池式のクォーツ制御壁掛け時計が普及しているため、時計用に新しく設置されるものにはこのコネクタはほとんど見られません。ただし、薄型のヒューズ付きコネクタが必要な場合には使用され、現在でも入手可能です。^[90]このような使用の比較的一般的な例は、壁からのクリアランスが限られている照明付きミラーに電力を供給することです。^[91]

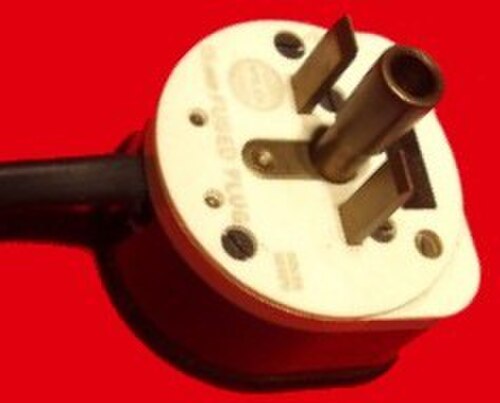

アース付きプラグの最初の英国規格が制定される前に、マンチェスターのジョージ・H・ショールズが、長方形の通電ピンの間に中空の丸いアースピンを備えたプラグを、ワイレックスのブランド名で 1926 年に発表しました。^[27]ワイレックスのプラグは、当初 5 A、10 A、15 A の 3 つの定格で製造され、無極性でした (通電ピンはアースピンと同じ中心線上にあります)。1933 年には、ラインピンが中心線からわずかにオフセットされた、非対称の極性バージョンが導入されました。^[27] 1934 年には、定格 15 A のソケットと 3 つのサイズのプラグ (ヒューズ付き 2 A および 5 A プラグと 15 A プラグ) を備えたデュアル プラグ システムが導入されました。15 A の「デュアル プラグ」には、標準のワイレックス 15 A ソケットよりも開口部が狭いソケットが組み込まれており、低定格プラグの狭い長方形のピンのみを受け入れました。^[27]定格3kWの13Aヒューズ付きプラグの導入により、^[92]ショールズはドーマン＆スミスの丸ピンソリューションと競合する新しい規格の可能なソリューションとして自社のシステムを提案することができたが、採用されず、完全に新しいBS 1363設計が採用された。^{[93]ワイレックスのソケットは}公営住宅や公共部門の建物で使用され、短期間ではあるが民間住宅でも使用された。マンチェスター地域で特に人気があったが、イングランド全土、主に学校、大学の宿泊施設、政府の研究所に設置された。 1960 年代に建設されたロンドンのいくつかの学校では、顕微鏡のランプなどに使用するために、1 つ以上の実験室に電力を供給する変圧器から供給される低電圧 AC ソケット (通常は 12 V、5 A) として使用されていました。Wylex のプラグとソケットは、BS 1363 ソケットが標準になった後も数年間製造され続け、1960 年代から 1970 年代にかけて、無停電電源装置または「クリーン」なフィルター付き主電源装置として銀行やコンピューター室で広く使用されました。

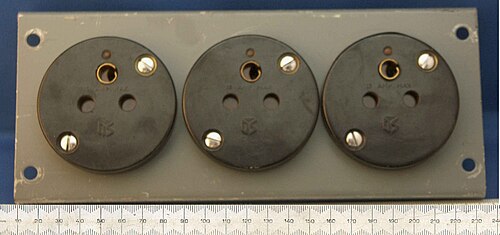

ドーマン＆スミス社（1943年に特許出願）製のプラグとソケットは定格13Aで、リング終止回路で使用するための競合タイプの1つでした。^[93]これらは民間住宅では決して人気がありませんでした。しかし、プレハブ住宅、公営住宅、LCC学校では広く導入されました。BBCも使用しました。一部の地方自治体は、1950年代後半まで新しい設備で使用し続けました。多くのD＆Sソケットは1980年代初頭まで使用されていましたが、1970年頃以降はプラグの入手が困難になったため、ユーザーはBS 1363ソケットに交換せざるを得なくなりました。D＆Sプラグには重大な設計上の欠陥がありました。ラインピンはプラグ本体にねじ込まれるヒューズであり、使用中に自然にねじが緩む傾向がありました。緩んだヒューズは、プラグを外すとソケットから突き出て通電状態になり、感電の危険を引き起こす可能性があります。^[94]

インド規格 IS 1293:2005「定格電圧 250 ボルト以下、定格電流 16 アンペア以下のプラグおよびソケット コンセント」には、 5 A および 15 A の BS 546 コネクタのバージョンが含まれていますが、これらの定格はそれぞれ 6 A および 16 A です。6 A 3 ピン ソケットの中には、5 A 2 ピン プラグを接続できるように、ライン上とニュートラル ホールに 2 つの追加穴があるものもあります。

MS 1577:2003 15 A 家庭用および類似用途のプラグおよびソケットコンセント

BS 546 の 2 A、5 A、および 15 A コネクタは、GOST 7396規格のグループ B1 によって複製されます。

SS 472:1999 15 A 家庭用および類似の用途のプラグおよびスイッチ付きソケット コンセント。インドネシアのリアウ諸島でも使用されています。

南アフリカ規格SANS 164「南アフリカにおける家庭用および類似の目的のプラグおよびソケット・コンセントシステム」は、 BS 546の派生規格をいくつか定義している。^[95]家庭用プラグおよびソケットはSANS 164-1で定義されており、基本的にはBS 546 15 Aの最新版である（基本的な違いは、ピンをくり抜いて金属使用量を減らすことができること、寸法がメートル法であること、定格が16 Aであることだ）。SANS 164-3は、BS 546 5 Aに基づいて6 Aのプラグおよびソケットを定義している。南アフリカ配線規則では現在、SANS 164-2（IEC 60906-1）で定義されているプラ​​グおよびソケットシステムを推奨規格として定義しており、SANS 164-1およびSANS 164-3デバイスは2035年頃までに段階的に廃止されると予想されている。^[96]

SANS 164-4 は、専門的な用途（「専用」と呼ばれる）向けに設計された 16 A プラグとソケットの 3 つのバリエーションを定義しています。これらのバリエーションは、それぞれ異なる回転位置にある平らなアース ピンを使用します。この配置により、専用プラグはすべて通常の（「非専用」）ソケットに差し込むことができますが、さまざまな専用プラグとソケットの組み合わせは互換性がありません（非専用プラグを専用ソケットに挿入することもできません）。^[97]

専用バージョンには、平らな部分の回転位置に応じて特定の色が割り当てられています。これらは、黒（-53°）、赤（0°）、青（+53°）です。赤（0°）バージョンは圧倒的に一般的であり、コンピューターや通信機器で広く使用されています（ただし、これは標準では必須ではありません）。このアプリケーションでは、「専用」ソケットは、通常のすべての電源ソケットに必須である残留電流ブレーカーに接続されていないソケットを指します。 ^[98]

IECワールドプラグには、タイプD ^{[99] が}次の場所で使用されていると記載されています：バングラデシュ、ブータン、ボツワナ、チャド、コンゴ民主共和国、ドミニカ国、フランス領ギアナ、ガーナ、グアドループ、ガイアナ、香港、インド、イラク、ヨルダン、レバノン、リビア、マカオ、マダガスカル、モルディブ、マルティニーク、モナコ、ミャンマー、ナミビア、ネパール、ニジェール、ナイジェリア、パキスタン、カタール、セントクリストファー・ネイビス、セネガル、シエラレオネ、南アフリカ、スリランカ、スーダン、タンザニア、アラブ首長国連邦、イエメン、ザンビア、ジンバブエ。

このプラグはエアコンや洗濯機によく使われます。IECワールドプラグでは、タイプM ^[35]がブータン、ボツワナ、エスワティニ、インド、イスラエル、レソト、マカオ、マレーシア、モザンビーク、ナミビア、ネパール、パキスタン、シンガポール、南アフリカ、スリランカで使用されていると記載されています。

アイルランド規格401:1997活線および中性線ピンに絶縁スリーブを備えた通常および過酷な使用のための再配線可能および非再配線可能13Aヒューズ付きプラグの安全要件^[100]は、アイルランドのBS 1363に相当します。この規格の使用は、アイルランドで販売されるほとんどの家庭用電気製品にIS 401プラグを取り付けることを義務付ける 消費者保護法^{[101]によって強制されています。}

MS 589 パート 1、2、3、および 4 は、BS 1363-1、BS 1363-2、BS 1363-3、および BS 1363-4 に対応します。

GOST 7396規格のグループ B2 では、BS 1363 プラグとソケットについて説明します。

SASO 2203:2003家庭用および類似の一般用途のプラグおよびソケットコンセント 220 V

SS 145-1:2010 13 A プラグおよびソケット コンセントの仕様 - パート 1: 再配線可能および再配線不可能な 13 A ヒューズ付きプラグ SS 145-2:2010 13 A プラグおよびソケット コンセントの仕様 - パート 2: 13 A スイッチ付きおよびスイッチなしソケット コンセント

IECワールドプラグでは、タイプG ^{[38] が}以下の場所（英国以外）で使用されていると記載されています。

• バーレーン
• バングラデシュ
• ベリーズ
• ブータン
• ボツワナ
• ブルネイ・ダルサラーム
• カンボジア
• キプロス
• ドミニカ
• フォークランド諸島
• ガンビア
• ガーナ
• ジブラルタル
• グレナダ
• ガイアナ
• 香港
• イラク
• アイルランド
• マン島
• ヨルダン
• ケニア
• クウェート
• レバノン
• マカオ
• マラウイ
• マレーシア
• モルディブ
• マルタ
• モーリシャス
• ミャンマー
• ナイジェリア
• オマーン
• パキスタン
• カタール
• セントクリストファー・ネイビス
• セントルシア
• セントビンセントおよびグレナディーン諸島
• サウジアラビア
• セイシェル
• シエラレオネ
• シンガポール
• ソロモン諸島
• スリランカ
• タンザニア
• ウガンダ
• アラブ首長国連邦
• バヌアツ
• イエメン
• ザンビア
• ジンバブエ

リストには記載されていませんが、このタイプのプラグはチャンネル諸島のガーンジー島とジャージー島でも使用されています。
