IEC60906-1 規格

IEC 60906-1（IEC指定「タイプN」）^[1]は、「 近い将来ではないとしても、多くの国で国家標準として受け入れられる可能性のある、安全でコンパクトで実用的な16A 250V ACのプラグとソケットコンセントのシステムの標準を提供する」ことを目的とした国際規格です。[ 2 ] この 規格^は、 1986年に国際電気標準会議によって最初に発行され、現在の版は2009年に発行されたed2.0です。1937年に標準化された10A 250V acのスイスSEV 1011 T12プラグとほぼ同じですが、寸法がわずかに異なり、極性が反転しています（ソケットの下部に保護/アース導体がある場合、位相は左側、中性線は右側にあります）。 2014年7月現在、南アフリカのみがIEC 60906-1に基づいた規格（SANS 164-2 ^{[ permanent dead link ‍ ]}）^{[3]を導入している。}ブラジルはこれをNBR 14136規格の基礎として利用したが、これはIEC 60906-1と互換性がない。2017年に欧州連合（EU）は、EU内の家庭用プラグとソケットシステムの調和化に反対する勧告を発表した。^[4]

IEC 60906-1 プラグおよびソケット コンセントの定格は 16 A、250 V AC で、公称電圧が 200 V ～ 250 V AC の配電システムで使用することを目的としています。IEC 60906-1 は、クラス I機器用の 3 ピン コネクタとクラス II機器用の 2 ピン バージョンの両方を定義します。(この規格の第 1 版で定義されたクラス 0機器用の追加の楕円形 2 ピン コネクタは実装されず、現在の第 2 版には記載されていません。)

IEC 60906-1 プラグは、16 A 定格の他のヨーロッパのプラグよりも小さく、2.5 Aユーロプラグよりわずかに大きいだけで、はるかに信頼性の高い接触を提供します。ソケットは十分に小さいため、 SchukoまたはBS 1363ソケット1 つ分のスペースに 2 つ設置できます。

ソケットには、互換性のないプラグを除外するための 10 mm の深さの凹部または 12 mm の高さの縁があります。これにより、保護アース ピンがライン ピンおよびニュートラル ピンよりも先に接触することが保証されます。ソケットには、ラインおよびニュートラル開口部用のシャッターが必要です。

既存のヨーロッパのシステムのほとんど (Schuko など) と同じ 19 mm のピン間隔を使用しているため、従来のプラグと IEC 60906-1 クラス I および II プラグの両方を受け入れることができるソケットを設計して、新しいシステムへのスムーズな移行が可能になります。ただし、IEC 60906-1 規格では、マルチ規格ソケットの使用は明確に推奨されておらず、そのようなソケットは他国のプラグと併用すると安全上の問題が生じる可能性があると主張しています。

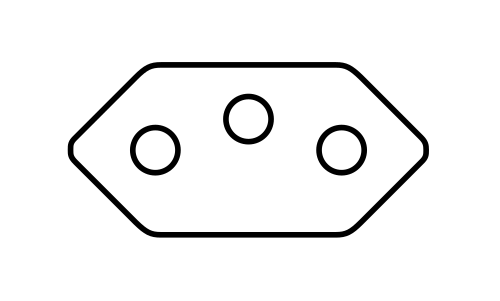

IEC 60906-1 プラグは、サイズと形状がユーロプラグに似ており、前面のプロファイルは平らな六角形です。公称幅は 35.5 mm です。3 ピンのクラス I プラグの高さは 17 mm ですが、2 ピンのクラス II プラグの高さは 14 mm です (ユーロプラグと同様)。平行な側面は 26 mm 離れており、2 組の側面は互いに直交しています。Schuko やユーロプラグと同様に、ライン ピンとニュートラル ピンは 19 mm の長さで、中心間隔は 19 mm です。ピンの直径は 4.5 mm で、Schuko (⌀4.8 mm) とユーロプラグ (⌀4.0 mm) の中間です。ユーロプラグと同様に、ライン ピンとニュートラル ピンのベースの周りには絶縁スリーブがあります。3 ピン バージョンには、ライン ピンとニュートラル ピンと同じ長さと直径の丸い保護アース ピンがありますが、絶縁スリーブはありません。保護アース ピンの中心は、ライン ピンと中性ピンの間の中心点から 3 mm オフセットされています。

南アフリカは、IEC 60906-1のプラグとソケットをSANS 164–2として自国の標準規格に組み込んだ唯一の国です。SA​​NS 164-2は2013年に優先標準となり、古いSANS 164-1（BS 546に基づく）に取って代わりましたが、南アフリカ規格協会（SABS）の電気技術標準開発マネージャーによると、新しいプラグとソケットには「20年以上の非常に長い段階的導入期間」がかかるとのことです。 ^[5]

•

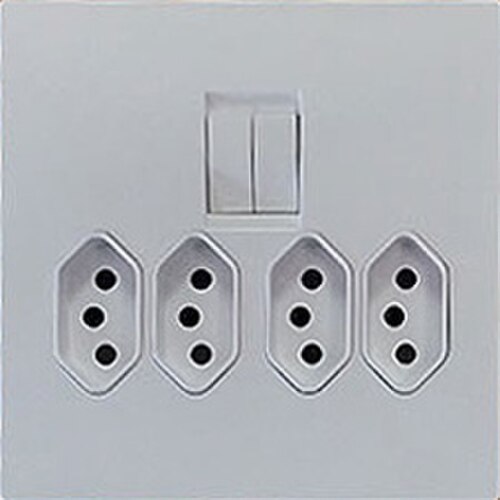

  南アフリカSANS 164–2、4ソケット
•
  南アフリカの SANS 164-1 (旧) および SANS 164-2 (新) ソケットを 1 つのプレートにまとめたもの
•
  左：古いコンセントとプラグ、中央：新旧（マルチ規格ソケット）、右：新しいプラグ専用のソケット

ブラジルの国立計量標準化工業品質研究所によると、ブラジル技術規格協会は 「1980年代にIEC 60906-01に基づく国際規格草案に基づいて、プラグとソケットの規格作成の議論を開始しました。プラグとソケット、電気電子機器の製造業者の幅広い参加を得て、1998年7月に規格ABNT NBR 14136が発行され、議論は終了しました。」^[6]

IEC 60906-1 には、非準拠の問題がいくつかあります。ブラジルでは 127 V と 220 V の両方の主電源が使用されており、多くの場合、これらは同じ都市、さらには同じ家庭で利用できます。そのため、低電圧用の IEC 60906-2 規格を使用する代わりに、両方に NBR 14136 を使用します。これは、ブラジルの多くのデバイスが、自動またはスイッチの切り替えによって 127 V と 220 V の両方をサポートしているためです。IEC 60906-1 では、4.5 mm ピンで単一の 16 A 定格が指定されていますが、NBR 14136 には 10 A と 20 A の両方の定格があり、10 A プラグのピン直径は 4 mm、20 A プラグは 4.8 mm です。NBR 14136 では、開口部にシャッターが必要ありませんが、これも IEC 60906-1 との非準拠です。 10 A ソケットは 10 A プラグとユーロプラグのみを受け入れますが、20 A ソケットは 10 A プラグと 20 A プラグの両方とユーロプラグを受け入れます。

•
  2 ピン充電器、3 ピン 10 A プラグ、およびブラジル規格 NBR 14136 に準拠した 10 A ソケット コンセント。
•
  IEC 60906-1 規格に基づく 20 A ブラジル ソケット。
•
  絶縁ピンを備えたブラジルの NBR 14136 プラグの図。

1990年代、EUはCENELECにヨーロッパ向けの統一プラグ・ソケットシステムを考案するよう要請した。^[7] 1995年にその試みは、CENELECの代表者が受け入れ可能な解決策に合意することができなかったため断念された。CENELECは、ヨーロッパの家庭、オフィス、工場を共通規格に転換するには約1250億ドルの費用がかかると予測した。^[8]

欧州委員会がEU全体で共通のシステムを導入するという提案に応えて、委員会の規制適合性とパフォーマンス（REFIT）プログラムは2017年に勧告を発表しました。REFITは、「各国の配線法規の変更によるヨーロッパのプラグとソケットコンセントシステムの調和には、重要な移行期間（75年以上）が必要になる」こと、「古いソケットコンセント（および使用中の機器の対応するプラグ）を交換する」コストは1000億ユーロと推定され、「約70万トンの電気廃棄物を生み出し、環境に大きな影響を与える」ことを発見しました。^[4] REFITは、ヨーロッパでプラグとソケットコンセントシステムを調和させることを推奨していません。

現代の射出成形技術により、20世紀初頭と中頃にそれぞれ設計された SchukoシステムとBS 1363システム^[要出典]よりも小型で堅牢かつ安全なプラグを実現しています。

IEC 60906-1 とBS 1363システムには、プラグとソケットが極性化されていること、ソケットにラインピンとニュートラルピン用のシャッターが必須であることなど、共通の安全機能があります。IEC 60906-1 プラグの定格は最大 16 アンペアですが、BS 1363 プラグ（サイズが大きい）の定格は 13 アンペアです。ヒューズのない IEC 60906-1 は、接続されたフレキシブルコードを保護するためにプラグに適切な定格のヒューズを組み込むことを要求する英国法と互換性がありません。^[9]

IEC 60906-1 システムには、現在ヨーロッパのほとんどの国とアジアの大部分で使用されている Schukoシステムや French システムに比べて次のような利点もあります。

• Schukoプラグはより大きく、ソケットに差し込む面の面積はIEC 60906-1プラグの約2倍です（Schukoは約10 cm ² 、アース付きIEC 60906-1プラグは約4.6 cm ² 、アースなしのIEC 60906-1プラグは3.8 cm ^{2） 。 [2]}ただし、Schukoの大きな表面積と埋め込みソケットのガイド溝により、Schukoプラグとソケットの組み合わせで非常に頑丈な接続を実現できます。
• 保護接地接点のない一般的な 2 ピン (接地なし) ソケットに Schuko プラグが挿入されたクラス I (接地) 機器の嵌合性により、感電の危険が発生する可能性があります。^{[引用が必要]}これは、たとえば、ほとんどの国で段階的に廃止されているか、現在廃止されつつある CEE 7/1 接地なしソケットの場合に当てはまります。

アース付きIEC 60906-1プラグ（IEC指定「タイプN」）^{[1]は、 1937年に設計されたスイス}SN 441011タイプ12プラグ（IEC指定「タイプJ」）に似ています。ただし、後者はピンの直径が小さく（4.0 mm）、アースピンのオフセットが大きく（5 mm）、定格は10 Aのみで、極性が反転しています。したがって、これらのアース付き3ピンプラグの間には互換性がありません。

2 種類のプラグ システムには、IEC 60906-1 プラグ (2 ピン非接地および 3 ピン接地の両方) は常に部分的にスリーブされたライン ピンとニュートラル ピンを持つように定義されているという点でも違いがあります。一方、スイス タイプ 11 (非接地) およびタイプ 12 (接地) プラグは、以前は部分的にスリーブされたピンがなくても許可されていました。ただし、2013 年 1 月 1 日以降、感電のリスクを軽減するために、部分的にスリーブされたライン ピンとニュートラル ピンを持つタイプ 11 および 12 プラグのみがスイスへの輸入および配布が許可されています。

IEC 60906-1 は、イタリアのプラグ CEI 23-50 10 A (「タイプ L」) に似ており、同じ前面プロファイルが平らな六角形の形状で、ライン ピンとニュートラル ピンの位置も同じです (中心間の間隔は 19 mm)。ただし、タイプ L 10 A のピンは直径が 4 mm (ユーロプラグと同じ) で、アース ピンは他の 2 つのピンと揃っているため (オフセットはありません)、イタリアのプラグは無極性です。さらに、イタリアのプラグの定格は最大 10 アンペアですが (ただし、サイズが異なり互換性のない 16 アンペア バージョンも存在します)、IEC 60906-1 プラグの定格は 16 アンペアです。
