電源コード、ラインコード、または主電源ケーブルは、壁のコンセントまたは延長コードを介して機器を一時的に主電源に接続する電気ケーブルです。これらの用語は一般的に、電源プラグを使用して、地域の線間電圧（場所によって通常100～240ボルト）の単相交流電源に接続するケーブルに使用されます。電源ケーブル、主電源リード、フレックス、またはケトルリードという用語も使用されます。ランプコード（ジップコードとも呼ばれる）は、テーブルランプやフロアランプなどの小さな負荷に使用される、軽量で接地されていない、単絶縁の2芯コードです。
コードセットには、両端に成形されたコネクタが含まれています（アプライアンスカプラを参照）。コードセットは電源と電気機器の両方から取り外し可能で、両端に電気コネクタ（オス型とメス型）が付いた柔軟なコードで構成されています。コードセットの一方の端は成形された電気プラグに接続され、もう一方の端は通常、感電の原因となる露出した活線やピンを防ぐために成形された電気レセプタクルになっています。メス型コネクタは機器または器具に接続され、オス型プラグは電気レセプタクルまたはコンセントに接続されます。
電源ケーブルは、機器に固定されている場合と取り外し可能な場合があります。[ 1 ]取り外し可能なケーブルの場合、電源コードの機器側の端には、機器に接続するためのメス型コネクタがあり、活線が突き出たピンによる危険を回避します。コードには、片側または両端での偶発的な切断を防ぐためのツイストロック機能やその他のアタッチメントが付いている場合もあります。コードセットには、過電流保護用のヒューズ、電圧が存在することを示すパイロットランプ、漏洩電流検出器などのアクセサリが含まれている場合があります。精密機器やオーディオ/ビデオ機器用の電源コードには、電磁干渉を最小限に抑えるために、電源導体の上にシールドが付いている場合もあります。
電源コードや機器用コネクタには、意図せず引っ張られたり揺らされたりして外れるのを防ぐための保持クランプ（機械装置）が付いている場合があります。より厳しい安全要件が求められる一般的な用途分野としては、医療機器、舞台照明機器、コンピューター機器などが挙げられます。建設機械、音響・照明機器、救急医療用除細動器、電動工具など、電源が確保しにくい場所で使用される特殊機器には、コンセントから数百フィート離れた場所まで電流を供給するために延長コードが使用されます。
北米では、全米電気機器製造業者協会が電気プラグ、コンセント、ケーブルの規格を策定している。[ 2 ]
国際電源コードとプラグアダプターは、設計された国とは異なる国で電気機器を使用する際に必要となります。片方の端が一方の国のコンセントや機器に対応し、もう片方の端がもう一方の国のコンセントや機器に対応しているコードに加え、旅行者のノートパソコンなどの電子機器を、米国とヨーロッパやアフリカなどの地域との電圧差から保護するために、通常は電圧変換器も必要となります。
北米のランプコードには、低電流用途向けに設計された2本の単絶縁導体があります。一方の導体を覆う絶縁体はコード全長にわたってリブ付き（電線と平行）ですが、もう一方の導体の絶縁体は滑らかです。滑らかな方が活線で、リブ付きの方が中性線です。[ 3 ]

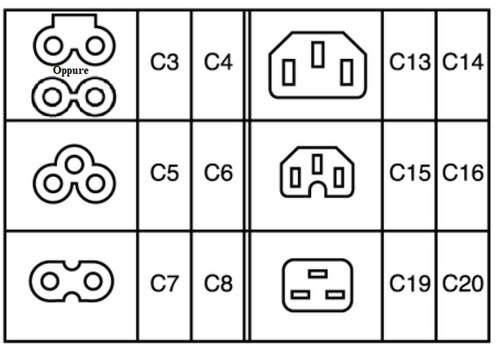

IEC 60320電源ケーブルには、通常温度用と高温用があり、定格電流も様々です。コネクタの形状はわずかに異なり、定格温度や定格電流の低いケーブルを代用できないようにしつつ、定格電流の高いケーブルを使用できるようにしています。また、ケーブルには、湿気、温度、油分、日光、柔軟性、摩耗といった環境要因に対応するため、様々な種類の外被が用意されています。例えば、暖房器具には、加熱面との偶発的な接触に耐えられるよう設計されたケーブルが付属している場合があります。
世界中で、建物の固定配線には10種類以上の異なるタイプの交流電源プラグとソケットが使用されています。多くの市場で販売されている製品は、標準化されたIEC 60320コネクタを使用し、現地のコンセントに合わせて着脱式の電源コードを使用できます。電源コードは安価な汎用品であるため、これにより安全認証、工場試験、および生産が簡素化されます。120Vと230Vの電源ケーブルには同じタイプの機器側コネクタが使用されるため、ユーザーは接続する機器が使用可能な電圧で動作することを確認する必要があります。一部の機器には、異なる電圧や広範囲の電源に対応するためのスライドスイッチが備わっています。
電源コードおよび関連製品には、各国の電気規格が適用される場合があります。たとえば、米国では、電源コードはUL規格62 [ 4 ]および817 [ 5 ]を満たす必要があります 。電源コードは、安全性と互換性を確保するために、さまざまな国内および国際規格の対象となります。米国では、国家電気規格（NEC）が、フレキシブルコードの使用を含む電気設備のガイドラインを提供しています。電源コードに関連する主要なUnderwriters Laboratories（UL）規格は次の2つです。
電源コードセットは、コネクタにトランス、場合によっては整流器、フィルタ、レギュレータも内蔵しているACアダプタとは区別する必要があります。電源供給に標準の主電源コネクタを誤って使用すると、接続機器に全電圧が印加され、機器の破損、火災、または人身事故につながる可能性があります。
