| BM-14 | |
|---|---|
 ZIS-151トラックに搭載された 140mm 16 発ランチャー (BM-14) 。 | |
| タイプ | 多連装ロケットランチャー |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1952年 - 1990年頃 (ソ連)/ 現在 (その他) |
| 戦争 | |
| 生産履歴 | |
| デザイナー | NII303 ... |
| 設計 | 1950 |
| 仕様 | |
| 質量 | 5,323 kg (11,735 ポンド) |
| 長さ | 5.4 m (17 フィート 9 インチ) |
| 幅 | 1.9 m (6 フィート 3 インチ) |
| 身長 | 2.24 m (7 フィート 4 インチ) |
| クルー | 6 [3] |
| 口径 | 直径: 140 mm (5.5 インチ) 長さ: 1 m (3 フィート 3 インチ) 重量: 39.6 kg (87 ポンド) |
| バレル | 2列に16個 |
| 標高 | +50°/0° |
| トラバース | 180° |
| 銃口速度 | 400 m/s (1,300 フィート/s) |
| 最大射程距離 | 9.8 km (6.1 マイル) [3] |
| エンジン | GAZ-51 70 HP 6気筒ガソリン |
| サスペンション | 車輪付きGAZ-63 4x4シャーシ |
運用 範囲 | 650 km (400 マイル) |
| 最高速度 | 65 km/h (40 mph) [3] |
BM -14（BMはBoyevaya Mashina、「戦闘車両」の略）は、ソビエト製の140mm多連装ロケットシステム（MLRS）であり、通常はトラックに搭載されます。
BM-14 は、高爆発性破片弾頭、煙弾頭、または化学弾頭を搭載した 140 mm M-14 ロケットを発射できます。これはBM-13「カチューシャ」に似ており、運用中に 122 mm BM-21 グラードに部分的に置き換えられました。
発射装置は16発と17発の2種類が製造された。ロケットの最大射程距離は9.8キロメートル（6.1マイル）である。
この武器は誘導システムがないため精度は低いが、飽和射撃では非常に効果的である。
バリエーション
- BM-14 (8U32) - 16発装填モデル（8発×2列）、ZIS-151トラックにランチャーを搭載。1952年に就役。BM-14-16とも呼ばれる。
- BM-14-17 (8U35) - 17 発 (8+9 発射管) のランチャー。GAZ -63 A に搭載。1959 年に開発。このランチャーは、プロジェクト 1204 巡視艇などの海軍艦艇にも使用されました。
- BM-14-17M (8U35M) - GAZ-66に搭載された改良モデル。
- RPU-14 (8U38) - 牽引式の16発砲バージョン。85mm砲D-44の砲架をベースにしており、ソビエト空挺部隊が使用。その後、122mm BM-21V「グラッドV」に置き換えられた。
弾薬
BM-14発射装置とその派生型は、M-14シリーズの140mmロケット弾（ソ連製M14砲兵ロケットとも呼ばれる）を発射することができる。その最小射程は3.8キロメートル（2.4マイル）、最大射程は9.8キロメートル（6.1マイル）である。[4] M-14シリーズには3つのタイプが知られている。
- M-14-OF - 3.68キログラム（8.1ポンド）のTNTを含む高性能爆発性破片弾頭を搭載したM-14ロケット。[5]
- M-14-D -白リンを含んだ煙幕弾頭を搭載したM-14ロケット。[4]
- M-14-S - 2.2キログラム（4.9ポンド）のサリンを含む化学弾頭を搭載したM-14ロケット。[4]
使用
シリア内戦中、2013年8月26日、ダマスカス南西部のムアダミヤト・アル・シャム地区で国連調査団が140mmM-14シリーズロケットのロケットエンジンを確認した。これは2013年8月21日の西グータに対する化学攻撃に由来するものとされている。 [6]
ロケットのノズルアセンブリには、中央に電気接点プレートがあり、円形に均等に並べられた10個のジェットノズルがありました。ロケットエンジンの下部リングにはロット番号「Г ИШ 4 25 - 6 7 - 179 К」が刻印されていました[6] : 21–22 。これは、1967年に工場179（ノボシビルスクのシブセルマッシュ工場）で製造されたことを意味します。[7]しかし、着弾現場で弾頭は確認されず、西グータ地域で採取された13の環境サンプルのいずれもサリンの陽性反応は出ませんでしたが、3つにはサリンに由来する可能性のある「分解および/または副産物」がありました。[8] : 43–45 9月18日、ロシア大統領首席補佐官セルゲイ・イワノフは国連ミッションの調査結果についてコメントしました。彼は「これらのロケットは数十カ国に供給された」が、「ソ連はサリンを含む弾頭を誰にも供給しなかった」と述べた。[9]東グータ攻撃では別の種類のロケットが使用された。[4]

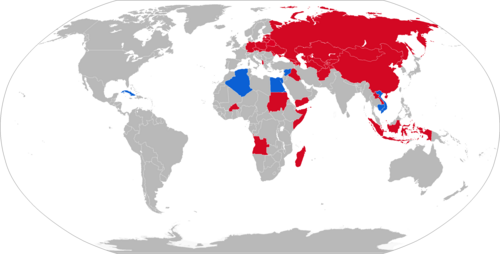

オペレーター
現在のオペレーター
アルジェリア− 2023年現在 BM-14/16 48機[10][アップデート]
カンボジア− 20 BM-14-16 2023年現在[11][アップデート]
コンゴ共和国[12]
キューバ[13]
エジプト− 2023年時点で32人[14][アップデート]
北朝鮮[15]
ロシア− BM-14-17は2023年までにシュメル級（プロジェクト1204）巡視艇に搭載予定[16]
シリア− 1967年に200機のBM-14を購入。[17] 2016年まで運用されていた[18]
ベトナム[19] − 1967年からベトナム戦争中に配備された[20]
元オペレーター
アフガニスタン民主共和国 ? /アフガニスタン共和国/アフガニスタン・イスラム国/アフガニスタン・イスラム共和国- [21]
- アルジェリア人民民主共和国
アンゴラ人民共和国/アンゴラ−アンゴラ内戦中に破壊された機数。[22] 2005年までBM-14-16を運用していた[23]
民主カンプチア/カンプチア人民共和国/カンボジア国
中国[24]
インドネシア-インドネシア海兵隊（Korps Marinir）は36台のBM-14-17発射機を運用した。2003年にRM-70に置き換えられた[25]
アラブ共和国連邦（1972-1977）
北ベトナム
ポーランド人民共和国- [26] − 引退
ソマリア− BM-14-16およびBM-14-17 [27]
ソビエト連邦[28] − 1991年に後継国に引き継がれた
南イエメン− 1989年に15 BM-14。[29]統一イエメン国家に引き継がれた
イエメン[30]
.svg/500px-Flag_of_Afghanistan_(1980%E2%80%931987).svg.png){kind=small}
.svg/500px-Flag_of_Afghanistan_(1974%E2%80%931978).svg.png){kind=small}
.svg/500px-Flag_of_Afghanistan_(1992).svg.png){kind=small}
.svg/500px-Flag_of_Afghanistan_(2004%E2%80%932021,_variant).svg.png){kind=small}
.svg/500px-Flag_of_the_State_of_Cambodia_(1989%E2%80%931992).svg.png){kind=small}
.svg/500px-Flag_of_Egypt_(1972%E2%80%931984).svg.png){kind=small}
.svg/500px-Flag_of_North_Vietnam_(1955%E2%80%931976).svg.png){kind=small}
.svg/500px-Flag_of_Poland_(1928%E2%80%931980).svg.png){kind=small}
類似のデザイン
- 63式130mm 多連装ロケット砲(牽引式の63 式107mmと混同しないでください) は、BM-14-17 の中国版です。口径はわずかに小さいですが、発射管が 17 個ではなく 19 個装備されています。63 式 MRL は、ソ連の GAZ-63/63A のライセンス生産版である南京 NJ-230 または 230A 4x4 トラックに基づいています。
- WP -8z（ポーランド語：Wyrzutnia Pocisków rakietowych）は、1960年に開発されたポーランドの牽引式ロケットランチャーである。この兵器はその後1964年から1965年にかけて生産された。RPU-14と同じロケットを発射するが、発射管は8本しかない。主な運用者は第6ポモージェ空挺師団（ポーランド語：6 Pomorska Dywizja Powietrzno-Desantowa）であった。[31] 12～18基のWP-8を保有していた。[32] [33]
参照
- BM-12多連装ロケットランチャー
- カチューシャ第二次世界大戦の多連装ロケット砲 (BM-13、BM-8、BM-31)
- M16（ロケット）、米国製4.5インチ多連装ロケットランチャー
- BM-21 グラード122 mm 多連装ロケット砲
- BM-27 ウラガン220mm多連装ロケット砲
