BM-27 ウラガン

BM-27 ウラガン (9P140) БМ-27 Ураган (9П140)
BM-27 ウラガン BM-27M ウラガン-1M
タイプ	多連装ロケットランチャー
原産地	ソビエト連邦
サービス履歴
使用中	1975年～現在
使用者	演算子を参照
戦争	ソ連・アフガニスタン戦争 アブハジア戦争（1992年～1993年）[1] 第一次チェチェン戦争[1] 第二次チェチェン戦争[1] ロシア・グルジア戦争[1] ドンバス戦争[1] イラン・イスラエル代理紛争[ 2] シリア内戦[1] 第二次ナゴルノ・カラバフ戦争 ロシアのウクライナ侵攻[3]
生産履歴
デザイナー	スプラフ国立研究生産企業
設計	1970年代
メーカー	スプラフ国立研究生産企業
生産	1975年～現在
バリエーション	バリエーションを見る
仕様
質量	20トン（44,092ポンド）
クルー	6
口径	220 mm (8.66 インチ)
バレル	16
有効射程距離	35 km（22マイル）
最大射程距離	>70km
観光スポット	PG-1 パノラマ望遠鏡
エンジン	2つのエンジンは、別々のギアボックスとドライブシャフトを備え、キャブのすぐ後ろの車両の両側に1つずつ縦置きに取り付けられています。
サスペンション	8×8輪
運用 範囲	500 km (311 マイル)

BM -27 ウラガン(ロシア語: БМ-27 Ураган、直訳すると 「ハリケーン」、GRAU インデックス 9P140 ) は、ソ連でクラスター弾を投下するために設計された自走式220 mm多連装ロケット発射装置である。このシステムは 1970 年代後半にソ連軍で運用が開始され、初のスピンおよびフィン安定型重多連装ロケット発射装置であった。

ウラガン1Mとして知られる改良型は2008年に就役した。トラック車両には類似点はない。^[4]

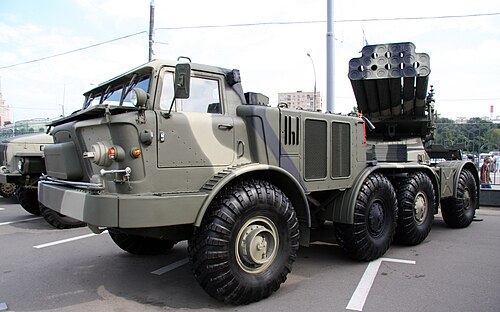

BM-27 ウラガンは、ZIL-135 8×8 シャーシの後部に搭載された16本の発射管から220 mmロケットを発射することができます。 ^{[5]この車両は、} FROG-7自由飛行ロケットシステムで使用されているものと非常によく似ています。2つのガソリンエンジンを搭載しており、20トンの車両を最高時速65キロメートルで走行させます。1つのエンジンがトラックの左側の4つの車輪を駆動し、もう1つのエンジンが右側の4つの車輪を駆動します。ZIL-135は8輪駆動ですが、操舵には前後の車軸のみが使用されます。最大航続距離は500キロメートルです。

ZIL-135のキャビンはNBCから保護されており、乗組員を汚染物質にさらすことなくロケットを発射することができます。^{[6] [7]} 6人の乗組員^[5]は3分でシステムを設置または移動できます。

発射前には、安定ジャッキを下げ、爆風シールドを上げ、キャブと乗員を保護する必要があります。間接射撃の照準は、PG-1 パノラマ望遠鏡を使用して行います。暗視照準器はありませんが、発射車両の運転手は暗視装置を装備しています。

BM-27は、HE-FRAG、化学、爆発性または散布地雷（PTM-3またはPFM-1）子弾を搭載したロケットを使用でき、これらはすべて電気タイミング信管によって起爆します。（ただし、化学弾は2017年以降、ロシアでは公式に運用停止されています。）各ロケットの重量は280.4キログラムです。弾頭の重量は、タイプに応じて90〜100キログラムです。20秒間に16発のロケット弾を一斉に発射し、35キロの範囲内の目標を攻撃できます。

弾頭の大きさ、ロケットの射程距離、一斉射撃の速度により、BM-27 は機雷敷設に非常に効果的です。220 mm ロケット 1 発で 312 個の対人PFM-1機雷を散布できます。地雷原は、退却する敵の背後に敷設することも、敵を地雷で囲んで罠にかけることもできます。このような戦術は、ソ連軍がアフガニスタンでよく使用していました。

ロケットが発射されると、9T452（別のZIL-135ベースの車両）が再装填の支援に使用されます。この車両は追加のロケットとクレーンを搭載しており、ロケットを再装填車両から発射装置に移送します。^[5]再装填手順全体には約20分かかります。

9M27S焼夷ロケットも。

2024年7月19日、 Ka-52がBM-27ウラガンロケットによって撃墜されたと主張されたが、事件の場所と日付は公表されなかったが、乗組員は両方とも死亡した。これは、同様のロケットがKa-52をかろうじて避けたという同様の事件が発生したことを受けてのもので、コックピットの映像に記録されていた。^{[10] [疑わしい–議論する]}

• 9P140 ウラガン: ZIL-135トラックの標準型。

• ウラガン-1M：2007年に公開された派生型。全工程が自動化されている。BM-30 スメルチシステムの300mmロケット弾も発射できる。^[11]砲身を交換することで再装填が簡素化され、6本の300mm発射管を2列に、または15本の220mm発射管を装備できる。ロシア軍への納入は2016年9月から開始されている。^[12][13][14]射程距離70km（43マイル）の誘導式220mmロケット弾を発射できる。^[15]ベラルーシのMZKT8x8軍用トラックシャーシに搭載されている。^[13]

• 9A53 ウラガン-U : 2×15 発射管を備えた後継機。2009 年に 8×8MZKT-7930。モジュール式アセンブリにより、BM-30 スメルチおよびBM-21 グラッドロケットも発射できます。^[要出典]

• Bastion-03：ウクライナのAvtoKrAZ社が2010年に発表したプロトタイプ。6×6トラックタイプKrAZ-63221RAに搭載。^[16]
• ブレヴィ（「嵐」の意）：ウクロボロンプロム社による試作機で、ターゲット共有が可能な新型デジタル射撃管制システムを搭載し、タトラ8x8 T815 -7T3RC1シャーシに搭載され、改造された武装で最大65km（40マイル）まで射撃できる。^[17]

•  アフガニスタン^[1] – 18（機能していない）^[要出典]
•  アンゴラ
•  ベラルーシ– 2016年現在72人^{[18][アップデート]}
•  エリトリア– 2021年現在9位^{[19][アップデート]}
•  ギニア– 2021年現在3位^{[20][アップデート]}
•  ジョージア–アブハジア戦争中は限定的に使用され、現在は運用されていない。^[要出典]
•  イラン– 不明^[21]
•  カザフスタン– 2016年現在180人^{[22][アップデート]}
•  キルギスタン– 2016年現在6位^{[23][アップデート]}
•  モルドバ– 2016年現在11人^{[24][アップデート]}
•  ミャンマー– 不明
•  北朝鮮– 不明
•  ロシア– 2016年現在200隻が運用中、700隻が保管中^{[25][アップデート]}
•  シリア^[26]
•  タジキスタン^[1] – 12 ^[要出典]
•  タンザニア^[1] – 48 ^{[出典が必要]}
•  トルクメニスタン– 2016年現在60人^{[27][アップデート]}
•  ウクライナ– 2016年現在70人^{[28][アップデート]}
•  ウズベキスタン– 2016年現在48か国^{[29][アップデート]}
•  イエメン^[1] – 50人以上。進行中の内戦で激しい行動が見られた。^[要出典]
