Loading article…
| |
| 名前 | |
|---|---|
| IUPAC名
酸化アメリシウム(IV)
| |
| 識別子 | |
| |
3Dモデル（JSmol）
|
|
| ケムスパイダー |
|
| ECHA 情報カード | 100.031.324 |
| EC番号 |
|
パブケム CID
|
|
CompTox ダッシュボード ( EPA )
|
|
| |
| |
| プロパティ | |
| アム2 | |
| モル質量 | 275 グラムモル−1 |
| 外観 | 黒い結晶 |
| 密度 | 11.68グラム/ cm3 |
| 融点 | 2,113 °C (3,835 °F; 2,386 K) [1] |

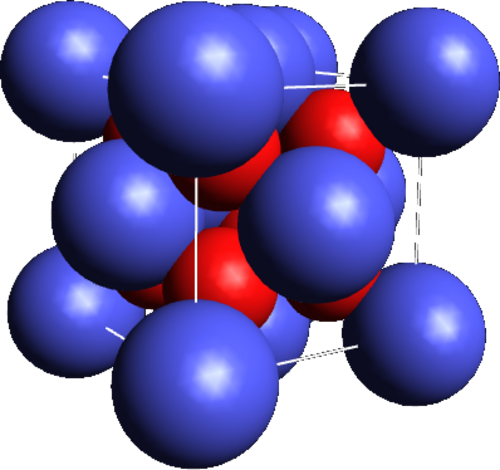

| 構造[1] | |
| 蛍石（立方晶系）、cF12 | |
| Fm 3 m、No. 225 | |
a = 537.6 午後
| |
数式単位( Z )
|
4 |
| 関連化合物 | |
その他の陽イオン
|
酸化プルトニウム(IV) 酸化 キュリウム(IV) |
特に記載がない限り、データは標準状態（25 °C [77 °F]、100 kPa）の材料に関するものです。
 確認する （何ですか ？）
 インフォボックス参照
| |
二酸化アメリシウム（AmO 2 ）は、アメリシウムの黒色化合物である[2]。固体状態では、AmO 2 は蛍石構造（CaF 2のような）をとる。 [3]アルファ粒子の発生源として使用される。
歴史的背景
二酸化アメリシウムの需要は、アメリシウム元素を塩化アメリシウム(III)溶液として保管することが難しいことに起因しています。これは、アルファ線と塩酸が時間の経過とともに保管容器を分解するためです。液体の保管問題を解決するために、オークリッジ国立研究所の科学者は、より安全な取り扱いとより効率的な保管のために、液体アメリシウム酸溶液を沈殿したアメリシウムの形に変える合成法を考案しました。[4]
合成
1960年にオークリッジ国立研究所によって記述された二酸化アメリシウムの合成は、アメリシウムを塩酸に溶解し、次に水酸化アンモニウム（NH
4OH）。次に、飽和シュウ酸溶液（C
2H
2お
4）を中和した溶液に加えると、くすんだピンク色のシュウ酸アメリシウム（III）結晶が沈殿します。沈殿が完全に起こったら、さらにシュウ酸を加えてスラリーを作ります。次に、シュウ酸アメリシウムとシュウ酸のスラリーを撹拌し、シュウ酸アメリシウムを濾過し、水で洗浄し、空気中で部分的に乾燥させます。[4]
その後、シュウ酸アメリシウムはプラチナボートで焼成されます。最初に炉で150℃（302℉）で乾燥され、その後350℃（662℉）に加熱されます。分解が始まると、シュウ酸塩は目的の黒い二酸化アメリシウムに変わります。新しく形成される二酸化アメリシウムにシュウ酸塩が残らないように、オーブンの温度を上げて800℃（1,470℉）に保持し、ゆっくりと室温まで冷却します。[4]
最新のアプリケーション
二酸化アメリシウムは、イオン化煙検知器で最も広く使用されているアメリシウム化合物です。二酸化形態は水に溶けないため、製造時に比較的安全に取り扱うことができます。
2010年代後半、ESAは深宇宙探査宇宙船や衛星用の放射性同位体熱電発電機（RTG）の電源として二酸化アメリシウムに注目してきました。二酸化アメリシウムを生産する完全に自動化された化学プロセスは、英国カンブリア州のセラフィールド原子力施設で実施される予定で、ブリストル大学の原子力研究者によって開発されました。これは、オークリッジ国立研究所で開発された歴史的な生産方法と同じ原理に基づいています。[5]
アメリシウムアルミニウム合金
アメリシウム-アルミニウム合金は、二酸化アメリシウムをアルミニウムと追加の融剤で溶融することによって形成されます。[6]作成された合金は中性子照射を受けることで他の超ウラン 核種を生成することができます。[7]
参考文献
- ^クリスティーヌ・ゲノー、アラン・シャルティエ、ポール・ フォサティ、ローラン・ヴァン・ブリュッツェル、フィリップ・マーティン（2020年）。「アクチニド酸化物の熱力学的および熱物理的特性」。包括的核物質第2版。7 ：111–154。doi ： 10.1016 / B978-0-12-803581-8.11786-2。ISBN 9780081028667. S2CID 261051636。
- ^ グリーンウッド、ノーマン・N. & アーンショウ、アラン (1997)。元素の化学(第2版)。ペルガモン・プレス。p. 1267。ISBN 978-0750633659。LCCN 97036336。OCLC 1005231772。OL 689297M 。
- ^ ウェルズ、アレクサンダー・フランク（1984年）。構造無機化学。オックスフォード：クラレンドン・プレス。ISBN 978-0-19-855370-0。
- ^ abc 「空気中でのシュウ酸アメリシウムの熱分解による二酸化アメリシウムの調製」（PDF）。オークリッジ国立研究所。1960年12月。 2013年5月2日閲覧。[永久リンク切れ ]
- ^ Verbelen, Yannick; Megson-Smith, David; Holland, Erin (2020). 「Am2RTG: Am2RTG: 放射性同位元素熱電発電機のための完全自律型、耐放射線性硝酸アメリシウムから二酸化アメリシウムへの変換プロセスフロー」doi :10.13140/RG.2.2.28490.80320.
{{cite journal}}:ジャーナルを引用するには|journal=(ヘルプ)が必要です - ^ 「アメリシウム-アルミニウム合金の製造」。KERNFORSCHUNG GMBH GES FUER。1974年1月。2013年6月29日時点のオリジナルよりアーカイブ。2013年5月3日閲覧。
- ^ 「アメリシウムの毒性プロファイル」（PDF）。米国保健福祉省。2004年4月。 2011年1月15日閲覧。
