蛍石の構造

蛍石構造は、化学式MX ₂の化合物に共通するモチーフを指します。^{[1] [2]} Xイオンは8つの四面体格子間サイトを占め、Mイオンは面心立方（FCC）構造の規則的なサイトを占めます。多くの化合物、特に一般的な鉱物である蛍石（CaF ₂）は、この構造を採用しています。

化学式M ₂ Xの化合物の多くは反蛍石構造を持つ。これらの化合物では、陰イオンと陽イオンの位置が蛍石（反構造）に対して逆になっている。陰イオンはFCC規則サイトを占め、陽イオンは四面体格子間サイトを占める。例えば、マグネシウムシリサイド（Mg ₂ Si）の格子定数は6.338Åで、マグネシウム陽イオンは四面体格子間サイトを占め、各シリサイド陰イオンは8つのマグネシウム陽イオンに囲まれ、各マグネシウム陽イオンは4つのシリサイド陰イオンに四面体状に囲まれている。^[3]

•
  フッ化カルシウムCaF2の蛍石構造_。 [ ^3]
•

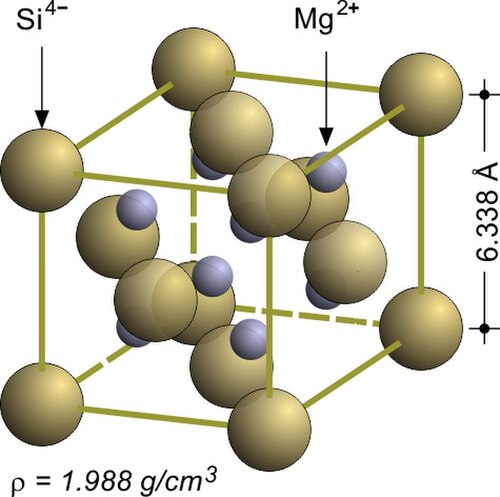

  _{マグネシウムシリサイドMg 2} Siの反フッ素石構造。 ^[3]

結晶学は、結晶性物質の構造を調べるための強力なツールです。構造と特性の関係を形成するには、物質の結晶構造を理解することが重要です。これらの関係は、結晶性物質の挙動を予測するのに役立つだけでなく、その特性を調整する能力も導入します。フッ化カルシウムは、蛍石構造を持つ結晶の典型的な例です。結晶学情報は、X線回折によって収集でき、結晶構造内の電子密度の場所に関する情報を提供します。Olex2 ^[4]などの最新のソフトウェアを使用すると、結晶学の出力ファイルから結晶構造を解くことができます。

•
  八面体結晶を示すフッ化カルシウムの拡張結晶構造。

フッ化カルシウムでは、カルシウム陽イオンは四面体サイトを占めるフッ素陰イオンに囲まれており、フッ素とカルシウムの配位数は 8:4 です。この比率は、フッ素とカルシウムの比率が 2:1 である化合物の化学量論と一致しています。この関係は、カルシウム陽イオンを取り囲む陰イオンの立方体配列として視覚化できます。

•

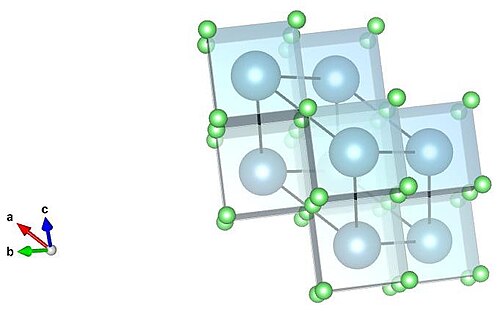

  フッ化カルシウムの立方体角共有の視覚化。カルシウムは青、フッ素は緑。
•

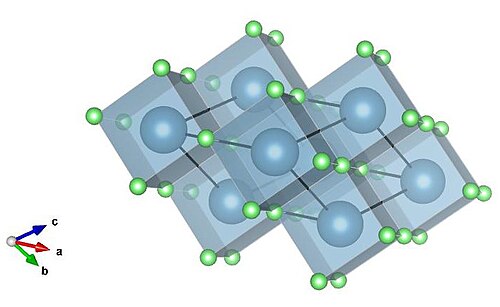

  立方体のコーナー共有を別の軸に沿って視覚化します。

最終セルを超えると、蛍石の拡張結晶構造は面心立方（fcc）充填構造（立方最密充填またはccpとも呼ばれる）で充填され続けます。^[5]この球状充填パターンはABCパターンに従い、球の各連続層が格子の隣接する穴の上に落ち着きます。対照的に、六方最密充填（hcp）は、ABABパターンで連続的に層状になります。これら2種類の充填は、球状充填の中で最も密に充填された形式です。^[6]

•

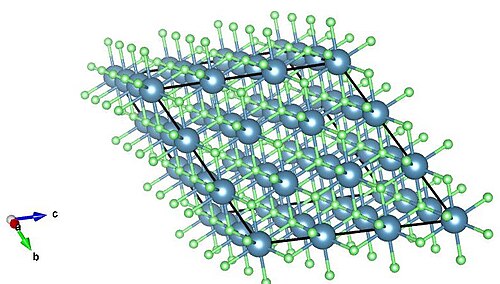

  フッ化カルシウムの拡張結晶積層構造。単位格子が 3 単位で拡張されています。
•

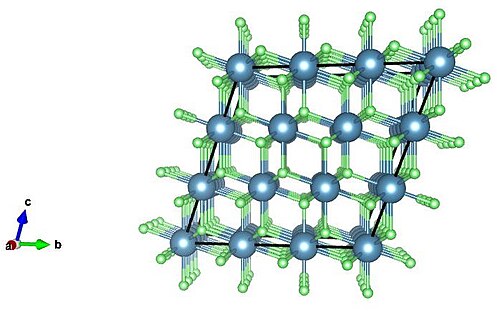

  フッ化カルシウムの拡張されたパッキング構造を別の軸に沿って見た図。拡張された単位セル。
