9M17 フレイタ

3M11 / 9M17
AT-2 スワッター
3M11 / 9M17 ; AT-2 スワッター
	3M11 フレイタ
タイプ	対戦車ミサイル
原産地	ソビエト連邦
サービス履歴
使用中	1964年～現在
生産履歴
デザイナー	ヌーデルマン OKB-16
仕様
質量	27キログラム（60ポンド）
長さ	1,160 mm (46 インチ)
直径	148 mm (5.8 インチ)
翼幅	680 mm (27 インチ)
弾頭	熱
弾頭重量	5.4 kg (12 ポンド)
エンジン	固体燃料ロケット
運用; 範囲	0.5～2.5キロメートル（0.31～1.55マイル）
最高速度	160 m/s (360 mph)
ガイダンス; システム	無線コマンド
ステアリング; システム	マクロス
発射; 台	Mi-4、Mi-8、Mi-24、Mi-25、BRDM-1、BRDM-2

3M11 フレイタ（フルート、NATO報告名AT-2スワッター）は、ソビエトのMCLOS無線指揮対戦車ミサイルです。さまざまな改良型が9M17ファランガと呼ばれています。

発達

このミサイルは、ヌーデルマン OKB-16 設計局によって開発された。3M6シュメルとほぼ同時期に、地上発射機とヘリコプターの両方で使用できる大型対戦車誘導ミサイルとして開発された。3M6 の問題点のいくつかを解決し、はるかに高速で、射程距離がわずかに長くなった。これらの改良は、誘導線の代わりに無線リンクを介してコマンドを送信することで実現され、ミサイルの飛行速度が向上した。しかし、妨害に対して脆弱になった。このミサイルシステムは、1964 年 9 月にソ連のニキータフルシチョフ首相に披露され、その後すぐに採用された。

歴史

3M11は、ヘリコプターから配備された最初のソ連製対戦車誘導ミサイルでした。少数がMi-4AVに搭載されました。このミサイルは、 Mi-8 のほか、Mi-24および Mi-25 シリーズのヘリコプターにも配備されました。また、 BRDM-1およびBRDM-2歩兵戦闘車にも配備されました。

3M11 フレイタには問題があった。あるロシアの情報源は、このミサイルを「その複雑さと信頼性の低さで有名」と表現している。また、このミサイルの射程距離は不十分であると感じられた。このミサイルの改良版が開発された。9M17ファランガ (NATO 報告名AT-2B ) である。外見上、このミサイルは非常に似ているが、9M17 の射程距離は 3.5 km に延びている。標準生産版は 9M17Mファランガ-Mで、1968 年に配備された。

次の開発は、SACLOS誘導を統合することであり、その結果、9M17P Falanga-P（NATO報告名AT-2 Swatter-C）が誕生しました。これは1969年に就役しました。製品の改良版である9M17MPが開発され、エンジンと信号灯が改良されました。

このミサイルは、Mi-24 プラットフォーム上でその後の戦争で広く使用されました。

ソ連軍では9K114 シュトゥルムATGMに置き換えられました。

一般的な特徴（3M11 フレイタ）

長さ: 1,160 mm
翼幅: 680 mm
直径：148mm
打ち上げ重量：27.0 kg
速度: 150～170 m/s
範囲: 500 m - 2.5 km
最大射程距離までの時間：17秒
ガイダンス：無線コマンドMCLOS
弾頭：5.4kg HEAT 500mm vs RHA；改良型では最大650mm vs RHA。^[1]

モデル

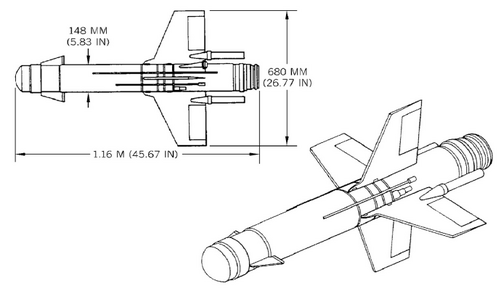

3M11 フライタ MCLOS (NATO 報告名AT-2A スワッター A )

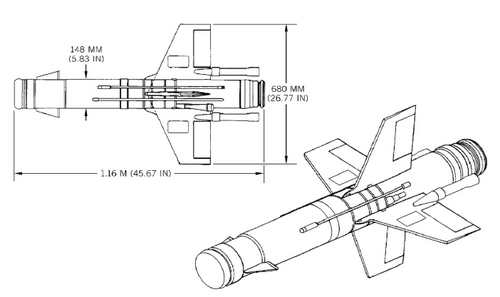

9M17 ファランガ（NATO報告名AT-2B スワッター B）：射程距離が 3.5 km に増加しました。
- 9M17DB Mi-8TBと連動するように改良されたシステム

9M17M ファランガ-M MCLOS : 発射重量 29 kg (64 ポンド)、最大射程 3,500 m。1973 年のモスクワパレードで初めて公開されました。

9M17P ファランガ-P (NATO報告名AT-2C スワッター C ): 最初のSACLOSバージョン。打ち上げ重量 29 kg。
- 9M17MPエンジンと誘導灯を改良。最大射程距離4,000m。
- 9M17N

オペレーター

現在のオペレーター

アンゴラ- 9M17M ファランガ-M. ^[2]^：434
ハンガリー- 3M11 ファランガ。^[2]^：102
ニカラグア- 9M17 スコーピオン。^[2]^：408

元オペレーター

アフガニスタン- Mi-24A攻撃ヘリコプターに使用。^[3]
ブルガリア^[3]
チェコスロバキア^[4]^：768年- 後継国に引き継がれた。
チェコ共和国
東ドイツ^[4]^：768機- Mi-24Dに使用され、その後統一ドイツ国家に引き渡され、その後すぐに退役した。
エジプト^[5]^{: 98}
イラク- Mi-24で使用。^[5]^{: 101} 2003年のイラク侵攻以来使用されていない。
リビア・アラブ・ジャマーヒリーヤ- ヘリコプターに搭載。^[5]^{: 108}
ペルー- Mi-24Dヘリコプターに使用。^[3]
ポーランド^[4]^{: 772} - Mi-24Dのみで使用、退役。
ロシア- 訓練の標的としてミサイルを使用している。
ルーマニア^[4]^{: 772}
スロバキア
ソビエト連邦^[5]^：34 - 後継国に引き継がれた。
南イエメン^[5]^：118 - 統一イエメン共和国に引き継がれた。
シリア^[5]^{: 115}
イエメン^[6]
