 灰色のセラミックパッケージに入った Intel A80186 プロセッサ | |
| 一般情報 | |
|---|---|
| 発売 | 1982年1月 |
| 製造中止 | 2007年9月28日[1] |
| 共通メーカー | |
| パフォーマンス | |
| 最大CPU クロックレート | 6MHz～25MHz |
| FSB速度 | 6MHz～25MHz |
| データ幅 | 16ビット |
| アドレス幅 | 20ビット |
| アーキテクチャと分類 | |
| 応用 | デスクトップ、組み込み |
| テクノロジーノード | 3μm [3]から 1μm [4] |
| 命令セット | 86-16 の |
| 物理的仕様 | |
| トランジスタ |
|
| コプロセッサ | 8087以降、80C187 (80C186 のみ) |
| パッケージ | |
| ソケット | |
| 製品、モデル、バリエーション | |
| 変異体 | |
| 歴史 | |
| 前任者 | インテル 8088 |
| 後継者 | Intel 80386 ( 80286も 1982 年初頭に導入されたため、80186 と同時期に登場しました) |
| サポート状況 | |
| サポートされていません | |

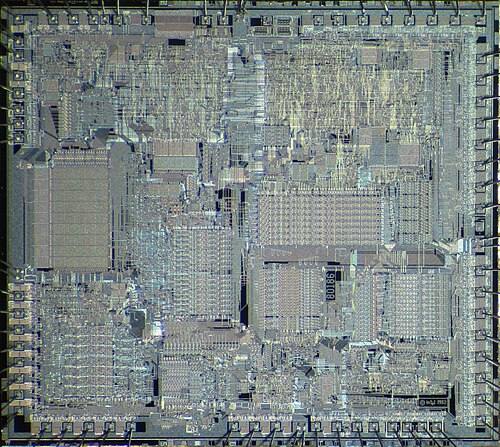

Intel 80186は、 iAPX 186 [5]または単に186とも呼ばれ、 1982年に発表されたマイクロプロセッサおよびマイクロコントローラです。Intel 8086をベースにしており、 Intel 8086と同様に、 20ビットのアドレスバスと多重化された16ビットの外部データバスを備えています。8ビットの外部データバスを備えた80188バリアントも利用可能でした。
説明
80186 シリーズは、必要な集積回路の数を減らすために設計されました。クロック ジェネレータ、割り込みコントローラ、タイマー、ウェイト ステートジェネレータ、DMAチャネル、外部チップ選択ラインなどの機能が含まれています。外部メモリを備えた マイクロコントローラとして、多数の組み込みシステムで使用されました。
80186 の初期のクロック レートは 6 MHzでしたが、特にアドレス計算用にマイクロコードが使用できるハードウェアが多かったため、多くの個別の命令が同じクロック周波数の 8086 よりも少ないクロック サイクルで完了しました。たとえば、共通レジスタ + 即値 アドレッシング モードは、メモリ位置がオペランドとデスティネーションの両方である場合に特に8086 よりも大幅に高速でした。乗算と除算も大幅に改善され、元の 8086 よりも数倍高速になり、マルチビット シフトは 8086 のほぼ 4 倍の速さで実行されました。
80186 では、いくつかの新しい命令が導入されました (一部のデータシートでは 8086-2 命令セットと呼ばれています[引用が必要] ) : enter / leave (スタック フレームを処理するときにいくつかの命令を置き換える)、pusha / popa (すべての汎用レジスタをプッシュ/ポップする)、bound (配列インデックスを境界に対してチェックする)、およびins / outs (文字列の入力/出力)。 push、imul 、およびマルチビット シフト命令用に便利な即時モードが追加されました。これらの命令は、同時代の 80286 および後継チップにも含まれていました。[b]
バリエーション

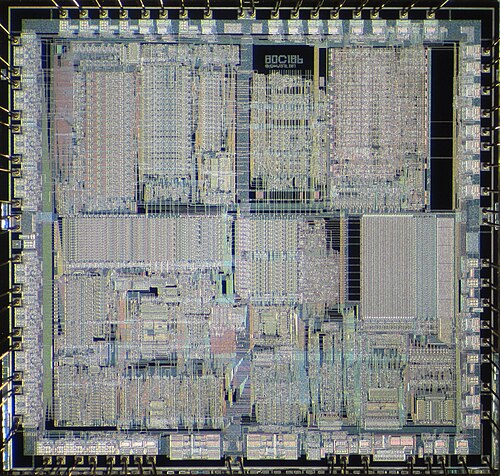

（再設計された）CMOSバージョンの80C186では、DRAMリフレッシュ、省電力モード、および80C187浮動小数点数値コプロセッサへの直接インターフェイスが導入されました。インテルは1985年頃にこのマイクロプロセッサを富士通株式会社に二次供給しました。 [6]インテル80186バージョンの両方のパッケージは、1985年第3四半期に68ピンPLCCおよびPGAでサンプル提供されました。 [7] 1.5μm HMOS-IIIプロセスを使用した12.5MHzのインテル80186-12バージョンは、100個数量で36ドルでした。 [8] CHMOS III-Eテクノロジを使用した12.5MHzのインテル80C186バージョンは、通常負荷で約90mA、省電力モードではわずか32mAを使用します。68ピンPLCC、CPGA、またはCLCCパッケージで提供されました。[9]
インテルM80C186組み込みコントローラの軍用バージョンは、10MHzと12MHzのバージョンで提供されていました。これらはMIL-STD-883 Rev. CおよびMIL-STD-1553バスアプリケーション規格を満たしていました。12MHz CHMOSバージョンの消費電流は約100mAです。利用可能なパッケージは68ピンCPGAとCQFPでした。10MHz M80C186 PGAバージョンは、100個単位で378ドルで提供されていました。[10]
80C186EBは、1μm CHMOS IV技術を使用した特定用途向け標準製品向けの完全静的設計です。3ボルトと5ボルトのバージョンがあり、84ピンPLCCと80ピンEIAJ QFPパッケージで提供されました。1,000個単位で16.95ドルで販売されました。[11]
Intel 80C186EC には、4 つの DMA チャネル、2 つの割り込みコントローラ、2 つのシリアルチャネルを制御する 22 の I/O、および 4 つのタイマーが含まれています。このバージョンは、1,000 ユニット単位で 17.70 米ドルで入手可能でした。このマイクロコントローラは、5 ボルト バージョンのみで入手可能です。Intel 80C186EC と 80C186EA の両方に、アイドル、パワーダウン、およびパワーセーブの 3 つの異なる電源管理モードが含まれています。80C186EA には、5 ボルト バージョンと 3 ボルト バージョンの両方があります。
80C186XLバージョンは20MHzまで利用可能で、既存の80C186のCMOSバージョンと互換性があり、25%の性能向上と50%の消費電力削減を実現している。このバージョンでは1μmのCHMOSプロセス技術が採用されている。80C186EAと80C186XLはどちらも1,000個単位で11.80ドルで販売されている。[12]
80188シリーズ
 Intel R80C188XL20 は、80188 プロセッサの LCC バリアントです。セラミック ヒート スプレッダと、底面に金メッキの接点を備えています。 | |
| 一般情報 | |
|---|---|
| 発売 | 1982 |
| 製造中止 | 2007年9月[13] |
| 共通メーカー | |
| パフォーマンス | |
| 最大CPU クロックレート | 6MHz～40MHz |
| データ幅 | 8ビット |
| アドレス幅 | 20ビット |
| アーキテクチャと分類 | |
| テクノロジーノード | 3μm [15]から 1μm [16] |
| 命令セット | 86-16 の |
| 物理的仕様 | |
| トランジスタ |
|
| コア |
|
| コプロセッサ | インテル 80187 |
| パッケージ | |
| ソケット | |
| 製品、モデル、バリエーション | |
| 変異体 |
|
| 歴史 | |
| 前任者 | インテル 8088 |
| 後継者 | Intel 80386 ( 80286も 1982 年初頭に導入されたため、80186 と同時期に登場しました) |
8ビットの外部データバスを備えた80188バリアントも利用可能でした。これにより、周辺機器への接続が安価になりました。ただし、16ビットレジスタと1メガバイトのアドレス範囲は変更されていません。スループットは1秒あたり100万命令でした。[17] Intelは、1985年頃に このマイクロプロセッサを富士通株式会社に二次供給しました。 [18] Intel 80188バージョンの両方のパッケージは、1985年第3四半期に68ピンPLCCとPGAでサンプル提供されました。[19] 1ミクロンCHMOS IVテクノロジを使用したアプリケーション固有の標準製品 用の完全スタティック設計の80C188EBが利用可能でした。これらは、84リードPLCCの3ボルトおよび5ボルトバージョンと、80リードEIAJ QFPバージョンで利用可能でした。1,000個単位で15.15ドルで入手できました。[20]
80188 シリーズは、外部メモリを備えたマイクロコントローラとして、組み込みシステム向けに設計されました。そのため、必要なチップの数を減らすために、クロック ジェネレータ、割り込みコントローラ、タイマー、ウェイト ステートジェネレータ、DMAチャネル、外部チップ選択ラインなどの機能が搭載されました。N80188 は 8087 数値コプロセッサと互換性がありましたが、80C188 は互換性がありませんでした。ESC 制御コードが統合されていませんでした。
用途
パソコンの場合
80186 に搭載されていた統合ハードウェアは、数か月前にリリースされた8088ベースのIBM PC用にIBMが選択したサポート チップと互換性がなかったため、このチップは PC 市場で広く普及しませんでした。IBM は、1984 年 8 月にリリースされた後継機であるIBM PC/ATに80286 を選択しました。他のほとんどの PC 互換機メーカーもこれに追随しました。
いずれにせよ、いくつかの有名なパーソナル コンピュータでは80186 が使用されていました。
- デンマークRegnecentralen：CCP/Mを実行するRC750パートナー
- デンマークのRegnecentralen：CCP/Mを実行するRC759ピコライン
- オーストラリアのダルモント・マグナム・ラップトップ、最初のラップトップの1つ
- Wang Office Assistantは、PCのようなスタンドアロンのワードプロセッサとして販売されています。
- MAD-1、モジュラー設計の準IBM PC互換デスクトップコンピュータ
- Pronto System 16、別のPC互換機
- Mindset、非常に初期のグラフィックワークステーション
- Siemens PC-D ( IBM PC と 100% 互換ではないが、 MS-DOS 2.11を使用)
- スウェーデンの学校用コンピュータCompis
- フランス製SMT-Goupil G4
- RM Nimbus PC-186、英国の学校用コンピュータシリーズの最初のバージョン
- カナダの学校用コンピュータ、Unisys ICON
- ABSのORBコンピュータ[21]
- HP 100LX、HP 200LX、HP 1000CX、およびHP OmniGo 700LX
- Tandy 2000デスクトップは、当時としては鮮明なグラフィックスを備えた、ある程度PC互換のワークステーションでした。
- Telex 1260、デスクトップPC-XT互換
- フィリップス：はい
- ノキアミクロミッコ2
- IBM PCラジオ
上記のパーソナルコンピュータ向け80186のスタンドアロン実装の例に加えて、少なくとも2つの「アドイン」アクセラレータカード実装の例がありました。BBC Master 512は、 512KBのRAMを搭載した80186-10を搭載したBBC Masterシリーズのコンピュータ用のAcornのプラグインであり、Orchid Technology PC Turbo 186は1985年にリリースされました[22]。これは、オリジナルのIntel 8088ベースのIBM PC（モデル5150）で使用することを目的としていました。
その他のデバイス
Intel 80186 および 80188 は、主にコンピューター以外の電子機器に組み込まれることがよくあります。例:
- 80186はMicrotek 8086インサーキットエミュレータを制御するために使用されました。[23]
- 80188 は、1991 年にリリースされた Intel 14.4EX モデムに組み込まれました。16 MHz プロセッサは、モデムの前方誤り訂正、トレリス変調、エコーキャンセルに必要な複雑なアルゴリズムを実行するために使用されました。
- FAX /モデム ISAカードである第2世代SatisFAXtionボードはこのプロセッサを使用しています。[24]
- IBM 7171プロトコルコンバータは、ASCII 文字指向の端末をIBMメインフレーム上のIBM 3270端末のように見せかけましたが、 [25]そのCPUにはIntel 80186が使用されていました。[26]
- これは、Digital Equipment Corporation のDECtalk音声合成システムのコントローラ カードにも使用されました。
人生の終わり
2006年3月30日、インテルは80186と80188の生産を、80386や80486などの他のプロセッサモデルとともに、2007年9月末に終了すると発表しました。[27] [28]ピンと命令の互換性のある代替品は、さまざまなサードパーティソースによって引き続き製造される可能性があり、[29] FPGAバージョンは公開されています。[30]
参照
注記
- ^ 実際、reg+regやreg+reg+immediateを含むすべてのバリアントの方が高速でした。
- ^ 80286 の命令セットは 80186 の命令セットのスーパーセットであり、さらに保護モード用の新しい命令が加えられています。
