HP200LX

ヒューレット・パッカード 200LX

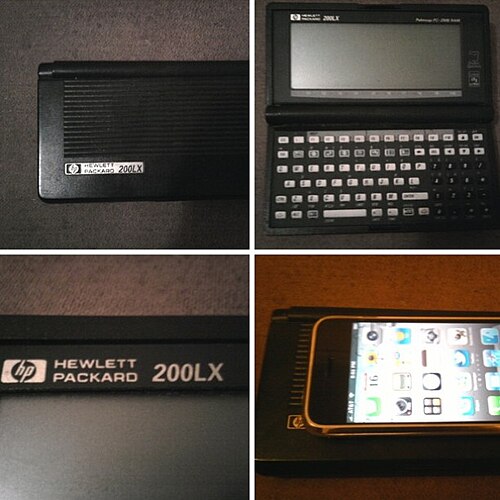

ケースオープン
メーカー	ヒューレット・パッカード
タイプ	パームトップPC
発売日	1994年8月; 30年前 （1994年8月）
製造中止	1999年12月
オペレーティング·システム	ヒューレット・パッカードMS-DOS 5.0
CPU	80186互換「ホーネット」@ 7.91 MHz
メモリ	1/2/4 MB RAM
リムーバブルストレージ	SRAM、ATA フラッシュ、コンパクト フラッシュ。サードパーティ ドライバーを使用すると最大 2 GB。
グラフィックス	CGA 640×200 (2色) CGA 320x200 (4色)
力	取り外し可能な単三電池 2 本、CR2032コイン型電池 1 本、オプションの AC アダプター
寸法	16 × 8.64 × 2.54 cm（6.3インチ × 3.4インチ × 1インチ）
前任者	HP100LX
後継	HP300LX

HP 200LX パームトップ PC (F1060A、F1061A、F1216A) は、プロジェクトFelixとしても知られ、1994 年 8 月にヒューレット・パッカード社が発表した携帯情報端末です。 ^{[1] [2]}パームトップ PCと呼ばれることも多く、いくつかの例外はあるものの、モノクログラフィックディスプレイ、QWERTY キーボード、シリアルポート、 PCMCIA拡張スロットを備えたパームトップ形式のDOS互換コンピュータであることが注目されました。略語の「LX」は「Lotus Expandable」の略です。^[3]

入力は、標準的なノートパソコンの約 25% 未満のサイズのクラムシェルスタイルのケースに収められた、数字キーパッド付きの小型のQWERTYキーボードで行います。このパームトップは、2個の AAアルカリ電池またはNi-Cd充電式電池で約 30 ～ 40 時間動作し、12 V DC 壁面アダプタでバッテリー (Ni-Cd と NiMH の両方) を充電できます。

HP 200LX には、Intel 80186互換の組み込み中央処理装置「Hornet」が搭載されています。これは約 7.91 MHzで動作し (最大 15.8 MHz までアップグレードまたはオーバークロック可能)、1、2、または 4  MBのメモリを搭載しています。そのうち 640  KBはRAMで、残りは拡張メモリ(EMS) またはメモリベースのストレージ スペースとして使用できます。アフターマーケット アップデートにより、メモリ チップを最大 64 MB まで拡張できるため、PCMCIA スロットをモデムまたはイーサネットカード用に解放できます。Silicom、Accton 2212/2216、Netgear FA411、および Sohoware ND5120 のネットワーク カードと互換性があります。 HP 200LX はIBM PC / XTと互換性があり、ROM からMS-DOS 5.0 を実行するため、コードがIntel 8086、8088、または80186 CPU 用に記述され、CGA グラフィックスを使用して実行できる限り、フルサイズの PC 互換コンピュータで実行されるほぼすべてのプログラムを実行できます。また、保護モードを使用する必要がない限り、80286 CPU 用に記述されたプログラムも実行できます。最大150 mA で 5 V をサポートする16 ビットPCMCIAタイプ II 拡張スロット、 SIR互換の赤外線ポート、およびフルシリアル ポート(ただし、スペースの制約により独自のミニ コネクタを使用) を備えています。

内蔵ソフトウェアスイートはROMから実行され、Lotus 1-2-3 Release 2.4スプレッドシート、^{[4] [5] [6]}カレンダー、電話帳、ターミナル、Lotus cc:Mail、科学/ビジネス用電卓（およびその他のアプリケーション）が含まれています。大容量のCompactFlashストレージカードとシリアルマウスを使用すると、Microsoft Windows 3.0をパームトップで実行できます。Windowsの実行はハードウェアによって制限され、実行できる最大バージョンはリアルモードでのWindows 3.0です。ただし、Windows用のWord 1.xとExcel 2.xは実行でき（リアルモードで実行できるため）、MS Office形式と互換性のあるファイルを作成できます。解像度640×200のCGA互換4階調グレースケールLCD画面にはバックライトがありません。 2004年以降、サードパーティからエレクトロルミネセントバックライトの取り付けが利用可能になりましたが、2倍および4倍ズームモードを使用せずに小さなパームトップを効果的に使用するには、鋭い視力が必要です。

真の CGA ディスプレイではテキスト モードでの再定義可能なフォントは許可されておらず、ハードウェア コード ページ 437がサポートされていますが、HP 95LX は代わりにコード ページ 850 をサポートしています。^[7] HP 100LX 以降、LX シリーズはコード ページ 437 と 850 の両方に対してユーザーが切り替え可能なテキスト モード ROM フォントと、ソフトウェア定義可能な RAM フォント (KEYBEZ 経由のコード ページ 437G、437T、852、866 )をサポートしています。^{[8] Lotus 1-2-3 は内部的に}Lotus International Character Set (LICS)を使用していますが、文字は表示および印刷のためにコード ページ 850 に変換されます。

HP 100LXパームトップPC（1MBモデルはF1020A、2MBモデルはF1022A）^[9]は、プロジェクトCougarとしても知られ、200LXの直接の前身です。1993年に発売され、国際英語、米国英語、フランス語、ドイツ語、スペイン語の各バージョンがあり、キーボードとメッセージがローカライズされていました。^[9] Hornet CPUとMS-DOS 5.0を含め、ほぼ同じですが、組み込みアプリケーションのバージョンが古いです。

HP Palmtop FXは、1993年に最大2MBのフラッシュメモリを搭載したHP 100LXの派生型です。^[10] FATフラッシュディスクイメージは、特別なFLASHDSK.EXEユーティリティを使用して作成し、F:ドライブに書き込むことができました。^[11]ある情報源によると、これは韓国の保険会社向けに開発されたものです。^[12]

HP 200LX AIAは、保険会社American International Assurance（AIA）向けに製造されたHP 200LXの2MB倍速版です。 ^[13]

HP 1000CX パームトップ PC (1995 年 3 月の 1 MB モデルは F1203A、1997 年 2 月の 2 MB モデルは F1222A) は、プロジェクトPumaとしても知られ、200LX のエコノミー バージョンですが、ROM 内の MS-DOS 5.0 オペレーティング システム以外のソフトウェアは組み込まれていません。たとえば、コカコーラの倉庫管理者の間で広く使用され、独自の物流ソフトウェアをマシンにロードしました。この PC は黒色のクラムシェルで、200LX は濃い緑色のケースです。

HP OmniGo 700LX Communicator Plus (F1206A)、コードネームColumbia は、シンガポールの HP 電卓部門のプロジェクトでした。HP OmniGo 700LX は、ワイヤレス モビリティのために Nokia 2110 GSM 携帯電話に搭載できるように再設計された 2 MB の HP 200LX です。HP 200LXマザーボードは、 Nokia データ カード用の 2 番目の PCMCIA スロットをサポートするように工場で変更されました。Nokia 電話が比較的大きいため、HP OmniGo 700LX は大きな小石形のケースを備え、電話が接続されたハンドヘルドになっています。これは、HPとノキアの提携計画の一環として1995年後半に発表され、^[14] 1996年3月に出荷が開始されました。^[14] HP OmniGo 700LXの生産は、ノキア2110携帯電話が後継の携帯電話によって時代遅れになった後に終了しました。このデバイスは、最初のスマートフォンであるノキアのCommunicator 9000の先駆けと見なすことができます。

HP 95LXパームトップPC（512KBモデルはF1000A、1MBモデルはF1010A）は、1991年4月に基本設計を導入した。社内ではプロジェクトJaguarと呼ばれていた。5.37MHzで動作するNEC V20 CPU（Intel 80186命令セット互換性と追加のIntel 8080エミュレーションモードを備えた拡張Intel 8088クローン）を搭載しているが、1/4CGA解像度のLCD画面とMDA互換（CGAではなく）グラフィックスチップのため、PCアプリケーションの実行が制限されている。HP 95LXはほとんどの場合、特別なLXグラフィックスモードでのみグラフィックスを表示した。MS -DOS 3.22を実行し、Lotus 1-2-3リリース2.2を内蔵している。^{[15] [16]}また、単3電池が切れた場合のメモリバックアップ用にCR2032電池も含まれている。

HP OmniGo 100 Organizer Plus (F1305A/F1310A) は、LXシリーズのより洗練された後継機として設計され、HP-12C電卓の機能を組み込んでいました。これは GUI ベースで、ペン入力またはキーボードで制御されます。ただし、変更されていない DOS プログラムを実行する汎用性には欠けていました。通常の操作モードは、Datalight ROM-DOS 6.22で実行される DOS ベースのPEN/GEOS 2.1 とGraffiti手書き認識でした。これは電卓の代替品としては広く受け入れられず、Palm および Pocket PC が PDA として受け入れられるようになりました。1 MB の RAM を搭載し、Intel 80186と命令セット互換の 16 MHz NEC V30HL CPU を搭載した高度に統合されたシステム コントローラであるVadem VG230 /V5H ^[17]をベースにしていました。

HP は、 Windows CE製品ライン ( HP 300LXから始まる)を導入するためにこの製品ラインの製造を中止しましたが、このハードウェアに対する強い関心は続いていました。これは、デスクトップ PC から多くのソフトウェアが提供されている MS-DOS オペレーティング システムを実行する HP の最後のパームトップであり、1-2-3 やQuickenなどの便利なソフトウェア バンドルが付属していました。CE などの Windows ベースのオペレーティング システムを搭載したマシンと比較すると、DOS プログラムはよりコンパクトで効率的であり、Software Carousel などのプログラムを使用すると、一度に多くのアプリケーション プログラムを読み込むことができます。

デバイスのメンテナンスと拡張のために、サードパーティによるアップグレード、修理、改修が利用可能です。^{[18] [19] [20]}

HP 200LXは小型だったため、日本では非常に人気があった。そのため、その終焉をきっかけに、オープンソースの取り組みとして、Morphy One  [ja]というグループが主導し、2001年にAMD Élan SC400ベースの代替機を設計・販売した。^[21]しかし、このプロジェクトを担当した会社が2003年に倒産するまでに、プロトタイプは1台しか作られなかった^{。[22]何百人もの人が新しいパームトップに前払いした保証金を失ったため、これは}詐欺だったと主張する人もいる。プロジェクトリーダーたちは、携帯電話製造業界からの強い需要により、主要な電子部品が入手できないと主張した。^[23]

• HP 200LX ケースの一般的な問題は、射出成形されたケース上部に関連しています。右側のヒンジとケースのブレンドは、プロセス中に流動性が悪く、ひび割れが発生し、ストレスがかかった状態でヒンジ全体に広がり、故障の原因となります。これは、スーパーグルーなどの方法 (工業用スーパーグルーが推奨されます) を使用して補強および修復できます。また、小さな薄い長方形の金属片を使用して、ひび割れが発生したクラムシェルの右上隅にエポキシで固定することもできます。これにより、その領域がさらにサポートされ、この問題を防止および/または修復できます。
• この設計のもう 1 つの弱点は、ケースを開くラッチの故障です。この問題は、消しゴムから切り取った薄いスライス、余ったシリコン キット、または「スーパー スポンジ」をラッチ内に「バネ」として配置することで簡単に修復できます。
• 電池の液漏れにより LCD のフラット ビデオ ケーブルが破損する可能性があるため、HP 200LX では高品質の AA 充電式電池のみを使用してください。
• 老朽化したモデルでは、ディスプレイのピクセル列が失われる場合があります。これは、ディスプレイ自体の SMD (表面実装デバイス) チップの 1 つで 1 つ以上のピンが外れることで発生します。多くの場合、SMD リフロー ツールまたは非常に細い (0.2 mm) 先端のはんだごてを使用して、問題のあるチップのピンをリ​​フロー (再はんだ付け) することで修復できます。
• 頻繁に使用すると、スペースバーと Enter バーが外れてしまうことがあります。その場合はキーボードの交換が必要です。
• 頻繁に開閉すると、画面とマザーボードの間の長いフレックス ストリップ コネクタがハウジングの内部コンポーネントと擦れて破れてしまうことがあります。通常、破れてしまった場合、修復するにはフレックス ストリップを交換するしかありません。
• 反応しないキーボード キーの修正。HP 200LX の内部では、キーボードはメイン ボードに「リボン」を介して接続されています。リボンにはグラファイト パッドがあり、メイン ボードにメッキされた金パッドと物理的に接触します。キーが反応しなくなるのは、この接続が弱くなると発生します。この問題を解決するには、「リボン」の各グラファイト パッドに導電性の銀色塗料 (サーキットライター ペンなど) を塗布します。小さな円に切り取った銅テープを使用することもできます。このテープはグラファイト パッドにしっかりと密着し、銀色塗料よりも確実に長持ちする接続を実現しますが、どちらも問題なく機能します。これは繊細な作業であり、電子機器の修理経験がほとんどない人にとっては、HP 200LX を分解後に組み立て直すのは困難かもしれません。ただし、導電性の銀色塗料を慎重に塗布すれば、問題を完全に解決できます。別の原因としては、グラファイト パッドが接続するマザーボード パッドの腐食が考えられます。これは、パッドを細かいスチール ウールで磨くことで解決できます。

• HP 100LX/HP 200LX のデジタル - アナログ コンバーターはオーディオ トーンを再生できません。代わりに、バッテリーの寿命と充電を監視します^{[引用が必要]}。
• このデバイスはハードディスクからの読み取り用のBIOSサービス（INT 13h ）を提供していない。この目的のためにドライバが部分的に書かれている（MINIX 2.0を起動するため）。^[24]

• HP 200LX は、NASA ディスカバリー OV103 ミッションSTS-95 (ジョン・グレン上院議員の最後のミッション) の電子鼻(E-Nose) 実験 (この装置はジェット推進研究所 ( JPL ) とカリフォルニア工科大学 ( Caltech )が共同で開発) に使用されました。JPL のダン・カーモンが管理したこの実験は成功しました。
• HP 200LX は、Stefan Peichl のソフトウェアを使用して、比較的低品質のビデオおよびサウンド ファイルを再生できます。また、サウンドの録音も可能ですが、これも比較的低品質です。HP 200LX と互換性のある PCMCIA サウンド カードは知られていません。ただし、Yamaha MU10 MIDI サウンド ジェネレーター (ao) は、Voyetra または GSPlay MIDI プログラムを使用してシリアル ポート経由で動作し、Terrence Vergauwen は、PCMCIA パラレル ポート カードと OPL3LPT (パラレル ポート経由の Adlib 互換サウンド カード) を使用してゲームを行っています。
• HP 200LX でインターネットを閲覧できるようにするソフトウェアとハ​​ードウェアが利用可能です。
• HP マシン 100LX、200LX、1000CX、および OmniGo 700LX に印刷されているシリアル番号の意味は次のとおりです。

XXYWWNNNNNN

XX = 製造国（例：SG = シンガポールなど）

Y = 製造年、最後の桁 (例: 6 = 1996)

WW = 製造年の週

NNNNN = 指定された週に製造された特定のユニットの数

HP 200LX には 多くのイースター エッグが組み込まれています。 既知のものは次のとおりです。

このイースター エッグは、HP 200LX の内蔵ゲーム「Lair of Squid」にあります。ゲームの起動画面で、ユーザーが「gallery」という単語 (フランス語のパームトップでは「gallerie」、ドイツ語のパームトップでは「siegergalerie」、スペイン語のパームトップでは「galeria」) を入力すると、HP 200LX の開発に携わった主要なソフトウェア開発者の写真が入った迷路の「一部」に配置されます。ユーザーは、廊下の端にあるドアを通ってこのギャラリーから出ることができます。写真に写っているソフトウェア開発者は、左から右、次に左から右というように、次のようにリストされています。

• アンディ・グリック
• パット・メゴワン
• エヴェレット・ケイザー
• ビル・ジョンソン
• リン・ウィンター
• スーザン・ウェクスラー
• エリック・エヴェット

廊下の右側の最後のパネルには、感謝のメッセージが記載されています。

この手のひらサイズの端末を実現してくれたHPの皆さんとすべての企業に心から感謝します。Felix S/Wチーム

開発者の写真は「驚くべき」と評されている。^[要出典]

このイースターエッグは、HP 200LX のセルフテスト モードにあります。パームトップの電源をオフにして、ESC+を押しONてセルフテスト モードを開始し、カーソルをディスプレイ オプションまで下げます。14 回押してさまざまな画面を順に表示すると、リメリック詩の形式でサンプル テキストの画面が表示されます。詩は次のとおりです。 ↵ Enter

かつてHPからこんなものがありました

ポケットに収まるサイズだよ。
原始人はじっと見つめ
て髪の毛を引っ張り出すだろう

そして、「これは一体何なのだろう？」と疑問に思うのです。

このイースターエッグは、HP 200LX のセルフテスト モードにあります。パームトップの電源をオフにして、+を押してセルフテスト モードを開始し、カーソルをディスプレイ オプションまで移動します。+を押し、そのまま13 回押し続けると、ソフトウェア開発チームが直面しているビジネス上の問題に関する謎めいた詩が表示されます。詩は次のとおりです。 ESCONCTRL↵ EnterALT↵ Enter

ネコ科の動物

フォーラムに向かう途中で、面白いことが起こりました
。定足数を探しているグループに出会ったのです。
彼らは、バーグ・オン・ザ・ワイヤーという街から来ていました。
私がその街を説明しようとしたら、あなたは私を嘘つきと呼ぶでしょう。彼らは 、彼らの宝物を分かち合うという疑わしい喜びのために、
私にかなり高額の料金を請求しようとしました。 「私はとても善良な人間です（私の言葉を覚えているなら覚えておいてください）」 「しかし、ディケンズ、私は絶対に支払いません！」 そして、私は詩を交えて彼らを退屈させ続けました。

それから私はフォーラムへ向かいました。

このイースターエッグは、HP 200LX のセルフテスト モードにあります。パームトップの電源をオフにして、+を押してセルフテスト モードを開始し、カーソルをディスプレイ オプションまで移動します。+を押し、押したまま13 回押すと、HP LX パームトップの歴史と未来に関する寓話的な詩が表示されます。詩は次のとおりです (HP 95LX、HP 100LX、HP 200LX のプロジェクト名はそれぞれ「Jaguar」、「Cougar」、「Felix」であり、「Felix」はQuicken を搭載した最初の LX であることに注意してください)。 ESCONCTRL↵ Enter⇧ Shift↵ Enter

9つの命には猫がいて、それぞれの猫には名前がある。

どれも違っていて、同じものはない。
ジャガーが1位で、大きな音を立てた。
次はクーガー。ああ、なんと高く舞い上がったことか。
フェリックスが3位で、私の心は高鳴った。

次に何が起こるかは誰にも分からない、時計は刻々と進んでいる。

このイースター エッグは、HP 200LX の組み込みシステム マネージャーにあります。この「イースター エッグ」は、イースター エッグというよりは開発ツールに近いかもしれませんが、いずれにしても、ユーザーは最初に青いキーを押して「その他のアプリケーション」を起動することで、この機能を表示できます。次に、を押したまま4 回押し、その後1 回押します。キーを押し続けている間、ユーザーは、システム マネージャーに登録されているシステム マネージャー準拠 (.EXM) プログラムに関するデータの列と、その他の難解なプログラム情報を確認できます。 &...ALTF9F10ALT

HP 200LX には、Andrew Gryc によって作成された、文書化されていない HEXCALC という計算機アプリケーションが含まれています。このアプリケーションは、2 進数、8 進数、10 進数、16 進数システムでの算術および論理演算を提供します。このユーティリティは、次のフィールドを持つエントリによってアプリケーション メニューに追加できます。

• 名前: 16 進数計算(&X)
• パス: D:\BIN\HEXCALC.EXM
