| 別名 | IBM AT、PC/AT |
|---|---|
| メーカー | IBM |
| タイプ | パソコン |
| 発売日 | 1984年8月14日[1] |
| 導入価格 | 約6,000米ドル（2023年には18,400米ドルに相当） |
| 製造中止 | 1987年4月2日[2] |
| 販売数 | >100,000 |
| オペレーティング·システム |
|
| CPU | Intel 80286 @ 6 および 8 MHz |
| メモリ | オンボード256～512 KB +追加メモリカードで3.5 MB |
| ストレージ | 20 MB ハードドライブ 1.2 MB HD 5.25 インチ (135 mm) フロッピー ドライブ |
| グラフィックス | CGA、EGA |
| 入力 | 並列、直列 |
| 力 | 120/240 VAC |
| 前任者 | IBM パーソナルコンピュータ XT |
| 後継 | IBM PS/2 モデル 30 286 |
| 関連している | IBM パーソナルコンピュータ モデルの一覧 |

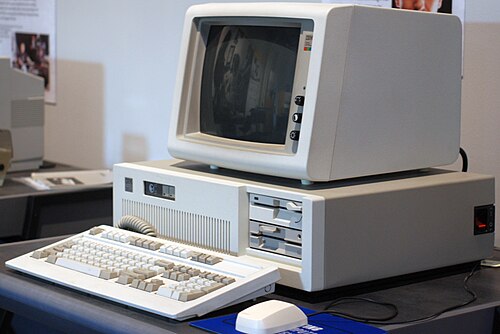

IBMパーソナル コンピュータ AT (モデル 5170、略称はIBM ATまたはPC/AT ) は、 IBM PC/XTおよびそのIBM ポータブル PCバリアントに続く、 IBM パーソナル コンピュータラインの 4 番目のモデルとして 1984 年にリリースされました。Intel 80286マイクロプロセッサをベースに設計されました。
名前
IBMは、マシン、プレスリリース、パンフレット、ドキュメント上でATの拡張形式を指定していませんが、いくつかの情報源[3]では、少なくとも1つのIBMの内部文書を含む、この用語をAdvanced Technologyとして拡張しています。[4]
歴史
IBMが 1984 年に AT を発表したことは、同社にとって異例の動きと見られていた。同社は通常、競合他社が新製品を発表するまで自社モデルを生産しなかった。4,000 ～ 6,000 ドルの AT は、かなり遅い IBM モデルよりわずかに高価だった。この発表はライバルの幹部を驚かせ、IBM の価格に合わせるのは難しいと認めた。その年のCOMDEXラスベガスでは、主要な競合他社は同等のコンピュータを展示しなかった。[3]
特徴
AT はIBM PC と互換性がありますが、最も大きな違いは、以前のモデルの 8088 プロセッサから 80286 プロセッサに移行したことです。IBM PC と同様に、AT はオプションの数値演算コプロセッサ チップであるIntel 80287をサポートし、浮動小数点演算をより高速に実行します。
さらに、後にISAバスとして知られるようになるATバスが導入された。これは8ビットのPC互換拡張カードと下位互換性のある16ビットバスである。このバスは15のIRQと7つのDMAチャネルも提供した。これはPCの8つのIRQと4つのDMAチャネルから拡張されたもので、これは別の8259A IRQコントローラと別の8237A DMAコントローラを追加することで実現された。[6] [7]一部のIRQとDMAチャネルはマザーボードによって使用され、拡張バスには公開されていない。デュアルIRQとDMAチップセットは両方ともカスケード接続されており、プライマリペアを共有している。これらのチップセットに加えて、Intel 82284クロックドライバーとレディインターフェイス、およびIntel 82288バスコントローラーがマイクロプロセッサーをサポートする。
286 の 24 ビット アドレス バスにより、 RAM 容量が 16 MBに拡張されます。
PC DOS 3.0 には、ネットワーク用の予備的なカーネル サポート (後のバージョン 3.x リリースで完全にサポートされました) を含む新しい AT 機能のサポートが含まれていました。
マザーボードには、モトローラMC146818を使用したバッテリーバックアップのリアルタイムクロック（RTC）が搭載されています。 [8] [9]これは、手動でクロックを設定するか、RTC拡張カードをインストールする必要があったPCからの改良です。RTCには、PCの18Hzタイマーよりもはるかに細かい解像度の1024Hzタイマー（IRQ 8）も搭載されていました。[10]
RTC には、時間を記録するだけでなく、ソフトウェアで調整可能なBIOSパラメータを保存するために使用される50 バイトのCMOS メモリが含まれています。このメモリに保存されたディスクベースの BIOS セットアップ プログラムは、PC のシステム設定を行うために使用されるDIP スイッチに代わるものです。ほとんどの AT クローンでは、セットアップ プログラムはディスクではなく ROMにあります。
ストレージ
標準フロッピードライブは1.2MB 5にアップグレードされました。+1 ⁄ 4 インチフロッピー ディスク ドライブ(15セクター、512 バイト、80 トラック、両面)。360 KB PC フロッピー ディスクの 3 倍以上のデータを保存できますが、360k ディスクとの互換性に問題があります (以下の問題を参照)。3+1 ⁄ 2 インチフロッピードライブは、後の AT で利用できるようになりました。 [引用が必要]
20MBのハードディスクドライブが標準装備されていました。初期のドライブはComputer Memories社によって製造されていましたが、信頼性が非常に低いことが判明しました。[11]
周辺機器
AT にはAT キーボードが含まれ、当初は新しい 84 キー レイアウトでした (84 番目のキーはSysRq )。数字キーパッドはメインのキー グループから明確に分離され、Caps Lock、Scroll Lock、Num Lock 用のインジケーターLEDが追加されました。AT キーボードは PC キーボードと同じ 5 ピンDIN コネクタを使用しますが、異なるキーボードスキャン コードを備えた異なる双方向電気インターフェイスを使用します。双方向インターフェイスにより、コンピューターはキーボードの LED インジケーターを設定したり、キーボードをリセットしたり、タイプマティック速度を設定したり、その他の機能を使用することができます。後の AT には 101 キー キーボード ( Model M キーボードなど) が含まれるようになりました。
AT には、キーボードを無効にし、システム ユニットのカバーを所定の位置に保持することで、コンピューターへのアクセスを防止する 物理的なロックも装備されています。
AT にはCGA、MDA、EGA、またはPGAビデオ カード を搭載できます。
PCの8250 UARTは16450にアップグレードされましたが、両方のチップにシングルバイトバッファがあったため、XTと同様に高速シリアル通信に問題がありました。[12]
モデル
電源
IBM PC AT には 192 ワットのスイッチング電源が搭載されており、これは 130 ワットの XT 電源よりも大幅に高いものでした。
IBM の資料によると、AT 電源装置が適切に機能するには、+5 V ラインに少なくとも 7.0 アンペア、+12 V ラインに最低 2.5 アンペアの負荷が必要でした。これらの最小負荷要件が満たされないと電源装置は起動しませんが、AT マザーボードは +12 V ラインにそれほど負荷をかけませんでした。この問題を解決するために、ハード ドライブを搭載していないエントリー レベルの IBM AT モデルには、ハード ディスク電源コネクタの +12 V ラインに 5 オーム、50 ワットの抵抗器が接続された状態で出荷されました。通常動作では、この抵抗器は 2.4 アンペア (28.8 ワットを消費) を消費し、かなり熱くなります。[24]
問題点
信頼性の低いハードディスクドライブに加えて、[25]高密度フロッピーディスクドライブにも問題があることが判明しました。一部のATには、高密度(HD)ディスクドライブ1台と倍密度(DD)360KBドライブ1台が搭載されていました。高密度フロッピーディスケットメディアは、高密度ドライブとのみ互換性がありました。
ディスク ドライブには、挿入されたフロッピー ディスクの種類を検出する方法がなく、360 KB ディスク ドライブのフェースプレートに成形されたアスタリスク以外ではドライブを区別できませんでした。ユーザーが誤って 360 KB ドライブで高密度ディスケットを使用した場合、しばらくの間は正常に動作することがありましたが、高保磁力酸化物が 360 KB 書き込みヘッドから非常に弱い磁化を奪うため、ディスケットの読み取りに問題が生じました。
逆に、高密度ドライブのヘッドのトラック幅は 360 KB ドライブの半分であるため、360 KB ドライブで書き込まれたトラックを完全に消去して上書きすることはできませんでした。DD ドライブで書き込まれた DD ディスクを HD ドライブで上書きすると、HD ドライブでは読み取れるものの、DD ドライブでは読み取りエラーが発生するディスクになります。HD 読み取りヘッドはドライブが書き込んだトラックの半分しか読み取りませんが、より幅の広い DD 読み取りヘッドは、HD ドライブで書き込まれたトラックの半分と、DD ドライブで以前に書き込まれたトラックの消去されていない残りの半分を読み取ります。そのため、DD ドライブは新しい情報と古い情報を一緒に読み取ることになり、文字化けしたデータになります。
クローン
[要出典] IBMとの米国反トラスト 同意判決により、PC ATアーキテクチャは機能的にオープンな設計となり、 ATの名前を商標登録しようとするIBMの努力は大部分が失敗に終わった。多くの286ベースのPCがこれをモデルにし、AT互換機として販売された。このラベルは、5170と同じタイプの電源、ケース、マザーボードレイアウトを使用するPCを指す標準用語にもなった。ATクラスは、同じBIOS機能、80286以上のプロセッサ、16ビット拡張スロット、キーボードインターフェイス、1.2 MB 5をサポートするマシンを表す用語になった。+1 ⁄ 4インチ フロッピー ディスク ドライブと、IBM PC AT のその他の特徴的な技術的特徴。
アメリカでは、ATクローンの人気ブランドとしては、Tandy 3000、Compaq Deskpro 286、HP Vectra、[26] Zenith Z-286、[27] Epson Equity Models II+ [28]およびIII、[29] Commodore PC-30およびPC-40などがありました。一方、ヨーロッパでは、販売されたATクローンのほとんどが多かれ少なかれ無名でした。
AT バスは事実上の ISA ( Industry Standard Architecture ) となり、PC XT スロットは遡及的に8 ビット ISAと命名されました。AT のディスク インターフェイスは、もともと IBM のディスク コントローラ カード上の Seagate ST506互換インターフェイスでしたが、1986 年にWestern DigitalとCompaqによって更新され、ATA (「AT Attachment」) として標準化され、後に PATA ( Parallel AT Attachment ) に改名されました。ATA インターフェイスは、ドライブ コントローラがインターフェイス カード上ではなくドライブに統合されていたため、IDE とも呼ばれていました ( Integrated Drive Electronics )。
受付
1985年1月時点で[アップデート]ATの売上は非常に好調で、IBMとそのサプライヤーは需要に追いつくことができませんでした。[30]
クリエイティブ・コンピューティング社は、 1984年の「価格にこだわらない」最高のデスクトップコンピュータとしてATを選び、「競合他社を息を呑むほどの革新的で最先端のコンピュータ」と評した。 [31]業界アナリストは1985年にComputerworld誌に、ATの性能はIBMにとってミニコンピュータよりもパーソナルコンピュータの方が重要だと考えていた証拠だと書いた。 [32]
後継
1987年4月2日、IBMはPersonal System/2（PS/2）製品ラインを発表し、これをIBM PCの第2世代として売り出した。同社は、ATを含む第1世代PCの特定のモデルを今後数か月間製造し続けることを約束した。[33] 1987年6月、同社はPC/XTの完全撤退とPC/ATの差し迫った生産中止を発表した。PC/ATの最後のユニット（モデル339）は7月に組み立てラインから出荷された。[15] PC/XTにはPS/2モデル30という直接互換性のある代替品があったが、ATにはなかった。ユーザーは、16ビットISA拡張カードをすべて諦めて独自のMicro Channelアーキテクチャに切り替えるか、拡張を維持したままマシンをアップグレードしたい場合はクローンで妥協するしかなかった。最終的に、1988年9月にIBMは、Intel 80286プロセッサと16ビットISA拡張スロットを搭載したPS/2モデル30 286を発表しました。 [34] [35]これは、真のIBMシステムを購入したい顧客にとってATの直接的な代替品となりました。[36]
タイムライン
