7.5×55mm スイス

7.5×55mm GP11
7.5×55mm GP11
	7×57弾2 発(左)、7.5×55mm / GP 11 (中央)、. 308 Win (右)、. 223 Rem (右端)
タイプ	ライフル
原産地	スイス
サービス履歴
使用中	1911年～現在
使用者	スイス、イスラエル
戦争	第一次世界大戦（武装中立）、第二次世界大戦（武装中立）、1948年アラブ・イスラエル戦争
生産履歴
設計	1911
生産	1911年～現在
バリエーション	ゲヴェーアパトローネ 1890、ゲヴェーアパトローネ 1890/03、GP 90/23、GP 11
仕様
ケースタイプ	リムレス、ボトルネック
弾丸の直径	7.78 mm (0.306 インチ)
土地直径	7.51 mm (0.296 インチ)
ネック直径	8.58 mm (0.338 インチ)
肩径	11.63 mm (0.458 インチ)
ベース直径	12.64 mm (0.498 インチ)
リム直径	12.65 mm (0.498 インチ)
リムの厚さ	1.65 mm (0.065 インチ)
ケースの長さ	55.60 mm (2.189 インチ)
全長	77.70 mm (3.059 インチ)
ケース容量	4.22 cm 3 (65.1 gr H 2 O )
ライフリングツイスト	270 mm（1インチ = 10.63インチ）
プライマータイプ	ベルダンまたはボクサー大型ライフル
最大圧力	380 MPa (55,000 psi)
弾道性能
	出典: https://bobp.cip-bobp.org/uploads/tdcc/tab-i/7-5-x-55-suisse-en.pdf

7.5 ×55mm スイス弾または7,5mm GP 11（非公式には7.5×55mm シュミット・ルビン弾）は、スイス軍向けに開発された弾薬である。これは、機械技師のエドゥアルト・ルビン中佐が1889年にルドルフ・シュミットの作動設計に基づいてライフル用に開発したゲヴェーアパトローネ1890（7.5×53.5mm）に由来する。7.5×55mm スイス GP 11弾薬は、わずかに小さい7.5×54mm フランス弾と外観が似ているが、両者に互換性はない。

先行および関連カートリッジの変種の歴史

以前のGP 90およびGP 90/03カートリッジ

ゲヴェールパトローネ 1890弾は、1889 年からスイス陸軍のシュミットルビンモデル 1889ライフルに使用されています。当時ヨーロッパで使用されていた軍用弾薬の以前の世代は、シュミットルビン弾の 7.5 mm ではなく、10 ～ 14 mm (黒色火薬) でしたが、1880 年代後半には移行が始まっていました (たとえば、8×50mmR ルベルは1886 年に、7.65×53mm モーゼルは1889 年に採用されました)。これは、今日使用されているものと同様の 7.5 mm 銅ジャケット弾を使用した最初の弾薬の 1 つでした。もともとは PC 88 (「粉末組成 88」) rauchschwacher (「低煙」 - 「無煙」に相当) カット管状の無煙シングルベース火薬を使用し、ニトロセルロースを推進剤成分として頼りにしていたため、Gewehrpatrone 1890 として知られていました。Gewehrpatrone 1890弾には、紙でパッチを当てた鉛の中空ベースヒール付き鋼鉄キャップの丸い先端の弾丸が装填されていました。先端部分の後部から、弾丸は 2 周の紙で包まれていました。これは、マスケット銃の弾丸の周りに綿のパッチが巻かれるのとよく似ています。この紙でパッチを当てることで、銃身の金属汚れが軽減され、弾丸のガスシールに役立つはずでした。

プライマーの腐食性が強すぎることが判明したため、1903 年にGewehrpatrone 1890/03カートリッジに更新されました。

モデル1889ライフル用のGP 90/23カートリッジのバリエーション

スイス軍でシュミット・ルビンモデル 1889 ライフルが製造中止になってからかなり経った後、1923 年に GP 90/03 弾薬が更新され、射撃競技で使用するためにGewehrpatrone 1890/23 (1961 年頃以降は公式に GP 90/23 と略される) と命名されました。GP 90/23 は、 Gewehrpatrone 1890および GP 11 弾薬を使用する武器で使用できるように開発された 7.5×54.5mm 弾です。GP 90/23 の作動チャンバー圧力は、 Gewehrpatrone 1890弾薬に比べてわずかに高く、GP 11 弾薬に比べて大幅に低かったです。 GP 90/23 では、弾丸の周りの紙パッチが廃止され、フルメタルジャケット (FMJ)の非ヒール丸型弾丸が装填されました。PC 88 の推進剤の形状は、四角いフレークに変更されました。

Gewehrpatrone 1890、Gewehrpatrone 1890/03および GP 90/23 弾薬には 9 つの異なるバリエーションが用意されていました。^[2]

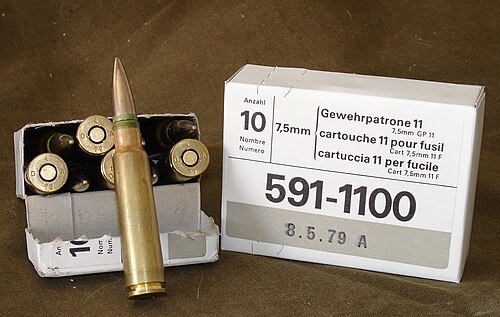

GP 11 カートリッジ

1911年、スイス軍用ライフルの冶金学とボルト設計は十分に進歩し、より強力な薬莢をモデル1911ライフルとシュミットルビン 1896/11ライフルで使用できるようになりました。7.5mmスイス弾は、完全に非腐食性の7.5×55mmゲヴェールパトローネ1911（GP 11）に更新されました。GP 11弾のボルト推力は、 20世紀初頭に使用された他の多くの軍用弾丸と比較して比較的高くなっています。GP 11弾は、モデル1911ライフルとシュミットルビン 1896/11ライフルで使用されているほか、MG 11機関銃、K11およびK31カービン銃、さらにはStgw 57 バトルライフルでも使用されました。この弾薬は、1990 年代初頭までスイス軍の標準ライフルで広く使用されており、現在でもスイス陸軍の予備役やスポーツ射撃選手によって使用されています。また、Pz 87「レオパルド 2」戦車やMOWAG イーグル偵察車など、多くのスイス装甲車両で使用されているMG 51 汎用機関銃の標準弾薬でもあります。この用途では、通常、GP 11フルメタルジャケット弾と GP 11曳光弾がベルト給弾されます。

GP 11 薬莢は、ニトロセルロース (火薬綿) と約 30% のニトログリセリンを組み合わせたダブルベース火薬を推進剤として使用し、GP 90 弾薬に比べて大幅に高い作動室圧力で装填されます。11.3 グラム (174.4 gr) のフルメタルジャケット GP 11ボートテールスピッツァー弾は、採用当時は革新的な弾丸設計でした。GP 11 弾には鉛-アンチモンの芯が含まれ、ジャケットはメッキ鋼またはトムバックで作られていました。製造年によって、メッキは銅、真鍮、ニッケル、または銅ニッケルで作られました。GP 11 薬莢は真鍮 (銅 72%、亜鉛 28%) で作られていましたが、1943 年 5 月から 1947 年 1 月まではスイスでの供給不足のため、アルミニウムまたは鋼で作られていました。 GP 11弾は、弾道係数（G1 BC）が0.505～0.514と、優れた空力効率と弾道性能を発揮しました。780 m/s（2,559 ft/s）の銃口初速で、標準的なGP 11弾は、海面（空気密度ρ = 1.225 kg/m ^{3 ）の}ICAO標準大気条件下で、最大800 m（874.9ヤード）（V ₈₀₀ ≈マッハ1.1）まで超音速を維持しました。2023年の基準でも、800 m（875ヤード）の典型的な有効射程距離は、1世紀以上前の標準的な軍用ライフル弾としては非常に注目に値します。^[3]

GP 11の最大射程距離は、スイスが選定した大気条件（高度800m（2,625フィート）、気圧649mm（25.55インチ）Hg、気温7℃（45°F））で、ICAO標準大気条件の高度653.2m（2,143フィート）（空気密度ρ＝1.150kg/m3 ^）に等しく、砲身を37°上げたときに得られ、銃口速度に依存します。^[4]

GP 11弾は、第一次世界大戦の開戦時と戦後、ドイツ、米国、英国などの国の軍隊が、同様のフルメタルジャケットボートテールスピッツァー弾を開発し、配備するきっかけとなった。これは、彼らが使用していたフルメタルジャケットフラットベーススピッツァー弾設計の最大有効射程距離と長距離性能を向上させるためであった。有効最大射程距離は、防護されていない人員を行動不能にするために必要な最小運動エネルギーを維持しながら小火器の発射体の最大射程距離によって定義され、一般に15キログラムメートル（147 J / 108 ft⋅lbf）であると考えられている。^[5]

1911年の導入以来、GP 11 弾薬にはいくつかの技術的進歩が見られました。弾丸に溝を追加し、薬莢のネックを時間をかけて圧着することで、薬莢ネックの弾丸の着座が改善され、抽出力は 30 kgf (66 lbf) (1911 年)、50 kgf (110 lbf) (1929 年改修)、100 kgf (220 lbf) (1942 年改修) になりました。1942 年には、四角い片状のダブルベース推進薬が、管状のダブルベース推進薬に置き換えられました。さらに、弾丸、シーリング、プライマーに関する小さな開発もありました。GP 11 弾薬は、1994 年までアルトドルフとトゥーンの弾薬工場でスイス軍向けに大量生産されました。1994 年に最後に生産された弾薬のロット番号は 349-94 でした。 GP 11 は以前、スイスの他の自治体と同様に、ローテンブルクとゾロトゥルンでも生産されていました。2016 年にRUAG 社はスイスの軍事ニーズを満たすために GP 11 の生産を再開しました。

GP 11 は、精度が高く、よく製造された軍用弾薬とみなされています。スイス軍の軍用弾薬のプライマーの種類はベルダンです。ベルダンプライマーの弾薬は、以前に発射したカートリッジを再装填するのが簡単ではありません。

標準的なフルメタルジャケットGP 11弾に加え、スイス軍向けに特殊弾も製造された。徹甲鋼芯弾は紫色のベースで識別できる。これらの弾は500メートル（550ヤード）の距離で5mm（0.2インチ）の鋼板を容易に貫通できる。曳光弾は800メートル（875ヤード）まで燃え尽き、先端が赤いことで識別できる。^[6]

すべての改造を組み合わせると、GP 11弾薬は合計40種類のバージョンが利用可能になりました。^[7]

仕様

バリアントの概要

GP 11 弾は圧力が高いため、口径が 0.305 - 0.306 インチのモデル 1889 シュミットルビンライフルで発射するのは安全ではありません。

7.5×55mm スイス / GP 11

7.5×55mmスイス/GP 11弾（CIPでは7.5×55スイスと呼称）^[8]は、 4.22ml（65グレイン）のH _{2 O薬莢容量を持つ。薬莢の外部形状は、}ボルトアクションライフルや機関銃において、過酷な条件下でも確実に薬莢の給排莢が行えるように設計された。

7.5×55mm スイス / GP 11 最大 CIP カートリッジの寸法。すべてのサイズはミリメートル (mm) 単位です。

アメリカ人は肩角をアルファ/2 ≈ 30.5 度と定義します。この薬莢の一般的なライフリングねじれ率は 270 mm (1 in 10.63 インチ)、溝 4 本、ランド径 = 7.51 mm (0.296 インチ)、溝径 = 7.77 mm (0.306 インチ)、ランド幅 = 3.75 mm (0.148 インチ)、プライマータイプはベルダンまたは大型ライフルです。

国際火器安全委員会（CIP）の公式規定によれば、7.5×55mmスイス弾は最大380.00MPa（55,114psi）のP_最大ピエゾ圧力に耐えられる。CIP規制国では、すべてのライフル薬莢コンボは、消費者への販売認定のために、この最大CIP圧力の125%で耐圧試験を受ける必要がある。 ^[8]これは、CIP規制国における7.5×55mmスイス弾 / GP 11弾薬室の武器は、現在（2016年）475.00MPa（68,893psi）のPEピエゾ圧力で耐圧試験されていることを意味する。

スイスは CIP 加盟国ではないため、いかなる CIP 判定も認めず、軍用弾薬の GP 11 バージョンを装填した軍用 7.5×55mm ライフルを、GP 11 の負荷圧力 313.717 MPa (45,500 psi) の 150% で耐力試験しました。つまり、スイス軍の耐力試験は 1.5 * 313.717 = 470.57 MPa (68,250 psi) で実行され、CIP 耐力試験は1.25 * 380 = 475 MPa (68,892 psi) で実行されます。したがって、スイスの 7.5×55mm GP 11 耐力試験は、CIP 加盟国では認められていません。

民間利用

7.5×55mmスイスGP11弾は、珍しい12.72mm（0.501インチ）のボルト径のため、スイス国外で製造された民間の標的銃や狩猟用銃にはほとんど使用されていません。^[8]

民間市場で余剰のK31ライフルが入手可能なため、Prvi Partizanなどの多くの薬莢製造業者が、フルメタルジャケット、ソフトチップ、バリスティックチップ構成の7.5×55mm GP 11に似た弾丸を製造しています。民間製造業者は、再装填を容易にするために、ボクサー大型ライフルプライマーを備えた同様の薬莢も製造しています。

リロード

7.5×55mm スイス弾は、その名称にもかかわらず、7.78 mm (0.306 インチ) の弾頭用に設計されており、よく知られている.308 ウィンチェスター弾(別名7.62x51mm NATO)や.30-06 スプリングフィールド弾と同じ 7.82 mm (.308 インチ) の弾頭を使用できます。これらの弾頭はすべて、ランド径と溝径がわずかに広くなっています。これにより、ほぼすべての .308 径の弾頭を使用できるため、手装填や競技用または狩猟用のカスタム装填が容易になります。ただし、ほとんどのスイスの競技射手は、標準の GP 11 軍用弾薬を使用しており、これは GP 11 弾の工場装填の品質の証です。

再装填可能な薬莢の不足により、7.5 mm スイス弾は米国の射手にとって問題となっていたが、再装填可能な薬莢は.284 ウィンチェスター真鍮を改造することで簡単に製造できる。薬莢の縁は若干小さめだが、ライフルのエキストラクターが良好な状態であれば問題にはならない。これにより、ハンドローダーはシュミット・ルビンモデル 1889 ライフルに安全な GP90 弾を製造できる。Prvi Partizan は、装填済みの弾薬だけでなく、再装填可能な真鍮の供給も新たに製造しているため、再装填可能な真鍮の供給はそれほど難しくない。

使用

ギャラリー

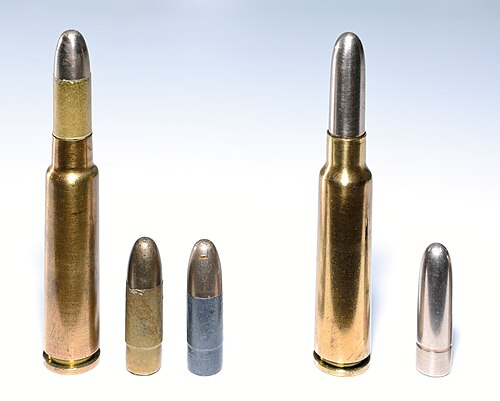

紙パッチを当てたゲヴェールパトローネ1890（左）とGP90/23弾薬
Gewehrpatrone 1890および GP90/23 ボール発射体

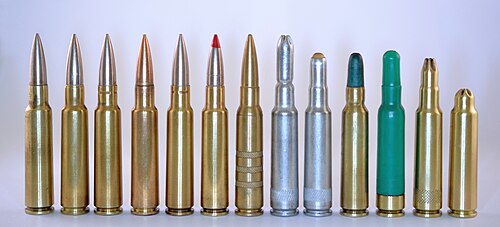

7.5mm弾のバリエーション

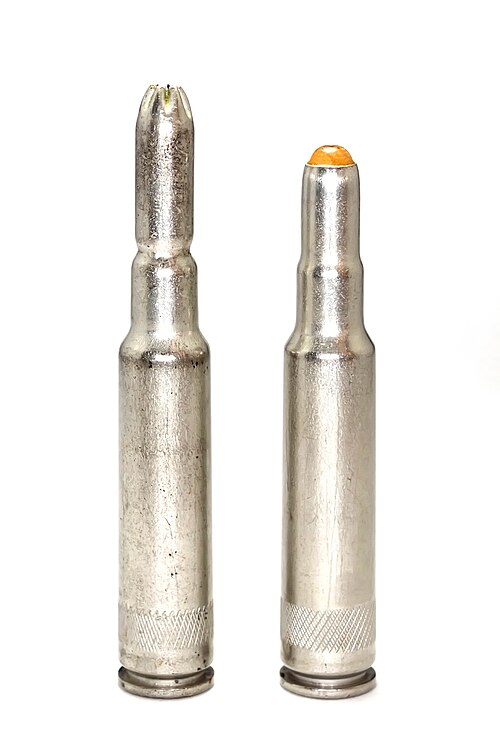

Gw. Treib-Pat. 44 擲弾発射カートリッジ
GP 11 フルメタルジャケット、徹甲弾および曳光弾
GP 11 ボール弾
ボクサープライマー対応クロスセクション7.5×55mmスイスラウンド
