| 68ポンド滑腔砲 | |
|---|---|

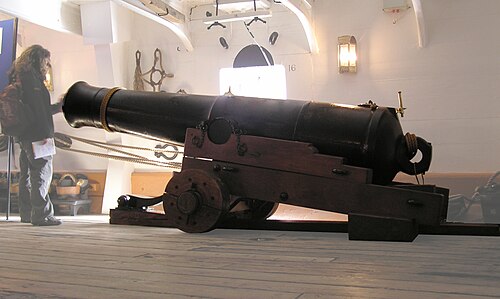

 HMS ウォーリアーに搭載された 68 ポンド砲のレプリカ。 | |
| タイプ | 艦砲 沿岸防衛砲 |
| 原産地 | イギリス |
| サービス履歴 | |
| 使用中 | 1846–1921 |
| 使用者 | イギリス |
| 戦争 | クリミア戦争 |
| 生産履歴 | |
| デザイナー | ウィリアム・ダンダス |
| メーカー | ロー・ムーア製鉄所 |
| 単価 | £225 [1] |
| 生産 | 1841–1861 |
| 建造数 | 2,000を超える |
| 仕様 | |
| 質量 | 88、95、または112 cwt |
| バレルの 長さ | 88 cwt: 9フィート6インチ (2,896 mm) 95 cwt: 10フィート (3,048 mm) 112 cwt: 10フィート10インチ (3,302 mm) [2] [3] |
| クルー | 9 – 18 |
| シェル | ソリッドショット 炸薬 |
| シェル重量 | 68ポンド（30.84kg） |
| 口径 | 8.12インチ（20.62 cm） |
| 標高 | 0～15度 |
| 銃口速度 | 1,579フィート/秒（481メートル/秒） |
| 有効射程距離 | 約3,000ヤード（2,700メートル） |
| 最大射程距離 | 3,620ヤード（3,310メートル） |
68ポンド砲は、 19世紀半ばにイギリス軍が設計し使用した大砲である。この大砲は滑腔式の 前装式砲で、68ポンド（31kg）の砲弾を発射する複数の重量のものが製造された。ウィリアム・ダンダス大佐は1841年に112 cwt版を設計し[2]、翌年に鋳造された。最も一般的な型は95 long cwt（4,800 kg）の重量で、1846年にさかのぼる。[2]この砲は王立砲兵隊と王立海軍 で就役し、クリミア戦争中には両軍で実戦に使用された。2,000門以上が製造され、史上最高の滑腔砲という評判を得た。
この砲は、新しいライフル砲と後装式砲が砲兵隊に台頭し始めた頃に製造された。当初、68ポンド砲はその信頼性と威力から、 HMSウォーリアーなどの新しい軍艦にも搭載されたが、最終的には新しいライフル銃の前装式砲の登場により、滑腔銃の前装式砲はすべて時代遅れとなった。しかし、68ポンド砲の大量の余剰在庫は、ライフル銃弾を装填できるように改造されたことで新たな命を吹き込まれた。この大砲は使用され続け、1921年まで時代遅れと宣言されなかった。
デザイン
この大砲は、戦列艦の装甲が強化されるにつれて、より重火器が必要になったことを受けて設計された。 [4] 1839年から1852年まで政府の砲兵監察官を務めたウィリアム・ダンダス大佐が、1846年にこの大砲を設計した。 [4] [5]この大砲は、1847年にブラッドフォードのロー・ムーア製鉄 所で鋳造され、すぐに配備された。[4]この大砲は、それ以前の多くの大砲 と同様に、銃口から装填する鋳鉄製の滑腔砲であった。[6]この大砲の製造コストは比較的安価で、英国王立防衛委員会は、大砲1門のコストを約167ポンドと見積もった。[7] (2010年: 12,645ポンド)。1861年までに2,000門以上が鋳造され[8]、その並外れた耐久性、射程距離、精度により、史上最高の滑腔砲という評判を得た。[4] [9]
手術
この銃は伝統的な前装式で、銃身の前端から弾を装填する必要があった。[10]弾を装填する前に、銃身の内腔をスポンジで清掃し、その後、発射薬（布袋に入った火薬）を銃尾に押し込んだ。[10]続いて、詰め物で包まれた発射体が装填されることが多い。[11]銃は（通気孔から挿入された金属スパイクが弾を突き刺して）プライミングされ、（弾に点火して弾を銃身から押し出す）雷管を使用して発射された。[12]この武器の推定発射速度は55秒から70秒の間であったが、乗員が疲労するにつれて装填速度が低下することが予想された。
68ポンド砲の有効射程は約3,000ヤード（2,700メートル）であったが、最大仰角15度では最大射程は3,620ヤード（3,310メートル）となり、砲弾は15秒でその距離を射程に入れた。[11] 16ポンド（7.3キログラム）の火薬（「遠距離」の火薬だが、砲は25ポンドの火薬に耐えられるよう設計されていた）を装填すると[13]、 68ポンド（31キログラム）の実弾を1,579フィート/秒（481メートル/秒）の砲口速度で発射した。[注 1]
この大砲は、実弾、炸薬、ぶどう弾、薬莢、および「マーティンズ・リキッド・アイアン・シェル」（溶融鉄を充填した薄壁の砲弾で、加熱砲弾として使用される）を発射することができた。[13]大砲の砲身内径は8.12インチ（20.6cm）であったが、弾丸と砲弾の直径は両方とも7.92インチ（20.1cm）であった。これにより、発射体の周囲に0.1インチ（0.25cm）の風圧ギャップが生じた。これは装填プロセスを助けるには十分であったが、推進ガスを大幅に拡散させるには不十分であった。[11]
砲弾の公式重量は68ポンドとされていたが、実際には砲弾自体の材質によって異なっていた。鋳鉄砲弾は67ポンド（30 kg）、錬鉄砲弾と鋼鉄砲弾は72ポンド（33 kg）、チルド鋼は68ポンド8オンス（31.1 kg）であった。[11] 68ポンド砲弾1発の破壊力は、32ポンド砲弾5発に相当すると推定された。[9] [17]炸薬の砲弾には4ポンド（1.8 kg）の火薬が詰められていた。 [11]炸薬の閃光で点火する単純な導火線が取り付けられていた。初期の木製導火線は、最終的には1849年にエドワード・ボクサー大尉が設計したより信頼性の高い導火線に置き換えられた。[12 ]砲員は、射撃距離に応じて最適な導火線の長さを判断する必要があった。理想的には、砲弾は標的に当たる直前に爆発するはずであった。[11]砲弾が砲身内で爆発するのを防ぐため、信管が装薬から遠ざかるようにサボが取り付けられていた。 [12]
陸上では、砲を発射するために最低9人の乗組員（通常は下士官が指揮）が必要で、砲は通常、旋回式の砲車に搭載されていた。[10]船上では、砲員は2倍の18人に増え、手釘とロープタックルを使い、砲車を手動で旋回する必要があった。[11]乗組員が増えるのは、帆船は通常、甲板の片側からしか砲を発射しないためである。万が一、両軍が同時に戦闘状態になった場合、9人の乗組員が反対側の砲に配属された。[11]どちらの場合も、砲は、木製のくさびを力ずくで砲尾の下に打ち込んで仰角を合わせた。[11] [12]砲の照準には、1つの面に仰角、他の5つの面に（装薬の重さに応じた）砲の射程距離が記された、先進的な六角形の照準装置が使用された。[18] [19]
サービス
この大砲は陸上でも海上でも使用された。[4] この大砲は、HMS クイーン、オーディン、ヴィクトル・エマニュエル、セポイ、コンカラー級戦列艦など、さまざまなサイズのイギリス海軍の多数の軍艦に装備された。[20]これらの艦艇のいくつかはクリミア戦争 中に戦闘に参加し、68ポンド砲はセヴァストポリ包囲戦で広く使用された。[21] 32ポンド砲やランカスター砲 とともに、これらは艦載機から外され、海軍旅団によって攻城砲台まで引きずり上げられ、翌年、そこからロシア軍の陣地を定期的に砲撃した。[21]この大砲は、アエトナ級装甲艦の浮き砲台 にも大量に装備されたが、戦争への影響はほとんどなかった。[20]
最も有名なのは、68ポンド砲がウォーリアー級 装甲艦 ウォーリアーとブラックプリンスに装備されたことである。当初は主に片方の砲甲板に40門の68ポンド砲を搭載する予定であったが、この仕様は建造中に変更され、最終的には26門の68ポンド砲（両側に13門ずつ）が搭載された。[22]これらの砲に加えて、これらの艦には7インチ砲と40ポンド砲の2種類の新型ライフル銃後装式 アームストロング砲が搭載されていた。[22] アームストロング砲は砲兵の新しい方向性を示したが、後装式であったため、重い薬莢の爆発に耐えることができなかった。そのため、より小さな薬莢の装填が必要となり、結果として砲口初速が低下した。[6]皮肉なことに、アームストロング砲はウォーリアー級艦の装甲を貫通することができなかったが、68ポンド砲（その高い砲口初速）は貫通することができた。[6] [23] 1867年になっても、新型のプローバー級砲艦に68ポンド砲を搭載する計画があったが、代わりにRML 7インチ砲とRML 64ポンド64 cwt砲を搭載して完成した。[24]
陸上では、68ポンド砲は1850年代に建設されたイギリスの沿岸防衛で広く使用された。特にポーツマスを守るゴマー砦やエルソン砦、ニードルズ海峡を守るヴィクトリア砦、アルバート砦、フレッシュウォーター・リダウト砦などで使用された。[25] 1859年の王立委員会は、提案した数多くの新しい砦に68ポンド砲を装備することを想定し、それに応じた費用を算出した。[6] [7] アームストロング砲の導入により、当初は多くの人がその武器が代わりに使用されると考えていたが、砦が建設されている間にアームストロング砲の弱点が露呈し、軍は前装式武器の使用に戻った。[6]しかし、ライフリング の利点とアームストロング砲の錬鉄製構造は保持され、新しい設計の砲、つまりライフル銃の前装式砲が生まれた。[6]
ライフル銃への改造
ライフル銃の前装式砲（RMLとも分類される）の導入により、滑腔砲は大部分が時代遅れとなった。[26] しかし、68ポンド砲やその他の滑腔砲は依然として大量に存在し、新しい砲弾を発射できるように改造する様々な試みがなされた。[6] [26]最終的に、ウィリアム・パリサー大尉は、砲身をくり抜いて錬鉄製のライフル銃のライナーを挿入する方法の特許を取得した。[26] これにより、古い滑腔砲からライフル銃弾や砲弾を発射できるようになり、実験により、以前よりもさらに威力が高まることが明らかになった。[27] 1872年に導入された、この方法で改造された68ポンド砲は、口径が6.29インチ（16.0 cm）で、 RML 68ポンド砲、または正式には RML 80ポンド5トン砲として知られていた。[28] 10ポンド（4.5kg）の火薬を装填し、80ポンド（36kg）の砲弾を毎秒1,240フィート（380m/s）の銃口速度で発射することができた。[29]大英帝国各地の沿岸防衛や駐屯地砲として配備され、1921年に廃止されるまで運用され続けた。[30]
少なくとも2門の68ポンド砲が7インチ（18cm）6.55長トン（6.66t、7.34短トン）RML砲に改造され、115ポンド（52kg）または150ポンド（68kg）の二連装砲を発射した。[31]
生き残った例
- サウスシー城
- キャリクファーガス城
- フォート ネルソン、ハンプシャー、ロイヤル アムリーズ コレクション
- ブラッドリーズ ヘッド、シドニー港、オーストラリア
- フラッグスタッフ ヒル フォート、ニューサウスウェールズ州、オーストラリア
- オーストラリア、ビクトリア州ポートフェアリーの2つの大砲 - Flickrより
- ガーデン アイランド ドックヤード、ニューサウスウェールズ州、シドニー、オーストラリア
- ハリファックス シタデル、カナダ
- デイルズフォード植物園、オーストラリア、ビクトリア州。
参照
- 68 ポンド ランカスター砲- 同じ重量と口径を持ち、初期のライフリング設計を特徴とする砲。
注記
- ^ これはアンドリュー・ランバートが記録した速度と射程距離である[14]が、68ポンド砲の速度については別の記録もある。ウィントンは1,280フィート/秒（390メートル/秒）[11]、ホッグは1,425フィート/秒（434メートル/秒）[15]と記録している。 1865年の兵器装甲論文では最大平均速度が2,040フィート/秒（620メートル/秒）と記録されているが、速度と射程距離は砲の仰角に大きく影響されていた。[16]
