2S4 チュルパン

2S4 チュルパン
パトリオットパークに展示されている2S4チュルパン
タイプ	自走重迫撃砲
原産地	ソビエト連邦
サービス履歴
使用中	1975年〜現在
使用者	演算子を参照
戦争	レバノン内戦 ソ連・アフガニスタン戦争 第一次チェチェン戦争 第二次チェチェン戦争 ロシア・ウクライナ戦争
生産履歴
デザイナー	ユーリ・V・トマショフ ユーリ・N・カラチニコフ[1]
メーカー	ウラルトランスマッシュ
建造数	450
仕様
質量	27,500 kg (60,600 ポンド)
長さ	7.94メートル（26.0フィート）
幅	3.25メートル（10+3 ⁄ 4 フィート）
身長	3.225メートル（10+1 ⁄ 2 フィート）
クルー	4+5 [あ]
標高	50°−80°
トラバース	10°
発射速度	1 rpm [b]
有効射程距離	800メートル（870ヤード）
最大射程距離	18,000メートル（20,000ヤード）
鎧	鋼鉄
主 武装	240 mm 2B8迫撃砲（40発）
副 砲	PKT機関銃（1,500発）
エンジン	V-59、V12ディーゼルエンジン 520馬力（390kW）
パワー/重量	18.9馬力/トン（14.1kW/トン）
サスペンション	トーションバー
地上高	0.4 m (1 フィート 4 インチ)
燃料容量	850 L (190 英ガロン、220 米ガロン)
運用 範囲	500 km (310 マイル)
最高速度	時速60キロ（時速37マイル）
参考文献	[3]

2S4チュルパン（Tulpanと綴られることが多い、ロシア語：2С4「Тюльпан」、直訳すると 「チューリップ」）は、ソビエトの240 mm自走重迫撃砲である。「 2S4 」はGRAUの呼称である。チュルパンは現在使用されている最大の迫撃砲システムである。^[4]アフガニスタン、レバノン、チェチェン、ウクライナで使用された。

第二次世界大戦中および戦後、ソ連は牽引式重迫撃砲を設計し、使用した。例えば、戦争中に一般的に使用された最も重い迫撃砲の1つである160 mm迫撃砲M1943 （ドイツのカール・ゲレート自走重迫撃砲に次ぐ重量）、および戦後の240 mm迫撃砲M240などである。最初の自走迫撃砲は2B1 Okaで、 45 km（28マイル）の距離から420 mm砲弾を発射する能力のあるヨシフ・スターリン戦車のシャーシに基づいていた。1960年代初頭に数例が製造され、パレードされたが、最終的にOkaはニキータ・フルシチョフが重火器よりもミサイルを好んだため採用されなかった。^[5]

牽引式のM240は、1950年代後半に重迫撃砲大隊に再配属されるまで、ライフル師団の砲兵連隊によって使用されていたが、戦闘ではあまり実用的ではないことが判明した。3OF-864の砲弾は130kg（290ポンド）の重さがあり、小型クレーンの助けなしには搭乗員が武器を装填することが困難だった。^[1]

米海兵隊情報部によると、ソ連の自走迫撃砲への欲求は核弾頭の開発によって再燃した。ソ連軍は核FROG-7ロケットとスカッド戦術弾道ミサイルを十分に供給していたが、核砲弾はかさばらず、精度が高いという利点があった。さらに、M240の240mm迫撃砲弾は、同口径の砲弾よりも破壊力が高く、^[c]塹壕を掘った司令部、丘の逆斜面にいる敵軍、敵の防御要塞などの防護された目標を攻撃するのに適していた。^[1]

実用的な自走迫撃砲の開発は、1960年代初頭にウラルトランスマッシュ工場のユーリ・V・トマショフ設計局でオビェクト305という名称で開始された。これは2K11クルーグのシャーシと、ペルミ機械製造工場のユーリ・N・カラチニコフが開発した240 mm M240迫撃砲の改良版である2B8を組み合わせたものだった。^{[1]これは1970年代初頭に}2S4チュルパン（「チューリップ」）としてソ連軍に導入され、1975年に完全運用状態に達し、西側情報機関によってM-1975 240 mm自走迫撃砲と命名された。^{[2] [7]}

2S4 チュルパンは、 2K11 クルーグのシャーシを改造したもので、車体後部にベースプレート付きの外部搭載型 2B8 滑腔迫撃砲を搭載し、前部には射撃姿勢を整えるためのドーザーブレードを備えている。車体は、榴散弾や小火器の射撃から乗員を保護する。NBC防護システムと暗視装置も搭載されている。2S4 は 4 人の乗員を運ぶことができ、他の 5 人は支援車両、通常は 6×6 トラックまたはMT-LB砲兵牽引車に乗せられる。 ^[2]

運転手と車長は車体前部左側に座り、残りの乗員と弾薬は車体後部に配置される。運転手には後方に開く一体型のハッチカバーが設けられ、前方観察用の潜望鏡が備え付けられている。中央の潜望鏡は受動型暗視装置に交換できる。運転手の後ろには車長用の高所にあるキューポラがあり、360°回転可能で、外部にPKT機関銃と赤外線サーチライトが装備されている。屋根にも追加のハッチが取り付けられている。^[2]

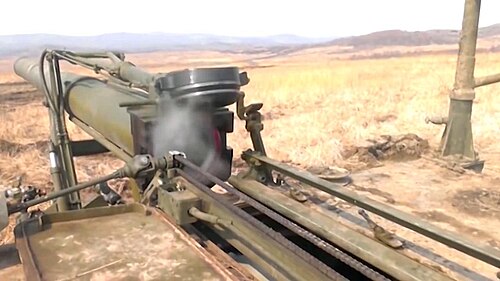

2S4の装弾数は、標準的な榴弾40発とPKT機関銃用の1,500発、^[3]またはロケット補助弾（RAP）20発である。^[7]これらは、2つの自動ドラム型弾倉に収められている。弾丸はキャリアの上部に給弾され、そこでトラック上に載せられる。その後、迫撃砲は水平位置に傾く。砲尾が開き、伸縮式ランマーが砲弾を砲尾に押し込み、次に袋入りの推進薬を装填する。砲尾が閉じ、迫撃砲は射撃位置に傾く。^{[2] [7]}戦闘中、迫撃砲は50°から80°の間で上昇し、1分間に1発発射することができる。^[8] 2S4は、機械式または電気式のトリガーで発射される。^{[2] [7]}

この兵器の主な弾薬は、総重量130kg（290ポンド）の高性能爆薬（HE）53-F-864迫撃砲弾である。^[8] GMWZ-7信管は、遅延作用または接触時に爆発するように設定できる。この兵器は5部構成の推進薬システムを使用しており、銃口速度を158～362m/s（520～1,190フィート/秒）に変化させ、最大9,650m（10,550ヤード）の射程を実現する。^[8]使用されるもう1つの基本的な弾薬は、重量228kg（503ポンド）、最大射程18,000m（20,000ヤード）のHE破片RAP弾である。最小射程は800m（870ヤード）である。^[2]

開発された他のタイプの240mm迫撃砲弾には、化学弾、コンクリート貫通弾、戦術核弾がある。ロシアの情報筋によると、化学弾と核弾は段階的に退役したとのことである。^[2]リャミンとイェンゼン・ジョーンズによると、ソ連はクラスター弾（3O8ネルパと命名）とサイダ 焼夷弾も開発した。ネルパ弾の重量は230kg（510ポンド）、弾頭自体の重量は112kg（247ポンド）で、射程は7.1～19.3km（4.4～12.0マイル）である。^[d] 1発の弾丸から14個の子弾が発射される。^[9]

2S4 チュルパンは、3F5スメルチャク(「デアデビル」)レーザー誘導迫撃砲弾も発射できます。1980 年代に開発され、アフガニスタンで牽引式 M240 迫撃砲から発射され、テストに成功しました。このシステムには、弾丸と迫撃砲のほかに、1D15 レーザー照準器と距離計、1A35K/1A35J 同期システム、通信機器も含まれています。通常、前方観測員が目標の位置を特定し、指揮所が観測員がもたらした目標配置情報を計算し、スメルチャク弾が装填され、目標に向けられて発射されます。弾丸が標的から 400～800 メートル (440～870 ヤード) 以内に入ると、自動誘導システムが起動します。レーザー照準器が標的を短時間「ペイント」し (妨害を困難にします)、それに応じて発射体が標的に向かいます。弾丸がコースから外れると、ロケット モーターが作動して飛行を修正します。1D15 照準器には 10 倍の単眼照準器があり、200～10,000 メートル (220～10,940 ヤード) の距離から標的を照準でき、円形誤差の確率は 10 メートル (11 ヤード) です。スメルチャクの最小射程は 3.6 キロメートル (2.2 マイル)、最大射程は 9.2 キロメートル (5.7 マイル) で、レーザー照準器の範囲は 0.2～5 キロメートル (0.12～3.11 マイル) です。 3F5の重量は134.2kg（296ポンド）で、そのうち32kg（71ポンド）が弾頭である。^[3]

履帯式サスペンションはトーションバータイプで、車両の前部に一対の駆動スプロケット、後部に遊動輪、6対のゴムタイヤ付きロードホイール、4対のリターンローラーで構成されています。^[2]

• 近代化された派生型は2017年にロシア軍に導入された。新型砲身、油圧式反動機構、通信システム、測位・射撃管制システムを備えている。^{[10] [11] [12]}

フォスによれば、合計で約450台が製造されたが、ロシア連邦は生産数を明らかにしていない。フォスはまた、ロシアは武器の射程距離が短く発射速度が低いため、少数の2S4を最前線で運用していると指摘している。^[2]

チュルパンはチェコスロバキア、イラク、レバノンに輸出された。^{[7] [13]}これらの国では現在使用されていない。^[2]

2S4はアフガニスタン^{[14] [e]}やチェチェン^[15]での紛争でも活躍した。

イスビーによれば、ソ連は1980年初頭にアフガニスタンで2S4を含む重砲を使用した。1984年までに、ソ連はアフガニスタンのムジャヒディーンに対する戦闘に再び投入された。^[16]レバノン内戦中に240mm迫撃砲が使用されたと報告されており、^[17]レバノン軍はイラクから少なくとも3門の2S4を受け取った。^[13]

第一次チェチェン戦争中、ロシア軍は1994年の作戦で2S4を4台、1996年の作戦で10台配備した。後者の作戦ではグロズヌイの反乱軍の陣地を砲撃し、事実上同市を破壊した。第二次チェチェン反乱軍との戦争では、ロシア軍は2000年1月から2月の間に約1,410発の榴弾、40発の対人弾、60発のレーザー誘導弾を消費した。^[18]

シリア軍が2012年のホムス砲撃の際にチュルパンを使用した可能性があるという報告もあった。^[19]しかし、他の報告では、代わりに牽引式のM240が使用されたと示唆している。^{[9] [20]} ドンバス戦争での装備の動きをUAVで監視していたOSCE監視団は、 2015年7月4日にドネツク人民共和国の支配下にある領域で2S4を発見した。 ^{[21] 2022年5月、} OSINT研究ウェブサイトOryxの文書によると、 2022年のウクライナ侵攻で2S4チュルパンが使用され、2024年11月時点でウクライナ軍によって51台が破壊されたと報告されている。^[22]外交政策研究所のロブ・リーによると、ロシアの2S4乗組員は「ウクライナの対砲兵射撃の優先事項である可能性が高い」とのことである。^[18]

•  ロシア– フォスによれば、ロシアは2011年に合計400台の車両（保管中のものを含む）を保有していた。^[2]国際戦略研究所によると、2024年2月には、この数は39台の現役車両と160台の保管車両に減少した。^[23]

•  チェコスロバキア– 1988年から1989年の間に8件受領し、^[13]後継国に引き継がれた^[24]
•  チェコ共和国− 1994年まで運用が継続^[24]
•  イラク– 1983年に10機受領、^[13] 1994年まで運用されていた^[24]
•  カザフスタン– パレード中に少なくとも3台の車両が目撃されたが^[25] 、 IISSによると現在運行されている車両は1台もない^[26]
• レバノン軍− 1988年にイラクから3人受領^[13]
•  スロバキア− 1994年まで運用が継続^[24]
•  ソ連– 1991年に55機が現役だった^[7]

• 2B1 岡
• 2S7 パイオン
• 2A3 コンデンサー 2P
• 180mm砲S-23
• 240mm迫撃砲M240
