240mm迫撃砲M240

240mm迫撃砲M240
240mm迫撃砲M240
タイプ	牽引式迫撃砲
原産地	ソビエト連邦
サービス履歴
使用中	1953-
戦争	ヨム・キプール戦争; レバノン内戦; ソ連・アフガニスタン戦争; 第一次チェチェン戦争; 第二次チェチェン戦争; シリア内戦; ロシアのウクライナ侵攻
仕様
質量	静的: 3,610 kg (7,960 ポンド); 戦闘: 4,150 kg (9,150 ポンド);
バレルの長さ	534 cm (17 フィート 6 インチ)
クルー	11
シェル	(HE) 130 kg (286 ポンド)
口径	240 mm (9.4 インチ)
標高	+45°～+65°
トラバース	17°
発射速度	1ラウンド/分
最大射程距離	9.7 km (6.0 mi) ; 20 km (12 mi) (ロケット支援あり)

ソ連の 240mm迫撃砲M240は、240mm（9.4インチ）後装式滑腔重迫撃砲で、130キログラム（290ポンド）の砲弾を発射する。1953年に配備された。^[2]

説明

迫撃砲は、滑腔砲身と砲尾、砲尾受けフレーム、ショックアブソーバー付きフレーム、訓練および平衡機構付きマウント、サスペンション付き2輪移動台車、射撃構成から移動構成に変更するためのブーム、ベースプレート、およびルネット付き牽引バーで構成されています。照準器は別々に運ばれ、射撃時にのみ迫撃砲に取り付けられます。ショックアブソーバーは、射撃の振動から照準器を保護するために使用され、また、砲弾とマウント間のリンクを提供します。また、射撃後にマウントが装填位置に戻るときにも使用されます。ブームは射撃時に安定性を提供し、また、迫撃砲を射撃構成から移動構成に変換するための2つのウインチも備えています。

従来の野砲と同様に、台車と砲身を支える車輪付きの台車に搭載されています。他のほとんどの迫撃砲とは異なり、二脚はありません。砲身は重心位置のトラニオンに取り付けられており、装填時に砲身を水平に下げることができます。

M-240の最小射程は800メートル（2,600フィート）、最大射程は9.7キロメートル（6.0マイル）である。旋回は18度に制限され、仰角は+45度から+65度の範囲である。^[2]^[3]照準器、仰角および旋回装置は砲身の左側にある。迫撃砲は通常、AT-P、AT-LまたはAT-S牽引車によって最高時速40キロメートル（25マイル）で砲口から牽引され、11人の乗員も乗る。追加の車両は弾薬と砲架装置を運ぶ。堅い地面にある射撃位置に到着すると、迫撃砲は牽引車から切り離され、牽引用ルネットが取り外される。大きな円形の溶接ベースプレートが地面まで降ろされ、安定した射撃プラットフォームを提供するために土が詰められる。

滑腔砲身は長さ5.34メートル（17.5フィート）（22.25口径）で、装填時には水平位置に旋回する。^[3]砲身の下端には尾栓と弾頭ガイドがある。M-240の作動には約25分かかり、発射後の移動にはそれより若干短い時間しかかからない。作動時の重量は約4,150kg（9,150ポンド）である。HE爆弾の重量は130kg（290ポンド）で、そのうち34kg（75ポンド）が爆発物のペイロードである。迫撃砲爆弾は長さ約1.5メートル（4フィート11インチ）で、2輪の台車で迫撃砲まで運ばれ、5人組のチームが装填に使用する。大きなトング/挟み具を使って爆弾を台車から弾頭誘導装置に持ち上げる。各ハンドルに2人が乗り、5人目がフィンを固定する。次に爆弾を砲身に押し込み、砲尾を閉じる。砲身を発射位置まで上げる。発射速度は1分間に約1発である。^[4]^[5]

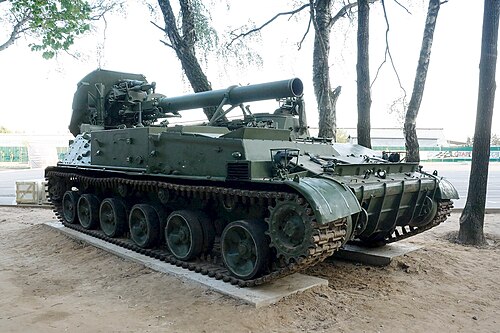

自走式2S4チュルパンは、2B8と呼ばれるM240迫撃砲の改良型を使用している。これはペルミ機械製造工場のユーリ・N・カラチニコフによって開発された。^[6]

特殊兵器

M240 で使用される標準的な F-864 高性能爆薬弾に加えて、3M15 ロケットモーターを使用して射程を 20 km (12 マイル) まで延長する 240 mm 迫撃砲用の特殊弾薬が多数存在します。派生型には次のものがあります。

3F2 ガガラ（榴弾）
3O8ネルパ（クラスター弾、O-10 HE-FRAGパラシュート遅延子弾14発を搭載）^[7]
3B11 (核弾頭)
サイダ（焼夷弾）

ソ連はまた、要塞に対する精密攻撃のためにレーザー誘導式の「デアデビル」弾を開発した。^[8]

運用履歴

ヨム・キプール戦争

シリア軍はヨム・キプール戦争の最前線に240mm迫撃砲を配備した。開戦初日、シリア軍はテル・ファレスとヘルモンにあるイスラエル軍の前哨基地を攻撃し、イスラエルの情報収集と通信を妨害することに成功した。^[9] エジプト軍もスエズ運河の要塞への攻撃で240mm迫撃砲を使用し、イスラエルの要塞を破壊するために重砲弾を好んだ。^[10]

240mm迫撃砲は、巨大な弾頭が隠れた標的に対しても有効であったため、非常に恐れられていた。シリアの迫撃砲は、戦闘が公式に終結した後もヘルモン島への砲撃を続け、その大きさと、砲台の一つが砲撃していたコンクリート製の地下壕のコードネームから、イスラエル人から「ゴリアテ」というあだ名が付けられた。ある情報源は、この陣地を破壊するためにイスラエルが秘密裏に襲撃を行ったことを示唆している。^[11]

アフガニスタン

ソ連が240mm迫撃砲を初めて実戦で使用したのは、1985年のソ連のアフガニスタン介入の時であった。第108自動車化狙撃師団の第1074砲兵大隊の砲兵中隊は、チャリコルスコイ渓谷とパンジシール渓谷で、 MT-LBトラクターで牽引した240mm迫撃砲をアフメド・シャー・マスード率いるムハジェッディン軍に対して使用した。これには、特殊なレーザー誘導式「デアデビル」弾が初めて使用されたこともあった。マスードの要塞の1つからのDShK機関銃の射撃に遭遇した後、240mm砲兵中隊は目標に突入し、5発から6発の弾丸で12分から15分で目標を破壊した。迫撃砲の高射角は、以前に122mm榴弾砲の砲撃が失敗した要塞の壁を迂回するのに効果的であることが証明された。兵士らは、迫撃砲の命中精度は高く、通常は一発の命中だけで目標を破壊できたと報告している。さらに、重砲弾は天候の影響をほとんど受けなかった。しかし、砲身が汚れていたり損傷していたりすると、砲弾が詰まる危険性があった。^[12]^[8]

レバノン内戦

レバノン内戦中、1989年にシリア軍のM240 240mm迫撃砲とS-23 180mm砲が、キリスト教レバノン軍派閥の指導者ミシェル・アウン将軍を追い出す攻勢の一環として東ベイルートを砲撃し、900人以上の死傷者を出した。^[13]

シリア内戦

シリア軍は、2012年に始まったシリア内戦でホムス市に対して牽引式M240 240mm迫撃砲を使用した。これは現代の戦争で使用される最大の迫撃砲兵器となった。（一部の報告では、代わりに2S4チュルパンが使用されたと言及されているが、M240とは異なり、その存在は確認されていない）。^[14]人口密集地域におけるこのような重火器の使用は、2012年にホムスで爆発した240mm砲弾の尾翼から初めて確認され、ヒューマン・ライツ・ウォッチなどの人権団体から抗議の声が上がった。^[15]^[16]その後、シリアで240mm迫撃砲が発射され、砲弾が建物に着弾する様子がビデオに記録されている。

2012年以降、M240迫撃砲の使用に関する報告は少なくなっており、これはおそらく弾薬の枯渇によるものと思われる。しかし、2015年と2016年には、ダマスカス郊外、東グータ、ドゥーマで、ロケット補助付きの3O8 240mm砲弾24発の爆発した薬莢が、これまで戦闘で使用されたことが確認されたことのない不発のO-10クラスター弾とともに確認された。このため、これらの使用はロシアの新たな支援を反映しているのではないかと推測する者もいる。^[7]

ロシアのウクライナ侵攻

ウクライナでは数え切れないほどのM240迫撃砲が再稼働され、南ウクライナ作戦^[17]やマリンカ近郊のドンバス地方で使用された。^[18]

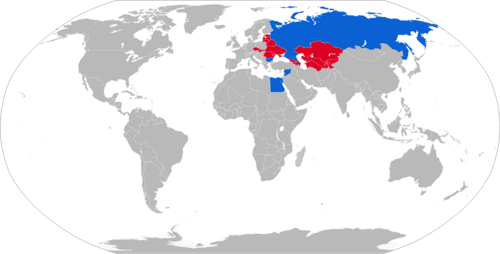

オペレーター

現在のオペレーター

シリア− 1981年に8機受領^[19] 、 2024年時点でも運用中の機数は不明^[20]
ウクライナ^[17]

元オペレーター

イラク− 1981年に25機受領^{[19] 、}2003年のイラク侵攻まで運用された^[21]
ルーマニア– 1971年に少なくとも12機^[19] 、 1953年から1995年まで運用^[22]
ソビエト連邦
