2K6 ルナ

2K6 ルナ

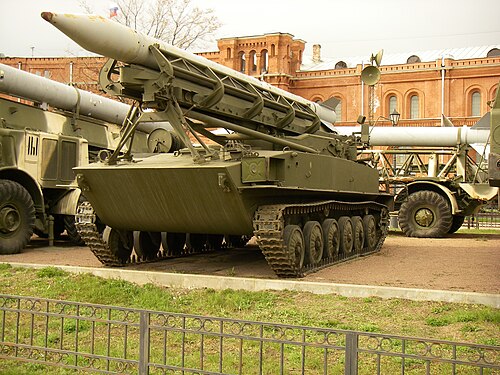

3R9ミサイルを搭載した2P16TEL
タイプ	砲兵ロケットシステム
原産地	ソビエト連邦
サービス履歴
使用中	1960年～1982年（ソ連）
使用者	ソ連、エジプト、シリア
戦争	ヨム・キプール戦争
生産履歴
デザイナー	NII-1 と TsNII-58
生産	1960–1964
建造数	432 SPU 2P16
バリエーション	3R10 (核) (FROG-5)、3R9 (HE) (FROG-3)
仕様
クルー	5
最大射程距離	45 km (28 マイル) (3R9)
弾頭	高性能爆薬、核兵器
エンジン	RDTT3Zh6
推進剤	固形燃料
ガイダンス システム	弾道
発射 台	2P16 ( PT-76ベース)

2K6ルナ(ロシア語: Луна、直訳すると 「月」) は、ソ連の短距離砲兵ロケット複合体である。ルナロケットは固体燃料、無誘導、スピン安定化である。^[1]「2K6」はGRAUの名称である。NATO報告名はFROG-3 (3R9ミサイル搭載) およびFROG-5 (3R10ミサイル搭載)である。1965年から、2K6 ルナは、西側ではFROG-7として知られていた、はるかに成功した9K52 ルナ-Mに置き換えられた。

1953年から、ルナシステムはNPマズロフの監督の下、NII-1で開発された。ルナは、それ以前の設計である2K1マルスと2K4フィーリンを踏襲した。NII-1がロケットを担当し、打ち上げ機と運搬ローダーはTsNII-58が設計した。当初のシステム名はS-125A「ピオン」だった。^[2] 1957年には、打ち上げ機（オブイェクト160シャーシのSPU S-123A）、トランスローダー（オブイェクト161シャーシのTZM S-124A）、および3R5ロケットのプロトタイプが評価の準備が整った。これらは1958年にカプースチン・ヤールで、1959年にザバイカル軍管区で実施された。^[3]

これらの評価の結果、TZMを放棄し、SPUを改良してロケットを再設計することが決定されました。これにより、3R9および3R10ロケットが開発されました。量産開始の決定は1959年12月に行われました。最初の5つのシステムは1960年1月に準備が整いました。国家承認試験は1960年3月まで実施されました。1960年に、ルナシステムはソビエト軍に配備され、1982年まで使用されました。 ^[3] 1960年から1964年にかけて、432個のSPU 2P16が製造されました。最初の年だけで、80台の打ち上げロケットと365個のロケットが製造ラインで製造されました。^[2]

ミサイル複合体は以下で構成されていた: ^[3]

• 打ち上げロケットSPU 2P16（Ob'yekt 160 ）。PT -76Bシャーシを改造したもので、リターンローラーを備え、発射レール、昇降機構、安定ジャッキ、発電機を装備している。戦闘重量は18トン。
• 3R9ロケットは通常のHE弾頭3N15を搭載し、射程距離は12～44.6kmである。
• 400kgの核弾頭3N14を搭載し、射程距離が10～32.1kmのロケット3R10 。
• ZiL-157Vをベースにした2U663ミサイル輸送機（ミサイル2発搭載）
• 核弾頭を輸送・保管するための2U662車両。
• 移動式クレーンADK K52（MAZ-502上）、ADK K61（MAZ-200上）または9T31（ Ural-375上）
• 保守用車両PRTB-1、2U659等一式
• 制御および指揮車両PU-2と
• 訓練用ロケットPV-65または訓練用弾頭3N16を搭載した3R11 を備えた訓練セット。

このロケットにはいくつかの派生型がありました。例えば、ZiL-134 8x8トラックを搭載した 2P21 (別名Br-226-II)ですが、これらは実用化されませんでした。

西側筋によると、 FROG -6はトラックベースの訓練システムPV-65のNATO指定である。^{[4]ロシアの情報筋は、このシステムが}KrAZ-214のBr-226-Iロケットのプロトタイプであると主張している。^[3]

ルナは1960年に就役し、1982年までソ連軍で使用された。各自動車化ライフル・戦車師団にはロケット大隊が1個あり、各大隊には2個中隊があり、各中隊には2P16が2丁あった。^[3]キューバ危機の際には、2K6ミサイル36発（通常弾頭搭載24発、2キロトンの核弾頭搭載12発）と発射装置6基がキューバに配備されていた。一部の当局は、現地司令官に核兵器を使用する権限があったかどうかに異論を唱えているが、彼らは現場におり、圧力をかけられればソ連兵が使用した可能性もあったと主張されている。^[5]

ルナシステムが初めて戦闘に使用されたのは、ヨム・キプール戦争の初期段階で、エジプトとシリア両国で使用されたことが記録されている。^[6] 1973年10月6日、エジプト第64砲兵旅団は、スエズ運河横断を支援するためにHEロケット弾を装備したFROG-3およびFROG-7発射装置を配備し、ロマニ、エル・タッサ、オム・マルガム、オム・クシャイブ、ミトラ峠を含むシナイ半島のイスラエル後方基地を標的とした。^[6]次の1週間で、さらに多くのロケット弾がそれらの地域とエル・メレエズ飛行場に発射された。ロケット弾はわずかしか効果がなく、1発のロケット弾が地上の航空機を破壊した。イスラエル軍が運河を渡ると、エジプト軍は橋頭保を狙ってFROGロケット弾の集中砲火で応戦したが、ほとんど効果はなかった。^[6]

北部戦線では、FROG-2およびFROG-3システムを装備したシリア第69ロケット旅団が、イズレエル渓谷とフレ渓谷にあるイスラエルの飛行場やその他の軍事目標に向けて20発から25発のロケット弾を発射したが、民間地域に命中しただけで、逸れたFROGロケット2発がヨルダンに着弾した。^[7]

FROG-3やFROG-5を含む初期のルナ型システムは、ワルシャワ条約機構、アルジェリア、キューバ、エジプト、北朝鮮、シリアへ輸出された。 ^[6] 2024年現在、北朝鮮では限定的に使用されている。^[8]

•  北朝鮮− 2024年時点でFROG-3、FROG-5、FROG-7が24基。^[8] 化学弾頭および生物弾頭が国内で製造されている可能性がある^[6]

•  アルジェリア^[6]
•  ブルガリア− 1990年にFROG-3とFROG-7の発射機36基^[9]
•  キューバ^[6]
•  東ドイツ− 13基。^{[10] [要ページ]}ドイツ再統一前に、東ドイツで運用されていたFROG-5とFROG-7はSS-21スカラベに置き換えられた^[9]
•  エジプト− FROG-3はヨムキプール戦争中に第64砲兵旅団が使用したシステムであった^[6]
•  ポーランド− FROG-3、^[9] 1962年から1982年にかけて3R9ロケットを搭載した21基の発射機^[11]
•  ルーマニア^{[4] [ページが必要]} − 1990年に32基の発射機^[9]
•  ソ連− 200基。^{[4] [ページが必要]}ソ連崩壊前は、少数のFROG-5発射機が訓練任務にのみ使用されていた^[6]
•  シリア− FROG-3システムはヨムキプール戦争中に第69ロケット旅団によって使用された^[7]
