XNORゲート(ENOR、EXNOR、NXOR、XANDとも呼ばれ、 Exclusive NORと発音される)は、排他的論理和(XOR)ゲートの論理補完機能を持つデジタル論理ゲートである。 [1]これは、数理論理学の論理接続子( )に相当し、物質的双条件とも呼ばれる。2入力バージョンは論理等価性を実装し、右の真理値表に従って動作するため、このゲートは「等価ゲート」と呼ばれることもある。ゲートへの両方の入力が同じ場合、高出力(1)が得られる。両方の入力ではなく片方の入力が高(1)の場合、低出力(0)が得られる。
XNOR 演算を表すために使用される代数表記はです。代数式と はどちらも、入力AとBを持つ XNOR ゲートを表します。
シンボル
XNOR ゲートには 2 つのシンボルがあります。1 つは特徴的な形状で、もう 1 つは長方形の形状とラベルです。XNOR ゲートのシンボルは両方とも、反転バブルが追加された XOR ゲートのシンボルです。
ハードウェアの説明
XNOR ゲートは、ほとんどのTTLおよびCMOS ICファミリに含まれています。標準の4000 シリーズCMOS IC は 4077 で、TTL IC は 74266 です (ただし、オープン コレクタ実装です)。どちらも 4 つの独立した 2 入力 XNOR ゲートを備えています。(現在は廃止されている) 74S135 は、4 つの 2 入力 XOR/XNOR ゲートまたは 2 つの 3 入力 XNOR ゲートを実装しました。
TTL 74LS実装の74LS266とCMOSゲート(CD4077、74HC4077、74HC266など)は、Texas InstrumentsやNXPなどのほとんどの半導体メーカーから入手できます。[2]これらは通常、スルーホールDIPとSOIC形式(SOIC-14、SOC-14、またはTSSOP-14) の両方で入手できます。
データシートは、ほとんどのデータシート データベースおよびサプライヤー から簡単に入手できます。
実装
AND-OR-反転ロジック
XNORゲートは、次の図に示すように、NANDゲートとOR-AND-Invertゲートを使用して実装できます。[3] これは、次の恒等式に基づいています。
反転入力も利用できる場合(たとえば、フリップフロップから)に便利な代替案では、右下の図に示すように、 2-2 AND-OR-反転ゲートを使用します。
-
NANDとOAIゲートを使用したXNOR実装
-
通常入力と反転入力を持つ2-2-AOIゲートを使用したXNOR実装
シーモス
上記の OAI ロジックに基づく CMOS 実装は、以下に示すように 10 個のトランジスタで実現できます。通常入力と反転入力の両方を使用する実装では 8 個のトランジスタを使用し、インバータを使用する必要がある場合は 12 個のトランジスタを使用します。
-
NAND と OR-AND-Invert ゲートを使用した CMOS の XNOR ゲート
-
通常入力と反転入力の両方を使用するCMOSのXNORゲート
ピン配置
4077 デバイスと 74x266 デバイス (SN74LS266、74HC266、74266 など) は、次のように同じピン配置図を持ちます。

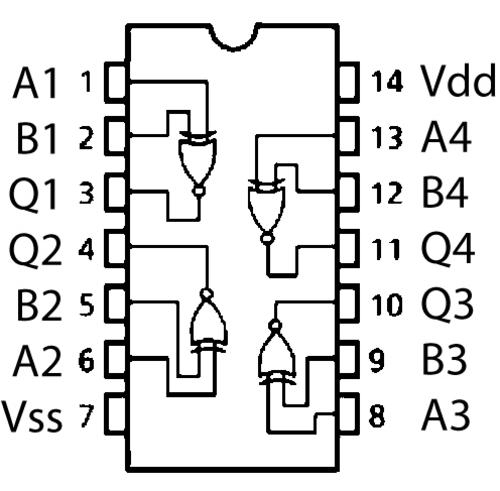

74HC266N、74LS266、および CD4077 クワッド XNOR プラスチックデュアル インライン パッケージ14 ピン パッケージ ( PDIP-14 ) ICのピン配置図。
- 入力A1
- 入力B1
- 出力Q1(A1とB1の論理レベルが同じ場合のみハイ)
- 出力Q2
- 入力B2
- 入力A2
- V ss (GND) 共通電源および信号グランドピン
- 入力A3
- 入力B3
- 出力Q3
- 出力Q4
- 入力B4
- A4を入力
- CMOS の場合はV dd (TTL の場合は V cc ) 正電源 (許容電圧範囲についてはデータシートを参照)
代替案

特定のタイプのゲートが利用できない場合は、他の利用可能なゲートから同じ機能を実装する回路を構築できます。XNOR 機能を実装する回路は、XOR ゲートとそれに続く NOT ゲートから簡単に構築できます。式 を考えると、AND、OR、NOT ゲートを使用して XNOR ゲート回路を直接構築できます。ただし、この方法では 3 つの異なる種類のゲートが 5 つ必要です。
代わりに、異なるゲートを利用できる場合は、上記のようにブール代数を適用して変換し、最後の項にド・モルガンの法則を適用して、右に示すように 3 つのゲートのみを使用して実装できる結果を得ることができます。
XNOR ゲート回路は、4 つの NOR ゲートから作成できます。実際、NAND ゲートと NOR ゲートはどちらもいわゆる「ユニバーサル ゲート」であり、NAND ロジックまたはNOR ロジックのいずれかだけで任意の論理関数を構築できます。4 つの NOR ゲートを NAND ゲートに置き換えると、XOR ゲートになります。XOR ゲートは、出力または入力の 1 つを反転することで (たとえば、5 番目の NAND ゲートを使用)、XNOR ゲートに変換できます。
代替配置は、 からの関数の構築を強調するトポロジー内の 5 つの NAND ゲートであり、ド・モルガンの法則からNAND ゲートは反転入力 OR ゲートであることに注目します。別の代替配置は、 からの関数の構築を強調するトポロジー内の 5 つの NOR ゲートであり、ド・モルガンの法則からNOR ゲートは反転入力 AND ゲートであることに注目します。
NAND 構造の場合、下側の配置は伝播遅延 (入力の変化と出力の変化の間の時間遅延) が短いという利点があります。NOR 構造の場合、上側の配置ではゲート数が少なくて済みます。
逆の観点から見ると、XNOR は完全に汎用的な論理ゲートではありませんが、XNOR ゲートのみを使用して他のゲートを構築することも可能です。NOT ゲートと XOR ゲートは、この方法で構築できます。
2つ以上の入力
ゲートあたり 3 つ以上の入力を持つ他のゲート (OR、NOR、AND、NAND) もメーカーから提供されていますが、これは XOR ゲートと XNOR ゲートでは厳密には当てはまりません。ただし、バイナリ論理演算の概念を 3 つの入力に拡張すると、2 つの共有 "C" 入力と 4 つの独立した "A" および "B" 入力を持つ SN74S135 は、4 つの出力に対して真理値表に従うデバイスになります。
これは実質的に Q = NOT ((A XOR B) XOR C) です。これを解釈する別の方法は、偶数個の入力が true の場合に出力が true になることです。2 入力 XNOR ゲートとは異なり、論理的な「等価性」関数は実装されません。
