ウェリントンのダイブアンダー

ウェリントン・ダイブアンダー（建設中はウェリントン・グレード・セパレーションと呼ばれていた） ^{[1]は、イギリス、}ケンブリッジシャー州ピーターバラ駅から北に3マイル（5 km）のウェリントン・ジャンクションにある複線高架鉄道ジャンクションの代替である。このジャンクションは、スポルディングを経由してリンカーンやその先に至るグレートノーザン/グレートイースタンジョイントライン（GN/GE）につながっている。2021年12月に完成・開業した^{[2]ダイブアンダーにより、}イーストコースト本線（ECML）の西側の列車は、ECMLのより速い旅客サービスと競合することなく、GN/GEラインにアクセスできるようになる。

ダイブアンダーは、アクセストンネルに設置されたスライドパス上の「ジャッキデッキ」によって構築されました。湾曲した「ジャッキデッキ」は、メインのランニングラインの下に押し込まれ、英国で初めて使用される構造物となります。この設置には、特許取得済みの建設方法が使用されています。

元のジャンクション

1982年にこの路線がマーチとスポルディングの間で閉鎖されると、^{[3]貨物輸送は}フェンズの西端を横切る代わりに、ピーターバラ駅に迂回した。そのため、列車はGN/GE線に出入りするためにピーターバラ鉄道駅の北3マイル (5 km) にあるウェリントンジャンクションを使用する必要があった。^[4]ジャンクションを使用するには、列車はECMLの快速旅客サービスが使用する線路を平面で横断する必要があり、スポルディング行きの列車の場合は、ピーターバラ駅とジャンクション間の3マイルにわたって上り急行線も使用する。これにより、快速旅客列車に遅延が発生する可能性がある。

ネットワークレールの前身であるレールトラックは、ECMLが混雑していることを認識し、東海岸の港を行き来する大型コンテナ列車に対応できるようにGN/GE線をアップグレードしました。^[5]しかし、ウェリントンジャンクションは依然として大きなボトルネックでした。^[6]

ダイブアンダー

In 2016 Network Rail submitted a Transport and Works Act Order (TWAO) to the Secretary of State for Transport^[7] to build either a flyover or a dive-under to avoid the fast lines north of Peterborough and allow passenger and freight trains to access all lines without affecting other faster services. In summer 2018 Chris Grayling approved the order^[8] after a public inquiry favoured the dive-under option in preference to the flyover.^[9] Initially costings were estimated to be in the region of £100 million, but the agreed cost on approval was £200 million.^[6]^[10]

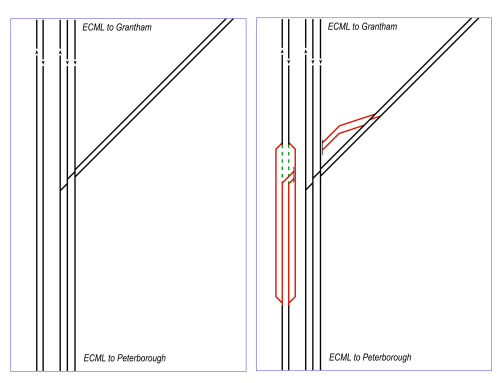

The project saw the construction of 1.9 miles (3 km) of new line which runs underneath the fast lines, culverting works on Marholm Brook, and the movement of the Stamford lines 82 feet (25 m) westwards over the culverted brook.^[11] This means that trains for the GN/GE line no longer need to cross the fast lines on the level, nor use the Up Fast line between Peterborough station and the junction. The project, coupled with other ECML improvement schemes (such as the four-tracking from Huntingdon to Woodwalton),^[12] improved capacity on the line through Peterborough by 33%, according to Network Rail.^[13] This equates to two extra train paths an hour in 2021, when the work was completed.^[14]^[15] This will, in turn, cut 21 minutes off the fastest King's Cross to Edinburgh Waverley service, 13 minutes off the fastest King's Cross to Leeds service, and it will also see an increase of 1,050 'Intercity' possible seats per hour on express trains through Peterborough.^[16]

The Spalding and Peterborough Transport Forum claimed that increasing the number of freight trains operating through Spalding would cause the level crossing barriers in the town to be down for 24 minutes of every hour.^[17] The Campaign for Better Transport praised the works and stated

This upgrade will open up the route from Peterborough to Doncaster via Lincoln for more freight services which will further reduce road congestion, road fatalities and pollution. Longer term we would like to see it electrified.^[18]

The construction will involve use of the UK's first curved box jack,^[19] which will consist of ten 16-metre (52 ft) sections joined together, creating a 160-metre (520 ft) curved box. The contractors expect to remove 120,000 cubic metres (4,200,000 cu ft) of earth and the box will weigh 11,000 tonnes (12,000 tons).^[20]

北端と南端のジャンクションは2021年11月に接続され、信号も接続されました。しかし、規制当局の承認により、開業予定日は2021年12月となります。必要に応じて、将来の架空電化工事のための準備も整っています。^[21]

参照

バーモンジー・ダイブアンダー- 2010年代にロンドン・ブリッジ駅の近くに建設されたもう一つのダイブアンダー
ヒッチン高架道路- ヒッチン北部のケンブリッジ線へのアクセスにおける交通問題を緩和するためのヒッチンの高架道路
ナニートン・ノース・コード- 同様の理由で建設されたナニートンのウェスト・コースト本線の高架道路
