蟻継ぎ

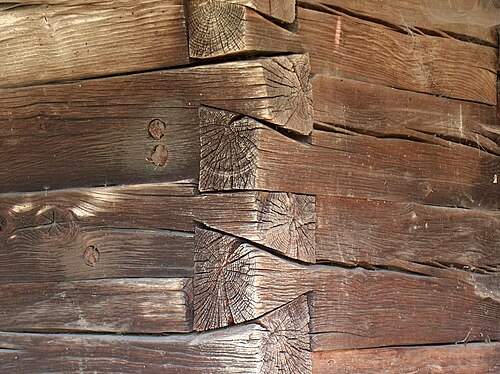

蟻継ぎまたは単に蟻は、家具、キャビネット、 ^[1]丸太造りの建物、伝統的な木造建築を含む木工所（大工仕事）で最も一般的に使用される接合技術です。蟻継ぎは、引張強度としても知られる、引き裂かれにくいことで知られ、引き出しの側面を前面に接合するためによく使用されます。1枚の板の端から延びるように切断された一連のピンが、別の板の端に切断された一連の「テール」と噛み合います。ピンとテールは台形の形状をしています。一度接着すると、木製の蟻継ぎには機械的な留め具は必要ありません。

蟻継ぎの技法は、おそらく歴史が書かれる以前から存在していた。蟻継ぎの最も古い例としては、第一王朝のミイラとともに埋葬された古代エジプトの家具、中国の皇帝の墓、インドのヴァザッパリー マハ シヴァ寺院の石柱などが挙げられる。蟻継ぎのデザインは、家具のさまざまな時代を区別する重要な方法である。^[要出典]

名前の語源は、接合部のほぞ穴やほぞ穴が鳩の尾の形に似ていることに由来しています。^[2]ヨーロッパでは、鳩尾接合は、スワローテール接合、カルバーテール接合（カルバーは「鳩」を意味する）、またはファンテール接合と呼ばれることもあります。^[3]

蟻継ぎは、「尾」と「ピン」の形状により非常に強力です。このため、継ぎ目を外すのは難しく、接着剤を塗ると事実上不可能になります。このタイプの継ぎ目は、引き出し、宝石箱、キャビネット、その他の強度が求められる家具などの箱型構造に使用されます。これは手作業で作るのが難しい継ぎ目で、熟練した職人技が必要です。蟻継ぎにはさまざまなタイプがあります。

傾斜角度は、使用する木材、接合の目的、作業の種類によって異なります。通常、針葉樹の場合は1:6の傾斜、広葉樹の場合はより緩やかな1 :8の傾斜です。妥協案として1:7の傾斜が使用されることがよくあります。ただし、異なる傾斜は、木材の種類が異なっても接合部の強度には影響しません。^[4]

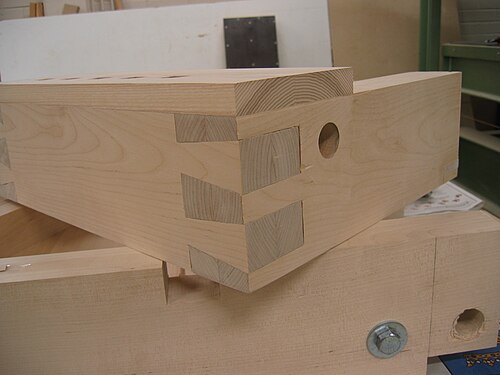

「貫通蟻継ぎ」（「平蟻継ぎ」とも呼ばれる）接合では、接合部を組み立てると両方の板の端の木目が見える。^[5]貫通蟻継ぎは、カーカスやボックス構造でよく見られる。伝統的に、蟻継ぎはベニヤで覆われることが多かった。しかし、蟻継ぎは職人技の象徴となり、一般的に特徴とみなされているため、現代の作品で隠されることはほとんどない。引き出し構造に使用される貫通蟻継ぎ（またはブラインド、マイター、ラップ）は、「イングリッシュ 蟻継ぎ」と呼ばれることもある。^[6]

職人は、接合部の前面から端の木目が見えないようにしたい場合に、「半ブラインド蟻継ぎ」を使用します。蟻継ぎは、アイテムの前面にある板の端のほぞ穴に収まり、端を隠します。

半ブラインド蟻継ぎは、引き出しの前部を引き出しの側面に固定するのによく使用されます。これは、貫通蟻継ぎを使用して構築された引き出しに偽の前部を取り付ける方法の代替手段です。

「シークレットマイタードダブテール」ジョイント (「マイタード ブラインド ダブテール」、「フル ブラインド ダブテール」、または「フル ブラインド マイタード ダブテール」とも呼ばれる) は、キャビネットや箱の作業の最高級品に使用されます。このジョイントは、ダブテール ジョイントに見られる強度を備えていますが、外縁を 45 度の角度で接合し、ダブテールをジョイント内部に隠すことで、両方の外面から完全に隠されています。

斜め角蟻継ぎはデザイン的には非常に似ていますが、蟻継ぎが1つだけあり、額縁やその他の同様の接合部に使用されます。^[7]

シークレットダブルラップ ダブテールはシークレット マイター ダブテールに似ていますが、ジョイントの 1 つの端に非常に薄い端木目が見られます。カーカス構造やボックス構造でダブテールを完全に見えないようにするために使用されます。

スライドダブテールは、2枚の板を直角に接合する方法で、交差は片方の板の端ではなく、その領域内で発生します。この接合により、ダブテールの連結強度が得られます。スライドダブテールは、ソケットにテールをスライドさせて組み立てます。ソケットをわずかにテーパー状にして、ジョイントの後ろに向かってわずかにきつくするのが一般的です。これにより、2つのコンポーネントを簡単にスライドさせることができますが、最終位置に達するとジョイントがきつくなります。テーパードスライドダブテールを実装する別の方法は、ソケットではなくテールをテーパー状にすることです。引き出し構造で使用される場合、ボードの全幅に渡らない「ストップスライドダブテール」は、「フレンチダブテール」と呼ばれることがあります。^[6]

用途:

• 棚をキャビネットの側面に接合する
• キャビネットの底部と側面の接合
• 水平方向の仕切りを棚に取り付ける
• 拡張可能なテーブルフレームの隣接するセクションを結合する
• 引き出し前板と側面の接合
• ウェブフレームのフロントレールをキャビネットの側面に接合する
• バイオリンや一部のギターのネックとボディを結合します。

ダブテールは、木工で最もよく使用されますが、木工にのみ使用されるわけではありません。その他の使用分野は次のとおりです。

• ダブテールスライド、例えば旋盤、フライス盤、その他の工作機械など。^[8]
• ジェットエンジンやその他の用途でタービンブレードをシャフトに取り付ける。 ^[9]
• 時計製造: 時計の歯車の壊れた歯を交換するときに、新しい歯を接合します。
• 石積み: 蟻継ぎ構造は、特に危険な地域に設置される灯台の設計において大きな進歩とみなされています。エディストーン灯台とファストネット灯台は、蟻継ぎ構造の耐久性の高さを示す例です。
• 3Dプリンティング：ダブテールは、3Dプリンターの物理的なオブジェクトの印刷サイズの制限を克服するために一般的に使用されます。^[10]
• 銃器やエアガンのアイアンサイトや望遠照準器などの照準装置は、ダブテールレールを介してレシーバーまたはスライド に固定される場合があります。 11mm または 3/8 は、エアガンやリムファイアライフルやピストルで頻繁に使用される最も一般的な測定単位です。

• カービー、イアン J. (1999)。『完全なダブテール: 手作り家具の特徴的なジョイント』。コネチカット州ベセル: カンビウム プレス。ISBN 9780964399990。
