フロッピーディスクの歴史

フロッピーディスクは、長方形のプラスチック キャリアに収められた薄くて柔軟な磁気記憶媒体で構成されたディスク記憶媒体です。フロッピー ディスク ドライブ(FDD) を使用して読み取りと書き込みを行います。フロッピー ディスクは、1970 年代から 1990 年代にかけてほぼ普遍的なデータ形式で、主要なデータ記憶のほか、バックアップやコンピュータ間のデータ転送にも使用されていました。

1967年、カリフォルニア州サンノゼのIBM施設で、世界初のフロッピーディスクとディスクドライブにつながるドライブの開発が始まりました。^[1] 8インチ（20cm）のフォーマットが1971年に市場に導入されました。より便利なサイズの5¼インチディスクは1976年に導入され、専用のワードプロセッサシステムやパーソナルコンピュータでほぼ普遍的になりました。^[2]このフォーマットは、1982年に初めて導入された3½インチフォーマットにゆっくりと置き換えられました。両方が人気を博したかなりの期間がありました。^[3]時間の経過とともに、他のさまざまなサイズが導入されましたが、市場での成功は限られていました。

フロッピーディスクは40年近くにわたって人気のメディアでしたが、1990年代半ばから後半にかけてその使用は減少しました。^[4] 2000年以降、フロッピーディスクはますます珍しくなり、主に古いハードウェア、特に旧式の産業機器や音楽機器で使用されるようになりました。^[5]

ソニーは2011年に最後の新しいフロッピーディスクを製造した。^[6]

1960年代後半にIBMが将来のシステムや制御装置の書き込み可能な制御記憶装置として半導体メモリを使用するという決定を下したことで、制御記憶装置のマイクロプログラムを格納して出荷し、システムの電源投入時にマイクロプログラムを制御記憶装置にロードするための、安価で信頼性の高い読み取り専用デバイスと関連媒体の必要性が生じた。目標は、200ドル未満の読み取り専用デバイスと5ドル未満の媒体であった。^{[7] : 513}

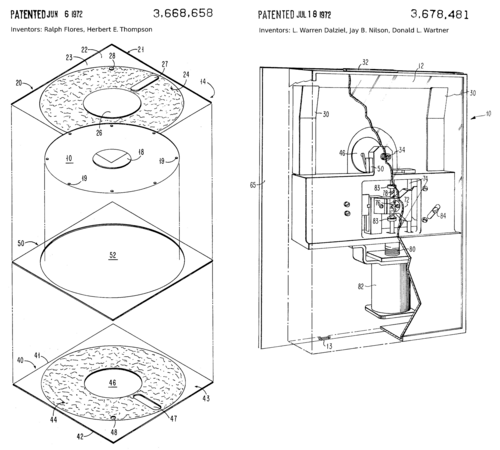

IBM サンノゼのダイレクト アクセス ストレージ製品マネージャ、アラン シュガートは、この仕事をデビッド L. ノーブルに割り当てました。 ^{[7] : 513–523 ノーブル}は、この目的のために新しいスタイルのテープを開発しようとしましたが、成功しませんでした。プロジェクトは、23FD ディスク ドライブ マネージャのドナルド L. ワートナーと 23FD ディスク マネージャのハーバート E. トンプソン、および設計エンジニアのウォーレン L. ダルジール、ジェイ ブレント ニルソン、ラルフ フローレスに再割り当てされ、そのチームが IBM 23FD フロッピー ディスク ドライブ システム (コード名 Minnow) を開発しました。ディスクは読み取り専用の 8 インチ (200 mm) 直径のフレキシブル ディスケットで、「メモリ ディスク」と呼ばれ、80キロバイトのデータを保持できます。当初、ディスクはむき出しでしたが、汚れが深刻な問題になったため、ほこりの粒子を除去する布で裏打ちされたプラスチック製の封筒に入れられました。^[8]フロッピーディスク特許第3,668,658号^[9]は、1972年6月6日に発行され、発明者はラルフ・フローレスとハーバート・E・トンプソンです。フロッピーディスクドライブ特許第3,678,481号^[10]は、1972年7月18日に発行され、発明者はウォーレン・L・ダルジール、ジェイ・B・ニルソン、ドナルド・L・ワートナーです。IBMは1971年にディスケットを商業的に導入しました。^{[11] [注1]}

この新しいデバイスは、1971年に2835ストレージ制御装置の制御ストアロードデバイスである23FDとして初めて出荷されました。^[12]その後、ほとんどのSystem 370処理装置やその他のIBM製品の標準部品となりました。IBM社内では、現場に配布するためのフロッピーディスクを書き込むために、コード名Mackerelという別のデバイスを使用していました。 ^[8]

他のサプライヤは、キー入力やデータロギングなどのアプリケーションで読み取り/書き込みFDDの機会を認識しました。^[13] Shugartは、当時Memorexにいた1972年に、最初の市販の読み取り/書き込みフロッピーディスクドライブであるMemorex 650を出荷しました。650のデータ容量は175kBで、トラックあたり50トラックと8セクターでした。^[14] Memorexディスクはハードセクター化されており、各データセクターの開始とトラックの開始を同期するために、外径（データトラック00の外側）に8つのセクターホール（および1つのインデックスホール）が含まれていました。ほとんどの初期の8インチディスクはハードセクター化されており、ディスクハブの周囲にパンチされた物理的な穴でマークされた固定数のディスクセクター（通常は8、16、または32）があり、ドライブのコントローラに適切なメディアタイプが必要でした。

IBM は読み書き可能な FDD を開発していたが、そのようなデバイスに市場機会があるとは思えなかったため、プロジェクトを中止するところだった。IBM のジャック・ハーカーとミネソタ州ロチェスターの IBM ゼネラル・システム部門の現場マネージャーであるドン・スティーブンソンがサンノゼで偶然出会ったことが、モホークのキー・ツー・テープ・システムに対抗できる製品を必要としていた IBM 初の読み書き可能な FDD ^[15] 33FD (コード名「IGAR」) の生産につながった。^{[8] 33FD は 1973 年 5 月に}3740 データ・エントリ・システム^[16]のコンポーネントとして初めて出荷された。これは IBM のパンチ・カード(「キーパンチ」) データ・エントリ・マシンを直接置き換えるように設計された。メディアは「ディスケット 1」として別売りされた。新しいシステムは、ディスクに約 250 kB を保存できるソフト・セクター記録形式を採用した。この形式をサポートするドライブは多くのメーカーから提供され、すぐに少量のデータを移動するための一般的なものとなった。このディスクフォーマットは、片面単密度またはSSSDフォーマットとして知られるようになりました。これは、パンチカード3000枚と同じ量のデータを保持できるように設計されました。^[17]

1973 年、シュガートはシュガート アソシエイツを設立し、同社は 8 インチ フロッピー ディスク ドライブの主要メーカーとなりました。同社の SA800 は、フォーム ファクタとインターフェイスの業界標準となりました。

1976年、メディアサプライヤーのInformation Terminals Corporationは、磁気ディスク自体にテフロンコーティングを施すことで耐久性をさらに強化しました。^[18]

1970 年代に最初のマイクロコンピュータが開発されていたとき、8 インチ フロッピーは、ターゲット市場 (個人および中小企業) にとって少しでも手頃な価格の、数少ない「高速大容量ストレージ」デバイスの 1 つとして、マイクロコンピュータに採用されました。最初のマイクロコンピュータ オペレーティング システムであるCP/M は、当初 8 インチ ディスクで出荷されました。ただし、ドライブは依然として高価で、初期の頃は接続されたコンピュータよりも高価であることが一般的だったため、当時のほとんどのマシンでは代わりにカセット テープが使用されていました。

1976年にIBMは500KBの両面単密度（DSSD）フォーマットを導入し、1977年には1～1.2MBの両面倍密度（DSDD）フォーマットを導入した。^[19]

Burroughs 1 MB ユニットなどの他の 8 インチ フロッピー ディスク形式は、市場での存在感を獲得できませんでした。

1978年末のフロッピーディスクの典型的な価格は1枚あたり5ドル（2023年には23ドルに相当）から8ドル（2023年には37ドルに相当）でした。1978年のすべての種類のドライブとメディアの売上は、メディアで1億3500万ドル、ドライブで8億7500万ドルに達すると予想されていました。^[20]

シュガート・アソシエイツのドライブから開発された8インチフロッピーディスクドライブのインターフェース規格には、50ピンのインターフェースと、ACラインから直接駆動され、常に回転するスピンドルモーターが含まれていました。他の後期モデルでは、モーターの起動と停止を行うためにインターフェースが変更されたDCモーターが使用されました。^[21]

1976 年の会議で、ワング研究所のアン・ワンは、シュガート・アソシエイツのジム・アドキソンとドン・マッサロに、8 インチ フォーマットは当時開発していたデスクトップワードプロセッサには大きすぎて高価すぎると伝え、 100 ドル(2023 年の価値で 540 ドルに相当) のドライブを主張しました。

マッサロによると、アドキソンはワンとの会議の前に、より小さなサイズを提案し、ボール紙の模型で作業を開始した。ジョージ・ソルマンは、そのサイズは当時の既存のテープドライブの平均値だったと示唆している。^[22]都市伝説によると、物理的なサイズは、ボストンのバーでワンと会ったときに思いついたという。適切なサイズを尋ねられたとき、ワンはカクテルナプキンを指差したという。 ^[23]そのような会議はなかった。^[22]

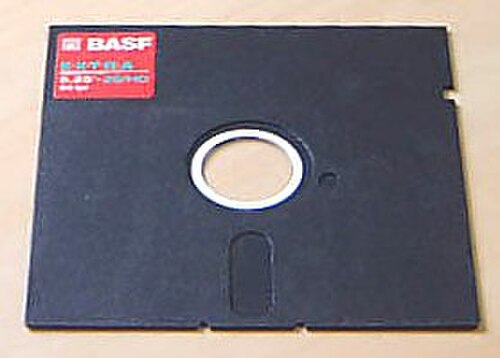

このサイズの新しいドライブは98.5KBを保存し、後に5つのトラックを追加して110KBに増加しました。^{[22] [24] 5¼ドライブは8インチドライブよりもかなり安価で、すぐに}CP/Mマシン に登場し始めました。

シュガートの最初の 5.25 インチ ドライブは、35 トラックの片面 SA-400 で、多くの初期のマイクロコンピュータで広く使用され、業界標準となる 34 ピン インターフェイスを導入しました。ハード セクタまたはソフト セクタ コントローラのどちらでも使用でき、ストレージ容量は 90k (単密度) または 113k (倍密度) と記載されていました。このドライブは 1976 年後半に定価 400 ドルで販売され、10 枚入りのボックスは 60 ドルでした。新しい小型ディスク フォーマットは急速に普及し、1978 年までに 10 の異なるメーカーが 5¼ インチ ドライブを製造していました。シュガートは一時、1 日に 4,000 台のドライブを製造していましたが、その優位性は長くは続きませんでした。1980 年代初頭に会社の業績は衰退しました。その理由の一部は、信頼性の高い 80 トラック ドライブの開発に失敗したこと、競争の激化、および複数の顧客を失ったことによるものです。有利な契約—1982年までにAppleはコンピュータに安価なアルプスのドライブ機構を使用するように切り替え、IBMはPC用ディスクドライブの唯一のサプライヤーとしてタンドンを選んだ。1977年までにシュガートはゼロックスに買収され、1985年に事業を停止し^[25]、ブランドを第三者に売却した。

1978年、ITC（後にVerbatimに改名）は推定1億3500万ドルのフロッピーディスク市場の約35％を占め、5¼インチのディスクを1枚1.50ドル（2023年の7ドルに相当）で大量に販売した。^[20]

Apple は、 Disk II ドライブ用に SA-400 ドライブ メカニズムのみを購入し、カスタム Apple コントローラ ボードと Apple ロゴが刻印されたフェースプレートを装備しました。スティーブ ウォズニアックは、Group Coded Recordingと呼ばれる記録方式を開発しました。この方式では、標準の 90～113k をはるかに上回る 140k のストレージが可能になりましたが、Disk II の導入後すぐに倍密度コントローラの価格が下がりました。GCR 記録では、アクセスするトラックとセクターをソフトウェアで検出するため、ハード セクター ディスクやインデックス ホールさえも必要ありませんでした。

Commodore 社も自社のディスク ドライブ ラインで GCR レコーディング (ただし Apple のフォーマットと互換性のない別のバリエーション) を使用することを選択しました。しかし Tandy 社は、TRS-80 のディスク ドライブに業界標準の FM を使用し、標準の Shugart SA-400 を使用したため、ストレージ容量はわずか 85k でした。

これらの初期のドライブはディスクの片面しか読み取れなかったため、キャリアエンベロープに2つ目の書き込み可能スロットとインデックスホールを切り込み、裏返して（つまり「フリッピーディスク」）、もう一方の面を追加のストレージとして使用するという、人気の低予算アプローチが生まれました。片面ディスクはメーカーによって片面使用のみ認定されていたため、これはリスクがあると考える人もいました。その理由は、裏返すとディスクがカバー内で逆方向に回転するため、以前の回転で布地の裏地に集まった汚れの一部がディスクに吸い込まれ、読み取り/書き込みヘッドを通り過ぎてしまうためでした。^{[26] [27] [28]}

ハードセクターディスクは、IBM 33FD (1973 年 5 月) 以前の初期の 8 インチドライブで使用されていましたが、5¼ インチ形式では広く使用されることはありませんでした。ただし、North Star は 1984 年に倒産するまでこの形式に固執していました。

タンドンは1978年に両面ドライブを導入し、容量を2倍にしました。この新しい「両面倍密度」(DSDD) フォーマットにより、容量は360 KBに増加しました。^{[注 2]}

1979 年までに、77 トラックの 5¼ インチ ドライブも登場し、主に CP/M やその他のプロフェッショナル コンピューターで使用され、コモドールのディスク ドライブ ラインの一部にも搭載されました。

1980 年代初頭までに、コンピュータ ハードウェアの価格低下と技術の進歩により、ソフト セクターの 2 倍密度ディスク フォーマットがほぼ普遍的に採用されるようになりました。さらに、よりコンパクトなハーフハイト ディスク ドライブや両面ドライブが登場し始めましたが、コストが高いため、ほとんどの家庭用コンピュータでは片面ドライブが標準のままでした。また、80 トラック ドライブは「4 倍密度」と呼ばれていました。

1970年代から1980年代にかけて、ワードプロセッサやマイクロコンピュータの主な記憶装置はフロッピードライブでした。これらのマシンにはハードドライブがなかったため、OSは通常1枚のフロッピーディスクから起動され、その後、そのディスクを取り出して、アプリケーションが入っている別のディスクに交換しました。2台のディスクドライブ（または1台のデュアルドライブ）を使用する一部のマシンでは、ユーザーはOSディスクをそのままにして、必要に応じてアプリケーションディスクを交換するか、1枚のフロッピーから別のフロッピーにデータをコピーすることができました。1980年代初頭には、「4倍密度」の96トラック/インチのドライブが登場し、容量が720KBに増加しました。RX50 ^[29]は、Digital Equipment CorporationのRainbow 100、DECmate II、およびProfessional 300シリーズで使用された別の独自形式です 。

フロッピーディスクは、IBM PC の発売当初から、 IBM のPC DOSと Microsoft のMS-DOSでサポートされていました。PC DOS バージョン 1.0 (1981 年) では、片面 160 KB のフロッピーのみがサポートされていました。翌年のバージョン 1.1 では、両面320 KB ディスクまでサポートが拡大されました。最終的に、1983 年に DOS 2.0 で、トラックあたり 8 セクターではなく 9 セクターがサポートされ、(フォーマット済みの) 片面ディスクで 180 KB、両面ディスクで 360 KB の容量が確保されました。^[30]

1984 年、IBM は新しいIBM ATマシンで 5¼ 高密度ディスク フォーマットを導入しました。5¼ HD ドライブは基本的に 8 インチ ドライブを縮小したもので、同じ回転速度とビット レートを使用し、360k フォーマットのほぼ 3 倍のストレージ容量を提供しましたが、読み取り/書き込みヘッドが狭いため、古いドライブとの互換性に問題がありました。

ラベルを除いて、5¼ インチの高密度ディスクは、外見上は倍密度ディスクと同一でした。このため、ドライブ自体は、ディスク メディアを読み取ってフォーマットを判別する以外に、挿入されたディスクの密度を判別できないという奇妙な状況が発生しました。そのため、高密度ドライブを使用して倍密度ディスクを高容量にフォーマットすることが可能でした。これは通常、少なくともしばらくの間は機能しているように見えました (少数の不良セクタが報告されることもありました)。問題は、高密度フォーマットが新しい高保磁力酸化コーティングの作成によって可能になったことです (ソフト セクタ フォーマットが標準になった後、以前の密度の向上は主にヘッド技術の改善によって可能になりました。その時点まで、メディアの配合は 1976 年以来基本的に同じままでした)。この高保磁力メディアをフォーマットまたは書き込むために、高密度ドライブはヘッドをより強い磁場を使用するモードに切り替えました。これらの強力な磁場が倍密度ディスク（保磁力の低い媒体）に書き込まれると、強く磁化された酸化物粒子が隣接する粒子の磁荷に影響を与え始めます。その結果、ディスクは自己消去し始めます。一方、反対の手順（HD ディスクを DD としてフォーマットする）は、高保磁力媒体が低電力 DD 磁場によって書き込まれたデータを保持しないため、ほぼ毎回失敗します。高密度 3½ インチ ディスクでは、ディスク カートリッジに穴を追加してドライブが適切な密度を判断できるようにすることでこの問題を回避しました。ただし、3½ インチ DD と HD フォーマット間の保磁力定格は 665 エルステッドと 720エルステッドで、 5 インチ DDの保磁力定格よりも大幅に狭くなっています。+1 ⁄ 4インチフォーマットでは、600エルステッド対300エルステッド^[31]であり、その結果、3½インチDDディスクをHDとして問題なくフォーマットすることが可能でした。

1980年代の終わりまでに、5¼インチディスクは3½インチディスクに取って代わられました。5¼インチドライブはディスクと同様にまだ入手可能でしたが、1990年代に入ると人気は衰えました。主なユーザーコミュニティは、3½インチドライブのない1980年代のレガシーマシン（ DOSを実行するPCまたはホームコンピュータ）をまだ所有しているユーザーでした。Windows 95（5¼インチバージョンは店頭でも販売されておらず、クーポンを入手して郵送する必要があった）の登場と、それに続くバージョン6.22でのスタンドアロンMS-DOSの段階的廃止により、彼らの多くはハードウェアのアップグレードを余儀なくされました。ほとんどの新しいコンピュータでは、5¼インチドライブはオプションの装置でした。1990年代半ばまでに、3½インチディスクが主流のフロッピーディスクになったため、ドライブは事実上姿を消しました。

Apple Lisaの開発中に、Appleはコード名Twiggy、正式名称FileWareというディスクフォーマットを開発しました。基本的には標準の5に似ていますが、+1 ⁄ 4インチディスクのTwiggyディスクには、ディスク上部に書き込みウィンドウが追加され、側面にラベルが貼られていました。このドライブは、オリジナルのApple Macintoshコンピュータのプロトタイプにも搭載されていましたが、MacとLisaの後継機種では3インチディスクに置き換えられ、削除されました。+ソニーの1⁄2インチフロッピーディスク。このドライブは信頼性が低いことで有名で、アップルは業界標準から不必要に逸脱していると批判された。 [ ^32]

1980年代初頭を通じて、5+1 ⁄ 4インチフォーマットが明らかになり始めていました。もともと8インチフォーマットよりも小さくて実用的になるように設計された5+1/4インチのシステム自体が大きすぎたため、記録媒体の品質が向上するにつれて、同じ量のデータをより小さな表面に配置できるようになりました。もう1つの問題は、 5+1 ⁄ 4インチ ディスクは、8 インチ ディスクの縮小版にすぎず、使いやすさを考慮して設計されたものではありませんでした。薄い折り畳みプラスチック シェルにより、ディスクは曲げによって簡単に損傷し、開口部からディスクの表面に汚れが付着する可能性がありました。

2インチ、2インチのドライブを搭載したさまざまなソリューションが開発されました。+1 ⁄ 2インチ、3インチ、 3+1 ⁄ 2インチ（50、60、75、90 mm）のフラッシュメモリは、さまざまな企業から提供されていました。いずれも、小型フォームファクタやスライド式の書き込み保護キャッチを備えた堅牢なケースなど、旧フォーマットに比べて多くの利点がありました。5インチのフラッシュメモリは、ほぼ普遍的に使用されていました。+1 ⁄ 4インチフォーマットでは、これらの新しいフォーマットが大きな市場シェアを獲得することは非常に困難でした。これらのフォーマットには、 DysanとShugartの3+1 ⁄ 4インチフロッピーディスク、後に普及したソニー3+1 ⁄ 2インチ ディスクと 3 インチ フォーマット:

• 3 インチBRG MCD-1は、ハンガリーのブダペスト無線技術会社 (Budapesti Rádiótechnikai Gyár) の発明家、マルセル ヤーノシ [フー]によって 1973 年に開発されました。 ^{[33] [34] [35] [36]}
• 1982年12月にAmdek AmDisk -3マイクロフロッピーディスクカートリッジシステムを発表した。 [ ^{37] [38]}これはもともとApple II Disk IIインターフェースカードで使用するために設計されたものであった^。[38]
• ミツミクイック ディスク3 インチ フロッピー。

3インチフロッピードライブ自体は、日立、松下、マクセルによって製造された。^[39]この「ネットワーク」外では、ティアックのみがドライブを製造していたことが知られている。同様に、メディアの製造元はマクセル、松下、大同の3社のみ知られている（ヤマハ、アムソフト、パナソニック、シュナイダー、タンディ、ゴデックスコ、ディクソンズのブラン​​ド名で呼ばれることもある）が、品質に疑問のある「無名」ディスクが流通しているのが確認されている。

Amstrad は、 CPCとPCWの一部のモデルに 3 インチ片面倍密度 (180 KB) ドライブを搭載していました。PCW 8512には、2 番目のドライブとして両面 4 倍密度 (720 KB) ドライブが搭載され、PCW 9512などの後期モデルでは、最初のドライブにも 4 倍密度が使用されました。片面倍密度 (180 KB) ドライブは、 Amstrad がSinclairから権利を購入した後、ZX Spectrum +3コンピュータに「継承」されました。Oric InternationalのOric-1およびAtmosシステムも 3 インチ フロッピー ドライブを使用していました。これは、当初 Atmos に同梱されていましたが、古い Oric-1 でもサポートされていました。

3 インチ メディアはすべて両面印刷されているため、片面ドライブの所有者はディスクを裏返して反対側を使用することができました。面は「A」と「B」と呼ばれ、完全に独立していましたが、片面ドライブ ユニットは一度に上面にしかアクセスできませんでした。

ディスクフォーマット自体の容量は、より普及した（そしてより安価な）5より大きくはありませんでした。+1 ⁄ 4インチフロッピーディスク。倍密度ディスクの各面には180KB、合計360KBのディスクが保存され、4倍密度ディスクでは720KBのディスクが保存されました^{。 [40]} 5+1 ⁄ 4インチまたは3+1 ⁄ 2インチ ディスクとは異なり、3 インチ ディスクはリバーシブルに設計されており、2 つの独立した書き込み禁止スイッチを備えていました。また、ハードケースのおかげで信頼性も向上しました。

3 インチ ドライブは、 Tatung Einsteinなどの多くの珍しい無名の CP/M システムや、一部の地域ではMSXシステムでも使用されていました。この形式を使用した他のコンピュータには、あまり知られていないGavilan Mobile Computer や、松下の National Mybrain 3000などがあります。Yamaha MDR-1も 3 インチ ドライブを使用していました。

このフォーマットの主な問題は、非常に精巧で複雑なケース機構による高価格であった。しかし、最終的に決定的な変化が起こったのは、 1984年にソニーがアップルコンピュータに3を採用するよう説得した時だった。+Macintosh 128Kには1 ⁄ 2インチドライブが搭載され、実質的に3+1 ⁄ 2インチドライブは事実上の標準です。 ^[要出典]

もう一つの3インチ (75 mm) フォーマットは、ミツミのクイックディスクフォーマットで、1984年にMSXコンピューター用に最初にリリースされました。^[41]クイックディスクフォーマットは、2.8インチ、3インチ×3インチ、3インチ×4インチなど、さまざまなサイズの参照で参照されています。ミツミはこれをOEM機器として提供し、VAR顧客が独自の特定の用途に合わせてパッケージをカスタマイズすることを期待していました。そのため、ディスクは記憶容量とケースサイズが異なります。クイックディスクは2.8インチの磁気メディア、折り取り式の書き込み禁止タブ（各面に1つずつ）を使用し、センタースピンドルの近くにシースルーホールがあります（スピンドルを確実に固定するために使用）。任天堂は2.8インチの磁気メディアを3インチ×4インチのハウジングにパッケージ化し、他のメーカーは同じメディアを3インチ×3インチの正方形のハウジングにパッケージ化しました。

クイックディスクが最も成功したのは、任天堂のファミコンディスクシステム（FDS）での使用でした。ミツミのクイックディスクのFDSパッケージは、「ディスクカード」と呼ばれる3インチ×4インチのプラスチックハウジングを使用していました。ほとんどのFDSディスクには、メディアの汚染を防ぐためのカバー保護がありませんでした。しかし、後の5つのゲームの特別シリーズには保護シャッターが含まれていました。^[42]

ミツミの「3 インチ」クイック ディスク メディアは、多くのスミス コロナワード プロセッサの 3 インチ x 3 インチ ハウジングにも使用されていました。スミス コロナ ディスクには「DataDisk 2.8 インチ」という紛らわしいラベルが付けられていますが、これはおそらくハード プラスチック ケース内のメディアのサイズを指しているものと思われます。

クイック ディスクは、1980 年代半ばのいくつかのMIDI キーボードやMIDI サンプラーでも使用されていました。網羅的ではないリストには、ローランドS-10 ^[43] 、ローランドS-220 ^{[44] [45]}およびMKS100サンプラー、コルグSQD1、コルグSQD8 ^[46] MIDIシーケンサー、S-612 MIDIサンプラー用のAkaiの1985年モデルMD280ドライブ、[ 47 ^{] [48] [49]} AkaiのX7000 / S700（ラックバージョン）^[50]およびX3700、^[51]およびヤマハMDF1 ^[52] MIDIディスクドライブ（DX7 / 21 / 100 / TX7シンセサイザー、RX11 / 21 / 21Lドラムマシン、およびQX1、QX21、およびQX5 MIDIシーケンサー用）が含まれます。

1980年代に5を追加するコストは+1 ⁄ 4インチ ドライブの価格がまだかなり高かったため、ミツミのクイック ディスクは、今ではあまり知られていないいくつかの 8 ビット コンピュータ システムに搭載され、より安価な代替品として競合していました。クイック ディスクのバージョンのその他の一覧 (完全なリストではありません): QDM-01、 ^[53]フランスの Thomson マイクロ コンピュータの QDD (クイック ディスク ドライブ)、Casio QD-7 ドライブ、 ^[ 54] Sharp MZ-700 および MZ-800 システムの周辺機器、 ^[55] Daewoo/Dynadata MSX1 DPC-200 の DPQ-280 クイック ディスク、 ^{[56] [57]} Dragon 32/64マシン、 ^[58] ZX Spectrum の Crescent Quick Disk 128、128i、および 256 周辺機器、 ^[59]および同じく ZX Spectrum の Triton Quick Disk 周辺機器。 ^{[59] [60]}

World of Spectrum FAQ ^[61]によると、ドライブにはさまざまなサイズがあり、Crescent の製品では 128 から 256 kB、Triton システムでは 4410 ビット/インチの密度、データ転送速度 101.6 kbit/s、2.8 インチの両面ディスク タイプで、1 面あたり最大 20 セクター (セクターあたり 2.5 kB)、ディスクあたり最大 100 kB の容量がありました。ファミコン ディスク システムで使用されているクイック ディスクは、片面あたり 64 kB のデータを保持しており、2 面目にアクセスするには手動でディスクを裏返す必要があります。

珍しいことに、クイックディスクは「ヘッドの連続的な直線トラッキングを利用して、レコード溝に似たディスクに沿った単一の螺旋トラックを作成します。」 [ ^60]これにより、一部の人はこれをランダムアクセスディスクドライブとして一般的に考えられているものよりも「テープストリーム」ユニットに似ていると考えました。^[62]

1981年にソニーは3+1 ⁄ 2インチフロッピーディスクカートリッジ（90.0 mm × 94.0 mm）で、片面の未フォーマット容量は218.8 KB、フォーマット済み容量は161.2 KBです。 ^{[要出典]両面バージョンは1982年に発売されました。この初期のソニーのデザインは、} 5インチ未満の他のフロッピーディスクカートリッジと似ていました。+1 ⁄ 4インチのデザインに似ていますが、構造がやや単純です。このフォーマットを採用した最初のコンピュータは、1982年のソニーのSMC-70 [63]でした。 1983年^のヒューレットパッカードのHP-150と、その年のソニーのMSXコンピュータを除いて、このフォーマットは他の新しいフォーマットと同様の運命をたどりました。+1 ⁄ 4インチ フォーマットの市場シェアは単純に大きすぎました。

1982年5月にマイクロフロッピー業界委員会（MIC）が結成され、最終的には23のシステム、ドライブ、メディアメーカーのコンソーシアムに成長しました。^[64] 1983年1月、彼らはソニーと  3+1 ⁄ 2インチドライブとメディア仕様は、オリジナルのソニー設計に基づいていますが、当時の標準5と同じ速度とインターフェースを備えています。+1 ⁄ 4インチドライブ。 ^{[64] [65]}この新しいメディア仕様と互換性のある最初の片面ドライブは1983年初頭に出荷され、 ^[66] 1984年には両面互換バージョンがすぐに続きました。 ^{[67] 1984年に、Apple Computerは新しい}Macintoshコンピューターにこのフォーマットを選択しました。 ^[68]その後、1985年にAtariが新しいSTラインに、 Commodoreが新しいAmigaに採用しました。1988年までに、 3+1 ⁄ 2インチは5インチより売れていた+1 ⁄ 4インチ。 ^[69]南アフリカでは、 3+1 ⁄ 2インチフォーマットは、フレキシブル5と区別するために、一般的にスティッフィーディスクと呼ばれていました。+1 ⁄ 4インチフォーマット。 ^{[70] [71]}

「 3」という用語+「1 ⁄ 2インチ」または「3.5 インチ」ディスクは、長方形のカートリッジの片側の実際の寸法 90 mm から丸められたものです。実際のディスクの直径は 85.8 ミリメートル (3.38 インチ) です。

3つ+1 ⁄ 2インチディスクは、その硬いケースのスライド式の金属カバーにより、 5インチディスクよりもディスク表面への意図しない物理的接触から保護されるという大きな利点がありました。+ディスクがディスク ドライブの外で取り扱われる場合、 1 ⁄ 4インチ ディスクはドライブ内部の部品によって金属製のカバーが横に動かされ、ドライブの読み取り/書き込みヘッドが磁気記録面にアクセスできるようになります。スライド メカニズムの追加により、以前の四角いアウトラインから若干離れました。不規則な長方形の形状には、以前の形式では可能だったディスクを誤って横向きに挿入することが不可能になるという利点もあります。

3.5 インチ ドライブには、終端抵抗パックが不要であることやインデックス ホールが不要であることなど、古いタイプのドライブに比べていくつかの利点がありました。

しかし、シャッター機構に問題がないわけではありませんでした。古いディスクや乱暴に扱われたディスクでは、シャッターがディスクから離れて曲がってしまう可能性がありました。これにより、シャッターが完全に剥がれてしまう危険性がありました (ディスク自体は損傷しませんが、ほこりに対して非常に脆弱になります)。さらに悪いことに、ドライブ内部に引っかかって、内部で動かなくなったり、ドライブを損傷したりする可能性があります。

5のように+1 ⁄ 4インチ、 3+1 ⁄ 2インチディスクは独自の進化を遂げました。アップルが1984年にMacintoshを発表したとき、片面3インチのディスクを採用していました。+1 ⁄ 2インチのディスクドライブで、容量は400KBと宣伝されていました。これらのドライブで使用されたエンコード技術は、GCR（Group Coded Recording）5でも使用されていました）。+1 ⁄ 4インチ ドライブとSirius Systems TechnologyがVictor 9000非 PC 互換 MS-DOS マシン に

より高い容量

しばらくして、PC互換機は片面3インチを採用し始めた。+1 ⁄ 2インチディスク、容量は360KB（両面5インチディスクと同じ）+1980 年代には、GCR ( 1 ⁄ 4インチ ディスク) と、MFM (修正周波数変調) と呼ばれる互換性のない別の記録形式がありました。物理的なディスクは同じでしたが、GCR ドライブと MFM ドライブ (およびそれらのフォーマットされたディスク) には互換性がありませんでした。1986 年に、Apple は両面800 KB ディスクを発表しましたが、それでも GCR を使用していました。その後すぐに、IBM は 720 KB の両面倍密度 MFM ディスクをIBM PC Convertibleなどの PC で使い始めました。IBM PC 互換機もこれを採用し、Amiga は同じディスクで MFM エンコーディングを使用して 1 MB (フォーマットすると 880 KB が使用可能) の容量を実現しました。

高解像度

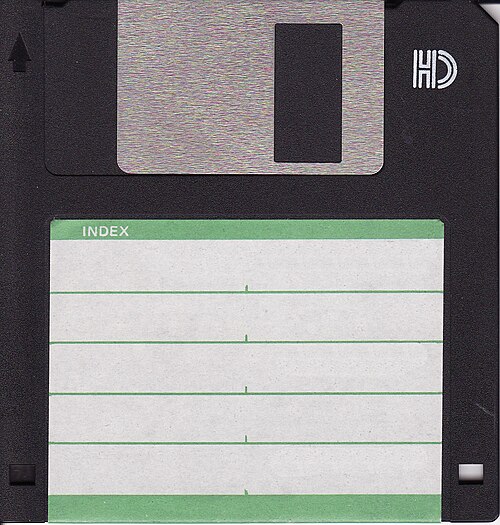

1987 年に導入された MFM ベースの「高密度」フォーマットは、ディスク自体に「HD」と表示され、通常は「1.44 MB」として宣伝されています。最も一般的なフォーマット容量は 1,474,560 バイト (または 1440 KiB) で、720 KiB バリアントの 2 倍です。^{[注 4]}「1.44 MB」という用語は、1440キビバイト(1440 * 1024 バイト) のサイズを 1000 で割ったために生じた誤った名称です。つまり、1440 KiB が「1.44 MB」に変換されます。ここで、MB はメガバイト( 1,000,000 バイト) でもメビバイト(1,048,576 バイト) でもなく、1,024,000 バイトを表します。 1440 KiB を 1024 で正しく割ると、サイズは 1.40625 MiB になります。これらの HD ディスクには、書き込み禁止ノッチの反対側のケースに追加の穴がありました。IBM は、 1987 年に導入されたPS/2シリーズでこの形式を使用しました。Apple は 1988 年にMacintosh IIxで「HD」を使い始め、HD フロッピー ドライブはすぐにほぼすべての Macintosh および PC ハードウェアで汎用的になりました。Apple のFDHD (Floppy Disk High Density) ドライブは、GCR および MFM 形式のディスクの読み取りと書き込みが可能で、PC ユーザーとのファイル交換が比較的簡単でした。Apple は後にこのドライブをSuperDriveとして販売しました。^{[72] Amigaは比較的遅れて1992年に}Amiga 4000をリリースして「HD」フロッピードライブを搭載し、1760KBを保存することができ、ソフトウェアでPCの1440KB / 720KBフォーマットを読み書きすることができました。

ED

酸化コーティングのさらなる進歩により、1990 年にNeXTcube、NeXTstation、IBM PS/2 モデル 57 で 2880 KB の新しい「超高密度」(「ED」) 形式が導入されました。ただし、この時点では容量の増加は HD 形式に対する進歩としては小さすぎたため、広く使用されることはありませんでした。
