ソニー SMC-70

SMC-70

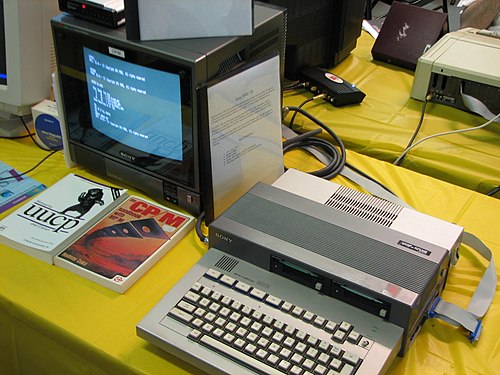

InfoAge サイエンス センターで開催された Vintage Computer Festival (VCF) East 6.0 での Sony SMC-70 マイクロ コンピュータ
発売日	1982年9月; 42年前 ( 1982-09 )
オペレーティング·システム	カスタムカラー拡張機能を備えたCP/M  2.2、ROM 内の Sony BASIC 言語インタープリタ
CPU	シャープ Z-80A @ 4.028 MHz
メモリ	64KB の RAM
ストレージ	カセット ポート 1200 bps、4x オプション3.5 インチ マイクロ フロッピーディスク ドライブ、オプション 8 インチ フロッピー ディスク ドライブ、オプション ハード ディスク ドライブ
画面	アナログ RGB および B/W コンポジット ビデオ出力: 40 × 25、80 × 25 ( 8 × 8ドット マトリックス) モノクロ (16 色の​​うち 2 色) テキスト モード、160 × 100 16 色 (4 ページ)、320 × 200 16 色、640 × 200 4 色、または640 × 400 (モノクロ グラフィック モード)、16 色の​​境界色
グラフィックス	HD46505 S-1 CRT コントローラ
音	1 ボイス、5 オクターブ音
入力	フルストロークキーボード、編集キーと矢印キーを備えた 72 キー
接続性	RS-232C、テープ、ライトペン、キーパッド、オーディオ出力、RGB マルチ出力、B/W マルチ出力、I/O 拡張コネクタ、パラレル プリンター。
力	内蔵電源ユニット
寸法	(幅)366mm×(高さ)90mm×(奥行き)444mm
質量	4.8キロ
関連している	SMC-70G、SMC-70GP

SMC-70は、1982年5月17日に発表されたソニー製のマイクロコンピュータで、1982年9月に発売されました。^[1] このシステムは当初、米国で一般オフィス向けに発売されましたが、^[2] SMC-70GとSMC-70GP （1983年発売）は、キャラクター生成アプリケーションやデジタルビデオエフェクト生成などのプロフェッショナル向けビデオ生成用に設計されました。

SMC-70は、ソニーが最近発明した3.5インチマイクロフロッピーディスクドライブ（1980年に初めて導入）を搭載した2番目のソニーデバイスでした^{[3] 。このドライブは業界標準となるように改良されました。 [a] [6]}当時の多くの家庭用およびオフィス用コンピュータと同様に、^[7]このコンピュータには、ソニーBASICと呼ばれる特別に開発された独自のBASICバージョンが搭載されていました。[ ^{8 ] [ 9 ] これは、カラーのソニー}トリニトロンディスプレイを活用するように設計されています。オプションの拡張ROMを使用すると、システムは漢字を表示できます。^{[10] [9]}

このシステムは拡張可能で、ユーザーは1台または2台の内蔵3.5インチディスクドライブを備えたディスクコントローラをインストールできました（基本システムにはフロッピーディスクコントローラやディスクドライブは含まれていませんでした）。^[2]フロッピーディスクコントローラは最大2台の追加の3.5インチディスクドライブをサポートしました（合計4台の3.5インチドライブ）。

基本システムには、I/O 拡張、白黒複合モニター、アナログRGB モニター、パラレル プリンター、ライト ペン、カセット デッキ、テンキー、ヘッドフォン、RS-232Cなどの外部ポートが含まれていました。

システムはプラグイン モジュールによってさらに拡張できます。SMC-70 には、外部で使用可能な拡張ポートが 3 つあります (ユニットは中央で分割され、1 つ、2 つ、または 3 つのモジュールを収容できるように拡張されます)。ユーザーは、電源から利用できる電力( 120V で 0.95A - 114 ワット) によって制限されます。

リリースされた拡張モジュールには以下が含まれます:

• 256 KB RAM キャッシュディスク
• 5.25インチおよび8インチFDDコントロールユニット（シュガートインターフェース）
• バッテリーバックアップ
• 漢字ROM
• IEEE-488インターフェース
• 漢字ROM
• NTSC スーパーインポーザー(拡張スロット 2 つを占有)
• PALスーパーインポーザー
• RGBスーパーインポーザー
• RS-232Cシリアルインターフェース（非プログラム可能）
• RS-232Cシリアルインターフェース（プログラム可能）

サードパーティもこのシステム用の拡張モジュールをリリースしました。サードパーティの拡張機能には、ジョイスティック ポートとハード ドライブ コントローラが含まれていました。

外部 I/O 拡張ポートは、追加の 5 つのモジュール、Videotizer (アナログ画像を操作可能なデジタル形式に変換するデバイス)、または 16 ビット Supercharger を保持する自己電源エンクロージャをサポートしました。内部的には、SMC-70 には 2 つの I/O 拡張バス コネクタがあり、そのうちの 1 つは 3.5 インチ フロッピー ドライブ コントローラによって使用されていました。

SMC-7086 スーパーチャージャーを使用すると、5 MHz のIntel 8086 16 ビット CPU を追加できます。スーパーチャージャーは、Intel 8087数値データ プロセッサの追加もサポートしており、数値処理では 8086 単独の約 100 倍のパフォーマンスを提供します。スーパーチャージャーには、256 KB の基本 RAM が付属しており、256K 拡張ボードを介して合計 768K にアップグレードできます。スーパーチャージャーを使用すると、SMC-70 でCP/M-86を実行できます。ソニーはアドオンでMS-DOS 2.11 を実行できると発表しましたが、この OS はソニー以外にはリリースされませんでした。

SMC -70Gには、ビデオ制作をサポートする追加のハードウェア、高ワット数電源 (120V で 1.3A - 156 ワット)、拡張バス上の追加の外部拡張ポート (合計 4 つ)、2 つの追加の内部 I/O 拡張ポート (ゲンロックハードウェアによって使用)、およびNTSCビデオ ゲンロッカーが含まれています。SMC -70GPにはPALビデオ ゲンロッカーがあります。システムはビデオ デバイス (レーザーディスクプレーヤー、ビデオテープシステムなど) とインターフェイスして、コンピューターで生成されたグラフィックスをライブ ビデオとミックスします。

ソニーSMC-70の仕様: ^[2]

• シャープ Z80A CPU、クロック周波数 4.028 MHz
• HD46505S-1 CRT コントローラ: 320 × 200で 16 色、640 × 200で 4 色、 640 × 400で白黒
• 32 KB VRAM、2 KB 文字 RAM、2 KB 属性 RAM、2 KBプログラマブル フォント (PCG) RAM
• 32 KB (シャドウROM )、9 KB システム モニター、22 KB Sony BASIC、1 KB 文字フォント
• 25ピン75-19200ボーレートRS -232Cインターフェース

SMC-70は、片面倍密度（SSDD）3.5インチディスクと互換性のある3.5インチディスクドライブを搭載したソニー初のコンピュータであったが、このドライブを採用した最初のソニー製デバイスではなかった。1980年にソニーは米国で シリーズ35ワードプロセッサ^{[1] （OA-S3300）を発表し、1981年に発売されたときにこの技術を採用した最初の製品となった。}

ソニーが作成したオリジナルの 3.5 インチ フロッピー ディスク (OM-D3310) は、メディアの保磁力が原因で、後の 3.5 インチ ドライブとは互換性がありませんでした。SMC-70 のドライブはディスクを 600 RPM (現代のドライブは 300 RPM) で回転させ、データ転送速度を大幅に向上させました。オリジナルのソニー ディスク (OM-D3310) には、バネ式の自動シャッターも含まれていませんでした。ユーザーは、ディスクをドライブに挿入する前に、ディスクの保護用の金属製スリーブを横にスライドさせる必要がありました。ドライブからディスクを取り出すときは、ディスクを保護するために金属製シャッターを手動で右にスライドさせました。SSDD ディスクは、未フォーマットの容量が 437.5 KB (フォーマット済みは 280 KB)、トラック数が 135 トラック/インチ (ディスク上に 70 トラック) でした。ソニーのディスク ドライブの転送速度は、DD メディアを使用する場合は 500 Kbps (SD メディアを使用する場合は 250 Kbps) でした。

SMC-70 が 1982 年にリリースされたとき、ディスク ドライブ (OA-D30V) は、ソニーの標準ディスク (OM-D3310) と将来の Microflppy Industry Committee 標準 (ただし、ソニーの CP /M 2.2リリースでは最初の 70 トラックのみ) の両方を読み取ることができました。更新されたディスク ドライブ (OA-D31V) は、スプリング ローデッド ディスク シャッターを開く機能を備えていました (これらのドライブには、ディスクを挿入する前にスプリング ローデッド シャッター付きのディスクのディスク シャッターを開く必要がないことをユーザーに知らせるために、ドライブに「自動シャッター」というラベルが貼られていました)。ソニーは、SMC-70 と当時のコンピューターの両方と互換性のある、新しい標準 (OM-D3320) に基づく更新されたフロッピー ディスクをリリースしました。

SMC-70 には両面ディスク ドライブは搭載されませんでしたが、SMC-70 用の CP/M のその後のリリース (例: 2.0) では、両面ドライブ (例: OA-D32W) のサポートと、40 トラックおよび 80 トラックの 5.25 インチ ドライブのサポートが追加されました。ソニーは、OA-D30V、OA-D31V、OA-D32V/W (80 トラック、片面/両面) の 3 つの 26 ピン 600 RPM ドライブ ファミリをリリースしました。OA-D30V と OA-D31V (MFD-31V とも呼ばれる) のみが、磁気保持力の違いにより、元の 3.5 インチ フォーマットを読み取ることができました。

このシステムでは CP/M 2.2 用に設計されたソフトウェアを実行できましたが、多くの企業がカラー ディスプレイをサポートする特別な Sony バージョン ( SuperCalcやVisiCalcなど) をリリースしました。
