プロコRAT

Pro Co「The RAT」は、Pro Co Soundが製造するディストーションペダルです。オリジナルのRATは、1978年にミシガン州カラマズーにあるPro Coの施設の地下室で開発されました。 ^[1]オリジナルのRATペダルのさまざまなバリエーションが現在でも製造されており、史上8番目に売れているギターペダルとなっています。^[2]

このペダルの外観は長年にわたって変化してきましたが、その音色はほぼ変わっていません。Pro Co は、Turbo RAT や You Dirty RAT など、RAT のバリエーションも発表しています。

歴史

Pro Co の「The RAT」の起源は、Pro Co のエンジニアである Scott Burnham と Steve Kiraly がDallas Arbiter Fuzz Faceなどの既存のディストーションペダルを修理して改造した 1970 年代半ばにまで遡ります。Burnham は、ゼロから優れた製品を作ることができると判断し、「The RAT」ペダルとなるものを設計しました。Burnham は、ハードクリッピングディストーション回路が市場に登場し始めた 1974 年という早い時期に回路の開発に着手しました。しかし、回路の実験中に、彼は誤ってオペアンプのバイアスに間違った値の抵抗を使用し、激しい歪みを引き起こしました。「オペアンプディストーション」として知られるようになったこのアイデアは、当時はまったく新しいアイデアであり、ダイオードクリッピングセクションと組み合わせることで、当時利用可能だったものよりもはるかに強力な歪みを実現しました。著者Pagan Kennedy は、 Burnham の発明を次のように説明しています。^[3]

「ある日、部品をはんだ付けしているときに、彼は間違ったサイズの抵抗器を拾い上げました。これは彼にとって幸運なミスでした。そしてそれを回路基板に取り付けました。機械は悲鳴を上げ、うめき始めました。そして彼は新しい音を聞きました。それは美しく、忘れがたい、醜く、そして魂に満ちた音でした。彼はすぐにこれを大きな発見だと認識し、その音をディストーションペダルに組み込み、ラットと名付けました。ギターに取り付けると、ラットはすべての音を怒りの爆発に変えました。」

1978年、ネズミがはびこる地下室で設計されたことから「The RAT」と名付けられたペダルが^[4]、特注品として製造されました。^[5]このペダルは、一般に「Bud Box」RATと呼ばれ、12台のみ製造されました（プロトタイプ1台を含む）。各ペダルは標準のプロジェクトボックスに組み込まれ、手作業で塗装され、手作業で穴あけされました。1979年、Pro Co は大量生産を開始しました。^[5]このイテレーションは、カスタム設計された長方形の金属板の筐体に組み込まれ、内部にアクセスできるL字型の取り外し可能な上部/背面セクションがありました。トップパネルには Pro Co Sound「The RAT」とラベルが貼られ、3つのコントロールノブには Distortion、Tone、Volume と表示されていました。1979年から1980年にかけて、Pro Co がノブを調達してペダルにラベルを印刷する作業を行ったため、ペダルの外観にいくつかの変更が加えられましたが、回路はほとんど変更されませんでした。1981年、Rat は最初の回路変更を受けました。トーンコントロールは、反時計回りに回すと高音域の音量を下げることができたが、時計回りに回すと高音域が下がるように逆に変更された。電気的な観点からは、この変更は何も変化をもたらさなかったが、この変更は、ユーザーが効果をあまり耳障りに感じないようにするために、ユーザーからのフィードバックに基づいて行われたと考えられている。^[4]

1983年、Pro Coはより小型のU字型の筐体に切り替えました。そしてついに1988年、ペダルスイッチング回路の業界標準となった新しい「ミレニアムバイパス回路」を利用したオン/オフLEDを搭載したRAT2が導入されました。^[4]スクリーン印刷されたラベルは暗闇で光るマイラーに置き換えられました。ここ数年で、RAT2のさまざまな回路基板レイアウトと配線構成が登場しており、その中にはRAT2という名前で知られる「RAT3バージョンAおよびB」も含まれています。RAT2モデルは現在でも販売されていますが、2008年に生産が中国に移り、現在はPro Co Sound向けにNeutrikによって製造されています。2019年、Pro Coは1/8インチアダプターから業界標準のPSAアダプターに切り替えました。長年にわたって多数のRATがリリースされたにもかかわらず、回路は元の回路図と非常によく似ています。

RAT製品の他のモデルには以下のものがある: ^[5]

R2DU (1984–1988)
ジャガーノート（オリジナル）（1979–1981）

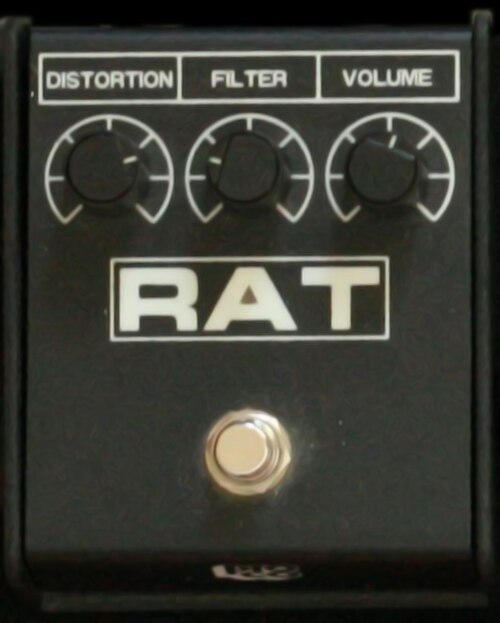

RAT2 (1988年～現在)
ターボRAT（1989年～現在）
ヴィンテージ RAT リイシュー (1991–2005)
BRAT / ロードキル (1997–2001)
デューストンRAT（2002年～現在）
ジャガーノート（再発）（2003年～現在）
25周年記念 RAT (2003)
ユー・ダーティ・ラット（2004年～現在）
ソロ (2006年～現在)
'85 ホワイトフェイス RAT リイシュー (2010)
FATRAT（2014年～現在）
リル・ラット（2021年現在）

回路

Pro Coの「The RAT」は、非常にシンプルな回路を持つディストーションペダルで、ディストーションステージ、トーンコントロール、出力ステージ、電源の4つのシンプルなブロックに分けられます。^[5]電源を除くすべてのブロックは、ギターの信号と直接相互作用します。信号はペダルに入り、信号から高周波と低周波の成分を除去するバンドパスフィルターを通過します。

次にゲイン段に移ります。ゲイン段は、元々はMotorola LM308 だった単一のオペアンプ( 2002～2003 年頃にTexas Instruments OP07DP に変更) をベースにしています。歪みは可変ゲイン回路を使用して生成され、ダイオードが特定の電圧レベルで出力をグランドに短絡して入力波形のハードクリッピングを生成します。ゲインレベルが低い場合、歪みは完全にダイオードを通じて生成されますが、ゲインレベルが高くなるとオペアンプも歪み始めます。当初は1N914ダイオードが使用されていましたが、RAT2 以降は 1N4148に置き換えられました。'Turbo RAT' ペダルでは、この目的のために赤色LED を使用します(赤色 LED の順方向電圧は元のシリコンダイオードの約 2 倍です)。一方、'You Dirty RAT' ペダルでは 1N34Aゲルマニウムダイオードを使用します (クリッピングははるかに低い順方向電圧で行われます)。^[5]^[6]

歪みステージの後には、パッシブな「リバース」トーンフィルターとボリュームコントロールが続きます。

この回路は、RAT および RAT2 の製造を通じてほぼ変更されていません。RAT の他のバージョンは、クリッピングダイオードの変更、異なるエンクロージャ、または新しいコントロールの追加を除いて、RAT2 とほぼ同じです。

RATのバージョン

現在の製品ライン

RAT2 (シリコンクリッピングダイオード)
Lil' RAT (バッテリーボックスがない点を除いて RAT2 と同一。スルーホールではなく表面実装コンポーネント)
Turbo RAT (赤色 LED クリッピングダイオード)
You Dirty RAT（ゲルマニウムクリッピングダイオード）
FAT RAT (シリコン / MOSFET / ゲルマニウムクリッピングダイオードモード、「Thick」スイッチ (ベースブースト / トレブルカット)、9/18V、交換可能なオペアンプ)
Deucetone RAT (デュアル RAT (2-in-1) ペダル (各サイドに個別の In / Out ジャック)、サイド Aシリコン / LED / ゲルマニウムクリッピングダイオードモード、サイド Bシリコン / LED / ダイオードリフトクリッピングダイオードモード)
ジャガーノート（再発盤）

ProCoが現在製造しているRAT以外のペダル

Solo (3 つの非対称クリッピングダイオードペアモード (ホット / メルト / バーン)、スクープコントロール (ミッドレンジ)、トーン (一般的な「リバース」フィルタートーンコントロールの代わりに)、Texas Instruments OP07DP オペアンプ。プロトタイプは「RATZO」と呼ばれ、RAT の典型的なスタイルの「ディストーション」および「ボリューム」コントロールに加えて、「トーン」および「スクープ」コントロール用の中央に配置されたデュアルギャングポットを備えています)

生産終了製品

「バドボックス」RAT (オリジナルの手作り RAT)
「ビッグボックス」RAT (特徴的な大きな長方形のボックスペダル)
Juggernaut (別名「Bass RAT」) (オリジナルバージョン) (「ローパス」フィルタリングを備えた改良型 RAT 回路、デュアル (2-in-1) RAT サイズの筐体、右側:「ミックス」(ドライブ/クリーン比)、マスターボリューム、左側:量 (ドライブ)、トーン、ボリューム。ペダルには外部エフェクトループも搭載)
「スモールボックス」RAT（曲げ鋼製U字型筐体）
R2DU (19 インチラックマウント可能なダブル RAT ペダル、カスケードモードまたはデュアルチャンネルで使用可能)
BRAT / Roadkill (ギターセンター向けに設計された「格安」米国製 RAT2 派生回路。ネガティブフィードバックループに LED 付きの Motorola LM308 オペアンプが含まれています。フロントフェースプレートは両面で、片側には「BRAT」、もう片側には「Roadkill」と印刷されています。このペダルは 9 V バッテリーのみで動作します)
ヴィンテージ RAT リイシュー (長方形の「ビッグボックス」リイシューモデル)
'85 ホワイトフェイス RAT リイシュー ('10 限定生産)

スペシャルラン

IKEBE 40周年記念RAT: 日本市場向けに特別に製造されたオールホワイト、オールレッド、オールイエローのRATの限定生産。
25 周年記念 Silver Anniversary RAT: 「25 年間のグランジ」というキャッチフレーズが付いた、特徴的なシルバー色のステンレススチール製の筐体に収められた「Big Box」ペダル (Pro Co sound が厳選したアーティストと技術者に配布した限定記念モデル)。

RATの一般的な変更

RAT は改造に人気のペダルです。可能な改造には次のようなものがあります:

抵抗器の改造: Ruetz RAT改造では、47 Ω の抵抗器を切断するだけで駆動回路の半分が解除されます。ゲインはいくらか低下し、低音は減衰しなくなります。さらに、歪みフィルターの下半分を制御する 560 Ω の抵抗器も同様の処置を受けることができます。どちらの改造でも、歪みが失われる代わりに、より厚い (ファズのような) 低音レスポンスに変換されます。^{[7]もう 1 つの一般的な抵抗器交換は、1M}Ω のR1 および R2 抵抗器を 2M Ωに交換することです。これにより、入力インピーダンスを高くして入力信号の忠実度を維持できます。
トグルスイッチ: Mightier Mouse modには、RAT / RAT2（シリコンダイオードによるクリッピング）、Turbo RAT（赤色LEDによるクリッピング）、FAT RAT（MOSFETクリッピング）モードを選択するための3ウェイスイッチが含まれています。また、抵抗器を回路から切り離す代わりに、ポテンショメータまたはトリムポットを使用して抵抗器を置き換えるという、 Ruetz RAT modの代替案も示しています。^[8]
ダイオードリフト: 2 つのクリッピングダイオードのうち 1 つ (非対称クリッピング) または両方 (純粋なオペアンプクリッピング) を削除すると、音量が上がり、よりクランチーなトーンになります。
チップの代替: オリジナルの RAT ペダルには、今では入手困難な希少な Motorola LM308 オペアンプが搭載されていました。最近の RAT2 ペダルには、広く入手可能な Texas Instruments OP07DP が搭載されています。試されるその他のオペアンプには、CA3130EZ (MOSFET ベース)、NE5535A / NE5534AP (高スルーレート、低ノイズ)、LM741 (低駆動)、そして最後に TL071 / TL081 (いずれも BI-FET ベース) があります。多くの RAT モッダーは、オペアンプを簡単に交換できるようにオペアンプソケットを取り付けますが、これはIbanez Tube Screamer回路で行われることと似ています。
コンデンサの改造: 音の忠実度を高めるために、セラミックコンデンサを銀マイカまたは金属フィルムコンデンサに置き換えます。これには、オペアンプチップに搭載された 30 pF コンデンサと、単一の 100 pF コンデンサが含まれます。
電源ジャック: 2.1 mm (Roland / BOSS スタイル) 9 V DC アダプターソケットモッド。BOSS スタイルアダプターの先端はマイナスなので、プラグのバレルが RAT のスチールシャーシにショートしないように、プラスチック製の 2.1 mm ソケットを取り付ける必要があります (注: 公式 Web サイトにはプラスチップアダプターが使用されていると記載されています)。2019 年以降に製造されたペダルでは、すでに Boss スタイルアダプターが使用されているため、この変更は必要ありません。

クローン

RAT の人気により、数多くの大規模および小規模のペダルデザイナーやメーカーが、そのサウンドを「クローン」または新しいデザインで再現しようと試みてきました。多くの場合、これらの「クローン」の目的は、ビンテージ RATS のサウンドをより手頃な価格で再現することです。多くの RAT クローンでは、ユーザーがさまざまな RAT 回路 (Turbo、標準など) または時代 (Whiteface、LM308 Chip、Big box...) を切り替えることができます。回路がシンプルなため、ペダルキットメーカーの間では初心者向けの製品として人気があります。RAT「クローン」の例をいくつか示します。

JHSペダルパックラット
TCエレクトロニックマグス
ムーアオーディオブラックシークレット
ウォルラスオーディオアイアンホース
エレクトロハーモニックスフラットアイアンファズ
[ソンダリー] メタルディストーション

注目ユーザー

参照

ディストーションペダル一覧
