ペンティアムオーバードライブ

Pentium OverDrive は、 1990 年代半ばに販売されたさまざまな消費者向けアップグレード製品をカバーするためにIntelが使用したマイクロプロセッサのマーケティング ブランド名です。当初は486マザーボード用にリリースされ、後に一部のPentiumソケット用にリリースされました。Intel は、このブランドが企業の購入者にアピールできず、新規システムの販売を妨げたため、このブランドを廃止しました。

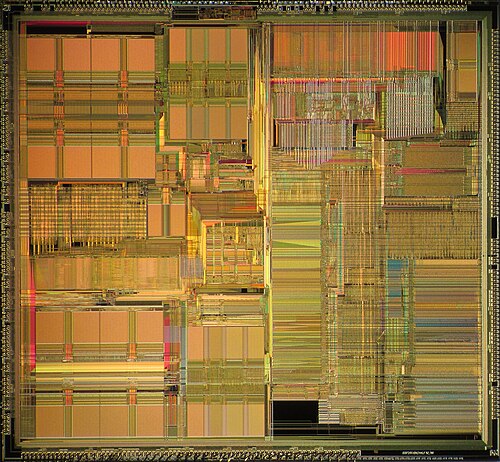

Pentium OverDrive は、0.6 マイクロメートル技術で製造された、大幅に改造された 3.3 ボルトの Pentium P54 コアです。486 互換のバスユニット (ただしピン数は増加)、統合ヒートシンクとファン、および通常の P54C チップの 16 KB の 2 倍の 32 KB のレベル 1 キャッシュを備えています。^[1]データ バスが実質的に32 ビット幅に縮小されたため、クロックあたりのパフォーマンスは「通常の」Pentium よりも大幅に低下しましたが、大幅に改善されたFPUなどの Pentium のアーキテクチャ上の改善により、同様のクロックの 486 と比べると依然として大幅に高速です。また、多くの 486 マザーボードが 5 ボルト電源しか提供しなかったため、統合された 3.3 ボルト電源レギュレータも装備されていました。

63 MHz モデルは 1995 年 2 月に発売され、25 MHz バス システムをサポートしていました。25 (実効 63 MHz) と 33 MHz バス システムの両方をサポートする、はるかに高速な 83 MHz バージョンは、同年 9 月に発売されましたが、AMD の 5x86やCyrix の Cx5x86チップをベースにした他のアップグレード オプションと比較して、299 ドルと非常に高価でした。^[2]

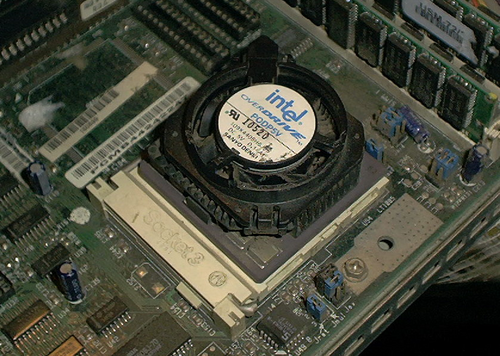

プロセッサのヒートシンクは恒久的に取り付けられており、取り外し可能なファン モジュールは、チップの表面にある 3 つの導体に接続されたバネ状の金属突起を介して電力を供給されます。ファンを解放するクリップは、最初の写真で CPU の左上隅に見えます。ファンの中央から伸びる中央のプラスチック製の「柱」にはファンの配線が収められており、この角でヒートシンクの側面に伸びています。この柱の左上にある小さなプラスチック製のポイントはファンのロック機構で、押し込むと解除されます。CPU の反対側の角には、組み立て時に所定の位置に回転してファンをヒートシンクの下に固定するラッチがあります。プロセッサはファンを監視し、ファンが動作していない場合は過熱や損傷を防ぐためにクロック速度を下げます。これは、Intel の最新のプロセッサの内部温度検出および保護の前身です。

開発中に、Intelは設計仕様を変更したため、以前は完全に互換性があった一部のボードでさまざまな互換性とパフォーマンスの問題が発生しました。たとえば、Pac​​kard Bell 450マザーボードでは、変更された仕様に対応するためにプロセッサとマザーボードの間に特別に設計されたインターポーザをインストールする必要がありましたが、残念ながらマザーボードのレベル2キャッシュにアクセスできなくなり、パフォーマンスが低下しました。^[3]さらに、一部の古いチップセットはチップのレベル1キャッシュのライトバック機能をサポートしていないため、パフォーマンスが低下する可能性があります。ただし、ソケット3マザーボードの大部分、特に後期（1994年以降）のVLBおよびほとんどのPCIボードは、レベル2キャッシュへの完全な操作アクセスを含むPentium OverDriveを適切にサポートしており、多くの初期のボードもさまざまなレベルの互換性とパフォーマンスでプロセッサをサポートしています。

パフォーマンスの点では、当時人気のあった多くの合成ベンチマークで、Pentium OverDrive ははるかに安価でクロックの高い競合製品よりもパフォーマンスが低いことが示されましたが、実際のパフォーマンス (マザーボードのキャッシュが最適に使用されている場合) は大きく異なる可能性があります。浮動小数点に依存したプログラムや Pentium アーキテクチャ向けに最適化されたプログラム (どちらも 90 年代半ばから後半にかけてますます一般的になりつつありました) は、特に 83 MHz バージョンの Pentium OverDrive から大きなメリットを得ました。さらに、多くのエミュレーター、マルチメディア ユーティリティ、さらには後のWindowsオペレーティング システムやゲームなど、Pentium アーキテクチャ向けに特別にコーディングされたプログラムやオペレーティング システムを完全にサポートしていましたが、クロックとマザーボードのバスに制約のあるシステムでそのようなプログラムを実行することの利点は疑問です。

ポッド5V63

• 1995年2月3日導入
• 234 ピン、P24T ピン配置
• 5ボルトまたは3.3ボルト
• L1 キャッシュ 32 kB (16 kB + 16 kB)
• 25 MHzフロントサイドバス(25 × 2.5)で63 MHz

ポッド5V83

• 1995年9月導入
• 234 ピン、P24T ピン配置
• 5ボルトまたは3.3ボルト
• L1 キャッシュ 32 kB (16 kB + 16 kB)
• 33 MHz フロントサイドバス (33 × 2.5) で 83 MHz

一部の 63 CPU モデル (部品番号 109X4405H6J05) には、235 ピンではなく 234 ピンがあります。一部の CPU はピンが切り取られた状態 (ピン A4) で出荷され、他の CPU ではピンが完全に欠落しており、カプセルで覆われています。

オリジナルのソケット 4 Pentium チップは、後継モデルよりも高い電圧 (5V) で動作しました。あまり知られていませんが、Intel は実際にこれらのソケット用に OverDrive チップをリリースしました。このチップは内部クロック乗数を 2 にして、ソケットを「120/133」マシンに変更しました。

• PODP5V120: 60 MHz バスで 120 MHz
• PODP5V133: 66 MHz バスで 133 MHz、または 60 MHz バスで 120 MHz

Pentium 75、90、100 用の OverDrive プロセッサもリリースされました (ソケット 5、3.3 V)。125、150、166 MHz (クロック乗数 2.5) で動作します。125 は珍しいものです。Intel は Pentium 125 をスタンドアロン プロセッサとして製造したことがなかったからです。

• PODP3V125: 50 MHz バスで 125 MHz
• PODP3V150: 60 MHz バスで 150 MHz
• PODP3V166: 66 MHz バスで 166 MHz

これらは Pentium OverDrive MMX に置き換えられ、これにより Pentium 120 - 200 MHz もMMXテクノロジによるより高速なバージョンにアップグレードされました。

• PODPMT60X150: 60 MHz バスで最大 150 MHz (クロック乗数 2.5)
• PODPMT66X166: 66 MHz バスで最大 166 MHz (クロック乗数 2.5)
• PODPMT60X180: 60 MHz バスで最大 180 MHz (クロック乗数 3.0)
• PODPMT66X200: 66 MHz バスで最大 200 MHz (クロック乗数 3.0)

1998年、Pentium II OverDrive （部品番号PODP66X333）がPentium Pro所有者向けのアップグレードパスとしてリリースされました。このアップグレードは、シングルおよびデュアルプロセッサのソケット8システム、またはCPU3と4を取り除いた2つのソケットのクアッドプロセッサのソケット8システムで使用できました。また、一部のユーザーがALR 6x6システムをアップグレードした後、非公式にクアッドおよびヘキサプロセッサのソケット8システムでも実行できました。^[4]

フリップチップパッケージのPentium II Deschutes コアと、Pentium II Xeonの 512 kB フルスピード L2 キャッシュ チップをソケット 8 互換モジュールに組み合わせると、60 または 66 MHz のフロント サイド バスで実行できる 300 または 333 MHz のプロセッサが実現しました。この組み合わせにより、Pentium II と Pentium II Xeon のより魅力的な側面がいくつか実現しました。それぞれ、MMX サポート/改善された 16 ビット パフォーマンスとフルスピード L2 キャッシュです。この組み合わせは、後に 256 kB のフルスピード キャッシュがダイに埋め込まれた「Dixon」モバイル Pentium II コアによって再現されました。

Intel の「ファミリー/モデル/ステッピング」方式では、Pentium II OverDrive CPU はファミリー 6、モデル 3 です。Deschutes コアをベースにしていますが、CPUIDコマンドで照会すると、 Klamath Pentium IIであると識別されます。^[5] Intel の Pentium II プロセッサ更新ドキュメントに記載されているように、「このプロセッサの CPUID は 163xh ですが、Pentium II プロセッサ CPUID 065xh プロセッサ コアを使用しています。」^[6]

これらのチップの主な顧客は、サンディア国立研究所に設置されたインテルのASCI Redスーパーコンピュータでした。これは、1996 年後半にテラフロップスの性能記録を破った最初のコンピュータであり、アップグレードされるまで、開始以来ノードでデュアル Pentium Pro CPU を実行していました。ASCI Red は、1999 年に 4,510 個の CPU すべてをデュアル Pentium Pro からデュアル Pentium II Overdrive にアップグレードし、アップグレード後に2テラフロップスを超えた最初のコンピュータになりました。また、1997 年の最初のフル稼働から 2000 年後半まで、当時のTOP500リストで世界最速の地位を維持し続けました。ASCI Red は、2006 年に最終的に廃止されるまで、デュアル Pentium II OverDrive CPU を使用し続けました。
