山岳地図

山岳地図

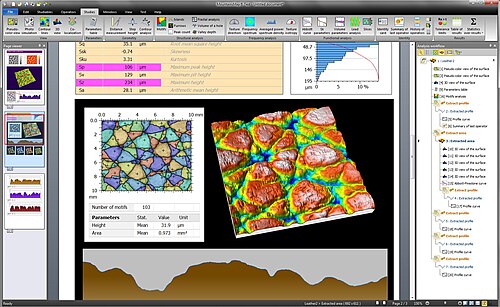

MountainsMap 7.0 グラフィカル ユーザー インターフェイス (車のダッシュボードの人工皮革テクスチャのマイクロトポグラフィー)
開発者	デジタルサーフ
初回リリース	1996年9月
安定リリース	10.0 [1] / 2023年6月1日 ( 2023-06-01 )
オペレーティング·システム	ウィンドウズ
プラットフォーム	パソコン
タイプ	科学ソフトウェア
ライセンス	独自
Webサイト	デジタルサーフ

Mountains は、 Digital Surf社が公開した画像分析および表面計測 ソフトウェアプラットフォームです。その中核は、顕微鏡レベルで3Dの表面テクスチャと形状を研究する科学であるマイクロトポグラフィーです。このソフトウェアは、プロファイロメータ、3D 光学顕微鏡(「MountainsMap」)、走査型電子顕微鏡(「MountainsSEM」)、走査型プローブ顕微鏡(「MountainsSPIP」) 専用です。

このエディタの主な流通チャネルはOEMであり、ほとんどのプロファイラおよび顕微鏡メーカーがMountainsMapを統合しており、^{[2] [3]}通常はそれぞれのブランド名で販売されています。たとえば、次のように販売されています。

• 日立の走査型電子顕微鏡における日立マップ3D、^[4]
• サーモフィッシャーサイエンティフィック（FEI部門）走査型電子顕微鏡のTopoMAPS、^[5]
• テイラーホブソンのプロファイロメータ上のTalyMap、TalyProfile、またはTalyMap Contour、
• KeysightのAFMのPicoImage、
• Jenoptikのプロファイロメータ(Hommel-Etamic 製品ライン)に関するHommelMap 、
• MountainsMap -ニコンの顕微鏡のX 、
• KLA-TencorのプロファイロメータのApex 2DまたはApex 3D、
• ライカの顕微鏡に関するライカマップ、^[6]
• カールツァイスの顕微鏡のConfoMap、^[7]
• ミツトヨ プロファイロメータ上のMCubeMap。^[8]
• ブルカー光学プロファイロメーターのビジョン64マップ^[9]
• AttoLight社のカソードルミネッセンス分析専用走査型電子顕微鏡に関するAttoMap ^[10]
• JEOLの走査型電子顕微鏡のSmileViewマップ、^[11]
• Sensofarの光学プロファイロメータに関するSensoMap、^[12]

• Mountains のネイティブ ファイル形式は SURF 形式 (拡張子.SUR ) です。
• Mountainsは、画像や地形を提供できる市販のほとんどの機器と互換性があります。^[13]
• Mountains は、3D 表面テクスチャ評価に関するISO 25178標準に準拠しており、 ISO 16610で定義されているプロファイル フィルターと面積フィルターを提供します。
• 計測レポートは独自の形式で生成されますが、PDFおよびRTF形式にエクスポートすることもできます。
• Mountains は、英語、ブラジルポルトガル語、中国語（簡体字）、フランス語、ドイツ語、イタリア語、日本語、韓国語、ポーランド語、ロシア語、 スペイン語でご利用いただけます。

語彙：

• ${\displaystyle x,y,z}$は空間座標、時間、および強度を参照します。 つまり、は の関数であり、通常は空間座標とスカラーを参照します。${\displaystyle t}$${\displaystyle i}$${\displaystyle A=f(B)}$${\displaystyle A}$${\displaystyle B}$${\displaystyle B}$${\displaystyle A}$
• Mountains の用語では、これらのデータ型は「studiables」と呼ばれます。

ほとんどの研究対象には、動的な（時系列の）同等のものがあります。たとえば、地形の研究に使用される表面の研究対象には、地形の変化（表面の熱による変形など）の研究に使用される関連する表面の研究対象があります。 ${\displaystyle z=f(x,y)}$${\displaystyle z=f(x,y,t)}$

Mountainsは以下の基本的なデータタイプを分析します。^[14]

• Digital Surf は、1990 年にMS-DOS用の最初の (2D) 表面分析ソフトウェア パッケージ (「DigiProfil 1.0」) をリリースし、その後 1991 年にMacintosh II用の最初の 3D 表面分析パッケージ(「DigiSurface 1.0」) をリリースしました。
• MountainsMapのバージョン 1.0 は1996 年 9 月にリリースされ、エディターが MsDos および Macintosh プラットフォームから Windows に移行したことを受けて名前が変更されました。
• バージョン5.0では、多層画像の管理が導入されました。これは、共焦点顕微鏡（以前のバージョンでは別々のオブジェクトとして分析されていましたが、現在はトポグラフィー+色を単一のオブジェクトとして分析）とSPM画像解析（トポグラフィー+電流、トポグラフィー+位相、トポグラフィー+力を単一の画像として分析）への移行でした。^[15]

• バージョン6.0 ^[16]では、機器の種類ごとにプラットフォームの特化が完了しました。^[17]バージョン6.0では、同社は登山家のグループとチームを組み、マカルー山の頂上で新しいバージョンを発表しました。このマーケティングイベントのために特別なロゴが作成されました。遠征は成功し、フランスとスイスの登山家であるアレクシア・ズベラーは、マカルー山の頂上に到達した最初のスイス人女性となり、フランスの化学博士であるサンドリーヌ・ド・シューダンは、成功した最初のフランス人女性となりました^{[18] [19] [20]}
• バージョン7.0は、2012年9月に英国マンチェスターで開催された欧州顕微鏡会議で発表されました。このバージョンでは、サポートされる機器のリストが拡張され、特に新しい走査型電子顕微鏡3D再構成ソフトウェアとハ​​イパースペクトルデータ分析（ラマンやFT-IRハイパースペクトルキューブ分析など）が追加されました。^[21]
• バージョン7.2（2015年2月）では、走査型電子顕微鏡のほぼリアルタイムの3Dトポグラフィー再構成が導入されました。
• バージョン7.3（2016年1月）では、オブジェクト指向の画像セグメンテーションに基づいて走査型電子顕微鏡画像の高速カラー化が追加されました。 ^{[22] [23]}
• バージョン7.4（2017年1月）では、単一のSEM画像からの3D再構成と強化された3Dプリントが提供される^[24]
• バージョン8.0（2019年6月）は、Digital SurfがSPIPの編集者であるデンマークの会社Image Metrology A/Sを買収した後、Mountains 7.4とSPIP 6.7ソフトウェアパッケージ（「SPIP」は「Scanning Probe Image Processor」の略）の後継です。^[25]バージョン8.0では、ソフトウェアで「シェル」と呼ばれる自由曲面の分析も導入されています。
• バージョン9.0（2021年6月）では、標準表面ですでに計算されているISO 25178パラメータから適応された表面テクスチャ解析により、「シェル」（自由形状表面）が完成します。また、FIB-SEM EDX（集束イオンビームトモグラフィーと組み合わせたX線分析）や共焦点ラマン（共焦点顕微鏡でのラマン分析）などのアプリケーションを使用して、2D（化学組成の画像）と3D（化学組成のマルチチャネルトモグラフィー）の両方で元素の化学マッピングに特化した新しい製品ライン「MountainsSpectral」も付属しています^[26]
• バージョン10.0（2023年6月）では、光学顕微鏡^[1]によりサポートされる顕微鏡のリストが完成し、自由曲面（「シェル」）のCAD比較、非球面レンズ解析などの新機能が導入されています。^[27]
