Loading article…
| |
| 名前 | |
|---|---|
| IUPAC名
二ケイ化モリブデン
| |
| その他の名前
モリブデン(VIII)シリサイド
| |
| 識別子 | |
| |
| ECHA 情報カード | 100.032.016 |
パブケム CID
|
|
CompTox ダッシュボード ( EPA )
|
|
| プロパティ | |
| モリブデンSi2 | |
| モル質量 | 152.11グラム/モル |
| 外観 | グレーメタリックソリッド |
| 密度 | 6.26 g/cm3 [ 1] [2] |
| 融点 | 2,030 °C (3,690 °F; 2,300 K) [2] |

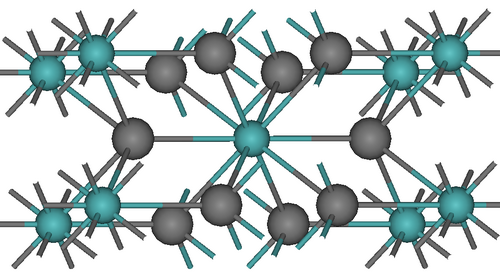

| 構造 | |
| 正方晶[1] | |
| I4/mmm（No.139）、tI6 | |
a = 0.32112 nm、c = 0.7845 nm
| |
数式単位( Z )
|
2 |
| 危険 | |
| 引火点 | 不燃性 |
| 関連化合物 | |
その他の陽イオン
|
二珪化クロム 二珪化タングステン |
特に記載がない限り、データは標準状態（25 °C [77 °F]、100 kPa）の材料に関するものです。
 確認する （何ですか ？）
 インフォボックス参照
| |
二珪化モリブデン（MoSi 2、またはモリブデンシリサイド）は、金属間化合物、モリブデンのシリサイドであり、主に発熱体に使われる耐火セラミックです。密度は中程度で、融点は20〜30℃で、導電性があります。高温では二酸化ケイ素の不動態層を形成し、それ以上の酸化から保護します。MoSi 2の熱安定性と高い放射率により、この材料はWSi 2とともに、大気圏突入時の熱シールドの高放射率コーティングとしての用途に魅力的です。[3] MoSi 2は、正方晶結晶構造（アルファ変態）を持つ灰色の金属のような外観の材料です。ベータ変態は六方晶で不安定です。[4]ほとんどの酸に不溶ですが、硝酸とフッ化水素酸には溶けます。
MoSi 2 は1000 °C 以上の温度では優れた耐酸化性と高いヤング率を備えていますが、低温では脆くなります。また、1200 °C を超えるとクリープ耐性が失われます。これらの特性により、構造材料としての使用は制限されますが、複合材料として別の材料と組み合わせて使用することで相殺できます。
二ケイ化モリブデンおよび MoSi 2ベースの材料は、通常、焼結によって製造されます。プラズマ スプレーは、高密度のモノリシックおよび複合形状の製造に使用できます。この方法で製造された材料には、急速冷却のため、 β-MoSi 2が含まれる場合があります。
二珪化モリブデン発熱体は、ガラス、鉄鋼、電子機器、セラミックの製造や材料の熱処理などの研究室や製造環境で使用される電気炉で、最高1800℃の温度で使用できます。この発熱体は脆いですが、経年劣化することなく高出力で動作し、動作時間とともに電気抵抗率が増加しません。酸素含有量の少ない雰囲気では、不動態化層が破壊されるため、最大動作温度を下げる必要があります。[5]
発熱体に使用されるその他のセラミック材料には、炭化ケイ素、チタン酸バリウム、チタン酸鉛の 複合材料などがあります。
二ケイ化モリブデンはマイクロエレクトロニクスの接点材料として使用されます。導電性を高め、信号速度を上げるために、ポリシリコンライン上のシャントとしてよく使用されます。
参考文献
- ^ ab A. Nørlund Christensen (1993). 「遷移金属シリサイドMoSi 2およびWSi 2の結晶成長と特性評価」。Journal of Crystal Growth。129 ( 1–2 ): 266–268。Bibcode :1993JCrGr.129..266N。doi :10.1016/0022-0248(93)90456-7。
- ^ スジン・パーク、ミンカン・ソ（2011）。インターフェース科学と複合材料。アカデミック・プレス。pp. 563– 。ISBN 978-0-12-375049-5。
- ^ 再利用可能な宇宙システムのための繊維状セラミックスへの高放射率コーティング Corrosion Science 2019
- ^ FM d'Heurle、CS Petersson、MY Tsai (1980)。「イオン注入によって生成されたMoSi 2および WSi 2膜の六方晶構造とそれに関連するスノープラウ効果に関する観察」。J . Appl. Phys . 51 (11): 5976–5980。Bibcode : 1980JAP ....51.5976D。doi :10.1063/1.327517。
{{cite journal}}: CS1 maint: 複数の名前: 著者リスト (リンク) - ^ Park, SJ; Seo, MK (2011). インターフェース科学と複合材料. インターフェース科学とテクノロジー. Elsevier Science. p. 563. ISBN 978-0-12-375049-5. 2023年9月9日閲覧。
