発熱体は、電気エネルギーを熱に変換する装置であり、加熱抵抗器と付属品から構成されています。[ 1 ]熱は、ジュール加熱と呼ばれるプロセスによって、抵抗器に電流が流れることによって発生します。発熱体は、家庭用電化製品、産業機器、科学機器に使用され、調理、加熱、周囲温度よりも高い特定の温度の維持などのタスクを実行できるようにします。
発熱体は、伝導、対流、または放射によって熱を伝達するために使用される。これらは、ペルティエ効果によって電気エネルギーから熱を発生させる装置とは異なり、電流の方向には依存しない。

発熱体に使用される材料は、比較的高い電気抵抗率を有しており、これは材料が電流に抵抗する能力の尺度です。ある量の発熱体材料が持つ電気抵抗は、プイエの法則によって次のように定義されます。どこ
発熱体材料のワイヤ長あたりの抵抗( Ω/m)は、ASTMおよびDIN規格で定義されています。 [ 2 ]: 2 [ 3 ] [ 4 ] ASTMでは、直径0.127mmを超えるワイヤは ±5%Ω/mの許容範囲内に収まるように規定されており、より細いワイヤは±8%Ω/mの許容範囲内に収まるように規定されています。
発熱体の性能は、多くの場合、発熱体の電力密度によって定量化されます。電力密度は、発熱体からの出力電力Pを発熱体の加熱表面積Aで割った値として定義されます。 [ 5 ]数式で表すと次のようになります。
電力密度は熱流束(Φで表される)の尺度であり、多くの場合、平方ミリメートルあたりのワット数または平方インチあたりのワット数で表されます。
低電力密度の発熱体は、高電力密度の発熱体よりも高価になる傾向があるが、寿命は長い。[ 6 ]
米国では、電力密度はしばしば「ワット密度」と呼ばれます。また、「電線表面負荷」と呼ばれることもあります。
抵抗線は、円形の断面を持つ非常に長くて細い抵抗器です。導線と同様に、抵抗線の直径は、アメリカンワイヤゲージ(AWG)などのゲージシステムで測定されることがよくあります。[ 7 ]
抵抗リボン発熱体は、丸い抵抗線を平らにして、角が丸い長方形の断面にすることで作られます。[ 8 ] : 54一般的に、リボンの幅は0.3~4mmです 。これより幅が広い場合は、より幅の広い帯状のものから切り出され、抵抗ストリップと呼ばれることもあります。ワイヤーと比較して、リボンはより小さな半径で曲げることができ、表面積対体積比が高いため、より速く、より低コストで発熱できます。一方、リボンの寿命はワイヤーの寿命よりも短いことが多く、リボンの単位質量あたりの価格は一般的に高くなります。[ 8 ] : 55多くの用途では、抵抗リボンはマイカカードの周囲または片面に巻き付けられます。[ 8 ] : 57
抵抗コイルは、コイル状の抵抗線です。[ 8 ]: 100コイルは非常にきつく巻かれ、使用時には元の長さの最大10倍まで伸びます。コイルは、直径とピッチ(単位長さあたりのコイル数)によって分類されます。
発熱体絶縁体は、抵抗ヒーターを環境や異物から電気的および熱的に絶縁する役割を果たします。[ 9 ]一般的に、600 °C を超える温度で動作する発熱体には 、セラミック絶縁体が使用されます。[ 8 ] : 137酸化アルミニウム、二酸化ケイ素、酸化マグネシウムは、セラミック発熱体絶縁体によく使用される化合物です。低温の場合は、より幅広い材料が使用されます。
電気リード線は、発熱体を電源に接続するために使用されます。これらは一般的に、銅などの導電性材料でできており、活性抵抗材料ほど酸化に対する耐性が高くありません。[ 8 ]: 131-132
発熱体端子は、活性抵抗材料をリード線から絶縁する役割を果たします。端子は、抵抗率が低い、または直径が大きいなどして、活性材料よりも抵抗値が低くなるように設計されています。また、活性材料よりも酸化耐性が低い場合もあります。[ 8 ]: 131~132
発熱体は一般的に、吊り下げ式、埋め込み式、支持式の3つの枠組みのいずれかに分類される。[ 8 ]: 164-166

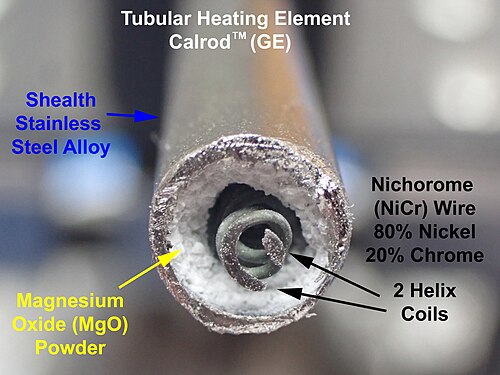

管状または被覆された発熱体(ブランド名ではカルロッド[ 10 ]とも呼ばれる)は、通常、電気絶縁体と金属製の管状の被覆またはケーシングで囲まれた細い抵抗線のコイルで構成されています。絶縁体は通常酸化マグネシウム粉末で、被覆は通常銅または鋼合金でできています。吸湿性の絶縁体から水分を遮断するために、両端にはセラミックやシリコーンゴムなどの絶縁材料のビーズ、またはそれらの組み合わせが取り付けられています。チューブはダイスを通して引き伸ばされ、粉末を圧縮して熱伝導を最大化します。これらは、まっすぐな棒状のもの(トースターオーブンなど)や、加熱する領域を覆うように曲げられたもの(電気コンロ、オーブン、コーヒーメーカーなど)があります。
セラミック絶縁金属(一般的には鋼鉄)板上にスクリーン印刷された金属セラミックトラックは、1990年代半ば以降、電気ケトルやその他の家庭用電化製品の部品として広く利用されている。
放射加熱素子(ヒートランプ)は、高出力の白熱電球を最大出力よりも低い出力で動作させ、可視光ではなく主に赤外線を放射するものです。これらは通常、放射式暖房器具や食品保温器に使用されており、細長い管状のものとR40反射ランプ型のものがあります。反射ランプ型は、発生する可視光を最小限に抑えるために赤く着色されていることが多く、管状のものはさまざまな形状があります。
着脱式セラミックコア素子は、コイル状の抵抗加熱合金線を1つまたは複数の円筒形セラミックセグメントに通して、出力に応じて必要な長さに成形します。中央ロッドの有無は選択可能です。片端が密閉された金属製のシースまたはチューブに挿入されるこのタイプの素子は、通常、加圧下での流体加熱といったプロセスを中断することなく、交換や修理を行うことができます。
エッチング箔素子は、一般的に抵抗線素子と同じ合金で作られていますが、連続した金属箔シートから複雑な抵抗パターンを形成する減法的なフォトエッチングプロセスによって製造されます。これらの素子は、医療診断や航空宇宙などの精密加熱用途で広く使用されています。

抵抗ヒーターは、温度の上昇とともに抵抗率が指数関数的に増加する導電性PTCゴム材料で作ることができます。 [ 12 ]このようなヒーターは、低温時には高出力を生成し、急速に一定温度まで加熱されます。抵抗率が指数関数的に増加するため、ヒーターはこの温度以上に加熱されることはありません。この温度を超えると、ゴムは電気絶縁体として機能します。温度はゴムの製造時に選択できます。一般的な温度は0~80 ℃(32~176 °F)です。
これは、ポイントごとに自己制御および自己制限機能を備えたヒーターです。自己制御とは、ヒーターの各ポイントが電子制御回路を必要とせずに独立して一定温度を維持することを意味します。自己制限とは、ヒーターのどのポイントにおいても一定の温度を超えることがなく、過熱保護機能が不要であることを意味します。

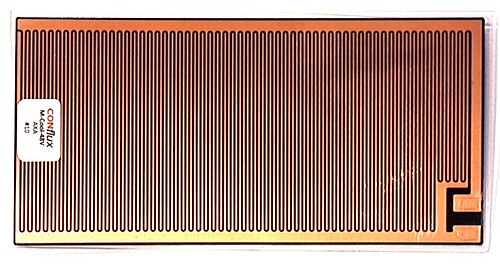

厚膜ヒーターは、薄い基板上に印刷できる抵抗ヒーターの一種です。厚膜ヒーターは、従来の金属被覆抵抗素子に比べてさまざまな利点があります。一般的に、厚膜素子は、薄型形状、温度均一性の向上、熱容量が小さいため熱応答が速い、エネルギー密度が高い、電圧互換性の範囲が広いなどの特徴があります。通常、厚膜ヒーターは、さまざまなヒーターパターンで、平らな基板やチューブ上に印刷されます。これらのヒーターは、熱伝達条件に応じて、100 W/cm 2もの高い電力密度を達成できます。[ 13 ]厚膜ヒーターのパターンは、印刷された抵抗ペーストのシート抵抗に基づいて高度にカスタマイズできます。
これらのヒーターは、金属または合金を充填した厚膜ペーストを使用して、金属、セラミック、ガラス、ポリマーなどのさまざまな基板上に印刷できます。[ 13 ]厚膜ヒーターの印刷に使用される最も一般的な基板は、アルミニウム6061-T6、ステンレス鋼、白雲母または金雲母のシートです。これらのヒーターの用途と動作特性は、選択された基板材料に基づいて大きく異なります。これは主に基板の熱特性に起因します。
厚膜ヒーターには、従来からいくつかの用途があります。グリドル、ワッフルメーカー、コンロの電気加熱、加湿器、ティーケトル、ヒートシール装置、給湯器、衣類アイロンとスチーマー、ヘアアイロン、ボイラー、3Dプリンターの加熱ベッド、サーマルプリントヘッド、グルーガン、実験室の加熱装置、衣類乾燥機、ベースボードヒーター、ウォーミングトレイ、熱交換器、自動車のフロントガラス、サイドミラー、冷蔵庫の霜取りなどの除氷および曇り止め装置に使用できます。[ 14 ]
ほとんどの用途において、熱性能と温度分布は2つの重要な設計パラメータです。基板全体に均一な温度分布を維持するために、抵抗回路の局所的な電力密度を変更することで回路設計を最適化できます。最適化されたヒーター設計は、加熱電力を制御し、ヒーター基板全体の局所的な温度を調整するのに役立ちます。比較的狭い領域に異なる電力密度を持つ2つ以上の加熱ゾーンが必要な場合、厚膜ヒーターを設計することで、単一の基板上にゾーン加熱パターンを実現できます。
厚膜ヒーターは、温度変化が素子の抵抗に及ぼす影響に基づいて、大きく2つのサブカテゴリ、すなわち負の温度係数(NTC)材料と正の温度係数(PTC)材料に分類できます。NTC型ヒーターは、ヒーター温度の上昇に伴って抵抗が減少する特性を持ち、一定の入力電圧に対して高温になるほど出力が高くなります。一方、PTC型ヒーターはこれとは逆の挙動を示し、高温になるほど抵抗が増加し、出力が低下します。PTC型ヒーターはこの特性により、一定の温度で出力が安定するため、自己制御が可能となります。一方、NTC型ヒーターは、ヒーターの暴走を制御するために、一般的にサーモスタットまたは熱電対を必要とします。これらのヒーターは、PTC型ヒーターよりも応答速度が速いため、あらかじめ設定された設定温度までヒーター温度を素早く上昇させる必要がある用途で使用されます。
電極ボイラーは、水の流れに流れる電気を利用して蒸気を発生させます。動作電圧は通常、単相または三相交流で240~600ボルトです。[ 15 ]
発熱体に使用される材料は、さまざまな機械的、熱的、電気的特性に基づいて選択されます。[ 9 ]これらの要素が耐える動作温度の範囲が広いため、材料特性の温度依存性は一般的な考慮事項です。
抵抗加熱合金は 、空気中で600℃以上の電気加熱に使用できる金属です。これらは、主に600 ℃未満で動作する抵抗器に使用される抵抗合金とは区別されます。[ 8 ]
これらの合金の原子の大部分は、その名称に記載されているものに対応していますが、微量元素も含まれています。微量元素は、加工性、形状安定性、酸化寿命などの機械的特性に大きな影響を与えるため、抵抗合金において重要な役割を果たします。[ 8 ]これらの微量元素の中には、基本原料に含まれているものもあれば、材料の性能を向上させるために意図的に添加されるものもあります。微量元素を分類するために、汚染物質と強化物質という用語が使用されます。[ 9 ]汚染物質は通常、寿命の低下や温度範囲の制限など、望ましくない影響を及ぼします。強化物質は製造業者によって意図的に添加され、酸化層の密着性の向上、形状保持能力の向上、高温での長寿命化などの改善をもたらす可能性があります。
発熱体に使用される最も一般的な合金には、以下のようなものがあります。
ニクロムまたはクロメルとしても知られるNi-Cr(Fe)抵抗加熱合金は、ASTM規格とDIN規格の両方で規定されています。[ 2 ] [ 4 ]これらの規格では、合金中に含まれるべきニッケルとクロムの相対的な割合が規定されています。ASTM規格で規定されている3種類の合金には、他の微量元素に加えて、以下のものが含まれています。
ニクロム80/20は、比較的高い抵抗値を持ち、初めて加熱された際にクロム酸化物の密着層を形成するため、最も一般的に使用されている抵抗加熱用合金の一つです。この層の下の材料は酸化しないため、電線が断線したり焼損したりするのを防ぎます。
Fe-Cr-Al 抵抗加熱合金は、 Kanthal®としても知られており、ASTM 規格で規定されています。[ 3 ]メーカーは、ニッケルを原料として使う場合、アルミニウムに比べて一般的にコストが比較的高いため、Ni-Cr(Fe) 合金の代わりにこの種類の合金を使用することを選択する場合があります。その代償として、Fe-Cr-Al 合金は Ni-Cr(Fe) 合金よりも脆く延性が低いため、より繊細で破損しやすいという欠点があります。[ 17 ]
一方、Fe-Cr-Al合金の表面に形成される酸化アルミニウム層は、Ni-Cr(Fe)に形成されやすい酸化クロム層よりも熱力学的に安定しているため、Fe-Cr-Alは耐食性に優れている。[ 17 ]しかし、湿度はNi-Cr(Fe)よりもFe-Cr-Alのワイヤ寿命に悪影響を与える可能性がある。[ 8 ]
Fe-Cr-Al合金は、ステンレス鋼と同様に、400~575 ℃の温度範囲で長時間加熱された後、室温で脆化する傾向がある。 [ 18 ]

発熱体は、家庭用、商業用、産業用など、幅広い分野で活用されています。
発熱体の寿命とは、用途においてどれくらいの期間使用できるかを示すものです。一般的に、家庭用電化製品の発熱体は、製品の種類や使用方法に応じて、500時間から5000時間の使用寿命が想定されています。[ 8 ]: 164
細いワイヤーやリボンは、同じ温度であれば、太いワイヤーやリボンよりも寿命が常に短くなる。[ 8 ]: 58
抵抗加熱材料の標準化された寿命試験は、ASTM Internationalによって規定されています。電気加熱を目的としたNi-Cr(Fe)合金[ 23 ]およびFe-Cr-Al合金[ 24 ]の加速寿命試験は、材料の周期的酸化耐性を測定するために使用されます。
抵抗線とリボンは、ほとんどの場合、スプールに巻かれた状態で出荷されます。[ 8 ]: 58-59一般的に、ワイヤーが細いほど、スプールは小さくなります。場合によっては、スプールの代わりにバケツパックやリングが使用されることもあります。
家庭用電化製品に使用される発熱体の一般的な安全要件は、国際電気標準会議(IEC)によって定義されています。[ 25 ]この規格では、絶縁強度、沿面距離、漏洩電流などのパラメータの制限が規定されています。また、発熱体の定格の許容範囲も規定されています。
