マトロックス ミスティーク

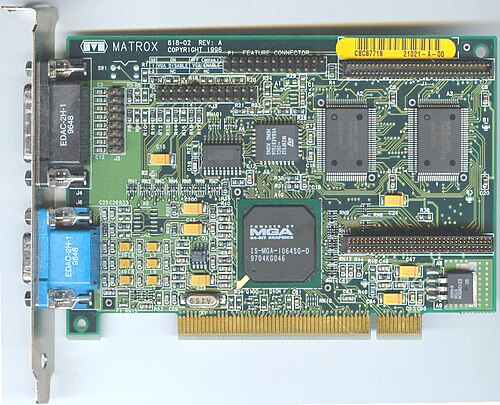

MystiqueおよびMystique 220 は、 Matroxが設計した、VGA コネクタを使用するパーソナル コンピュータ用の 2D、 3D、およびビデオ アクセラレータ カードです。オリジナルの Mystique は 1996 年に発表され、わずかにアップグレードされた Mystique 220 は 1997 年にリリースされました。

Matrox は長年、ハイエンドの 2D グラフィック アクセラレータ市場で重要なプレーヤーとして知られていました。同社が製造したカードはWindowsアクセラレータであり、1995 年にリリースされた同社の Millennium カードはMS-DOSもサポートしていました。1996 年のNext Generationでは、 Millenium が「決定版の 2D アクセラレータ」と呼ばれました。^[1] 3D アクセラレーションに関しては、Matrox は 1994 年にImpression Plusで前進しました。しかし、このカードは非常に限られた機能セットしか高速化できず、主にCADアプリケーションを対象としていました。Impression では、たとえば、グーロー シェーディングや低品質の手法を必要とするハードウェアテクスチャ マッピングを実行できませんでした。Impression Plus の 3D 機能を活用したゲームはほとんどなく、知られているゲームは、カードの「3D スーパーパック」 ^[2]にバンドルされていた 3 つのタイトルのみでした。CD バンドル: 3D格闘ゲーム、47 Tek のSento 3D 宇宙戦闘ゲーム、 Amorphous Designs のIceHawkと、Velocity の Specter MGA (別名Specter VR )。

新しい Millennium カードにも Impression Plus と同様の 3D 機能が搭載されていましたが、ほとんど同じくらい制限がありました。テクスチャリングをサポートしていないため、カードの視覚的拡張機能は非常に限られていました。Millennium によって高速化された唯一のゲームはCD-ROM版のNASCAR Racingで、ソフトウェア レンダリングに比べて速度が大幅に向上しましたが、画質に違いはありませんでした。これらの制限に対する答え、そして Matrox が消費者向けゲーム PC 市場をターゲットにした最初の試みは、Matrox Mystique でした。これは Millennium をベースにしていましたが、さまざまな機能が追加され、コスト削減策もいくつか施されていました。

Mystique は、3D アクセラレーションをサポートする64 ビットの2D GUIおよびビデオ アクセラレータ (MGA1064SG) でした。Mystique には、「 Matrox Simple Interface」(MSI) レンダリングAPIがあります。これは、アドイン グラフィック ボード ベンダーによる、消費者向けパーソナル コンピュータで優れた 2D と 3D を組み合わせたパフォーマンスを実現しようとした初期の製品の 1 つでした。このボードは、 Matrox Millennium に搭載されていたより高価なWRAM (Window RAM)ではなく、 64 ビットのSGRAMメモリ インターフェイス (Synchronous Graphics RAM) を使用しました。SGRAM は WRAM に近いパフォーマンスを提供しましたが、より安価でした。Mystique は、2 MB SGRAM から 8 MB までの構成で提供されました。Mystique には、メモリ拡張や追加のハードウェア周辺機器用に、カード上にさまざまなポートもありました。8 MB 構成では、メモリ拡張モジュールを使用しました。Matrox のアドオン カードには、ビデオ入出力を備えたMPEG-1およびAVIビデオ再生機能を備えたボードであるRainbow Runner Video が含まれていました。もう一つのアドオンはRainbow Runner TVと呼ばれ、 PCでテレビを視聴するためのISAベースのテレビチューナーカードでした。^[3]

Mystique の 2D パフォーマンスは、はるかに高価な Millennium カードのそれに非常に近く、特にXGA 1024×768 解像度以下では SGRAM 帯域幅がパフォーマンスの妨げにならなかった。Mystique は、Millennium に搭載されている外部 220 MHz RAMDAC から削減された内部 170 MHz RAMDAC を使用しており、内部 RAMDAC を使用する最初の Matrox ビデオ プロセッサとなった。周波数の削減は、カードが高解像度で実行できる最大リフレッシュ レートに影響し、たとえばUXGA 1600x1200 で動作するディスプレイのユーザーにとって Mystique の性能を低下させた。 ^[4]その 2D パフォーマンスは優秀と測定され、S3 ViRGEベースやATI Mach64ベースのビデオ カードなどの同等のものを上回った。^[5]

Mystique は 1997 年当時 Matrox の最も機能豊富な3D アクセラレータでしたが、バイリニア フィルタリング、フォギング、アンチエイリアシングのサポートなどの主要な機能がまだ欠けていました。^[1]代わりに、Mystique は最近傍補間を使用しているため、テクスチャのピクセル化が激しくなり、透明度には点描テクスチャが使用されます。ミップマップのサポートがないと、テクスチャの詳細が適切に管理されず、テクスチャエイリアシングが発生するため、遠くのテクスチャは「泳いでいる」ように見え、揺れ動き、「ノイズが多い」ように見えます。高品質の機能を含めなかった理由は、視覚的な品質よりもパフォーマンスの方が重要だったためです。当時、半導体製造プロセスと 3D ハードウェア アーキテクチャ設計の専門知識は限られていました。バイリニア フィルタリングを含めると、チップのトランジスタ バジェットで計算リソースの増加に多大なコストがかかり、チップ設計が大きくなるため、グラフィック コアのクロック速度とパフォーマンスが低下する可能性があります。また、プロセッサ サイズが大きいため、製造コストも考慮する必要があります。 Matroxの言葉に重みがないわけではなかった。Mystiqueは、S3 ViRGEや初期のATI Rage製品など当時の他の2D/3Dボードに比べて、画質は劣るものの、はるかに優れた性能を発揮したからだ。^{[6] [7]}

一般的に、同類のカードと比較すると、Matrox Mystique は、初期の 3D アクセラレータの時代にはよくあるように、長所と短所を備えた有能なボードでした。初期の 2D/3D コンボ カードとしてはパフォーマンスは良好でしたが、3D のビジュアル品質には疑問がありました。ただし、2D サポートは、パフォーマンスと品質の点で入手可能な最高のカードに匹敵していました。Voodoo カードは当時最も高速で最もよくサポートされている 3D アクセラレータであったため、Mystique または別の Matrox カードを3Dfx Voodoo Graphics 3D 専用ボードと組み合わせることは珍しくありませんでした。しかし、批判者はこのカードを「Matrox Mystake」と呼んでいました。

Mystiqueのドライバサポートは発売当初から強力だった。^[3]このカードはMS-DOS、Windows 3.1x、Windows 95、Windows NTを含むMicrosoftのすべてのオペレーティングシステムを直接サポートしていた。MystiqueはIBMのOS/2オペレーティングシステムもサポートしていた。Mystiqueの小売バージョンには、 MechWarrior 2 Mystique edition、Destruction Derby 2、Scorched Planetの3つの3Dゲームタイトルが含まれていた。^[3]

Matrox は 1997 年に Mystique の新しいバージョンをリリースしました。名前からわかる唯一の大きな変更点は、RAMDAC が 220 MHz で動作することです。これにより、Mystique は高解像度の 2D 解像度のサポートにおいてオリジナルの Millennium と同等になりました。ボード上のチップも MGA1064SG (オリジナルの Mystique) ではなく MGA1164SG と呼ばれました。それ以外では、カードはオリジナルの Mystique と機能セットが同一で、ほぼ同じパフォーマンスを提供しました。^{[3] [8]}

Mystique 220のビジネス向け特別バージョンであるMystique 220 Businessも発売された。このカードにはビジネスユーザー向けの別のソフトウェアバンドルが付属しており、ゲームは含まれていなかった。実際のハードウェアは同一であった。^[9]

メモリと内部 RAMDAC プログラミング インターフェイスは、Matrox Parheliaが導入されるまで、MGA-G100 以降のプロセッサで存続しました。
