| MT-12 (2A29) 100mm対戦車砲 | |
|---|---|
 ロシアのパトリオットパークに展示されたMT-12 。 | |
| タイプ | 対戦車砲 |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1970年～現在 |
| 使用者 | 演算子を参照 |
| 戦争 | 戦争を見る |
| 仕様 | |
| 質量 | 3,050 kg (6,720 ポンド) [1] |
| 長さ | 9.65メートル（31フィート8インチ）[1] |
| バレルの 長さ | 6.3 m (20 フィート 8 インチ) 63 口径[2] |
| 幅 | 2.32メートル（7フィート7インチ）[1] |
| 身長 | 1.6メートル（5フィート3インチ）[1] |
| クルー | 7 [3] |
| シェル | 100 × 910 mmR |
| 口径 | 100 mm (3.9 インチ) |
| 反動 | 油圧空気圧 |
| キャリッジ | 輸送: MT-LB 道路上: 70 km/h (43 mph) [4] |
| 標高 | −6°から+20° [4] |
| トラバース | 27°左または右[4] |
| 発射速度 | 6-14rpm [4] |
| 銃口速度 | 700〜1,575メートル/秒（2,300〜5,170フィート/秒）[4] |
| 最大射程距離 |
|
MT-12または2A29は、ソビエト連邦の 滑腔砲100mm対戦車砲であり、1970年代初頭から1980年代後半にかけてソビエト連邦軍の主力牽引式対戦車砲として活躍した。ロシア・ウクライナ戦争（2014年～現在） で主に使用されている。
歴史
1961年に配備された100 mm対戦車砲T-12は、非常に優れた戦車であることが判明しました。その欠点は、85 mm対戦車砲D-48の砲架を使用していたことにあります。砲架が狭すぎてT-12は横転しやすく、地形上を15 km/hでしか牽引できませんでした。また、後述するように、平衡装置も再設計する必要がありました。いくつかのその他の考慮事項と合わせて、これが後にMT-12、GRAUインデックス2A29として知られるT-12Aの開発につながりました。
特徴
キャリッジ

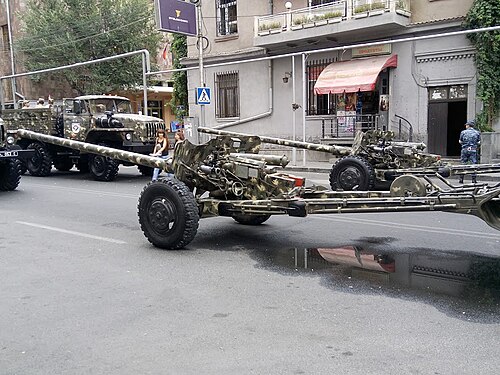

MT-12とT-12の主な違いはキャリッジです。その履帯幅は1.465mではなく1.91mで、より頑丈なサスペンションを備えています。これにより、MT-12はトラックだけでなく、履帯式MT-LBでも牽引できます。 [1]ロシア自体の状況は、道路が少なく、少なくとも年に一度は泥道になる地形であるため、履帯式移動がいかに重要であるかを物語っています。
この新しい砲台により、MT-12は従来の時速15kmではなく時速25kmで牽引することが可能となった。[4]砲台の左腕には展開可能なキャスターホイールが装備されており、これにより7人の乗組員が牽引車両を使わずに短距離を3,000kgの砲を手で操作することが可能となった。[1] [3]
MT-12の平衡装置はT-12のものと異なっている。[2]平衡装置は、砲身の両側の砲身重量が異なっていても、砲のバランスを保つ役割を果たす。これにより、砲身を簡単に仰角させることができる。MT-12は非常に目立つコイルスプリング平衡装置を使用している。銃の後ろに立つと、砲身の上部には両側で同じ位置に1本のチューブがあり、シールドから砲尾ブロックまでほぼ伸びている。これら2本のチューブは反動システムの一部である。右側のチューブの上には、わずかに異なる水平角度にある別のチューブがあり、これが平衡装置である。これは、T-12のはるかに小さい空気圧平衡装置と比較すると重くてかさばるものだが、より信頼性が高く、使いやすいものでもある。[3]背面図では、平衡装置の端に6本のボルトが付いた蓋がある。これがあることで、T-12とMT-12を簡単に区別できる。
MT-12の重量増加に対応するため、キャリッジには大きな車輪が装備されている。これはZiL-150トラックの車輪と同じものである。車輪はT-12とMT-12を区別するのにも役立つ。T-12の車輪は6本のボルトで固定されている。MT-12の車輪は8本のボルトで固定されている。[5]
100mm2A29砲
100 mm口径砲の砲身は6,300 mmの長さで、薬室の長さは915 mmです。砲身の先端は強化されており、80個の穴があいています。これはマズルブレーキの役割を果たします。半自動の砲尾ブロックシステムは、開閉シリンダーとトランスファーシステムで構成されています。砲尾ブロックには安全システムがあり、砲尾が完全に閉じていない場合は発砲しません。カートリッジ弾薬と組み合わせると、半自動装填システムにより、1分間に最大14発という高い発射速度が得られます。[2]
光学と照準
MT-12には複数の照準器があり、すべて同時に取り付けることができます。ガンシールドには3つのパネルがあり、1つの照準器を使用するときは折りたたむことができ、その照準器が不要なときは閉じたままにすることができます。[3]敵がまだ遠くにいる場合、乗組員はシールドの3つの観測パネルをすべて開き、S71-40マウントのパノラマ潜望鏡照準器を使用できるようにします。これにより、砲手は目標をスキャンできます。そうしている間、ガンシールドは彼の体を保護します。ヘルメットで保護されている頭部の部分のみが露出します。[3]

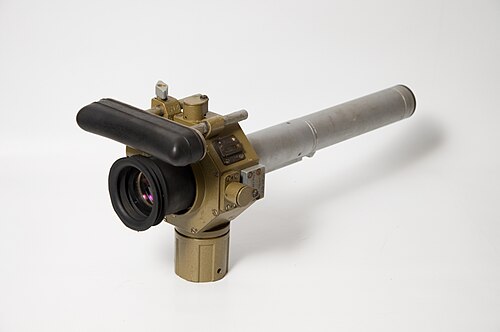

接近戦では、直接射撃観測用の銃眼となる小さな垂直パネルのみが開かれる。[3]その背後には、5.5倍の倍率と11度の視野角を持つOP4M-40U照準器が搭載されている。[1]他のパネルを閉じると、乗組員は敵の歩兵や戦車の小火器による射撃を受ける危険なしにシールドの後ろに移動できる。
この砲には受動型夜間照準器も付いている。最初はAPN-5-40、後にAPN-6-40となり、ブルシンカ（クランベリー）として知られるようになった。[5]この装置は電力を使わないため、非常に大きく脆弱な装置である。そのため輸送前には取り外し、日没前に砲が所定の位置にある場合にのみ砲に取り付けた。[3] MT-12は1PN35、1PN53、APN-7などの他の夜間照準器も使用できる。[5]
間接射撃の照準のために、MT-12にはS71-40機械式砲兵照準器、PG-1Mパノラマ望遠鏡、K-1コリメータ照準器が装備されている。[5]
弾薬
対戦車砲弾
MT-12は戦車に対して、徹甲安定型徹甲弾（APFSDS）と対戦車榴弾（HEAT）を発射することができる。[1] HEAT弾は貫通力が高いが、反応装甲や複合装甲などの手段によって簡単に破られる。APFSDS弾は着弾時の（高い）終端速度と、その後は弾の長さに依存する。そのため、APFSDSは発射する砲の威力に直接依存することになる。
1990年代半ばまでに、現代の戦車の前面装甲は800～900mmの均質圧延装甲（RHA）で保護されていました。当時の弾薬では、MT-12がそのような装甲を貫通することは期待できませんでした。この点で、100mm口径砲は物理的限界に達していました。[1]
砲身式対戦車ミサイル
1981年、発射管式ミサイル兵器システム9K116 カステットが配備された。このミサイルはレーザー誘導ミサイルで、9M117 バスティオンとも呼ばれる。[6]このミサイルは火薬量が少なく、発射時の速度は450 m/sほどである。1.5秒後、ロケットモーターが点火する。最大射程距離で目標に到達すると、速度はわずか300 m/sほどになる。目標はレーザー光線に乗って発見される。カステットシステムのレーザー誘導装置は別の三脚に取り付けられている。1990年代半ばまでに、カステットは現代の戦車の正面装甲を破ることができなくなった。これは、ミサイルの装甲貫通力とそのアップグレードからわかる。
- 3UBK10、9M117バスティオンミサイル。ERA後の平均装甲貫通力は550mmの圧延均質装甲相当（RHAe）と主張[7]
- 3UBK10M、9M117M KanタンデムHEATミサイル。ERA後の平均装甲貫通力は600mm RHAeと主張[8]
- 3UBK23、9M117M1（ロシア）アルカンタンデムHEATミサイル、射程距離6,000メートル延長。平均装甲貫通力750mm、ERA後550mm RHAeと主張
- ストゥーグナまたはスキフ（ウクライナ）の携帯型対戦車誘導ミサイルは130mmロケットを発射しますが、100mmの発射管を備えた派生型もあります。これは射程距離が5,000mとされ、ERA後の平均装甲貫通力は550mm RHAe以上とされています。[9]
ソフトターゲットに対する射撃
MT-12は高性能爆薬（HE）弾も発射します。[1]対戦車砲が敵歩兵から身を守るためには、HE弾は絶対に必要です。一般的な戦闘では、HE弾は敵歩兵やトラック、敵の砲兵などのソフトターゲットと戦うために使用できます。
デフォルトの弾薬ストック
MT-LBに牽引されたMT-12の標準弾薬数は20発だった。これらは、10発の徹甲弾（BPS）、6発のHEAT成形炸薬弾（KS）、および4発の高性能榴弾（OFS）で、「ソフト」ターゲットに対して使用されました。[6]
バリエーション
MT-12K
MT-12K、または2A29Kには、9K116カステットシステムから発射された9M117ミサイルショットを誘導するためのレーザー装置が搭載されています（上記参照）。[6]別個の三脚に取り付けられた誘導装置を追加するだけでMT-12がMT-12Kになるかどうかは明らかではありません。MT-12Kはソ連から輸出されませんでした。[6]
MT-12R
MT-12Rまたは2A29Rは1981年から1990年まで運用された。小型の1A31ルータレーダー射撃管制システムを搭載しており、最大3,500メートルの距離で自動目標探知、測距、追跡、交戦を行う。[6]これにより、夜間や視界不良または視界なしの状況でも砲が素早く目標を発見し、命中させることができる。[3] MT-12Rはソ連から輸出されなかった。[6]
自走型
ウクライナでは、 MT-LBに搭載されたMT-12の自走型が報告されている。映像を調べたところ、地元民が最初に改造した車両はMT-12ではなくT-12を使用していたことが判明した。砲身のマスク（砲身の下のシールド部分）はT-12のものである。[3]さらに、映像では砲身の大きなMT-12平衡装置が映っていない。Ukrtransgazuが製作した後期型にもそのような平衡装置は映っていないが、さらに2つの標本ではMT-12が使用されている可能性がある。[10]
トラックに積まれたアルジェリアのMT-12
2017年、アルジェリア軍は、メルセデス・ベンツ・ゼトロストラックにMT-12を搭載した現地開発の派生型を公開した。この派生型には、射撃の衝撃を吸収するための4本の安定脚が含まれている。[11]
使用
使用目的
ソ連では、MT-12は1970年に生産が開始された。T-12と同様に、MT-12は18門の対戦車大隊で使用され、6門ずつの砲を備えた3つの中隊に分かれていた。これは、冷戦中ずっとこれらの砲の編成構成であった。しかし、ミサイル駆逐戦車が十分にあれば、中隊の1つは9つの対戦車誘導ミサイルプラットフォーム（ATGM）の1つに置き換えられた。[3]
冷戦中、ソ連はMT-12を防衛用かつ消耗品として考えていた。コスト効率が良かったため、大量に生産・配備することができた。塹壕に潜むこともでき、高さが低いため簡単に隠して近距離から攻撃することもできた。この用途は、戦車や自走砲をより重要な任務に充てられるようにするためだった。[3]
MT-12とその前身であるT-12が配備された当時、対戦車砲のほとんどが榴弾を発射する能力を備えていた。これらの榴弾は直接射撃と間接射撃の両方に使用可能であった。間接射撃では、MT-12は砲兵兵器として機能する。しかし、MT-12の仰角はわずか20度と限られており、砲兵兵器としての射程距離はわずか8.2kmである。[4]
2014-2015年の使用
MT-12やその他の牽引式対戦車砲の使用については、 2017年までドンバス戦争（2014年～2022年）で詳細に研究されてきた。ドンバスではT-64が最も一般的な戦車だった。MT-12はより短い距離でその前面装甲を貫通することができる。しかし、2014年8月から9月のイロヴァイスクの戦いでウクライナが敗北して前線が安定するまでは、機動戦のために広範囲に使用できなかったため、MT-12はほとんど見られなかった。2014年9月から2015年2月にかけて、MT-12は重要な役割を果たした。2015年1月から2月のデバルツェボの戦いでは、両陣営で目撃された。[6] 2017年の牽引式対戦車砲に関する最終的な結論は、「さらに、間接射撃に使用できるため、この兵器はウクライナ紛争の最後の2年間に支配的であった長期にわたる陣地戦に最適である」というものでした。[12]
現在の使用状況（2022～2023年）
2022年のロシアによるウクライナ侵攻の開始時には、ウクライナ軍は依然としてMT-12とMT-12Rの両方を使用しており、ロシアの代理軍も依然としてMT-12を使用していた。
ウクライナ側では、地元の志願兵で構成される領土防衛旅団にMT-12砲が支給されている。MT-12は、これらの予備部隊にロシアの装甲車に対抗するチャンスを与えるかもしれない。しかし、ウクライナ軍の第一線部隊はロケット砲を直接射撃に、2S1グヴォズディカを間接射撃に使用しているのに対し、領土防衛部隊ではMT-12がその両方を行っているようだ。[13]間接射撃能力は2017年にすでに重要だった。 [6]実際の戦闘で州兵が砲を発射するビデオでは、確かに最大仰角近くで使用されていることが確認されている。[13]これらすべては、実際にはMT-12が現在支援砲として広く使用されていることを示している。これは仰角が高められた自走型についても報告されている。[10]
ロシア側では、MT-12を積んだ列車が2023年3月に倉庫から引き出され、前線に送られた。 [14]ロシアは前線での砲兵の可用性を高めるためにこれを使用することが期待されていた。 [14]しかし、4月中旬に対戦車陣地にいた2台のMT-12が観測され、破壊されたことから、ロシアがATGM不足に陥っているとの憶測が広まった。[15]
オペレーター
MT-12 オペレーターの不完全なリスト:
ブルガリア：2021年に126人[16]
1990年代のハンガリー[2]
カザフスタン：2021年に20人[17]
キルギスタン：2021年にT-12/MT-12を18機[18]
モルドバ：2021年に31人[19]
モンゴル:? 2021年にT-12/MT-12 [20]
ロシア：2021年に526台、さらに2,000台のT-12/MT-12が保管中[21]
トルクメニスタン：2021年にT-12/MT-12を60機[22]
ウクライナ：2021年に約500台のT-12/MT-12 [23]
ドネツク人民共和国:? 2021年にMT-12 [24]
ルハンシク人民共和国:? 2021年にMT-12 [24]
ウズベキスタン：2021年にT-12/MT-12を60機[25]
元オペレーター
.svg/500px-Flag_of_Iraq_(1991%E2%80%932004).svg.png){kind=small}
.svg/500px-Flag_of_Yugoslavia_(1946-1992).svg.png){kind=small}
戦争
MT-12 は多くの紛争で使用されました。
- ソビエト・アフガニスタン戦争(1979 年 - 1989 年) [27]
- 湾岸戦争（1990-1991）
- 沿ドニエストル戦争(1990–1992)
- ロシア・ウクライナ戦争（2014年～現在）
