9M117 バスティオン

9M117 バスティオン

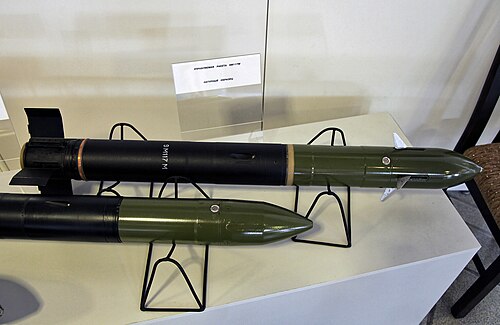

9M117M対戦車ミサイル
タイプ	対戦車誘導ミサイル
原産地	ソビエト連邦 ロシア
サービス履歴
使用中	1981年～現在

9M117 バスティオンはソ連のレーザー ビームライディング 対戦車ミサイルである。9K116-1 バスティオンミサイルシステム（AT-10 スタバー）、9K118 シェクスナ（AT-12 スウィンガー）、T-12 対戦車砲、 BMP-3から発射される3UBK12など、いくつかの個別の兵器システムで使用されている。100 mm砲弾は1981年に配備された。^[1]

9K112 コブラ（AT-8 ソンスター）は、ソ連で最初に実戦投入された砲身式対戦車ミサイルであったが、前線部隊に限られた数しか配備されなかった。1970年代後半には、無線コマンドリンクではなくレーザー誘導を使用する第3世代の誘導弾の開発作業が開始された。誘導システムはイゴール・アリスタルホフが開発し、ミサイルはピョートル・コモノフが開発した。^[2]バスティオンは、牽引式のMT-12 100 mm滑腔対戦車砲から発射される比較的安価なミサイルとして最初に開発された。^[1] 9M117ミサイルは3UBK10弾の一部であり、兵器システム全体は9K116 カステットと命名された。レーザー誘導装置は、砲の横の三脚に設置されていた。^[1]このシステムは1981年に就役した。^[1]

9K116システムの開発中に、旧式のT-55とT-62戦車の長距離火力を強化できることが認識されました。T-55のD-10T 100 mmライフル砲用のシステムは9K116-1 バスティオン（3UBK10-1弾）、T-62のU-5TS 115 mm滑腔砲用のシステムは9K116-2 シェクスナ（3UBK10-2弾）と命名されました。^[3] 9M117ミサイルは牽引型と同様に同一でしたが、115 mmバージョンには追加の誘導リングがありました。^[3]これらは1983年に就役しました。^{[3]その後、9K116-3システムは、1987年に就役した}BMP-3歩兵戦闘車の100mmライフル^[4]砲用に開発されました。同様のシステムは、より大口径の9M119スヴィリミサイルを搭載し、 T-72とT-80戦車の125mm砲用に開発されました。

100 mm 弾は通常の 100 mm 対戦車弾に似ており、同じ方法で装填および発射されます。この弾は、削減された推進剤を使用して、砲身から約 400～500 m/s (1,300～1,600 ft/s) で発射体を発射します。砲身から発射された後、ミサイル後部の窓から小さなカバーが外れます。ロケット モーターはミサイル発射後 1.5 秒で点火し、6 秒間燃焼します。

発射体はビームライディングレーザー誘導を使用する。発射した戦車/車両/銃からセクターに分割されたレーザー光の円錐が投射され、各セクターは異なる周波数または変調を持つ。ミサイルの後部には、光の変調を検出するレーザーセンサーを備えた小さな窓がある。この変調を使用して、ミサイルは円錐内の位置を維持しながら自らを操縦する。ミサイル飛行中にレーザービームはズームされるため、ミサイルの飛行経路全体で同じ直径（約6メートル（20フィート））になる。レーザービームライディング誘導システムは、無線コマンドのものよりも小さく、セミアクティブレーザー誘導よりも安価でシンプルです。また、ミサイルは無線または光学妨害を受けにくい。^[1]一方、ターゲットは常にレーザーサイトによって追跡する必要があり、移動中にシステムを確実に使用することはできない。^[3]

ミサイルが高度4,000メートル（13,000フィート）まで飛行する時間は約12秒です。26～41秒後にミサイルは自爆します。

9M117バスティオンミサイルを発射する弾薬。平均装甲貫通力は550mm（22インチ）で、爆発反応装甲（ERA）後の均質圧延装甲等価（RHAe）^[5]

• 100 mm 3UBK10 (MT-12); 射程距離 100～5,000 m (330～16,400 フィート); 平均装甲貫通力 550 mm (22 インチ) RHAe (ERA 後)
• 100mm 3UBK10-1（T-55）
• 115mm 3UBK10-2（T-62）
• 100 mm 3UBK10-3 (BMP-3およびBMD-4); 射程距離100～4,000 m (330～13,120 フィート); 平均装甲貫通力550 mm (22 インチ) RHAe ERA後^[6]

9M117M Kan タンデムチャージ 対戦車高弾（HEAT）ミサイルを発射する弾薬。ERA後の平均装甲貫通力は600 mm（24インチ）RHAe ^[7]

• 100mm 3UBK10M（MT-12）
• 100mm 3UBK10M-1（T-55）
• 115mm 3UBK10M-2（T-62）
• 100 mm 3UBK10M-3 (BMP-3およびBMD-4); 射程距離100～4,000 m (330～13,120 フィート); 平均装甲貫通力600 mm (24 in) RHAe ERA後^[8]

9M117M1アルカンタンデムチャージHEATミサイルを発射するカートリッジ。射程は100～6,000m（330～19,690フィート）に延長。平均装甲貫通力はERA後RHAeで750mm（30インチ）

• 100mm 3UBK23（MT-12）
• 100mm 3UBK23-1（T-55）
• 115 mm 3UBK23-2 (T-62); 平均装甲貫通力 850 mm (33 in) RHAe ERA後
• 100 mm 3UBK23-3 (BMP-3およびBMD-4); 射程距離100～5,500 m (330～18,040 フィート); 平均装甲貫通力750 mm (30 in) RHAe ERA後^[9]
