| クレイモア鉱山 | |
|---|---|
 M57 発射装置と M4 電動起爆装置を備えた M18A1 クレイモア地雷。 | |
| タイプ | 指向性破片対人地雷 |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1960年～現在 |
| 使用者 | アメリカ、イギリス、デンマーク |
| 戦争 | |
| 生産履歴 | |
| デザイナー | ノーマン・マクロード他 |
| 設計 | 1952–1956 |
| メーカー | モホーク電気システム |
| 単価 | 1993年時点で119ドル[1] |
| 仕様 | |
| 質量 | 3.5ポンド（1.6kg） |
| 長さ | 216 mm (8.5 インチ) |
| 幅 | 38 mm (1.5 インチ) |
| 身長 | 124 mm (4.9 インチ) |
| 口径 | .125、または直径1 ⁄ 8インチ（3.2 mm）の鋼球、1ユニットあたり約700個 |
| 銃口速度 | 3,995 フィート/秒 (1,218 メートル/秒) |
| 有効射程距離 | 50メートル（55ヤード） |
| 最大射程距離 | 250メートル（270ヤード） |
| 観光スポット | 初期モデルではピープサイト、後期にはナイフエッジサイト |
| 充填 | C-4 |
| 充填重量 | 680 g (24 オンス) |
爆発 メカニズム | ブラストキャップアセンブリM4 [2] |
クレイモア地雷は、アメリカ軍向けに開発された指向性対人地雷である。発明者のノーマン・マクラウドは、中世スコットランドの大型剣にちなんでこの地雷に名前を付けた。[要出典]従来の地雷とは異なり、クレイモアはコマンド起爆（遠隔操作による発射）が可能で、指向性があり、殺傷地帯に広範囲の金属球を発射する。クレイモアは、エリア拒否作戦で使用するために、ブービートラップトリップワイヤー発射システムによって起動することもできる。
クレイモアは、装置の前方 60 度の円弧内に約 100 メートル (110 ヤード) の鋼球を発射します。主に待ち伏せ攻撃や敵歩兵に対する侵入防止装置として使用されます。また、非装甲車両に対しても使用されます。
多くの国がクレイモアのような地雷を開発し、使用してきました。例としては、ソ連が導入しその後継国ロシアが使用したMON-50、MON-90、 MON - 100 、MON-200モデル[3]や、MRUD（セルビア）、MAPED F1（フランス）、Mini MS-803（南アフリカ）などがあります。
説明

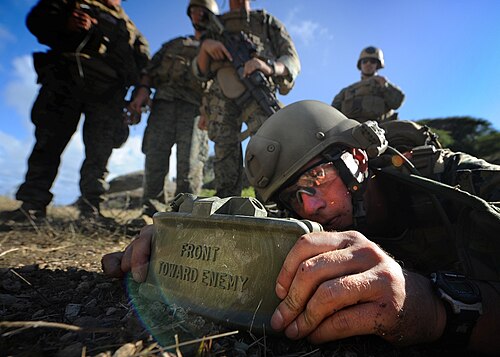

M18A1 クレイモア地雷は、水平に凸型の灰緑色のプラスチックケースを備えている (不活性訓練用は水色または水色の帯の付いた緑色)。この形状は、50 メートル (55 ヤード) の距離で破片を最適に分散させるために実験的に開発された。ケースの地雷前面には「FRONT TOWARD ENEMY」という文字が刻印されている。[4]上面のシンプルなオープンサイトにより、地雷の照準を合わせることができる。底部に取り付けられた 2 対のハサミ脚が地雷を支え、垂直に照準を合わせることができる。サイトの両側には、45 度の角度で設定された信管ウェルがある。
地雷の内部には、エポキシ樹脂に埋め込まれた直径1⁄8インチ(3.2 mm) の鋼球約 700 個からなるマトリックスの背後にC-4 爆薬の層が含まれています。
M18A1が爆発すると、爆発によって地雷の母材が毎秒1,200メートル（毎秒3,937フィート）の速度で前方に押し出され、[1]同時に個々の破片に砕け散る。鋼球は、射程50メートル（55ヤード）で、高さ2.0メートル（6.6フィート）、幅50メートル（55ヤード）の60度の扇形パターンで発射される。爆発の力で、比較的柔らかい鋼球が.22口径のリムファイア弾に似た形に変形する。[1]これらの破片は射程100メートル（110ヤード）まで中程度の効果があり、伏せた人間サイズの1.3平方フィート（0.12 m 2）の標的への命中率は約10％である。破片は最長250メートル（270ヤード）飛ぶ。最適有効射程距離は50メートル（55ヤード）であり、この距離では致死性とエリアカバレッジの最適なバランスが達成され、人間サイズの標的に対する命中率は30％となる。[5]
この兵器とその付属品はすべて、M7弾帯(「クレイモア バッグ」) に入れて運ばれます。敵が殺傷地帯に近づくと、地雷が起爆されます。制御された起爆は、電気式または非電気式の発射システムを使用して行うことができます。地雷が制御された役割で使用される場合、それらは個別の武器として扱われ、ユニットの射撃計画に報告されます。それらは地雷として報告されませんが、設置ユニットは地雷が除去、起爆、または交代ユニットに引き渡されることを確実にする必要があります。各弾帯には、緑色のプラスチック スプールに巻かれた 100 フィート (30 m) の M4 電気発射ワイヤーが付属しています。M57 発射装置 (俗称「クラッカー」) は、各地雷に含まれています。M40 回路テスト セットは、6 個の地雷が入った各ケースに梱包されています。地雷をデイジー チェーン接続すると、1 つの発射装置で複数の地雷を起爆できます。
地雷は、起爆キャップを作動させるあらゆるメカニズムによって起爆できます。トリップワイヤーやタイマーによって地雷を起爆する現場での便利な方法もありますが、これらはめったに使用されません。
発達
M18A1地雷の開発は、第二次世界大戦中に行われた研究に遡る。ミスナイ・シャルディン効果は、ハンガリー人のヨージェフ・ミスナイとドイツのフーベルト・シャルディンによって、その戦争中に独立して発見された。爆薬のシートが重い裏打ち面（金属板など）に接触して爆発すると、その結果生じる爆風は主に表面から一方向に向けられる。シャルディンは、この発見を側面攻撃用対戦車兵器として開発するのにしばらく時間を費やしたが、戦争の終わりには開発は完了していなかった。シャルディンはまた、方向性破片効果を利用した「塹壕地雷」の研究にも時間を費やした。[1]
ノーマン・マクラウドとカロード・コーポレーション
朝鮮戦争中の中国の集中攻撃を受けて、カナダと米国はこれに対抗するプロジェクトの開発を開始した。カナダは「フェニックス」地雷と呼ばれる兵器を配備した。これはミスネー・シャルダン効果を利用して、直径0.25インチ（6.4 mm）の鋼鉄の立方体を敵に向かって散布するものである。この立方体は5ポンド（2.3 kg）のコンポジションB爆薬に埋め込まれていた。この地雷は歩兵兵器としては大きすぎ、最大有効射程距離もわずか20～30ヤード（約20～30メートル）と比較的効果が低かった。[1]
1952 年頃、ノーマン・マクラウドは、彼の会社であるカロード コーポレーションで、歩兵用の小型指向性地雷の開発に着手しました。米国ピカティニー兵器廠がカナダの兵器から構想を得てノーマン・マクラウドに開発を依頼したのか、それとも彼が独自に設計を開発してピカティニー兵器廠に提案したのかは明らかではありません。マクラウドは T-48 と呼ばれる兵器を設計しました。これは最終的な M18A1 とほぼ同様でしたが、M18A1 を効果的にした設計上の細部のいくつかが欠けていました。
アメリカ陸軍はピカティニーを通じてこの武器をM18クレイモアとして採用し、約1万丁が生産された。1961年頃からベトナムで少数使用された。改良されたM18A1が開発されて初めて、クレイモアは広く使用される武器となった。
M18は長さ9.25インチ (235 mm)、高さ3.27インチ (83 mm)で、底部に3本の折り畳み式のスパイク脚が付いたプラスチックケースに収められていた。地雷を起爆するための電気起爆帽は、側面の小さな穴から挿入された。地雷の内部は、12オンス (340 g) のC-3爆薬( C-4爆薬の前身) の層で構成され、その前に0.25インチ (6.4 mm) の鋼鉄立方体の配列が敷かれていた。地雷の総重量は約2.43ポンド (1.10 kg)で、照準用のピープサイトをオプションで取り付けることができた。[6]後期型の特徴的な「FRONT TOWARD ENEMY」のマーキングはなかった。地雷は3本の鋭い脚を使って地面に埋められ、敵が接近する方向に向けられた。その時点で電気起爆帽が取り付けられた。この地雷は安全な位置、できれば側面と後方から起爆する。この地雷は試作機に過ぎず、「確実に死傷者を出す」地雷とはみなされていなかった。フェニックスと同様に、有効射程はわずか90フィート（27メートル）だった。[1]
マクラウドは1956年1月18日にこの機雷の特許を申請し、1961年2月に特許が認められた。[7]この特許は後に、マクラウド、陸軍、そしてクレイモアの設計をさらに発展させたエアロジェット社との間で民事訴訟の対象となった。マクラウドの訴訟は、ドイツのトレンチマイン試作品の写真が先行技術の証拠として提出されたことで敗訴した。[1]
エアロジェットのスローン、ケネディ、ブレッドソー、キンチェロー
1954 年、ピカティニー兵器廠はM18 をより効果的な武器に改良するための提案依頼 (RFP) を発行しました。1950年代初頭、エアロジェット社では、ガイ C. スロナーが独自にクレイモアのような地雷の設計を考案していました。彼はドン ケネディと協力し、2 人はピカティニーの RFP に応えて 30 ページの提案書を提出しました。彼らはクレイモアの設計を改良するための 375,000 ドルの開発契約を獲得しました。この武器に対するピカティニーの基準は次のとおりでした。
- 重量は3.5ポンド（1.6キログラム）未満である必要があります
- 55ヤード（50メートル）の距離で1.3平方フィート（0.12平方メートル）の標的（人間サイズ）に100％の命中率を達成できるように、十分な破片を投げなければならない。
- 破片エリアの高さは8フィート（2.4メートル）以下、幅は60度以下でなければならない。
- 破片は毎秒 4,000 フィート (1,200 メートル) の速度を持ち、標的に58フィートポンド(79ジュール) の運動エネルギーを与える必要があります。
運動エネルギーの要件は、致命傷を与えるには 58 フィートポンドが必要であるという事実に基づいていました。[8]重量と破片の密度の要件を考慮すると、約 700 個の破片が必要であり、ターゲット ゾーンの中心に約 2 フィート (0.61 m) の精度で地雷を狙う能力が必要でした。エアロジェットのチームは、M18 やフェニックスを含む指向性地雷に関する過去のすべての研究とドイツの研究にアクセスできました。ジョン ブレッドソー博士が最初のプロジェクトを主導しました。[1]
オリジナルの M18 地雷はピカティニーの要求に遠く及ばなかった。最初の改良点の 1 つは、鋼鉄製の立方体を7 ⁄ 32インチ (5.6 mm) の硬化 52100 合金製ボール ベアリングに交換することだった。この地雷の性能が悪かったのには 2 つの理由がある。第一に、硬化鋼鉄製のボールは爆発の衝撃で破片に砕け散った。破片は空気力学的に十分でなく、また、効果的に機能するほどの大きさでもなかった。第二に、爆風がボールの間で「漏れ」、速度が低下した。[1]
2つ目の問題は地雷の曲率であった。これはブレッドソーが多数の試験発射を通じて実験的に決定した。ブレッドソーがプロジェクトを離れてリーム社に勤務した後、別のエンジニアであるウィリアム・キンチェローがクレイモアプロジェクトに参加した。[1]
キンチェローはすぐに、鋳造工程で使用された、より柔らかい1 ⁄ 8インチ (3.2 mm) の鋼鉄製「ジングル」ボールの使用を提案した。このボールは爆発の衝撃で破砕されることはなく、 .22 リムファイア弾に似た、空気力学的に有用な形状に変形した。エンジニアは自家製のクロノグラフを使用して、ボールの速度を 3,775 フィート/秒 (1,151 m/秒) と計測した。2 つ目の変更は、注入したプラスチック マトリックスを使用して爆発の爆風を一時的に封じ込め、爆風エネルギーの多くを弾速に変換できるようにすることである。いくつかの実験の後、エンジニアはボールを固定するために Devcon-S 鋼鉄充填エポキシを使用することに落ち着いた。この変更により、速度は 3,995 フィート/秒 (1,218 m/秒) に向上した。[1]
克服すべき技術的課題には、腐食性のC-3爆薬を収容し、幅広い温度範囲で何ヶ月も現場での取り扱いに耐えられるほどの耐久性を備えたケースの開発が含まれていた。染料を使用してさまざまなプラスチックの漏れをテストした結果、デュレックス1661½と呼ばれる適切なプラスチックが見つかり、これはケースに簡単に成形できるものだった。[1]
1956年春までに、エアロジェットはほぼ最終設計を完成させた。同社は、試験中にT-48E1と命名された1,000個のM18A1クレイモアの試作契約を獲得した。この機雷の初期バージョンでは、9番（3mm）のワイヤーで作られた2組のワイヤー脚が使用されていた。後に生産が拡大すると、設計は平らな鋼鉄製のはさみ型折りたたみ式脚に変更された。[1]
初期の試作機雷は、M18で使用されていたバッテリーパックを使用して起爆された。これはいくつかの理由から望ましくないことが判明した。ビル・キンチェローは、海軍のロケットで使用されているタイプの「タイニー・ティム」トグル発電機を使用するというアイデアを思いついた。[1]当初は、発電機を収納するためにアルミニウム製の箱が使用されていた。後にフィラデルフィアの会社、モールデッド・プラスチック・インシュレーション・カンパニーが、プラスチック製の装置を初めて大量生産するために、起爆装置の製造を引き継いだ。[1]
この装置の照準装置は、当初は安価なペンタプリズム装置で、上から下を覗いて照準像を見ることができるようにする予定でした。技術者たちは、適切な低コストの装置を見つけた後、C-3 爆薬または地雷の上部に照準装置を接着するために使用したセメントのどちらかの煙がプラスチック製の鏡を腐食させ、使用不可能にしていることを発見しました。彼らは単純なピープ サイトを採用しましたが、後にナイフ ブレード サイトに変更されました。
試験の結果、この地雷はおよそ110ヤード（100メートル）まで有効で、攻撃部隊の10％を撃破できることが判明した。55ヤード（50メートル）では、この数値は30％にまで上昇した。開発プロジェクトが完了すると、エアロジェット チームはプロジェクトをピカティニーに送り返した。アーセナルはさまざまな部品供給業者に入札した。1960年にM18A1として型式標準化された。1966年の春か初夏にベトナムで初めて使用された。[1]
地雷は運用中に小さな改造が加えられた。破片マトリックスと爆薬の間にアルミホイルの層が追加された。これにより破片の速度がわずかに向上し、腐食性の爆薬から鋼鉄の破片が保護される。RF信号と雷が地雷を起爆するのを防ぐためにフェライトチョークが追加された。 [1]
バリエーション
M68 不活性トレーニングキット
M68 キットは、実際の M18 指向性地雷の配置と装備を人員に習熟させるために設計されています。実際のクレイモア キットのすべてのコンポーネントが M7 弾帯に詰め込まれています。水色または黒色のプラスチック製M33 不活性対人地雷は、 M18A1 クレイモアの訓練および練習バージョンです。一部の不活性地雷は緑色で水色の帯が付いています。爆発物や花火の充填剤は一切含まれていません。不活性 M10 模擬起爆装置キャップ ワイヤ、M57「クラッカー」発射制御装置、および M40 回路テスト キットとともにクレイモア バッグに詰められています。
小型多目的歩兵弾薬
2015 年初頭、米陸軍は小型多目的歩兵弾 (M-MPIMS) と呼ばれるクレイモアの小型版の試験を開始しました。重量は 2 ポンド (0.91 kg)、有効射程はフルサイズのクレイモアと同様 50 メートル (160 フィート) です。最適射程距離 30 メートル (98 フィート) では、破片ゾーンは幅 23 メートル (75 フィート)、高さ 2 メートル (6.6 フィート) で、1 平方メートル (11 平方フィート) あたり最低 5 発の命中があります。平均的なスマートフォンと同等の表面積があり、カメラ、レーザー、その他のアタッチメント用のピカティニー レールが付いています。M-MPIMS は、クレイモアよりも制御しやすく、付随被害が少ないように設計されており、均一に分散するように詰めるのではなく注ぐことでより一貫した爆風パターンが得られる低感度の弾薬爆薬を使用しています。後方安全距離は15メートル（49フィート）に短縮され、保管寿命は25年に延長されました。[9]
国際指向性破砕AP地雷
PADMINE は英国製の指向性破片対人地雷で、軟弱地盤に挿入する 2 本の旋回脚を備えた外観デザインがクレイモアに似ています。50 メートル先まで 650 個の鋼球を発射し、遠隔操作またはトリップ ワイヤーで作動します。
チリのカルドエン社が開発したM18指向性破片対人地雷には、626グラムの爆薬が含まれており、周囲を607個のAP破片ユニットが囲み、60度の射程範囲で50～250メートルの致死範囲をカバーします。
イタリアは、トリップワイヤーまたは遠隔操作による起爆装置を備えた、それぞれ18キログラムと10キログラムのDAF M6とDAF M7方向性破片地雷を生産している。その外観はクレイモア地雷に似ている。[10] [より適切な情報源が必要]
国内コピー
この鉱山のライセンスを受けたコピーやライセンスを受けていないコピーが数多く生産されている。
カナダ: C19 防御および支援地雷
チリ: M18
中国：66式
フィンランド：Viuhkapanos (指向性チャージ) VP 88、"重い" VP 84、VP 2010
ハンガリー：IHR-60
イタリア：VS-DAFM 7 [11]
パキスタン: P5 Mk1
フィリピン：M18A2 [12]
ポーランド: M18 クレイモア
ロシア: MON-50
サウジアラビア：M18A/M18A1 [13]
セルビア: MRUD (ミナ・ラスプルスカヴァジュチェグ・ウスメレノグ・デイストヴァ)
南アフリカ:
- 榴散弾地雷 No 2
- ミニ MS 803 鉱山
韓国:
- K440、770 個の破片を持つクレイモアよりわずかに小さい。
- KM18A1
スウェーデン:
- FFV-013 [14]
- フォアヴァルスラットニング 21
- LI-12/トルプミナ12 [15]
トルコ: M18 AP地雷
アメリカ：アームズテック MM-1「ミニモア」 、特殊部隊用に考案された小型版
ベトナム：MDH-C40
.svg/500px-Flag_of_Canada_(Pantone).svg.png){kind=small}
