LibreCAD

CADuntuは、当初のQCAD CEフォークプロジェクト名でした。短期間使用された後、ユーザーとの協議を経て、UbuntuおよびCanonical Ltd.との関連性を避けるため、LibreCADに置き換えられました。

LibreCAD 1の主な特徴は、グラフィカルユーザーインターフェイス(GUI) コードをQt4に移植したことで、複数のプラットフォームで同じように動作できるようになったことです。^{[ 4 ] [ 5 ]}

LibreCAD 2は、Qt5およびQt6ライブラリのサポートを実装しています。

2024年現在、LibreCADの開発は2つのブランチに分かれています。

• 2.2.1.x— バグ修正アップデートを含む正式リリース。
• 2.2.2_alpha— 将来のリリース版のアルファ版であり、多くの新しい実験的な機能が含まれていますが、まだ通常使用には適していません。

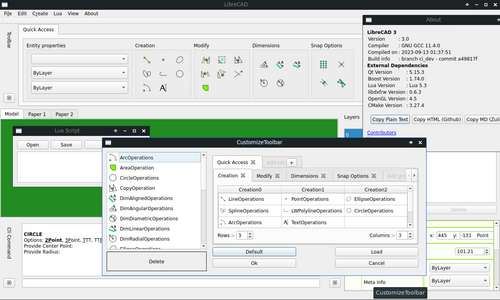

LibreCAD 3は、LibreDWG と GPLv3 互換性があり、 Luaスクリプト、リボン UIを備えた、実験的に完全に書き直された LibreCAD バージョンです。

開発は主に2018年から2023年のGSoCセッション期間中に、 BRL-CADチームとの共同作業で行われた。

最新のコミットとテストビルドは2023年9月に作成され、それ以降開発は停滞しています。LibreCADチームはこのプロジェクトを事実上凍結し、LibreCAD 2とlibdxfrwライブラリ開発に注力しています。

バージョン2.2.0以降、LibreCADは以下のファイル形式の読み書きに対応しています。

ファイルを開くかブロックをインポートする

• CAD: DXF、DWG、JWW、シェープファイル（非推奨）
• CADフォント：LFF、CXF

画像のインポート

• ベクター画像: SVG、SVGZ
• ビットマップ画像: BMP、CUR、GIF、ICNS、ICO、JPEG 、 JPG、PBM 、 PGM、PNG、PPM、TGA、TIF 、 TIFF、WBMP、WebP、XBM、XPM

ファイルを保存する

• CAD: DXF (2007)、DXF (2004)、DXF (2000)、DXF (R14)、DXF (R12)
• CADフォント：LFF、CXF

輸出

• PDFファイル（または図面を印刷業者に送信して直接印刷してもらう）
• ベクター画像：SVG、CAM（プレーンSVG）
• ビットマップ画像：BMP、CUR、ICNS、ICO、JPG、PBM、PGM、PNG、PPM、TIF、WBMP、WEBP、XBM、XPM

2011年、欧州委員会が障害者向けに企画したe-LIFE教育プロジェクトでは、LibreCADやその他の無料CADプログラムの学習に関する数章からなるマニュアルが提供されました^{[ 31 ]。}このマニュアルはギリシャ語、スペイン語、スロバキア語、トルコ語、ルーマニア語に翻訳されています^{[ 32 ]}。

1990年代以降、ウクライナのほとんどの学校、大学、工場では、GOST規格用に設計されたライセンス版のロシア製CAD^{ソフトウェアKOMPAS [} 33 ]を使用^していたが、2014年のロシア・ウクライナ戦争の勃発後、そして2017年にウクライナ大統領がロシア製ソフトウェアに対する制裁措置を実施した後^{[ 34 ] 、ウクライナのユーザーはKOMPASからLibreCAD [ 35 ] [ 36 ]}を含む他のCADソフトウェアに切り替えている。

2016年から2019年にかけて、ウクライナでは統一設計文書システムの基盤であるGOST規格の使用が見直され、却下されました。それ以来、GOST規格のほとんどはウクライナ国家規格と採用されたISO規格^{[ 37 ] [ 38 ] [ 39 ]}に置き換えられ、 LibreCADはこれらに適合しています。

ウクライナの教育機関では、 LibreCAD は、幾何学、記述幾何学、技術製図、グラフィック デザイン、エンジニアリング グラフィックス、情報学、力学、解析力学、設計と技術、材料科学、木工、金属加工、自動化などのコースでよく使用されています。 ^{[ 14 ] [ 40 ] [ 41 ] [ 42 ] [ 43 ] [ 44 ] [ 45 ] [ 46 ] [ 47 ] [ 48 ] [ 49 ]}

2019年以降、LibreCADは、2019年7月19日に署名されたウクライナ国家非常事態庁長官命令第425号（付録1、p.2  ）に従って、使用が許可されている唯一のCADソフトウェアとして、ウクライナ国家非常事態庁の各部署のコンピュータにインストールすることが許可されているソフトウェアのリストに含まれています。 ^{[ 50 ] [ 51 ]}

ウクライナの科学者、研究者、設計事務所、フリーランサー、個人および小規模製造業者はLibreCADを使用しています。^{[ 52 ] [ 53 ] [ 54 ] [ 55 ] [ 56 ] [ 57 ]}

LibreCAD は、学校向けのウクライナ Linux ディストリビューションUALinux: Ubuntu Education Packの教育版に組み込まれています。^{[ 58 ] [ 59 ]}

2021年には、 NASAが主催する学生研究課題CELERE（液体の毛細管現象に関する探索的研究実験）でLibreCADが使用され、 ISSの低重力条件下でテストされる毛細管現象の研究実験の収集と選択が行われました。^{[ 60 ]}参加者向けに、NASAグレン研究センターの職員によってLibreCADのユーザーハンドブックが作成され、提供されました。^{[ 61 ]}
