 サンプルXBMファイル | |
| ファイル名拡張子 | .xbm |
|---|---|
| インターネットメディアの種類 |
イメージ/x-xビットマップ、イメージ/x-xbm [1] |
| 統一型識別子 (UTI) | パブリック.xビットマップイメージ[2] |
| フォーマットの種類 | 画像ファイル形式 |
| 延長 | C（プログラミング言語） |
| 延長 | X ピックスマップ (XPM) |
コンピュータグラフィックスでは、X Window Systemは、 X GUIで使用されるカーソルとアイコンのビットマップを格納するために、プレーンテキストのバイナリイメージ形式であるX BitMap（XBM）を使用していました。[3] XBM形式は、 1989年にX11で初めて登場したXPMに置き換えられました。 [4]
形式
XBM ファイルは、 Cソース ファイル形式であるという点で、ほとんどの画像ファイルとは大きく異なります。つまり、前処理なしでアプリケーションに直接コンパイルできますが、生のピクセル データよりもはるかに大きくなります。画像データは、バイト値のコンマ区切りリストとしてエンコードされ、各バイトは C の 16 進表記 (たとえば '0x13') で記述されるため、1 バイトの画像情報を表すために複数の ASCII 文字が使用されます。[5]

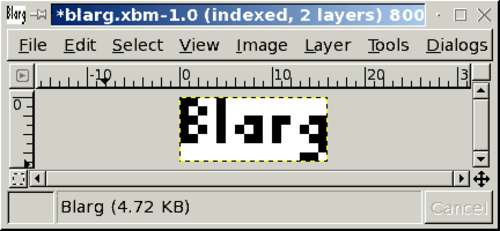

XBM データは、モノクロのピクセルデータを含む一連の静的な unsigned char配列で構成されています。この形式が一般的に使用されていた頃は、XBM は通常、ヘッダー(.h ファイル) に表示され、ヘッダーに格納された画像ごとに 1 つの配列が含まれていました。次の C コードは、Blarg が右側のパネルに表示した XBM ファイルの例です。
#define test_width 16
#define test_height 7
static unsigned char test_bits [] = { 0x13 、0x00 、0x15 、0x00 、0x93 、0xcd 、0x55 、0xa5 、0x93 、0xc5 、0x00 、0x80 、0x00 、0x60 };
通常の画像ファイル形式のヘッダーの代わりに、XBM ファイルには 2 つまたは 4 つの #define ステートメントがあります。最初の 2 つの #define は、ビットマップの高さと幅をピクセル単位で指定します。次の 2 つ (ある場合) は、ビットマップ内のホットスポットの位置を指定します。(ビットマップ カーソルの場合、「ホットスポット」はカーソルの「ポイント」の位置を指し、通常は 0,0 です。)
XBM 画像データは、静的配列に格納されたピクセル値の行で構成されます。1 ビットが各ピクセルを表すため (白は 0、黒は 1)、配列の各バイトには8 つのピクセルの情報が含まれます。ビットマップの左上のピクセルは、配列の最初のバイトの下位ビットで表されます。画像の幅が 8 の倍数と一致しない場合、各行の最後のバイトの余分なビットは無視されます。
サポート
一部のウェブブラウザは、XBMが最小限の非独占的な画像ファイル形式であったワールドワイドウェブの初期の名残としてXBM画像の表示をサポートしています。Arenaウェブブラウザはバージョン0.3.34（1997年7月25日）から完全にサポートしていました。[6] XBMのサポートは、 Internet Explorer 6、Mozilla Firefox 3.6、[7]およびWebKitベースのブラウザから削除されました。 [8] Chromium（およびGoogle Chrome）はXBMをサポートしていないという強い兆候があります。 [9] Opera 2.12および6.0のドキュメントには、少なくとも以前はXBMがサポートされていたことが記載されています。[10] [11]
XnView、FFmpeg、IrfanViewなどの画像ビューア/コンバーターはXBMをサポートしています。 [ 12 ] 48×48のXBMはNetpbmツールを使ってIkonに変換でき、最終的にはX-Faceに変換できます。[13]
XPM形式に置き換えられたにもかかわらず、XBM はOpenboxのような一部の最新かつ軽量のウィンドウ マネージャーによって、ウィンドウのタイトル バーのアイコン化/最小化、復元、最大化ボタンなどのシンプルなボタン イメージを定義するために依然として使用されています。[14] XBM は組み込み処理 (マイクロ コントローラー) でも使用され、GUI で使用されるアイコンを表示します。[15] ImageMagick [16] は、 XBM との間でイメージの変換をサポートしています。GIMPは、XBM 形式を使用してイメージを作成または変更するために使用でき、XBM 形式との間でイメージの変換もサポートしています。
