X ピックスマップ

X ピックスマップ

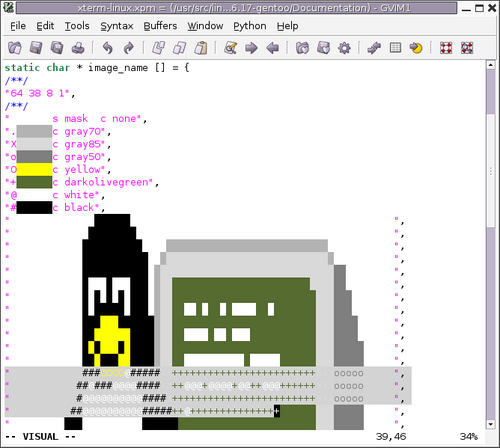

gvimなどの一部のテキストエディタは、xpmイメージをグラフィカル形式で表示できます。
ファイル名拡張子	.xpm
インターネットメディアの種類	イメージ/x-xpixmap [1]
開発者	ブルリサーチ
フォーマットの種類	画像ファイル形式
延長	XBM
オープンフォーマット?	はい

X PixMap ( XPM ) は、X Window Systemで使用される画像ファイル形式で、1989年にフランスのソフィアアンティポリスのBull Research Centerに勤務していたDaniel DardaillerとColas Nahabooによって作成され、後にArnaud Le Horsによって拡張されました。^{[2] [3]}

これは主にアイコンの ピックスマップの作成を目的としており、透明なピクセルをサポートしています。以前のXBM構文から派生した、 XPM2形式またはCプログラミング言語構文のプレーンテキストファイルであり、Cプログラムファイルに含めることができます。^[2]

最初の (1989 年) XPM 形式は、XBM 形式と比較的似ています。^[a] XBM と比較すると、インデックス カラー用の追加のマクロ定義と変数を使用し、イメージを記述するためにビットを文字に置き換えます。以下は、1989 年の XPM 形式の白黒イメージです。

#define XFACE_format 1
#define XFACE_width 48
#define XFACE_height 48
#define XFACE_ncolors 2
#define XFACE_chars_per_pixel 1
static char * XFACE_colors [] = { "a" , "#ffffff" , "b" , "#000000" }; static char * XFACE_pixels [] = { "abaabaababaaabaababaabaabaabaabaabaabaaababaabaaab" , // 48 行、48 ピクセルなど





XPM2（1990）はCコードをすべて削除してフォーマットを簡素化しました。^{[b] [c]}構造は次のように簡素化されています。

!XPM2
<価値観>
<カラー>
<ピクセル>
<オプション拡張機能>

• 値セクションでは、ステートメントと同様に、画像の全体的な寸法を説明します#define。
• 色のセクションでは、値と色の「タイプ」という新しい概念を定義します。タイプは、「カラー」の場合はc 、 「モノクロ」出力の場合はm 、 「グレースケール」の場合はg 、「シンボリック」の場合はs で、定義された色が何をするべきかを説明します。
• ピクセルとオプションの拡張子は元の形式のまま残ります。

上記のファイルは、幅 48、高さ 4、色 2、ピクセルあたり 1 文字で、次のようになります。

!XPM2
48 4 2 1
ac #FFFFFF
bc #000000
アバアバアバアバアババアバアバアバアバアバアバアバ
アバアバアバアバアババアバアバアバアバアバアバアバ
アバアバアバアバアババアバアバアバアバアバアバアバ
アバアバアバアバアババアバアバアバアバアバアバアバ

16進コードに加えて、色はX11の色名のいずれかにすることができます。また、はNone透明度を示します。^{[4] [5]}

「シンボリック」機能を使用すると、使用されるコンテキストに応じて色を調整できます。 などのコードは、s border c blue青い背景で調整できます。

あるツールは、16 色の​​場合はaからpのみを使用し、64 色の場合はaaからdpに切り替えますが、それでも 64 色の単一文字エンコーディングを読み取ることが知られています。Base64 と比較してください。

色数が増えると、コードで使用する文字数も増えます。たとえば、 16 × 16 = 256 色の場合はaaからppまでです。これはテキスト エディターではあまり役に立ちません。文字列ab は、実際には 2 つの隣接するピクセルdabcの中央である可能性があるからです。スペースは色コードとして使用できますが、使用するテキスト エディターによっては好ましくない場合があります。制御コード、バックスラッシュ、引用符 (XPM1 および XPM3 で必要) がない場合、128 − 33 − 2 = 93 のASCII文字が単一文字のカラー コードに使用できます。

簡略化した例: 90 個の US-ASCII 文字は、10 文字の 9 つの重複しないセットにまとめることができます。したがって、9 文字の明確な文字列は、最大 10 ⁹の XPM パレット インデックスによって各ピクセルの色を設定できます=1 000 000 000色 ( 256 色のみをサポートするGIFと比較してください)。

XPM2 の場合、画像に何行あるかは明らかです。2 つのヘッダー行、カラー コードの数 (上記の例では 2 行) と行数 (上記の例では高さ 4) を示す 2 番目のヘッダー行、つまり 2 + 2 + 4 = 8 行です。

現在および最後の形式は XPM3 (1991) です。C ラッパーが再導入されていますが、ファイルの構造を明示的に示す代わりに、保存される文字列は基本的に XPM2 と同一です。

/* XPM */
static char * XFACE [] = { "48 4 2 1" , "ac #ffffff" , "bc #000000" , " abaabaababaaabaabababaabaabaabaabaabaabaabaaab " , "abaabaababaaabaabababaabaabaabaabaaabaabaabaaab" , "アババアババアバアババアバアバアバアバアババアバアバ" , "アバアバアババアアバアバアバアバアバアバアバアバアバ" };

「値」行に 4 つの数字ではなく 6 つの数字が含まれている場合、追加の値は「ホットスポット」の座標を示します。0 0はアイコンを含むボックスの左上隅で、デフォルトです。「ホットスポット」は、マウス ポインターや同様のアプリケーションに使用されます。

次のコードは、同じ blarg ファイルをXBM、XPM、およびPBM形式で表示します。

XBMバージョン:

#define test_width 16
#define test_height 7
static char test_bits [] = { 0x13 、0x00 、0x15 、0x00 、0x93 、0xcd 、0x55 、0xa5 、0x93 、0xc5 、0x00 、0x80 、0x00 、0x60 };



XPM2 バージョン:

!XPM2
16 7 2 1
* 0 ...
.c #ffffff
**..*...........
*.*.*...........
**..*..**..**..**
*.*.*.*.*.*.*.*.*
**..*..**.*...**
...............*
.............**.

XPM3 バージョン:

/* XPM */
static char * blarg_xpm [] = { "16 7 2 1" , "* c #000000" , ". c #ffffff" , "**..*..........." , "*.*.*..........." , "**..*..**..**" , "*.*.*.*.*..*.*" , "**..*..**.*...**" , "...............*" , ".............**." };

PBM ファイル:

1 位
16 7
1 1 0 0 1 0 0 0 0 0 0 0 0 0 0 0
1 0 1 0 1 0 0 0 0 0 0 0 0 0 0 0
1 1 0 0 1 0 0 1 1 0 1 1 0 0 1 1
1 0 1 0 1 0 1 0 1 0 1 0 0 1 0 1
1 1 0 0 1 0 0 1 1 0 1 0 0 0 1 1
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1
0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 0

ACDSee、Amaya、CorelDRAW、GIMP、ImageMagick、IrfanView（フォーマットプラグイン）、PaintShop Pro、PMView、Photoshop（プラグイン）、XnViewなどがXPMをサポートしています。^{[6] [7]} GravatarとpiconsもXPMをサポートしています。^{[8] [9]}

X11 libXpmの脆弱性は2005年に修正され、^[10] 2023年にさらに3つの脆弱性が修正されました。 ^[11]

FFmpegバージョン3.3以降ではXPMをデコードできます。^[12]
