K239 チュンムー

K239 チュンム 천무 다연장로켓
K239L チュンムー車両
タイプ	多連装ロケット砲 戦術弾道ミサイル
原産地	韓国
サービス履歴
使用中	2015年～現在
使用者	演算子を参照
生産履歴
デザイナー	国防開発庁（発射装置） 斗山DST（車両） ハンファ（ロケット） サムヤンコムテック（装甲）
設計	2009–2013
メーカー	ハンファ・エアロスペース（2015年～現在） 韓国防衛産業（2020年現在） フタ・スタロワ・ウォラ(2023–現在)
単価	発射装置1基あたり36億ウォン（294万米ドル）+K239L車両（2020年）[1] [2]
生産	2014年～現在
建造数	218 [3]
バリエーション	ホマールK
仕様
質量	31 メートルトン (31 ロングトン、34 ショートトン)
長さ	9メートル（29フィート6インチ）
幅	2.9メートル（9フィート6インチ）
身長	3.3メートル（10フィート10インチ）
クルー	3 (K239L 発射車両) 2 (K239T 弾薬支援車両)
口径	131 mm (K33) 230 mm (KM26A2) 239 mm (CGR080) 400 mm (GPS支援INS) [4] 600 mm ( CTM290 )
発射速度	6 rds/in 30 秒 (CGR080)
有効射程距離	36 km (K33) 45 km (KM26A2) 80 km (CGR080) >200 km (400 mm ロケット) 290 km (CTM290)
鎧	サムヤンコムテックスチール/セラミック+ポリマーマトリックス複合材料（STANAG 4569レベル2）[5]
主 武装	20×2 K33（無誘導） 6×2 KM26A2（無誘導） 6×2 CGR080（誘導） 2×2 400 mmロケット（誘導）、開発中 1×2 CTM290（TBM）、開発中
エンジン	HD ヒュンダイ インフラコアDV11K 6気筒水冷ディーゼルエンジン 450 hp (340 kW)
パワー/重量	14.5馬力/トン（10.81kW/トン）
伝染 ; 感染	アリソントランスミッション4500SP
燃料容量	250リットル（66米ガロン）
運用 範囲	450 km (280 マイル)
最高速度	時速 80 km (50 mph)
ガイダンス システム	GPS支援INS
正確さ	15メートルCEP（高性能爆薬弾頭搭載CGR080） 2メートルCEP（CTM290）

K239天武^{[注 1]}（韓国語：  천무、漢字： 天橆、RR：  Cheon-mu）は、韓国軍の老朽化したK136 コリョンを置き換えるために2013年に開発されたロケット砲システムである。^[6]

1970年代、北朝鮮がソ連から導入した新型多連装ロケット砲（MRL） BM-21グラードを配備すると、韓国は対抗策に苦慮した。当時、北朝鮮軍が配備した牽引式榴弾砲、自走榴弾砲、多連装ロケット砲が韓国に向けて発射された場合、致命的な死傷者が出る可能性が高まった。韓国軍は北朝鮮の砲兵の脅威に対抗するため、1978年にK136高麗砲を開発した。1980年代以降、韓国軍に高麗砲が配備されたことで、一時的に北朝鮮の砲兵力と同等のバランスを保つことができた。^[6]

しかし、時が経つにつれ、老朽化し​​たコリョンシステムの主要部品の生産中止などの問題が明らかになり、北朝鮮がさらに射程距離を伸ばした大口径ロケットを開発するにつれ、軍はコリョンでは戦時対応に限界があると指摘した。その後、2009年から2013年にかけて、老朽化し​​たコリョンシステムの代替として、韓国軍が従来運用していたM270多連装ロケット砲に使用されていた弾薬と互換性のある自動射撃管制システムを備えた新型多連装ロケット砲システムを開発した。 ^{[6] K239開発プログラムは、}国防開発庁（ADD）主導で進められた他の国防開発プログラムとは異なり、韓国の民間防衛企業が主導した初の国防開発プログラムであった。

K239 チュンムーは、複数の異なる誘導または無誘導の砲兵ロケットを発射できる自走式多連装ロケットシステム (MLRS) です。

K239はK33 131mmロケットを発射できるが、既存のK136 Kooryongロケット砲システムで使用されている130mmロケット（K30、K37、K38など）は発射できない。K239発射装置は3種類のロケットを搭載できる2つの発射ポッドを搭載している。

• 20発のK33 131mm無誘導ロケット弾。以前はK136 Kooryongで使用されていたもので、射程距離は36キロメートル（22マイル）です（合計40発）。^[7]
• 韓国軍が運用するM270 MLRS車両に使用されているM26 227 mm無誘導DPICMロケットをベースにしたKM26A2 230 mmロケット6発、射程距離45キロメートル（28マイル）（計12発）。 ^[8]
• 射程距離80キロメートル（50マイル）のK239春武用に設計された、高爆発性貫通弾頭または300個の子爆弾を備えたクラスター爆弾を備えた239mm春武誘導ロケット（CGR080） 6発（合計12発）。^{[9] [10]}

CGR080 239 mmロケット弾は全長3.96メートル（13.0フィート）で、GPS補助付きINS誘導式であり、バンカーバスターとして開発された高性能爆薬弾頭と、広範囲の人員を攻撃するための数百個の子爆弾を備えたクラスター爆弾弾頭の2種類の弾頭を搭載するように設計されている。高性能爆薬弾頭は人員に対して使用する場合は着弾時に破裂し、バンカーを破壊する場合は遅れて破裂する。韓国軍は、 DMZ沿いの多数のバンカーに対するバンカーバスターソリューションとして使用するために、誘導ロケットに貫通弾頭を搭載することを要求した。クラスター爆弾を組み込んだ誘導ロケットは、サッカー場の3倍の面積の特定の領域に広範囲の砲撃を行う能力がある。^[9]

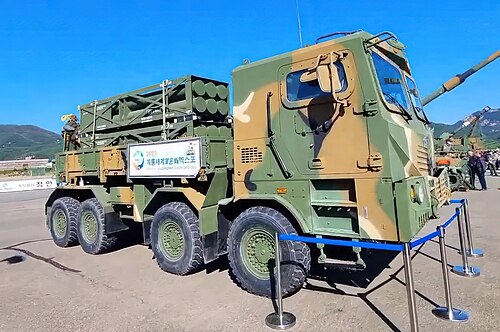

2種類のロケットポッドを同時に装填できる。ロケットポッドは30秒間に6発の239mmロケット弾、1分間に合計12発のロケット弾を発射でき、7分間で2つのロケットポッドを再装填することができる。この発射車両は斗山DST（現ハンファディフェンス）K239L 8×8トラックシャーシをベースにしており、装甲キャビンは3人の乗組員を小火器の射撃や砲弾の破片から保護し、NBC防護も提供する。この車両は60％の斜面（20度）を登ることができ、アンチロックブレーキシステム（ABS）、ランフラットタイヤ、およびセントラルタイヤインフレーションシステム（CTIS）を装備している。^{[11] [12]}各Chunmoo発射車両は、同じタイプのトラックシャーシを使用し、4つの再装填ポッドを搭載したK239T弾薬支援車両（ASV）とペアになっている。^[11]韓国陸軍の春武砲兵中隊は18台の車両で構成されており、指揮車両としてK200A1を使用している。 ^{[13] [14]}

K239 天武 MLRS の開発は 2009 年に始まり、2013 年後半に完了しました。韓国の防衛事業庁(DAPA) は、K136 コリョン MLRS の代替品を開発するプロジェクトに 1,314 億ウォン (1 億 1,240 万ドル) を費やしました。最初の生産は 2014 年 8 月に実施されました。天武 MLRS の主な目的は、戦争の際に北朝鮮の砲兵システムを抑制することです。

• 運用および保守コストを削減するために、Chunmooランチャー システムは、無限軌道車両に比べて走破能力が低い韓国製の 4 軸トラックの改造シャーシに搭載されています。
• 砲兵ユニットには恒久的に設置された発射レールが備わっていない。これにより、春武は1つのプラットフォームから異なる種類のロケットを収容した発射コンテナを輸送して使用することができる。^[15]
• 車両のコックピットは小口径兵器や砲弾の破片から保護するために装甲が施されている。^[5]
• MLRSと同様の荷揚げ装置を装備しており、最大充電時間は10分と推定される。
• 春茂システムには、共通の8x8シャーシに弾薬輸送および充填車両が含まれており、2セットの輸送コンテナと排出コンテナを搭載しています。^[11]
• 韓国軍は、春武がさまざまな種類の弾薬を発射できるように設計することを要求しました。これには、227 mm 標準 MLRS だけでなく、131 mm および 239 mm 韓国製ロケットも含まれます。131 mm 弾薬の最大射程距離は 36 キロメートル (22 マイル)、239 mm 弾薬の最大射程距離は約 80 キロメートル (50 マイル) です。
• ロケットは戦闘車両のコックピットから発射することも、遠隔射撃管制装置を使用して発射することもできます。
• 春武システムは、容易に配備できるよう、C-130型の航空機で輸送できるように設計されました。

2014年10月、韓国は58基の春武MLRSの購入を発表した。2015年8月、韓国軍は春武砲台の配備を開始した。^{[16] [17]}

2022年6月、韓国国防開発庁（ADD）は、天武の239mmロケットの射程を200キロメートル（120マイル）に延ばす取り組みを明らかにした。これにより、北朝鮮の300mm KN-09と同等の射程となる。研究開発では、ダクト式ロケット推進技術を評価している。これは、外気を吸い込んでガス発生器と組み合わせることで燃焼させ、より大きな推力を生み出す吸気口と、操縦のためにガスの流れを制御するバルブを追加するものである。また、天武に4発搭載できる、より大型の400mmロケットの研究もある。^{[18] [19] [4]}

2022年4月27日、韓国防衛事業庁は、車両搭載型戦術地対地誘導兵器（Ure-2）の開発計画を発表した。この開発プロジェクトの目的は、既存のUre-1を改良して射程距離を180キロメートル（110マイル）から290キロメートル（180マイル）に延ばし、戦術弾道ミサイルシステムをK239春武などのさまざまなタイプの輸送起立発射装置（TEL）に統合することである。開発プロジェクトは2023年に開始される予定で、2034年までに総予算1兆5600億ウォン（ 12億3200万米ドル）で開発を完了する予定である。 ^[20]

2022年12月21日、国防開発庁は安興試験場で開発中のウレ2号の公開試験を実施した。ミサイルはK239春武車両に搭載され、発射後200キロ離れた目標に命中した。^[21]

2023年3月13日、第150次防衛事業推進委員会は、車載戦術地対地ミサイルの開発に関する基本戦略とシステム開発計画を審議・承認し、改訂計画では、ウレ2の開発を従来の計画より2年前倒しの2032年までに完了させるという議題が盛り込まれた。^[22]

2024年4月24日、ADDはポーランドのパヴェウ・ベイダ国防副大臣と各国政府関係者の立ち会いのもと、ホマルKシステムに統合されたCTM290の試験発射を実施した。発射されたミサイルは200秒以上飛行した後、目標に命中した。^[23]

Homar-K（英語：Lobster、Kはkoreański、韓国語の意）は、改良されたK239ランチャーと、フタ・スタロヴァ・ヴォラ社製のイェルチP882.57 8x8シャーシ（最終的には第3世代のイェルチP883.57シャーシに置き換えられる）を組み合わせたポーランドの多連装ロケットシステムである。^[24]ポーランド軍の要件を満たすように構築されたこのシステムは、TOPAZ統合戦闘管理システムを搭載し、ライセンス生産された韓国の239 mm CGR-080誘導ロケットと、射程距離290キロメートル（180マイル）の600 mm CTM-290戦術弾道ミサイル（春武戦術ミサイル）^[15]で武装している。^[25]ポーランドの122 mm M-21 Feniks無誘導ロケットとの統合に向けて、さらなる開発が進行中である。^[26]

Homar-K計画では、フタ・スタロヴァ・ヴォラ社によるポーランド化ミサイル発射モジュールの生産も想定されている。ポーランドは合計290基の発射装置を発注し、その最初のものは2023年にポーランド陸軍に配備された。^[27]

2017年、ハンファディフェンスはソウルで開催されたADEX（航空宇宙防衛展示会）で、中東の某国にK239春武を輸出する7000億ウォン相当の秘密保持契約を締結したと発表し、その後、アラブ首長国連邦がハンファディフェンスとK239春武12台、K239T弾薬支援車12台、GPS誘導ロケット、弾薬などの供給契約を締結したことが明らかになった。^{[28] [29]}その後、2021年2月、K239春武システム12台とK239T弾薬支援車12台がアラブ首長国連邦に納入された。^[30]

ハンファは2022年3月9日、サウジアラビアのリヤドで開催された世界防衛展示会で、サウジアラビア国防省と1兆ウォン（8億ドル相当）の防衛輸出契約を締結したが、契約内容の詳細は不明だった。^[31]その後、2023年3月31日に、未知数のチュンムーがサウジアラビア陸軍によって整備されていることが確認された。^[32]過去のUAEとの事例と同様に、秘密保持契約を結んでいると推定される。

2022年8月27日、ポーランドのマリウシュ・ブワシュチャク国防相は、韓国のロケット砲システムを取得する交渉が進行中であると述べた。^[33] 2022年10月13日、ポーランド兵器庁は、約300台のK239春武システムを取得するための韓国との交渉が完了し、 10月17日に枠組み協定に署名すると発表した。 ^{[34] [35]ポーランドは当初、500台のアメリカ製}M142 HIMARS発射装置を調達する予定だったが、そのような注文は満足のいくタイムラインで履行することができなかったため、HIMARS注文を2段階に分割し、購入数を減らして春武の調達を追加することが決定された。最初の韓国製発射装置は2023年に納入される予定である。^{[36]ポーランドのTOPAZ統合戦闘管理システムを搭載した}Jelcz 8x8シャーシに搭載された288台のChunmoo MLRSと、射程距離80キロと290キロのミサイル23,000発の供給契約が、2022年10月19日にポーランドで締結された。^{[37] [38]} 2023年8月20日、韓国でシステム統合とテストを完了した最初のHomar-Kがポーランドに納入された後、ポーランド陸軍第18機械化師団に配備された。^[39]

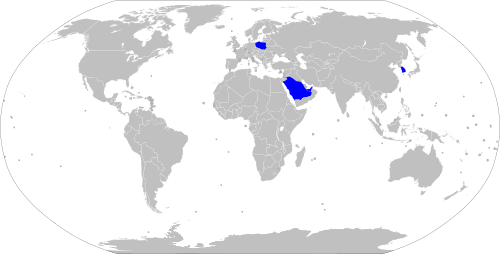

 ポーランド

• ポーランド陸軍- 2023年から合計290台のHomar-Kシステムがポーランド陸軍に納入される予定。^{[33] [34] [35]}
  • 第18歩兵師団^{[40] [41]}
  • 第16機械化師団^[42]

 サウジアラビア

• サウジアラビア陸軍– サウジアラビア陸軍に所属する人数は不明。^[32]

 韓国

韓国軍では合計218のシステムが運用されている。^{[3] [43] [44]}

• 大韓民国陸軍
• 大韓民国海軍
  • 大韓民国海兵隊

 アラブ首長国連邦

• アラブ首長国連邦陸軍- アラブ首長国連邦陸軍では合計12のシステムが運用されている。^{[28] [29] [30]}

•  ノルウェー：2022年9月27日、ハンファディフェンスはノルウェーのコングスベルグ・グルッペンとK239チュンムー多連装ロケット砲システムを導入するための覚書（MOU）を締結した。 ^[45]
•  フィリピン：フィリピン軍関係者は、2022年12月21日にK239チュンムー-I多連装ロケットシステムユニットからKTSSM-IIミサイルの発射試験に立ち会った。^[46]このプラットフォームは、M142 HIMARS ^[47]やエルビットPULSと並んで検討されている。^{[48] [49]}
•  ルーマニア：2023年2月3日、ハンファ・エアロスペースはルーマニアの国営防衛企業ROMARM SAと軍事装備品および弾薬の生産に関するMOUを締結した。 ^{[50] [51]}

• K136 コリョン- 韓国の36連装ロケット砲システム

• PULS – (イスラエル)
• ピナカ多連装ロケットランチャー – (インド)
• サンダーボルト 2000 – (台湾)
• M142 HIMARS – (アメリカ)
• TRG-300 タイガー – (トルコ)
• LAR-160 – (イスラエル)
• アストロズ II – (ブラジル)
• M-87 オルカン – (ユーゴスラビア)
