ユーロラック

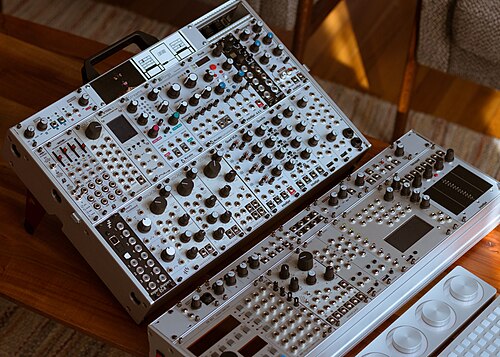

ユーロラックは、 1995年にDoepfer Musikelektronikによって最初に指定されたモジュラーシンセサイザーフォーマットです。^{[1] [2] [3] [4]それ以来人気が高まり、2022年現在では、DIYキットやブティック、家内工業デザイナーから、} MoogやRolandのような有名な定評のあるシンセサイザー量産メーカーまで、1000を超えるさまざまなメーカーから15,000を超えるモジュールが販売され、ハードウェアモジュラーシンセサイザーの主流となっています。^{[5] [6] [7]}

コンパクトなサイズ、すべての信号をパッチするための3.5mmモノラルジャックとケーブル、そして特定のメーカーによって定義された視覚的または音響的な美学がないことなどにより、ユーロラックは他のモジュラーシンセサイザーフォーマットとは一線を画しており、これらの要素がメーカーとミュージシャンの両方の間でユーロラックの人気に貢献しています。^{[8] [9]}

ユーロラック以前の 1970 年代後半には、産業用「ユーロ」カード フレームをベースにしたいくつかのモジュラー システムが登場しました。

• Elektor Formant (3U または 6U × 7HP、3.5 mm ジャック、31 ピン バス、±15 V)
• BME PM10/Axiom (3U × 8HP、RCA/フォノジャック、31ピンバス、±15 V)
• Synton 3000 (3U × 8HP、4 mm「バナナ」ジャック、±15 V) は同様の形式ですが、より現代のユーロラック シンセサイザーのように構築されています。

1980 年代後半までに、これらはすべて生産が中止されました。

Dieter Döpfer は、独自のシステムを開発する前に、いくつかの Formant モジュールを作成しました。1980 年代初頭の彼の Voice Modular System は、Eurocard ベースの「モジュラー」(モジュールはパッチ不可能なボイス カードなど) ポリフォニック シンセでしたが、フロント パネルは後の A100 モジュールと非常によく似ています。

1996年、ドイプファー・ミュージックエレクトロニックは、最初のユーロラック形式のモジュラーシンセサイザーシステムであるドイプファーA-100をリリースし、1997年と1998年には互換性のあるモジュールの新シリーズを次々とリリースしました。^[3]英国では、アナログシステムズが、電源コネクタなどの小さな技術的な違いはあるものの、非常によく似たフォーマットを独自に開発していました。アナログシステムズは後に、ユーロラックとの互換性を提供するために製品を変更しました。^[10]

2000年代半ばには、Cwejman、Make Noise Music、TipTop Audioなどの他のメーカーもDoepferのEurorackフォーマットを採用し、互換性のあるモジュールの設計と製造を開始しました。^{[11] [12] [13]}

2013年までに、ユーロラックフォーマットの人気が高まった。音楽技術ジャーナリストは、すでに少なくとも80社のメーカーが700以上のモジュールを提供しており、ユーロラックシステムで利用できる音楽の可能性はサンプリングやサンプル操作、西海岸スタイルのウェーブフォールディング、DSPベースのエフェクトなど、大幅に拡大していると推定した。^[14]

2010年代半ば、ユーロラック・モジュラーへの関心が高まり、大手の有名音楽テクノロジーメーカーがこの新しい市場を狙ったユーロラック対応機器の製造を開始しました。モジュールに加えて、Arturiaなどのメーカーは 、制御電圧を送信する3.5mmジャックを介してユーロラック・モジュラー・シ​​ンセサイザーと通信できるように設計されたBeatstepやMicrobrute ^[15]などのアウトボード機器の製造を開始しました。 ^[16] 2015年にMoogはユーロラック対応のセミモジュラー・シ​​ンセサイザーであるMother 32をリリースしました。^[17]

2018年秋の終わりまでに、ModularGridのウェブサイトには316社以上のメーカーが掲載されました。^[18]

シンセサイザーの場合、ユーロラックは、異なるモジュールを同じケースに収め、相互に通信できるようにする事実上の標準です。基本的な要件は、Doepfer の技術仕様との互換性です。

• 機械：A100構造詳細^[19]
• 電気：A100の技術詳細^[20]

物理仕様は、次のユーロカード標準に基づいています。

• 3U (5.06 インチまたは 128.5 mm)。高さ「U」はラック単位で測定され、縁を丸めます (注: 標準ラック ユニットの 3U は 5.25 インチまたは 133.3 mm になります)。
• 1HP（0.2インチまたは5.08 mm）で、幅「HP」は水平ピッチ単位で測定されます。カードの幅は通常1HPの整数倍ですが、一部のメーカーは0.5HPの倍数で作業しています。^[21]

ユーロラックモジュールは深さによってさらに特徴付けられます。浅いモジュール（2.5cm～4cm [1]）は「スキフ」ケースに収まるため、「スキフフレンドリー」とも呼ばれます。

ユーロラックの電気仕様^{[22]では、共通のバイポーラ12V DC電源バス（+12V、0V、-12V）が定義されています。これは、標準の2.54mm（0.1インチ）}ピッチの2つのコネクタのいずれかで分配できます。

• 10ピンリボンケーブル、+12 V、グランド、-12 Vピン付き
• 16 ピン リボン ケーブル (ゲート、CV、+5 V、+12 V、グランド、-12 V ピン付き)

オーディオ信号と制御信号は、3.5 mm モノラル ジャック ケーブルを介してモジュール間で交換されます。信号の電気的特性は、大まかに定義された 3 つのカテゴリに分類されます。

• オーディオ信号は通常、最大 10 V ピークツーピーク (つまり -5 V から +5 V の間) です。
• 制御電圧は、ユニポーラまたはバイポーラのいずれかになります。バイポーラ制御電圧は通常、ピークツーピーク 5 V (つまり、-2.5 V ～ +2.5 V)、ユニポーラ電圧は 0 V ～ 8 V です。ピッチ情報には V/オクターブ スケールが使用されます。
• トリガー、ゲート、またはクロック信号は、通常、タイミングとイベントの信号に使用される 0 V ～ 5 V のデジタル パルスです。

いくつかのメーカーは、ユーロラック互換モジュールを、時には「タイル」と呼ばれる、より小型の1U高フォーマットで提供しています。2018年現在、1Uモジュールには主に高さが異なる2つの競合する規格があります。Intellijelが製造する1Uモジュールの高さは39.65 mmですが、^[23] Pulp Logicや他のメーカーが製造する1Uモジュールの高さは43.2 mmです。^[24] Pulp Logicは、わずか3本のピンで構成される、1Uモジュール用のよりコンパクトな電源コネクタも提案しています。

モジュラーシンセサイザーで最も一般的な音源は電圧制御発振器です。^[25]モジュラーシンセサイザーは、多くの場合外部ハードウェア（たとえば、CV出力を備えたアナログシンセサイザー、またはMIDI-CVコンバーターで処理されたMIDI信号）からルーティングされる制御電圧に依存しており、ピッチを制御し、さまざまな波形を出力します。

電圧とピッチの関係を決定するための制御電圧の標準にはさまざまなものがあります。最も一般的なものは「オクターブあたりのボルト数」で、1 V は 1 オクターブに相当し、「ボルトあたりのヘルツ数」では 1 オクターブが電圧の 2 倍または半分に相当します。^[26]

ソースモジュールのカテゴリ^[27]では、これらのモジュールはさまざまな「タイプ」のノイズ（または色）を生成する役割を果たします。出力できるノイズには、(1)ホワイトノイズ（スペクトル内のすべての周波数が均等にパワーアップ）、(2)ピンクノイズ（対数特性のため、低域にパワーが集中）、(3)ブラウンノイズ（ピンクノイズに似ていますが、傾斜が急です）、(4)ブルーノイズ（単純化され、ピンクノイズの逆で、高域にパワーが集中しています）、などがあります。

プロセッサのカテゴリでは、^[28]モジュレータは入力信号を変更します。^[29]生成される効果は多種多様であり、多くの場合、モジュールは特定の機能のために構築されます。たとえば、

• リング変調器は2つの信号を乗算して和と差の高調波を生成する。
• 電圧制御増幅器は、制御波形で信号を乗算して振幅を変化させます。

もう一つの種類のプロセッサ^[30]であるフィルタは、特定の周波数範囲を減衰させることで音を形成するモジュールです。これらのモジュールには、(1)ハイパスフィルタ（特定の周波数以上のものはすべて「通過」できます）、(2)ローパスフィルタ（特定の周波数以下のものはすべて通過できます）、(3)バンドパスフィルタ（2つの周波数の「間」のものはすべて通過できます）、(4)ノッチフィルタ（特定の範囲の周波数をカットし、他のすべての周波数を通過させます）のすべてまたは一部が含まれています。^[31]

本質的には、CV または MIDI メッセージの形式で音楽コンテンツのソースまたはプロセッサとして動作できるモジュールです。最も一般的な種類はステップ シーケンサーで、個々の音楽イベントはそれぞれ、より大きなシーケンス (またはループ) の「ステップ」でトリガーされます。

ユーティリティモジュールは、特定のセットアップの特定の機能を拡張する役割を担っています。信号の結合、分割、除算、乗算、量子化、オフセットに使用できます。^[32]ユーティリティモジュールの一例として、乗算器が挙げられます。乗算器を使用すると、任意のCV出力を他の多くの入力に送ることができます。別の例としては、コントロールノブ（ミキシングコンソールのフェーダーによく似ています）でCV信号をスケーリングする役割を担うアッテネーターがあります。

ギターペダルのコンセプトによく似たエフェクトモジュールは、入力信号の音を変えるために使用されます。^[33]エフェクトモジュールには、(1) ダイナミックプロセッサー（コンプレッサーやリミッターなど）信号のレベルを制御するために使用されるもの、(2) イコライザー（ユーロラックミキサーモジュールの形式で提供される場合もある）、(3) ディレイ、リバーブ、コーラスなどの特殊効果がある。

ユーロラックの技術的かつモジュール的な性質は、独自のモジュールやケースの改造や構築に関心を持つ人々を惹きつけることが多いです。多くのユーロラック製造業者は、生産に拡大する前に、個人で「自分でやる」(DIY) モジュールを構築したり、DIY キットを提供したりしていました。DIY モジュールの構築は、電子工学や物理的な製造についてさらに学ぶための入り口になるだけでなく、満足感が得られ、個人用楽器としてのシンセサイザーとのより親密なつながりを築くこともできます。

Befaco、Bastl Instruments、Erica Synthsなどのメーカーは、モジュールの一部またはすべてを、組み立て済み製品または購入者が組み立てるキットとして提供しています。^{[34] [35]} Doepferは、ケースと電源キットのほか、購入者がカスタマイズして仕上げられるように設計された「低コスト」ケースも提供しています。

モジュールをオープンソース設計とDIYキットとしてのみリリースすることで、Music Thing Modularなどの設計者は、会社を経営したり製造に投資したりすることなく、チューリングマシンやラジオミュージックなどの人気モジュールを設計してリリースすることができます。ハードウェアとコードの両方のオープンソースライセンスにより、個人がモジュールをゼロから構築したり、Thonkなどの企業がキットを提供したりすることができます。^{[36] [37]}

一部のメーカーはキットを提供せず、エンドユーザーが製品を組み立てることを意図していませんが、オープンソースライセンスの下でコード、回路図、レイアウトを公開しています。Mutable InstrumentsのÉmilie Gillet氏は、透明性と顧客がモジュールをカスタマイズまたは変更できる可能性をこの決定の理由として挙げています。^[38]
