ピンヘッダー

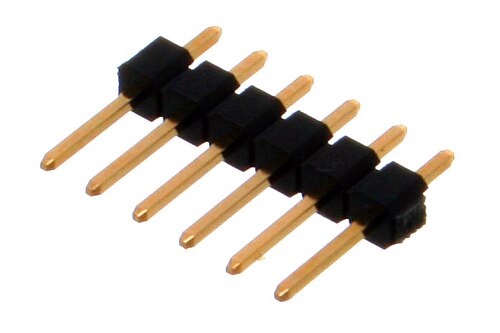

ピンヘッダー（または単にヘッダー）は、電気コネクタの一種です。オスのピンヘッダーは、プラスチックベースに成形された1列以上の金属ピンで構成され、間隔は2.54 mm（0.1インチ）であることが多いですが、さまざまな間隔で利用できます。^[1]オスのピンヘッダーは、そのシンプルさからコスト効率に優れています。メスの対応するものは、メスヘッダー（ピンソケットとも呼ばれます）と呼ばれることもありますが、オスとメスのコネクタにはさまざまな名前のバリエーションがあります。歴史的に、ヘッダーは「バーグコネクタ」^[2]または「デュポン」コネクタと呼ばれることがありましたが、ヘッダーは多くの企業によって製造されています。^[3]

通常、ピン ヘッダーはスルーホール デバイス(THD/THT) ですが、表面実装デバイス(SMD/SMT) も存在します。SMD の場合、ピンのはんだ付け側は 90 度の角度で曲げられ、プリント回路基板(PCB) のパッドにはんだ付けされます。1 列 SMD ヘッダーでは、ピンは交互に片側または反対側に曲げられ、2 列 SMD ヘッダーでは、ピンは単に外側に曲げられます。ピン ヘッダーがオプションである場合、手動組み立ての容易さから THD バリアントが選択されることがよくあります。

ヘッダーはストレート（垂直）または直角のいずれかで、後者は2つのPCBを水平に接続するために使用されることがあります。^[1]ほとんどの場合、ヘッダーは1列または2列で提供されますが、^[1]一部のメーカーでは3列以上も提供されています。 ヘッダーは長いストリップ（通常36 / 40 / 50ピン）として販売されることが多く、必要なピン数に簡単に切断できます。 PCB組み立て時の労力を最小限に抑えるために、さまざまなピン長さが用意されています。

オスピンヘッダーはリボンケーブルコネクタとよく使用されます。^[4]単独で使用される場合、間隔が2.54 mm (0.1 インチ) と 2.00 mm (0.079 インチ) のジャンパー を接続できます。 ^[5]

ヘッダーの種類は、ピッチ（中心から中心まで測定されたピン間の均一な距離）によって分類できます。一般的なヘッダーピッチは次のとおりです。 ^[1]

• 5.08 mm (0.200 インチ)
• 3.96 mm (0.156 インチ)
• 2.54 mm (0.100 インチ) 0.64 mm (0.025 インチ) 角ピン^[6]または精密機械加工された 0.50 mm (0.020 インチ) 丸ピン^[7]
• 2.00 mm (0.079 インチ)、0.50 mm (0.020 インチ) の四角ピン^[8]
• 1.27 mm (0.050 インチ)
• 1.00 mm (0.0394 インチ)

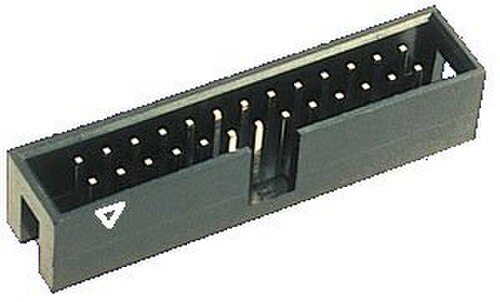

プラスチックのガイドボックスで囲まれたピンヘッダーは、シュラウドヘッダーまたはボックスヘッダー（BH ）と呼ばれ、通常はリボンケーブル用の絶縁被覆除去コネクタ（IDC）と組み合わせて使用​​されます。シュラウドの四角いノッチ（キー）により、コネクタ（片側の「バンプ」によって極性が付けられている）が逆向きに配置されることが防止されます。^[4]四角いノッチの切り欠きがないものもあります。

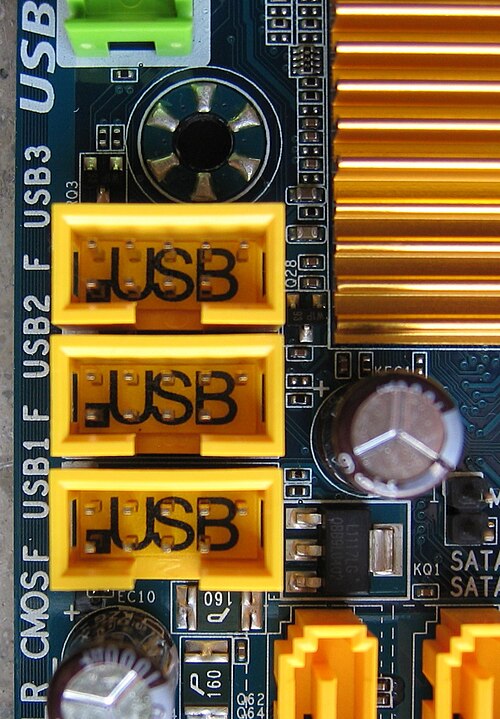

一部のシステムでは、ソケットの穴の 1 つを埋めて塞ぐものを使用して、ピン ヘッダー接続を極性化またはキー化します。 ^{[9] [10] [11] [12]} 間違ったピン ヘッダーのピン 1 つ (または間違った方向に回転した正しいピン ヘッダー) がその障害物に当たり、誤った接続を防ぎます。正しいピン ヘッダーでは、正しい方向を示すキーを示すために、ヘッダー内の 1 つ以上のピンが削除またはクリップされています。

ヘッダーにピン 1 の指定がない場合、またはヘッダーに指定がない場合、PCB に方向を示すマークが付いていることがあります (歴史的には、THD ヘッダーのピン 1 の穴の周りのはんだパッドは、丸型ではなく四角型であることが多いです)。

複数列のピンヘッダーの場合、ピン番号はより複雑です。ピン 1 の位置がわかっても、残りのピンの番号が自動的に決まるわけではないためです。通常、リボン ケーブルに接続されたヘッダーの場合、ピンはケーブルに沿って直線的に番号が付けられます。コネクタがケーブルに接続される方法により、2 列ヘッダーでは、1 列のピンは奇数で、もう 1 列のピンは偶数になります。^[13]

• DCコネクタ
• 絶縁被覆圧接コネクタ（IDC）
• ジャンプワイヤー
• 基板対基板コネクタ（BTB）
