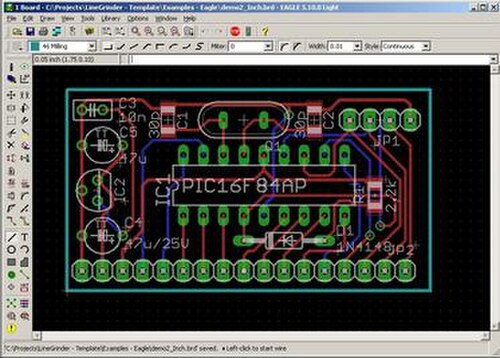

 PCB ビューでの EAGLE プロジェクトのスクリーンショット | |
| 開発者 | Autodesk (旧CadSoft Computer ) |
|---|---|
| 初回リリース | 1988年 |
| 安定リリース | 9.6.2 [1]
/ 2020年5月27日[1] |
| オペレーティング·システム | Windows、Linux、Mac OS X 、以前はOS/2とDOSも |
| プラットフォーム | 64 ビット (以前は 32 ビットと 16 ビットも) x86 PC |
| 利用可能 | 英語、ドイツ語、ハンガリー語、中国語、ロシア語 |
| タイプ | ECAD / EDA、CAM |
| ライセンス | サブスクリプション |
| Webサイト | autodesk.com/products/eagle |
EAGLEは、回路図キャプチャ、プリント基板（PCB）レイアウト、自動配線、コンピュータ支援製造（CAM）機能を備えたスクリプト可能な電子設計自動化（EDA）アプリケーションです。EAGLEは、Easily Applicable Graphical Layout Editor（ドイツ語：Einfach Anzuwendender Grafischer Layout-Editor）の略で、 CadSoft Computer GmbHによって開発されました。同社は2016年にAutodesk Inc.に買収され[2]、 2026年までのみ製品をサポートすると発表しました。[3]
特徴
EAGLE には、回路図を設計するための回路図エディタが含まれています。回路図は .SCH 拡張子のファイルに保存され、部品は .LBR 拡張子のデバイス ライブラリで定義されます。部品は複数のシートに配置し、ポートを介して接続できます。
PCBレイアウト エディタは、拡張子 .BRD のボード ファイルを保存します。回路図へのバック アノテーションと、回路図で定義された接続に基づいてトレースを自動的に接続する自動配線が可能です。
EAGLE は、GerberおよびPostScriptレイアウト ファイルのほか、ExcellonおよびSieb & Meyerドリル ファイルも保存します。これらはPCB 製造会社が受け入れる標準ファイル形式ですが、EAGLE の典型的なユーザー ベースは小規模な設計会社や愛好家であるため、多くの PCB 製造業者や組み立て工場でも EAGLE ボード ファイル (拡張子 .BRD) を直接受け入れて、最適化された製造ファイルやピック アンド プレースデータ自体をエクスポートしています。
EAGLE は、編集、プロジェクト管理、およびインターフェイスと設計パラメータのカスタマイズのために、マルチウィンドウのグラフィカル ユーザー インターフェイスとメニュー システムを提供します。システムは、マウス、キーボード ホットキー、または埋め込まれたコマンド ラインで特定のコマンドを入力することによって制御できます。キーボード ホットキーは、ユーザーが定義できます。複数の繰り返しコマンドをスクリプト ファイル(ファイル拡張子 .SCR)に組み合わせることができます。また、EAGLE 固有のオブジェクト指向プログラミング言語 (拡張子 .ULP) を使用して設計ファイルを探索することもできます。
歴史
ドイツのCadSoft Computer GmbHは、DOS用の16ビットPCB設計アプリケーションであるEAGLE [4] [5] [6] [7]を開発するために、1988年にルドルフ・ホーファーとクラウス・ペーター・シュミディンガーによって設立されました。当初、このソフトウェアは部品ライブラリのみを備えたレイアウトエディタで構成されていました。自動ルーターモジュールは、後にオプションコンポーネントとして利用可能になりました。EAGLE 2.0では、1991年に回路図エディタが追加されました。 [8]このソフトウェアは、 BGIビデオドライバとXPLOTを使用して印刷しました。[8] 1992年、バージョン2.6でレイヤーの定義が変更されましたが、古いバージョン（2.05まで）で作成された設計は、提供されているUPDATE26.EXEユーティリティを使用して新しい形式に変換できました。
EAGLE 3.0 は 1994 年に 32 ビット拡張 DOSアプリケーションに変更されました。
OS/2 プレゼンテーション マネージャのサポートは、1996 年 4 月のバージョン 3.5 で追加されました。このバージョンでは、前方/後方注釈付きのマルチウィンドウ サポート、ユーザー定義可能な銅領域、ULP を備えた組み込みプログラミング言語も導入されました。また、ドングルを必要としなくなった最初のバージョンでもありました。
2000年に、EAGLEバージョン4.0はDOSとOS/2のサポートを正式に廃止しましたが、Qt 3 [9] [10]をベースにしたことによりWindowsのネイティブサポートが追加され、 Linuxで利用できる最初のプロフェッショナル向け電子CADツールの1つとなりました。[11] DOSで動作するEAGLE 4.0の32ビットDPMIバージョン[nb 1]は、既存の顧客をサポートするために特別なリクエストに応じて引き続き提供されていましたが、商業的にはリリースされませんでした。ずっと後の2015年に、 Windows 7でのインストールを容易にするために、CadSoftによってEAGLE 4.09r2の特別バージョンが利用可能になりました。
EAGLEはバージョン4.13からMac OS Xでも利用できるようになりましたが、バージョン5.0.0より前では依然としてX11が必要でした。バージョン5.0.0では、2008年にWindows 9xとWindows NT 3.x/4.xのサポートが正式に廃止されました。このバージョンはQt 4 [12] [13]をベースとしており、ユーザー定義可能な属性が導入されました。
2009年9月24日、ファーネル首相はCadSoft Computer GmbHの買収を発表した。[14] [5]
バージョン5.91.0では2011年にXMLベースのファイル形式が導入されましたが、古いバイナリ形式の読み取りは継続されました。ただし、以前の形式でファイルを書き込むことはできなかったため、EAGLE 5.12.0以前との連携はできませんでした。[15] EAGLE 6.0.0では、 Power PCプラットフォーム上のMac OS Xのサポートが終了し（Intel Macのみ）、最小要件がMac OS X 10.6、Linux 2.6、Windows XPに変更されました。このバージョンでは、アセンブリバリアントのサポートと、長さの一致と自動蛇行による差動ペアルーティングも導入されました。
バージョン 7.0.0 では、階層設計、従来のリッピング アンド リトライ自動配線用の「TopRouter」と呼ばれる新しいグリッドレス トポロジカル プレルーター、およびマルチコアサポートが導入されました。[16]バージョン 7.3.0 では、2015 年に 3 つのプラットフォームすべてでネイティブ 64 ビット バージョンが導入されました。バージョン 7.6.0 では、2016 年に 32 ビット Mac OS X バージョンのサポートが廃止されました。EAGLE 6.xx は、階層設計機能が使用されない限り、EAGLE 7.xx 設計ファイルを読み取り続けます。[16]
2016年6月27日、オートデスクはプレミア・ファーネルからCadSoft Computer GmbHを買収し、プレミア・ファーネルがオートデスク向けにCadSoft製品を引き続き販売すると発表しました。[17]オートデスクは2017年のバージョン8.0.0からライセンスをサブスクリプションのみのモデルに変更しました。現在利用できるのは64ビット版のみです。EAGLE 8.0.0以降で使用されるファイル形式は、以前のEAGLEバージョンとの下位互換性はありませんが、EAGLE 7.x互換バージョンの設計を保存するためのエクスポート機能は提供されています。
2020年1月7日、EAGLE 9.5.2はスタンドアロン製品として廃止され、Autodesk Fusion 360サブスクリプションライセンスにバンドルされたコンポーネント（Fusion Electronics）としてのみユーザーにライセンスされました。[18] EAGLEの最後のスタンドアロンバージョンは、2020年5月27日時点で9.6.2です。Fusion Electronics設計ファイルにはバージョン9.7.0の指定があります。Autodeskは最終的に2026年6月7日にEAGLEのサポートを終了し、その日以降に既存の設計にアクセスするには、ユーザーはFusion Electronicsに移行する必要があります。[3]
ライセンスモデル
EAGLE バージョン 8.0.0 以降では、Premium、Standard、Free、および学生と教育者向けのエディションがあり、Standard バージョンと Premium バージョンは月間または年間サブスクリプション ベースで販売され、少なくとも 14 日ごとに (バージョン 9.0 以降は 30 日ごとに) オンラインでの再アクティベーションが必要です。
2020年1月、EAGLE 9.5.2はスタンドアロン製品として廃止され、Autodesk Fusion 360サブスクリプションにバンドルされたコンポーネントとしてのみユーザーにライセンスが付与されるようになりました。[18]
2023年、オートデスクは2026年6月7日以降、EAGLEの販売もサポートも終了すると発表しました。[3]この日までは、EAGLE Premiumの有無にかかわらず、アクティブなFusion 360サブスクリプションでは、Fusion 360 ElectronicsとEAGLE Premium機能に引き続きアクセスできます。[3]
利用可能な各エディションの機能の比較: [19] [20]
比較のために、EAGLE 7.xxの以前の（現在は入手できない）永久ライセンススキームのコストは、2016年のシングルユーザーライセンスの価格を参照しています。[21]
コミュニティ
初心者が独自のPCBを設計するためのテキストとビデオのチュートリアルが多数存在します。[22]
DIYエレクトロニクスサイトSparkFunはEAGLEを使用しており、自社設計のボード用のEAGLEファイルを公開しています。SparkFun Electronics [23]は、 Makeマガジンなどに代表される趣味市場によって成長した企業です。これらの企業の多くは、PCBレイアウトエディタで正しいレイアウトができるように回路図の形状、ピン配置、部品サイズを定義した EAGLEパーツライブラリ[24]を提供しています。
その他の人気のあるライブラリには、Adafruit [25] 、Arduino [26]、SnapEDA [27]、Dangerous Prototypes [28]などがあります 。element14（Farnellの子会社で、元CadSoftの所有者）のサイトにも、いくつかのライブラリが掲載されています。[29]
ULPを使用してEAGLE .BRDファイルをSpecctra互換の設計ファイル（ファイル拡張子は.DSN）に変換すると、KONEKT ELECTRA [30] 、 Eremex TopoR [31]、Alfons WirtzのFreeRouting [32]などの高度な外部自動配線ツールと組み合わせて使用するために設計をエクスポートできます。さらに修正するには、セッション形式の完成した設計を、.SESから.SCRへのスクリプトファイルコンバータを介してEAGLEにインポートし直すことができます。
論争
1991年春、EAGLE 2.0のドングル保護スキームが破られ、売上が30%減少したが、印刷されたマニュアル付きの縮小版デモ版の売上は大幅に増加した。[4]その結果、1992年にCadSoftは、新しいEAGLE 2.6のデモを含むフロッピーディスク数千枚を、特に以前のデモ版を注文したもののその後フル製品を購入していない潜在的なユーザーに送付した。[4]しかし、新しいデモには、ユーザーのハードディスクをスキャンしてEAGLEの違法コピーを探すスパイコードも含まれていた。[4]プログラムがそのような痕跡を見つけた場合、表示された特別注文コードを使用して無料の印刷マニュアルを注文する権利があることを示すメッセージを表示するが、実際にはそのコードはユーザーのマシンで見つかった証拠をコード化した番号であった。[4]記入済みのフォームを送信するユーザーには、CadSoftの弁護士から返信が届く。[4] [33]しかし、スパイ行為はドイツ法でも違法であった。[4] [33]
2014 年、EAGLE 7.0.0 では新しいFlexera FLEXlmベースのライセンス モデルが導入されましたが、ユーザー コミュニティではあまり受け入れられなかったため、CadSoft は EAGLE 7.1.0 で以前の独立した永久ライセンス モデルに戻りました。
2016年に反対の発表があったにもかかわらず、オートデスクは2017年1月にEAGLE 8.0.0でサブスクリプションのみのライセンスモデルに切り替えました。 [34] [35] 2週間ごとに（バージョン9.0.0からは4週間）ライセンスサーバーにオンライン接続してライセンスステータスを確認しないと、ソフトウェアはフリーウェアバージョンの機能にフォールバックします。[34] [35]これはユーザーコミュニティで大騒ぎを引き起こしました。特に、インターネットに直接アクセスできない安全な環境やリモート環境で作業しているユーザーや、長期間（数年から数十年）経過した後でもオートデスクなどのサードパーティに頼らずに設計に完全にアクセスできることが必須であるユーザーの間で大騒ぎになりました（その頃にはサードパーティはもう存在していないか、製品のサポートを行っていない可能性があります）。多くのユーザーは、サブスクリプションモデルでのアップグレードを拒否し、KiCadなどの他の電子設計アプリケーションに移行することを表明しています。[34] [35]
