Loading article…
| ブルッカイト | |
|---|---|

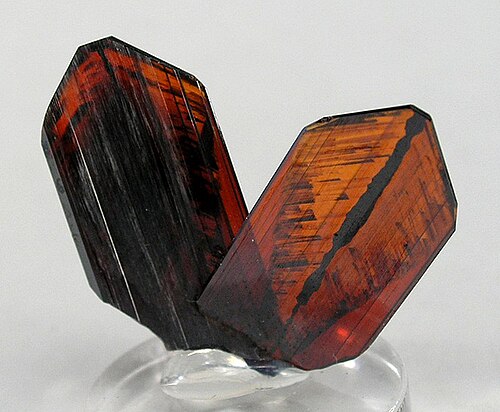

 バロチスタン産ブルッカイト | |
| 一般的な | |
| カテゴリ | 酸化鉱物 |
| 式 （繰り返し単位） | 二酸化チタン |
| ストルンツ分類 | 4.DD.10 (第10版) 4/D.15-10 (第8版) |
| ダナ分類 | 4.4.5.1 |
| 結晶系 | 斜方晶系 |
| クリスタルクラス | 双錐体（mmm） HM記号：（2/m 2/m 2/m） |
| 空間群 | PBCA |
| 単位セル | a = 5.4558 Å、 b = 9.1819 Å、 c = 5.1429 Å; Z = 8 |
| 識別 | |
| 式量 | 79.88 g/モル[1] |
| 色 | 濃い赤、赤褐色、黄褐色、茶色、または黒 |
| クリスタル習慣 | 板状および縞状、ピラミッド状または擬六角形 |
| 姉妹都市 | {120}については不明 |
| 胸の谷間 | {120} では不良、{001} では痕跡あり |
| 骨折 | 亜貝殻状から不規則状 |
| 粘り強さ | 脆い |
| モース 硬度 | 5+1 ⁄ 2から6 |
| 光沢 | サブメタリック |
| 連勝 | 白、灰色、黄色 |
| 透けて見える | 不透明から半透明 |
| 比重 | 4.08から4.18 |
| 光学特性 | 二軸（+） |
| 屈折率 | n α = 2.583 n β = 2.584 n γ = 2.700 |
| 複屈折 | δ = 0.117 |
| 多色性 | 非常に弱い、黄色がかった、赤みがかった、オレンジから茶色 |
| 2V角度 | 計算値: 12°～20° |
| 分散 | 0.131（ダイヤモンドは0.044） |
| 紫外線 蛍光 | 非蛍光 |
| 参考文献 | [1] [2] [3] [4] |
ブルッカイトは、二酸化チタン（TiO 2 ）の斜方晶系異型で、4つの既知の天然多形（同じ組成だが構造が異なる鉱物）で存在します。これらの他の3つの形は、アカオギアイト（単斜晶系）、アナターゼ（正方晶系）、ルチル（正方晶系）です。ブルッカイトはアナターゼやルチルに比べて希少であり、これらの形と同様に光触媒活性を示します。[5]また、ブルッカイトのセル容積はアナターゼやルチルよりも 大きく、単位セルあたり8つのTiO 2グループがあり、アナターゼでは4つ、ルチルでは2つです。[6]鉄（Fe）、タンタル（Ta）、ニオブ（Nb）はブルッカイトによく含まれる不純物です。[3]
ブルッカイトは、1825年にフランスの鉱物学者アルマン・レヴィ[3]によって、イギリスの結晶学者、鉱物学者、羊毛商人であるヘンリー・ジェームズ・ブルック（1771-1857）にちなんで命名されました[1] 。
アルカンサイトは、米国アーカンソー州マグネットコーブ産のブルッカイトの一種である。また、ロシア東シベリアのオリョクマ・チャラ高原のムルン山塊（アルダン楯状地の一部）でも発見されている。[7]
約750℃以上の温度では、ブルッカイトはルチル構造に戻ります。[8]
単位セル
ブルッカイトは、斜方晶系双錐結晶クラス2/m 2/m 2/m (mmm とも表記)に属します。空間群は Pcab で、単位格子パラメータは a = 5.4558 Å、b = 9.1819 Å、c = 5.1429 Å です。化学式は TiO 2で、単位格子あたり 8 つの化学式単位があります。[1] [3] [4]
構造

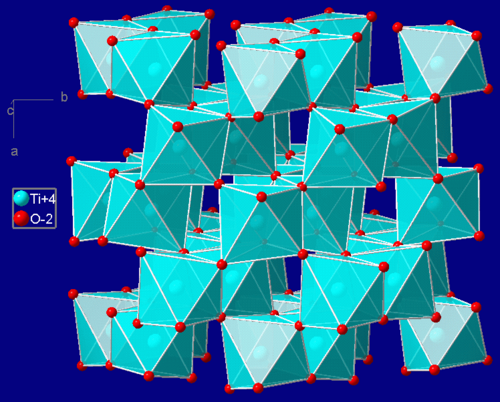

ブルッカイト構造は、中心にチタンイオン、6つの頂点それぞれに酸素イオンを持つ歪んだ八面体で構成されています。各八面体は隣接する八面体と3つの辺を共有し、斜方晶構造を形成します。[9]
外観
ブルッカイト結晶は典型的には板状で、長手方向に平行に細長い縞模様がある。また、ピラミッド形、擬六角形、柱状になることもある。[3] ブルッカイトとルチルはエピタキシャル関係で一緒に成長することがある。[3]
ブルッカイトは通常茶色ですが、黄色や赤茶色、黒色の場合もあります。パイロープやアルマンダイトガーネットに似た美しい深紅色の結晶（右上の写真）も知られています。ブルッカイトは亜金属光沢を示します。不透明から半透明で、薄い破片は透明で、透過光では黄褐色から暗褐色です。[1] [3] [4]
光学特性
ブルッカイトは、すべての斜方晶系鉱物と同様に、複屈折性があり、二軸性（+）です。 屈折率は非常に高く、2.5を超えており、ダイヤモンドの2.42よりも高くなっています。比較すると、通常の窓ガラスの屈折率は約1.5です。
ブルッカイトは非常に弱い多色性を示し、黄色、赤みがかった色、オレンジ色から茶色を呈する。[3] [4]蛍光性も放射性 もない。[1]
物理的特性
ブルッカイトは脆い鉱物で、 c結晶軸に平行な一方向には亜貝状から不規則な亀裂と乏しい劈開があり、 aおよびb結晶軸の両方に垂直な方向には劈開の痕跡がある。[1] [3] [4]双晶の有無は不明である。[3] [4]この鉱物のモース硬度は5である。 +1 ⁄ 2～6、アパタイトと長石の中間。これはアナターゼと同じ硬度で、ルチル（6～ 6）よりわずかに低い。+1 ⁄ 2）。比重は4.08～4.18で、アナターゼの3.9とルチルの4.2の間である。 [3] [4]
発生と関連性
ブルッカイトは、片麻岩や片岩のアルプス脈に含まれる副鉱物であり、一般的な砕屑性鉱物でもある。[3] [4] 関連鉱物には、その多形であるアナターゼとルチルのほか、チタン石、正長石、石英、赤鉄鉱、方解石、緑泥石、白雲母などがある。[4]
タイプ産地は、ウェールズのTwll Maen Grisial、Fron Olau、Prenteg、Gwyneddです。[3] 2004 年にパキスタンのバロチスタン州のカーランでブルッカイトの結晶が発見されました。[3]
参照
参考文献
- ^ abcdefg ブルッカイト. Webmineral.com. 2011年10月14日閲覧。
- ^ ゲインズ他 (1997) ダナの新鉱物学第8版。ワイリー
- ^ abcdefghijklmn Brookite. Mindat.org (2011-09-17). 2011年10月14日閲覧。
- ^ abcdefghi ブルッカイト。鉱物学ハンドブック。(PDF) 。2011年10月14日閲覧。
- ^ ディ・パオラ、A;アダモ、M.ベラルディータ、M.カザネリ、E.パルミサーノ、L. (2007)。 「光触媒ブルッカイト薄膜の作製」。薄い固体フィルム。515 (7–8): 3527–3529。Bibcode :2007TSF...515.3527D。土井：10.1016/j.tsf.2006.10.114。
- ^ アナターゼとブルッカイト Archived 2012-03-17 at the Wayback Machine . Wikis.lib.ncsu.edu (2007-05-08). 2011-10-14 に取得。
- ^ ミンダットのアルカンサイト
- ^ ブルッカイト（酸化チタン）. Galleries.com. 2011年10月14日閲覧。
- ^ ブルッカイトの結晶構造。paulingblog.wordpress.com。2010年1月12日
外部リンク
ウィキメディア・コモンズには、ブルッカイトに関連するメディアがあります。
- ブルッカイト構造
- ルチル、アナターゼ、ブルッカイトの結晶構造 2009-01-31 にWayback Machineでアーカイブ
- Jモル
