| ウィンチェスター モデル 1200/1300 | |
|---|---|

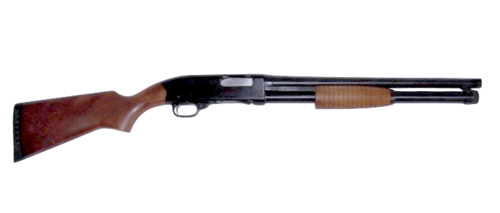

 ウィンチェスター モデル 1200 ディフェンダー (延長チューブ マガジン付き) | |
| タイプ | ポンプアクション式ショットガン |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1964年～現在 |
| 生産履歴 | |
| メーカー | ウィンチェスター |
| 生産 | 1964–2006 |
| 仕様 | |
| アクション | ポンプアクション |
| 給餌システム | チューブラーマガジン |
モデル1200は、 1964年からオーリン社のウィンチェスター・ウエスタン部門で製造されていたポンプアクション式散弾銃です。1978年に最小限の変更を加えてモデル1300に改名されました。その後の製造元であるUSリピーティングアームズ社が倒産したため、2006年に生産が中止されました。モデル1200の軍用バージョンは、ベトナム戦争中に使用するため米軍に導入されました。21世紀を通じて、さまざまな紛争で現在も現役で使用されています。
歴史
ウィンチェスター モデル1200は、モデル12の低コストの代替品として1964年に導入されました。[1] [2]モデル1300は、主に家具のデザインと仕上げに最小限の変更を加えて1978年に導入されました。[3] [4] [5] 1983年にUSリピーティングアームズ社がウィンチェスター銃器の製造元になったとき、モデル1300の生産は継続されました。[6] 1992年までに、銃（すべてのモデル）は250万個製造されました。[7]モデル1300の生産は、USリピーティングアームズ社が倒産した2006年に終了しました。[8] 2009年、Fabrique Nationale d'Herstal（FN）は、モデル1300をベースにしたウィンチェスターSXPの生産を開始しました。[9]
説明と操作
ウィンチェスター モデル1200ポンプアクション式散弾銃は、モデル12で使用されていたティルト式ブリーチブロックではなく、ボルトキャリア（スライド）内の回転ボルトを採用している。 [10]モデル1200は、回転ボルトを採用した2番目の散弾銃設計であり、最初のものはアーマライトAR-17であった。 [6]ボルトは銃身に直接固定され、4つのロッキングラグがある。レシーバーはアルミニウム製。ボルトキャリアは、モデル12の単一の接続レールではなく、2つの接続レールによってフォアエンド（ポンプハンドル）に接続されている。モデル1200は、内部にハンマーがあるため、ハンマーレスでもある。トリガーガードの上部前面にトリガーディスコネクターとロックアウトバーセーフティがある（発射するには右から左に押し下げる）。[11]
モデル1200には、従来型のアンダーバレルチューブラーマガジンがあり、弾丸が送り込まれる際にトラップドアエレベーター（トリガーガードの前）を内側に押し込むことで装填されます。マガジンチューブは、ポンプハンドルのガイドとして、また銃身を固定する役割も果たします。銃身の下のリングがマガジンチューブにフィットし、ネジ付きマガジンキャップを締めて銃身をレシーバーの表面に押し付けます。[a]分解式設計により、長銃身バージョンの輸送が容易になります。[b]
操作するには、アクションをサイクル（後方にポンピングしてから前方にポンピング）することで、装填済みのマガジンからカートリッジを装填する。ボルトが前方に移動して銃尾に接触すると、ボルトキャリア内のリニアカムとカムピンによりボルトが回転し、ボルトキャリアは前進し続ける。ポンプストロークが完全に完了すると、ボルトがロックされる。スライドロックにより、引き金を引くか、ロック解除ボタン（トリガーガードの左後部にある）を押すまで、ボルトキャリア（およびポンプハンドル）は動かない。発砲後、アクションを再度サイクルしてリロードできる。モデル1200にはトリガーディスコネクターが装備されている。アクションをサイクルしてリロードする前にトリガーを放さなかった場合、トリガーを放して再度押すまで発砲しない。モデル12やその他の以前の設計のように、スラムファイアは発生しない。 [13] [14]
構成
.jpg/500px-M1200_Shotgun_(7414627784).jpg)
ウィンチェスター モデル1200は、当初は銃身の長さが30インチ (760 mm) または28インチ (710 mm) で、口径が2.75インチ (70 mm)、12、16、または20ゲージの薬莢を装填して製造された。4発装填可能なマガジンには木製のインサートが付いており、マガジンの装弾数を2発に制限していた。[c] 1966年からは、見かけの反動を軽減する伸縮式バットリコイルショックアブソーバーであるウィンチェスター反動軽減システムのオプションが提供されるようになった。 [15] [d] [16]これは、3インチ (76 mm) 薬莢の銃身のオプションと同時に提供された。[17] 1971年には、ウィンチョークのねじ込み式チョークチューブシステムのオプションが提供され、改良シリンダー (IC)、修正 (M)、フル (F)チョークの3本のチューブがセットで提供されるようになった。[15] [f] 1973年に16ゲージは生産ラインから外された。[15]モデル1300の導入により、3インチ（76 mm）のチャンバーが標準となった。[20]
ウィンチェスター・ディフェンダーには、2.75インチ (70 mm) 砲弾を7発収納できる拡張マガジンが付属していた。マガジンチューブは18インチ (460 mm) の銃身の全長にまで達し、3インチ (76 mm) 砲弾を装填できる。同心円状の溝が刻まれたトウモロコシの穂軸スタイルのフォアエンドが取り付けられていた。モデル1300は1978年に発表されたが、ディフェンダーを含むセキュリティシリーズ (同様の短銃身製品) は1989年までモデル1200として販売され続け、その後はモデル1300として宣伝された。セキュリティシリーズには、ライフル照準器またはビード、ライフル銃身、バットではなくピストルグリップのオプションがあった。暴動鎮圧バージョンはステンレス鋼銃身で作られ、海兵バージョンは他の部分にもクロムメッキが施されていた。[21] [22]
ウィンチェスターは、いくつかの組み合わせの銃のラインを提供しました。これは、設計の分解機能と、ゲージ内での銃身の互換性を活用しました。[g] 単一のレシーバーに2つの銃身が提供されました。鳥狩りに適したウィンチョークを取り付けた長い銃身と、狩猟に適したライフル照準器を備えた短い銃身です。[15] [23] [24]
レンジャーシリーズは、若者や女性市場をターゲットに、引きの長さ（銃床の長さ）を短くしたモデルである。モデル120とモデル2200は、この銃のエコノミーバージョンである。後者はカナダ市場向けに生産された。テッド・ウィリアムズ・モデル200は、シアーズ向けに生産された銃のリバッジバージョンである。[25] [26] [27]
この銃には多くのオプションと様々な仕上げのグレードが用意されている。ウィンチェスターはこれらを組み合わせて、特にモデル1300向けに多数の製品ラインを提供している。さまざまなオプションは以下のとおりである: [3] [19] [28] [29] [30]
銃身:銃身は最終的に 18 インチ (460 mm) から 30 インチ (760 mm) まで 2 インチ (50 mm) 刻みで長さが提供されています。銃身は 12、16、または 20 ゲージ用で、2.75 インチ (70 mm) または 3 インチ (76 mm) のチャンバーを備えています。銃身は固定チョーク (IC、M、F、スキート、CB) 付きまたはウィンチョーク アタッチメント付きで提供されています。銃身は鋼またはステンレス鋼で製造され、滑腔銃身またはライフル銃身で、ベント リブの有無は問いません。
弾倉チューブ:通常は 2.75 インチ (70 mm) の弾丸が 4 発または 7 発入ります。その他の長さの弾倉チューブも報告されています。
照準器:シングルフロントビーズ、2 ビーズ (フロントとリア)、ファイバーオプティックサイト、ライフルサイト (調整可能)、スコープ用(マウント付属)。
金属仕上げ:ブルー、カモフラージュ パターン、またはクロムメッキ。高級ラインのロール レシーバー彫刻。
家具バット: さまざまなバット プロファイル、標準またはより短いプル長、ウィンチェスター反動低減システム、ピストル グリップ バットおよびピストル グリップのみ。フォア エンド: フルまたはコーン コブ。
家具の材質:木材 (クルミ材およびエコノミーラインのその他の樹種)、積層材、複合材または合成材。木材仕上げ、フルカラーまたは迷彩柄。
軍事利用
1968年と1969年に、少数のモデル1200がアメリカ陸軍に導入された。[31] この軍用化されたモデル1200には、2.75インチ(70 mm)ショットシェルを装填できる20インチ(510 mm)12ゲージ銃身に、穴あきハンドガード(銃剣バンド)が取り付けられていた。銃剣バンドには銃剣マウントと前部スリングスイベルが組み込まれていた。後部スリングスイベルは木製の銃床の下側に取り付けられていた。銃床の前部も木製であった。銃剣マウントにはM1917銃剣が取り付けられた。[32] [h]
1979年、モスバーグ社はモデル500散弾銃を米軍に供給する契約を獲得し、軍用化された590モデルはその後すべての軍隊に導入された。しかし、モデル1200は引き続き使用され、 2003年にイラクに派遣された州兵部隊によって使用された。モデル1200は、グレナダ侵攻、パナマ侵攻、ソマリア内戦への米国の介入、砂漠の嵐作戦、アフガニスタン戦争でも使用された。後者の紛争では、一部に折りたたみ式ストックが取り付けられ、市街戦との互換性が向上した。[33]
1999年、半自動式ベネリM4が米国の主力ショットガンとして採用された。[33] [34]
他のユーザー
モデル 1200 またはモデル 1300 は、他の国々でも軍隊や治安部隊で使用するために購入されています。
カナダ：ウィンチェスター1200、スリングスイベル付き折りたたみ式ストックモデルと木製ストックモデル、457mmバレル[35]
チリ：ウィンチェスター1200、米国製。1971年に対外軍事販売で200台のM1200を販売[36]
チェコ共和国：モデル1300ディフェンダーはチェコ軍によって少数使用されている。[37]
ドミニカ共和国ウィンチェスター1200、米国製。軍事援助プログラム1966年に120、1969年に67、1970年に37。[38]
ホンジュラス：ウィンチェスター1200、米国製。対外軍事販売、1980年に3台[39]
インドネシア：米国発祥、1974年以前の警察暴動鎮圧用軍事援助プログラム45。[40]
リベリア：ウィンチェスター1200、米国製。少数[41]
ペルー：特殊部隊旅団[42]
パナマ：米国起源[43]
フィリピン[44]米国の対外軍事援助 263 1975年以前
韓国[45]米軍援助プログラム 散弾銃1,390丁 1964-74
タイ：米軍援助プログラム、1975年までにM1200を28機購入。[46]
イギリス：米対外有償軍事援助により1971年にジブラルタルで使用するために200機のM1200を取得。[47]
アメリカ：軍隊と警察が使用。[48]
ウルグアイ：1974年以前の米国軍事援助プログラム、12ユニット。[49]
.svg/500px-Flag_of_Canada_(Pantone).svg.png){kind=small}
参照
注記
- ^ マガジンキャップには発射時の緩みを防ぐための防振装置が装備されている。
- ^ ウィンチェスターはモデル1200を銃身とは別に出荷した。[12]
- ^ これは渡り鳥の狩猟に関する米国の法律に従うためであった。[12]
- ^ 反動軽減システムの提供は1970年に最後にリストされました。[15]
- ^ 参照: 「モデル1300 スラッグハンターサボ（滑腔砲）」[19]
- ^ ウィンチョークは最終的に少なくとも6種類の絞りとシリンダーボア（CB）とライフル銃のオプションで提供されました。[18] [e]
- ^ 互換性は、マガジンチューブの長さとバレルリングの位置によっても異なります。つまり、バレルリングは、特定のマガジンチューブの長さに合わせて製造時にバレルに固定されます。
- ^ 画像については、Rock Island Auction Company、「ロット345：ベトナム戦争時代の米国製ウィンチェスター1200トレンチショットガンとアクセサリー」を参照。2022年8月26日オークション。アクセス日：2023年5月5日。アーカイブ：2023年5月5日。
