ローラーがロックされました

銃器の操作システムにおいて、ローラーロックという用語は、ボルトをローラーでロックすることを意味します。この方法を採用した銃器の著名な例としては、MG 42 汎用機関銃とCZ 52 半自動拳銃があります。また、実験的なGerät 03 半自動小銃や、Gerät 06およびEM-1実験的アサルトライフルにも採用されました。MG 42の系譜は第二次世界大戦後も続き、 7.62×51mm NATO弾を使用するほぼ同じMG1（MG 42/59）の基礎となり、その後MG1A3に進化し、後にドイツ連邦軍のMG 3、イタリアのMG 42/59、オーストリアのMG 74になりました。また、ユーゴスラビアの無許可のほぼ同じZastava M53も生まれました。

ローラーロックの起源については議論がある。^[1]ラジアル圧力をかけた「ボールベアリング部品」を「カップリングメンバーの分離を防ぐため」に使用するという一般原理は1910年代には知られていたが、^[2]銃器では1930年代まで使用されていなかったようだ。

発射時にロック位置にあるローラーロックアームでは、ローラーはボルトヘッドのボア軸に対して平行な面上にあり、ボルトを押し戻す力がどれだけあってもボルトのロックが解除されることはありません。新しいカートリッジを装填する際、ボルトヘッドはローラーを押し出すために使用されます。そのため、ボルトヘッドの先端は斜めのくさび形になっており、ローラーをスムーズに外側に動かしてロック位置に移動します。

CZ 52ピストルではローラー ロックが使用されています。スライド、バレル、ロック ピース、およびローラーがここに示されています。

通常、反動スプリングがロック ピースを後方に押し、ロック ピースがバレルを後方に押してロック ローラーを保持します。(これらの写真の一部では、スプリングが取り外されています。)

銃を発射すると、銃身、スライド、およびロック ピース (写真の右側) が少し後方に移動しますが、ロック ピースはフレームのタブによって停止します。タブは、左側に棒で示され、合わせ面を指しています。

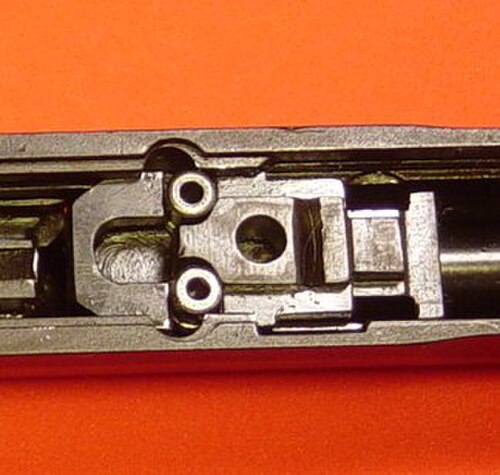

ロックピースがタブによって停止すると、ローラーはスライドとともに後方に移動し、ロックピースのくぼんだ部分に到達します。その後、ローラーは内側に移動してスライドのくぼみから解放され、スライドがバレルから解放されます。

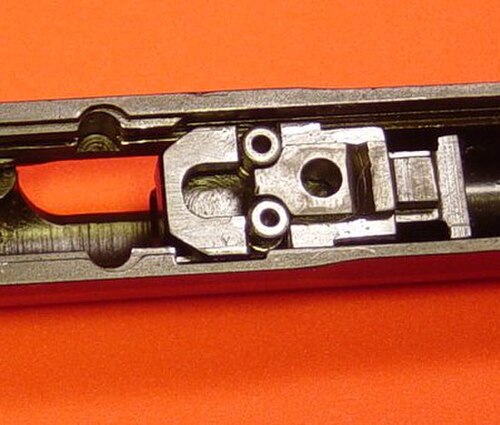

ほぼ同時に、銃身はロックピースによって停止します。勢いによってスライドが反動バネの圧力に逆らって後退し、他の設計と同様に新しいカートリッジの抽出と装填が行われます。

スライドが前方に移動する間、ロック ピースはローラーに外向きの圧力をかけ続けます。スライドの凹部がローラーと位置が合うと、ロック ピースはローラーを凹部に押し出して前方に移動し、バレルを再びスライドにロックします。バレルとスライドはわずかに前方に移動して停止します。標準的なブラウニングのショート リコイル アクションとは異なり、動作中にバレルが傾くことはありません。

• HK G3のようなローラー遅延ブローバックでは、同様のローラーが使用されていますが、誤ってローラーロックと呼ばれることがありますが、遅延ブローバック動作では、ローラーが斜めの面に接しているため、ボルトが実際にロックされることはなく、銃身が反動することもありません。そのため、ボルトに後方の力を加えると、ロックが解除されます。
• フラッパーロック方式とローラーロック方式は概念が似ています。
• Anschütz 1827 Fortner、Crossfire MK1、Heym SR 30、Savage Impulseなどのストレートプルライフルで使用されるボールベアリングローラーロックシステム。
• Blaser R8 / R93 / Blaser TacticalおよびThompson .30-06 プロトタイプで使用されているコレット ロック システム。同様の方法で拡張コレットを使用します。

• 回転ボルト
• 中断されたネジ
