| ハトフ7世バブール | |
|---|---|
 | |
| タイプ | GLCM / SLCM /アッシュM |
| 原産地 | パキスタン |
| サービス履歴 | |
| 使用中 | 2010年～現在[1] |
| 使用者 |  パキスタン陸軍（陸軍戦略軍） [パキスタン海軍（海軍戦略軍）  |
| 生産履歴 | |
| デザイナー | 国防総省 |
| 設計 | 1998–2008 (GLCM) 2001–2018 (SLCM) |
| メーカー | 国防総省 |
| バリエーション | バリエーションを見る |
| 仕様（技術データ） | |
| 質量 | 1,500 kg (3,300 ポンド) [1] |
| 長さ | 6.2メートル（20フィート） |
| 直径 | 0.52 m (20 インチ) |
| 翼幅 | 2.50メートル（8.2フィート） |
| 最大射程距離 | 900 km (560 マイル) |
| 弾頭 | 彼/ NE |
| 弾頭重量 | 450 kg (990 ポンド) – 500 kg (1,100 ポンド) |
| 爆発収量 | 5キロトンTNT（21 TJ） - 12キロトンTNT（50 TJ）[2] |
| エンジン | ターボジェット |
| 伝染 ; 感染 | 自動 |
| サスペンション | WS2500 10WD |
| 推進剤 | 液体燃料（ジェットエンジン） 固体燃料（ブースター） |
運用 範囲 | バブールI: 700 km (430 mi) [1] バブールIA: 450 km [3] バブールII: 750 km (470 mi) [4] バブールIII: 450 km (280 mi; 240 nmi) [5] ハルバ: 700 km (430 mi; 380 nmi) [6] バブールIB: 900 km (560 mi) [7] ハルバ輸出型: 290 km (180 mi; 160 nmi) [6] |
| 飛行高度 | 地形追従 |
| 最高速度 | マッハ0.7 （亜音速） 990 km/h（620 mph） |
ガイダンス システム | INS、TERCOM / DSMAC、GPS、GLONASS、ターミナル、 |
| 正確さ | 20メートル（66フィート）CEP [8] |

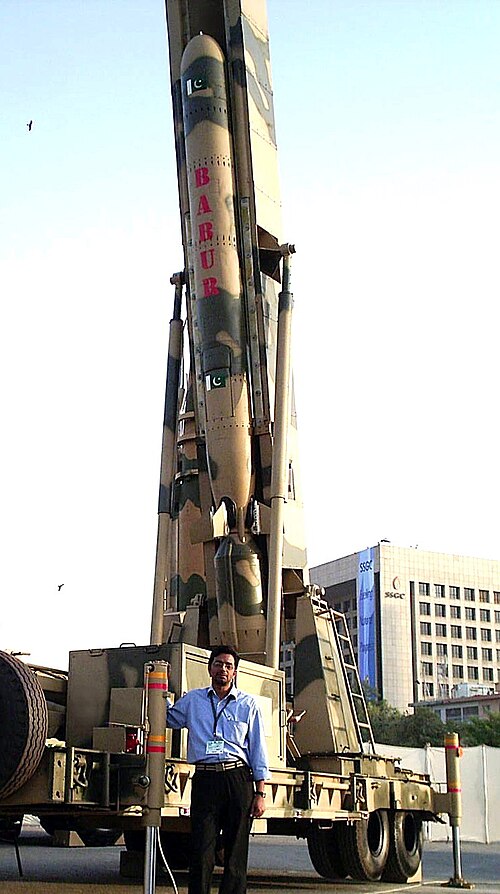

発射 台 | 輸送機起立発射装置 巡航ミサイル潜水艦 |
| 輸送 | TEL、水平発射管（HLT） |
バブール（ウルドゥー語：بابر、軍事呼称：Hatf-VII、訳語：Target–7 ）は、パキスタンの国防総省（NDC） によって開発・設計された全天候型の亜音速巡航ミサイルである。
米国のCSISによると、コードネーム「バブール」と呼ばれるこのミサイルの開発は、パキスタンがこれほど高性能なシステムを製造できるとは予想していなかったため、2005年に米国の諜報機関にとって驚きであったという。[9]
一連の様々なデータ収集と検証試験を経て、バブールは2010年にパキスタン陸軍に初めて配備され、潜水艦から発射できるように進化し、 2018年にパキスタン海軍に配備されました。[10] [11] [12] [13] [14]
パキスタン軍によれば、バブールのSLCM派生型はパキスタンに長年求められてきた「既存の抑止力を強化する、信頼性の高い海上ベースの第二撃能力」を提供したという。[15] [16]
開発の歴史
バブール号の開発は、1998年にインドとパキスタンの間で緊張が高まった時期に行われた。[17] 当時、インドはミサイル防衛計画の確立を目指しており、ロシアからのS-300グランブルと米国からのパトリオットPAC-3の調達が、その抑止力に悪影響を及ぼしていた。: 388 [18]
これらの開発は、パキスタンの戦略家が、接近するインド軍に対してパキスタン軍が劣勢に立たされた場合にインドの防衛を回避し突破するための複雑な巡航ミサイル技術を導入するきっかけとなった。: 388 [18]巡航ミサイルの開発は、インドの初代ムガル帝国皇帝であるザーヒル・ウッディーン・バーブルにちなんでコード名が付けられ、このプログラムは民間の請負業者である国防複合体に委託された。
1998年にアフガニスタンでの任務中にこれらのシステムが故障したとき、パキスタンの諜報機関がアフガニスタンから不明の数のトマホークを無事回収したとき、バブールの巡航ミサイル技術は米国のトマホークから来ていることが文書化されました。: 248 [18] [13]
起源
パキスタンがバブールの開発と配備に成功した技術的偉業は、その起源と開発に関する憶測をすぐに引き付けた。: 248 [18] 2005年、パキスタンによるバブールのテストは、米国が同国がそのような兵器システムを製造できるとは予想していなかったため、米国を驚かせた。[1]
米国を拠点とするアナリストらは、このミサイルが中国と米国の設計、すなわちDH-10とトマホークと類似していることを指摘し、中国がパキスタンを支援しているという重大な疑惑を提起した。[19] [20]
2012年、ミルザ・アスラム・ベグ将軍（元プログラムマネージャー、1991年陸軍司令官）は、中国の支援に関する米国の主張を否定し、その技術を習得したパキスタンの科学者の功績を認めた。: 388 [18]
2020年、ナワズ・シャリフ元首相（1998年首相）は、アフガニスタンでのアメリカの巡航ミサイル攻撃中にパキスタン領内に不発弾として落下したアメリカのトマホークミサイルをパキスタンの科学者がリバースエンジニアリングしてバブールミサイルを製造したと自白した。[21]
デザイン
バブールの機体は管状の胴体と、中央部に取り付けられた一対の折り畳まれた主翼、後部の尾翼、推進システムから構成されている。ジェットエンジン（ターボジェット）で推進されるバブールは、[22]最高速度約 550 mph である。地上の移動式輸送起立発射装置（TEL）から発射されるバブールは、通常弾頭と核弾頭の両方を搭載でき、射程距離は 750 km（470 マイル）と報告されている。発射時には、ブースターが追加の推力を提供し、ミサイルを発射機から遠ざける。発射後、翼が展開し、ブースターロケットが投棄され、ジェットエンジンが始動する。ミサイルは高度の機動性があり、地形に「密着」でき、「ほぼステルス」の能力を備えているとされている。[12] [23] [24]地形追従能力はミサイルが「地形マスキング」を利用して敵のレーダー探知を回避するのを助け、バブールは敵の防空システムを検知されずに突破する能力を持つ。[13] [25]
バブールの誘導システムは、慣性航法システム（INS）、地形等高線マッチング（TERCOM）、GPS衛星誘導を組み合わせて使用している。この誘導システムにより、ミサイルは正確な弾道を得ることができると報告されている。[13]敵地ではGPSへのアクセスが保証されないため、最新の生産モデルにはロシアのGLONASSも組み込まれていると報告されている。今後のソフトウェアとハードウェアのアップデートには、欧州連合のGALILEOと中国の北斗ナビゲーション衛星システムが含まれる可能性がある。[26] 2016年12月14日にテストされたアップグレード版には、アップグレードされた航空電子機器が含まれており、ミサイルはGPSの助けを借りずに陸上および海上の標的を正確に攻撃できるようになった。また、ミサイルはより正確に標的を攻撃できるようになった。[27] [28] [29]
パキスタン海軍のアゴスタ級潜水艦（70Aと90Bの両方）には垂直発射システムが搭載されていないため、バブールを潜水艦から発射することはパキスタンにとって非常に困難でした。[16]数十年にわたって、パキスタンは従来のアゴスタ-90B級潜水艦を巡航ミサイル潜水艦にひそかに改造して設計する作業に取り組んできました。[16]潜水艦に配備されている間、バブールは気水制御の高度な誘導/制御システムを使用し、垂直発射システムがない場合でも潜水艦魚雷を通じて冷間かつ水平に発射されるように設計されています。 [16]垂直システム内では、兵器をノックダウン組み立ての形 で維持することは不可能ですが、水平発射システムによりパキスタンはこのオプションを可能にしました。[16]
運用履歴
2005年8月12日、パキスタンは射程距離500kmの核搭載可能な巡航ミサイルの発射実験に成功したと公表した。[30] [31]このミサイルは陸上配備型運搬起立発射装置（TEL）から発射された。[17] [32]既存の通知協定は弾道ミサイルの試験のみに限定されているため、パキスタンはインドに試験発射を通知しなかった。[要出典]
2007年3月22日、パキスタンは射程距離を700kmに延長したバブールの改良型を試験発射した。[25]
2009年5月6日、パキスタンは再度の試射を実施したが、政治的な理由から2009年5月9日まで発表しなかった。[33] [34]
2011年10月28日、パキスタンは射程距離700キロの巡航ミサイル「バブール」の発射試験に成功した。ISPRによると、バブールは通常弾頭と核弾頭を搭載できる。この発射の特徴は、試験中に新型の多管式ミサイル発射体（MLV）が検証されたことだ。3管式MLVは、通常モードと核モードでの標的設定と配備オプションを何倍にも強化する。発射して逃げる能力を備えたMLVは、標的の運用と生存性に大きな戦力増強効果をもたらす。[35]
2012年6月6日、パキスタンは、核弾頭と通常弾頭の両方を搭載でき、ステルス機能を備えた、自国開発の多連装巡航ミサイル、ハトフ-VII（バブール）の発射試験に成功した。これは、パキスタンが最近実施した、異なる容量と負荷での3回目の発射試験だった。「核弾頭と通常弾頭の両方を搭載でき、ステルス機能を備えています」とISPRの公式発表は述べている。「また、地形輪郭マッチング（TERCOM）とデジタルシーンマッチングとエリア相関（DSMAC ）という最新の巡航ミサイル技術も組み込まれており、精度と有効性が何倍にも向上しています。」 [36]このミサイルの新しい派生型であるバブール-1Bは、2018年4月14日に発射試験された。[37 ]
2016年12月14日、パキスタンはバブールIIミサイルの改良版の打ち上げに成功した。改良点には、航空力学と航空電子工学のアップグレードが含まれており、ミサイルはGPSの助けを借りずに正確に標的を攻撃できるようになり、陸上だけでなく海上の標的も狙えるようになった。[27] [28]
2017年1月9日、パキスタンは水中移動式プラットフォームからバブールIIIミサイルの発射に成功した。バブールIIIは射程距離450kmで、第二次攻撃能力として使用できる。[38] [39] [40] [41]このミサイルは最終的にはアゴスタ90B級潜水艦に搭載されるように設計されていると推測されており、同潜水艦は改造されたと報告されている。[42] [43] 2018年3月29日、パキスタンはミサイルが再びテストに成功したと報告した。[44]
2021年2月11日、パキスタンは、航空電子機器と航法システムをアップグレードし、射程距離450kmの地上および海上の水上目標を攻撃する能力を備えたバブール1A巡航ミサイルの打ち上げに成功しました。[45] [46]
2021年12月21日、パキスタンは、射程距離900kmを超える国産のバブール1Bの射程距離延長版の試験に成功した。[47] [48]
バリエーション
バブール兵器システムは、パキスタン軍によって一連の派生型を経て開発された。
- バブール 1: 射程距離 700 km で開発された初期型で、2007 年 3 月 22 日に初めてテストされました。
- バブール2: バブールミサイルシリーズの2番目の派生型で、射程距離が750メートルに延長され、GPSを使用せずに地上および海軍の目標を攻撃できるように開発されました。この派生型は2016年12月14日に初めてテストされました。
- バブール3:射程距離450kmの潜水艦発射型。2017年1月9日に初試験が行われ、第二撃能力を備えている。
- バブール-1A：航続距離450kmの強化された航空電子機器とナビゲーションシステム。地上および海上の目標を高精度で攻撃できる。2021年2月11日に初テストされた。
- バブール-1B：900km以上の目標を攻撃できる射程距離の延長型。最初のテストは2021年12月21日に実施される。
バーブル3世とハルバ
2017年1月9日、パキスタンは水中移動式プラットフォームからバブールIIIミサイルの発射に成功した。射程距離は450km（280マイル）。バブールIIIは核弾頭を搭載でき、事実上パキスタンの海からの第二撃能力を確立した。 [38] [39] [40] [41]パキスタンがどの潜水艦を発射したかは不明だが、ハンゴール級潜水艦（建造中）とアゴスタ90B級潜水艦は巡航ミサイル潜水艦向けに設計されていると推測されている。[42] [43]バブールIIIの最初のテストの後、インドはこれはブラフであるとの見解を示し、インド軍部はパキスタンがいつでも簡単にブラフをかけていると信じていた。[16] 2018年3月29日、パキスタン海軍は検証と保証のための別のテストに成功し、インドのブラフの主張を否定した。[44]
同じ時期に、パキスタン海軍は、バブールの非核版対艦ミサイルであるハルバを公開した。[49]パキスタン軍のメディア部門であるISPRは、このミサイルが2018年1月3日にアズマット級ミサイル艇であるPNSヒマートから発射されたと報じた[さらなる説明が必要]。[50] [51] [52]
Harbah エクスポートバリアント
輸出用のハルバミサイルの派生型で、射程距離は 290 km です。NDS によると、このミサイルの顕著な特徴は、中間コース/ターミナル誘導システム、発射して忘れる機能、全天候型運用能力です。
