5.45×39mm

5.45×39mm
5.45×39mmカートリッジ
タイプ	ライフル
原産地	ソビエト連邦
サービス履歴
使用中	1974年～現在
使用者	ソビエト連邦/ロシア連邦、旧ソビエト連邦共和国、旧ワルシャワ条約機構
戦争	アフガニスタン戦争、グルジア内戦、第一次チェチェン戦争、第二次チェチェン戦争、ユーゴスラビア戦争、アフガニスタン戦争（2001年～2021年）、シリア内戦、2020年ナゴルノ・カラバフ紛争、ロシアのウクライナ侵攻
生産履歴
設計	1970年代初頭
バリエーション	5.45×39mm PSP
仕様
ケースタイプ	リムレス、ボトルネック
弾丸の直径	5.60 mm (0.220 インチ)
土地直径	5.40 mm (0.213 インチ)
ネック直径	6.29 mm (0.248 インチ)
肩径	9.25 mm (0.364 インチ)
ベース直径	10.00 mm (0.394 インチ)
リム直径	10.00 mm (0.394 インチ)
リムの厚さ	1.50 mm (0.059 インチ)
ケースの長さ	39.82 mm (1.568 インチ)
全長	57.00 mm (2.244 インチ)
ケース容量	1.75 cm 3 (27.0  gr H 2 O )
ライフリングツイスト	255 mm (10 インチに 1 つ) または 200 mm (7.87 インチに 1 つ)
プライマータイプ	ベルダンまたは小型ライフル
最大圧力	355.00 MPa (51,488 psi)
弾道性能
弾丸の質量/種類 速度 エネルギー 3.43 g (53 gr) 7N6 FMJ軟鋼コア 880 m/s (2,900 フィート/s) 1,328 J (979 フィートポンド) 3.43 g (53 gr) 7N6M FMJ 硬化鋼コア 880 m/s (2,900 フィート/s) 1,328 J (979 フィートポンド) 3.62 g (56 gr) 7N10 FMJ 強化貫通力 880 m/s (2,900 フィート/s) 1,402 J (1,034 フィートポンド) 3.69 g (57 gr) 7N22 AP 硬化鋼コア 890 m/s (2,900 フィート/s) 1,461 J (1,078 フィートポンド) 5.2 g (80 gr) 7U1 サブソニック サイレンサー付きAKS-74UB 303 m/s (990 フィート/s) 239 J (176 フィートポンド)
試験用バレルの長さ: 415 mm (16.3 in)、7U1の場合は200 mm (7.9 in) 出典: [1]

5.45×39mm 弾は、リムレスボトルネック中間弾です。1974年にソ連で新型AK-74用に導入されました。ソ連とワルシャワ条約機構軍では、5.45×39mm弾が徐々に7.62×39mm弾を補完し、その後、主要な軍用ライフル弾として大部分で置き換えられました。

5.45×39mm弾は、1970年代初頭にM.サベリニコフの指揮の下、ソ連の設計者と技術者のグループによって開発された。グループのメンバーは他に、LIブラフスキー、BBセミン、MEフェドロフ、PFサゾノフ、V.ボルコフ、VAニコラエフ、EEジミン、PSコロリョフがいた。5.45×39mmは、ケース容積（1.75 ml）と銃身面積（23.99 mm ² /0.2399 cm ²）の適切な比率と、比較的細長い弾丸を装填するのに十分なスペースを備えており、弾丸の直径に対して優れた空力効率と外部弾道性能を発揮できる。^[2]

5.45×39mm弾は、比較的小型で軽量、高初速の軍用弾薬への国際的な傾向の一例である。5.45×39mm、5.56×45mm NATO、中国製の5.8×42mm弾などの弾薬は、兵士が以前のより大きく重い弾薬と比較して同じ重量でより多くの弾薬を運ぶことを可能にし、有利な最大至近距離または「戦闘ゼロ」特性を持ち、比較的低いボルト推力と自由反動衝撃を生み出すため、軽量な武器設計と自動射撃の精度に有利である。^{[3] [4]}

1974年に導入されたソ連オリジナルの軍用7N6弾薬の派生型には、やや複雑な構造のフルメタルジャケット弾が装填されている。重さ3.43 g (52.9gr)、長さ25.55 mm (1.01 in)のボートテール型弾頭のジャケットは金メッキ金属で覆われている。硬化処理されていない1.43 g (22.1 gr)の鋼鉄(スチール10)のロッド貫通体コアは、薄い鉛のインレイで覆われているが、先端全体は埋められておらず、先端部には空洞が残っている。弾頭は製造工程で適切な長さに切断され、適正な重量になる。7N6は抗力を低減するためにボートテール型設計を採用しており、弾頭の基部に小さな鉛プラグが圧着されている。鉛プラグは、弾頭の先端の空気層と相まって、弾頭の重心を後方に移動させる効果を持つ。また、空洞の空間により、弾丸が固体に当たったときに先端が変形しやすくなり、偏向を誘発します。茶色のラッカー塗装されたスチール製の薬莢はベルダンプライマーで処理されています。長さは 39.37 mm (1.55 インチ) で、ちょうど 38.60 mm (1.52 インチ) の 7.62×39mm 薬莢よりもわずかに長くなっています。プライマーには銅製のカップが付いており、濃い赤色のラッカーで密封されています。発射薬は、5.56×45mm NATO弾薬に使用される WC844 火薬と燃焼特性が似ている球状火薬です。7N6 薬莢の重量は 10.75 g (165.9 gr) です。^[要出典]

テストによれば、5.45×39mm AK-74アサルトライフルの自由反動エネルギーは3.39 J (2.50 ft⋅lb)で、M16アサルトライフルの5.56×45mm NATO弾の6.44 J (4.75 ft⋅lb)、 AKMアサルトライフルの7.62×39mm弾の7.19 J (5.30 ft⋅lb)と比較して低いことが示されています。^[5]

軍用5.45×39mm弾は旧ソ連、東ドイツ、ユーゴスラビアで生産され、ブルガリア、ポーランド、ルーマニアでも生産されている。旧ソ連では、この弾薬はロシア、アルメニア、アゼルバイジャンで生産されている。^{[6] [7]} ウクライナは、2014年にロシアがルハンシク弾薬工場を接収するまでソ連の小火器弾を生産していたが、2024年に5.45×39mmの生産を再開し、5.56×45mm NATO弾の生産も開始した。^[8] カザフスタンは、 5.45×39mmを含む数種類の小火器弾の生産を計画しており、2024年に量産開始の予定である。^{[9] [10] [11]}

ソ連・アフガニスタン戦争でAK-74が使用された際、オリジナルの5.45×39mm 7N6弾は、すぐにアフガニスタンのムジャヒディーンの間で「毒弾」として知られるようになった。これは、AK-47やAKMが使用した7.62×39mm弾（先端の空気層のため）に比べて、内部組織や臓器に与えるダメージが大きかったためである。負傷した兵士は、何日も治療を受けずに放置されることも多く、抗生物質も大幅に不足していたため、壊疽などの感染症を急速に発症し、ムジャヒディーンたちはソ連が毒弾を使用していると誤解した。^{[12] [a]}

ウクライナ第59自動車化旅団に所属するチョーズン中隊の一員であるアメリカ人ジョナサン・ポケットによれば、ロシア・ウクライナ戦争の2024年4月中、ウクライナ軍は主に5.45×39mm弾を使用した。彼はいくつかの理由を挙げ、第一に、NATO標準の5.56×45mm NATO弾を発射するライフルの無秩序な寄付。一部の部隊はこれらの武器を受け取ったが、他の部隊は受け取らなかった。第二に、西側諸国からのその他の援助不足とともに、最近5.56×45mm NATO弾の寄付が不足している。第三の理由は、ウクライナがソ連の一部であったという事実である。つまり、5.45×39mm弾を発射する武器がより広く入手可能であったことを意味する。さらに、ロシア軍はそれを標準弾薬として使用している。 「ロシア軍の陣地を攻撃し、補給が必要になった場合、ロシア軍は通常5.45×39mm弾を保有している」と述べている。^[13]

5.45×39mmは1.75mL（  27gr H
₂O ) 薬莢容量。^[要出典]

CIPカートリッジの最大寸法は5.45×39mmです。^[2]

アメリカ人は肩角をα ⁄ 2 ≈ 20.3° と定義します。この薬莢の一般的なライフリング ねじれ率は 255 mm (10 インチに 1 つ)、溝 4 本、ランド径 = 5.40 mm、溝径 = 5.60 mm、ランド幅 = 2.60 mm で、プライマーの種類はベルダンまたは小型ライフルです。^{[引用が必要]}

公式のCIP（国際火器安全委員会）規定によれば、5.45×39mmは最大355.00MPa（51,488psi）のP_最大ピエゾ圧力に耐えられる。CIP規制国では、すべてのライフル薬莢コンボは、消費者への販売認定のために、この最大CIP圧力の125％で耐圧試験を受ける必要がある。つまり、CIP規制国における5.45×39mm薬莢の武器は、現在（2014年）443.80MPa（64,368psi）のPEピエゾ圧力で耐圧試験されている。^[2]

初期の弾道テストでは、高速度カメラで顕著な回転効果が実証されました。^[14]一部の西側諸国の権威者^{[誰? ]}は、この弾丸は傷害の可能性を高めるために肉体の中で回転するように設計されていると信じていました。当時、発射体のヨーイングとキャビテーションが組織損傷の主な原因であると信じられていました。回転効果は、弾丸の中空点によって引き起こされました。弾丸が標的に当たると、弾丸内のコアが前方に飛び、重心が移動して弾丸が回転します。 ^{[15] [16]} マーティン・ファクラーは、生きた豚と弾道ゼラチンを使用して AK-74 アサルトライフルの研究を実施しました。「事前設定されたテストの結果は、AK-74 の弾丸が、フルメタルケースの軍用弾薬に期待される方法で機能することを示しました。つまり、軟組織に当たったときに膨張したり破片になったりしません。」^[17]人体組織に対して行われた複数の X 線撮影がこの主張を裏付けています。負傷した四肢に発射された 7N6 の平均破片発生率は 18% でした。これは、同じテストで M193 5.56x45 を使用した場合の 57% と比較したものです。5.45 mm 弾の破片発生は、主に長骨骨折を伴う下肢の傷口で観察されました。^[18]ほとんどの臓器と組織は柔軟性が高く、発射体のヨーと空洞化によって引き起こされる一時的な空洞効果によって深刻な損傷を受けることはありませんでした。^[19] 5.45 mm 弾では、回転により 100 mm (3.9 インチ) と 350 mm (13.8 インチ) の深さで 2 回一時的な空洞が発生しました。これは、現代の 7.62×39mm 弾や (破片が発生しない) 5.56 mm 弾と同等ですが、より急速です。^[要出典]

軍用5.45×39mm弾は、軍用5.56×45mm NATO弾よりも貫通力（破片化）に優れています。^{[19] [20] [21] [22]}

ロシア国防省第三中央研究所によると、ロシア軍は長距離での5.45×39mm弾の装甲貫通力が不十分なため、改良された7.62×39mm弾への切り替えを検討する必要があるという。 ^[23]しかし、優れた貫通力を持つ7N39弾薬の開発により、この変更はまだ行われていない。

軍隊で防弾チョッキの使用が増えるにつれ、7N6標準弾の弾丸構造は貫通力を向上させるために何度も変更された。^{[12] [a]}その結果、7N6M、7N10、7N22、7N24、7N39の派生型が生まれた。^[要出典]

7N6M (M、ロシア語: Модернизированный ; Modernizirovanniyまたは「近代化」) 弾薬は 1987 年に導入されました。オリジナルの 7N6 非硬化鋼棒貫通体とは対照的に、7N6M 棒貫通体は鋼 65 で作られ、60 HRCまで硬化されています。7N6M 3.43 g (52.9 gr) ボートテール弾は、300 m で 6 mm 厚の St3 鋼板を貫通でき、80 m で 6Zh85T ボディアーマーを貫通できます。7N6(M) 弾には、弾薬の首の上に赤い識別リングがあります。米陸軍弾道研究所は、7N6(M)弾の弾道係数（G7 BC）を0.168、形状係数（G7 i ）を0.929と測定しました。これは、弾丸の直径に対して優れた空力効率と外部弾道性能を示しています。 ^{[24] [25]}弾丸は最大圧力290.00 MPa（42,061 psi）を生成するように装填されています。^[26]

アルコール・タバコ・火器及び爆発物取締局は2014年4月7日に7N6弾を「徹甲拳銃弾」に分類しており、ロシアから米国への輸入は違法となっている。^[27]

7N10 「改良貫通」弾は1992年に導入されました。7N10のボートテール弾の重量は3.60g（55.6gr）で、鋼70で作られた長くて滑らかな鋼（高炭素鋼U12A）貫通体の重量は1.80g（27.8gr）に増加し、その前の鉛プラグは廃止されました。これらの発射体の前部の空洞は、以前の7N6（M）発射体と比較して大幅に縮小されました。1994年に7N10の設計は、発射体の前部の残りの空洞を鉛で充填し、貫通体の重量を1.72g（26.5gr）に減らすことで改良され、弾丸の重量は3.62g（55.9gr）になりました。硬い標的に衝突すると、柔らかい鉛は鋼の貫通体によって横に押し出され、ジャケットが破れます。弾道係数は（G1 BC）約0.351、（G7 BC）約0.176である。7N10弾は、ロシア軍の標準軍用弾として以前の型に取って代わり、100メートルで16mm厚のSt3鋼板を貫通し、200メートルで6Zh85Tボディアーマーを貫通することができる。^[15] 7N10弾には、薬莢のネックの上に紫色の識別リングがある。7N10と7N6（M）の薬莢は実質的に同一の外部弾道特性を持ち、銃器上で同一の照準線と光学系を共有できる。^[28]弾丸は、最大圧力300.00MPa（43,511psi）になるように装填される。^[26]

1998年に導入された7N22徹甲弾は、U12A鋼でできた1.75g（27.0gr）の鋭利な鋼鉄貫通体を持ち、ジャケットを廃棄するために先端に柔らかい鉛プラグが残っている。7N22ボートテール弾の重さは3.69g（56.9gr）で、薬莢の首の上の赤い識別リングと黒い先端で識別できる。^[15]弾道係数（G7 BC）は約0.180である。^[29]弾丸は最大圧力290.00MPa（42,061psi）になるように装填されている。^[26]

1999年に導入された7N24 「超徹甲弾」には、タングステンカーバイド（硬質合金VK8）製のスタブコーンノーズ貫通体がある。7N24弾には、1.8g（27.8gr）の貫通体を含む4.15g（64.0gr）の弾丸が装填されており、銃口速度840m/s（2,756ft/s）で発射され、1,464J（1,080ft⋅lbf）の銃口エネルギーを生み出す。^[26]弾丸は、最大圧力300.00MPa（43,511psi）を生成するように装填されている。7N24弾には、薬莢の首の上に黒い識別リングがある。^[26]

2013年に導入された7N39徹甲弾は、タングステンカーバイド（92%）とコバルト（8%）の合金でできた貫通体を備えている。弾丸には1.9 g（29.3 gr）の貫通体を含む4.1 g（63.3 gr）の弾頭が装填されており、銃口初速850 m/s（2,789 ft/s）で発射され、1,481 J（1,092 ft⋅lbf）の銃口エネルギーを生み出す。弾丸は最大圧力300.00 MPa（43,511 psi）を生み出すように装填されている。7N39弾には、弾頭の首の上に黒い識別リングがある。^{[26] [30]}

さらに、曳光弾 7T3および7T3Mが開発された。7T3 量産弾の長さは 26.54 mm (1.04 in)、重量は 3.36 g (51.9 gr) であった。1976 年以降、より軽量の 3.2 g (49.4 gr)、より短い 25.32 mm (1.00 in) の弾丸が、元の弾丸の代わりとして選択された。これらの弾丸は、緑色のマークが付いた先端で識別できる。曳光弾はより短いオジバル プロファイルを持ち、7T3 弾薬の場合は 800 m (870 yd) まで燃え尽き、7T3M 弾薬の場合は 50 m (55 yd) で発火し、850 m (930 yd) まで燃え尽きる。弾丸は、最大圧力 290.00 MPa (42,061 psi) を生成するように装填されている。^[26]

2005年に採用された装甲貫通曳光弾（7BT4）も開発されました。この弾丸には、鉛で包まれた硬化工具級鋼芯を含む4.4g（67.9gr）の弾丸が装填されており、銃口速度879～895m/sで発射されます。弾頭の先端が緑色であることで識別できます。この弾丸は、5mm厚の鋼板「5P」を70メートルまで100%貫通するように作られています。^[31]

訓練用に7H3、7H3M、7Kh3の空包が 開発された。これらの弾丸には中空の白いプラスチック模造弾頭が付いている。これらの訓練用弾丸を使用する際は、銃身の銃口に空包射撃アダプターを取り付け、銃を作動させるためのガス圧上昇とプラスチック弾頭の分解補助を行う。^[32]

指導目的のために、7H4訓練用またはダミー カートリッジ (縦溝付き) が開発されました。^{[引用が必要]}

特別な目的のために、黒と緑に塗装されたメプラットとCAP（水中用カートリッジ）を備えた7U1亜音速カートリッジが開発されました。

7U1亜音速弾の重量は11 g (170 gr)で、5.2 g (80 gr)の弾丸が装填されており、銃口速度303 m/s (994 ft/s)で発射され、239 J (176 ft⋅lbf)の銃口エネルギーを生み出します。100 m (109 yd) (R ₅₀ )での射撃精度は35 mm (1.4 in)です^[26]

• 300 メートル (328 ヤード) でのR _{50 は}、射撃グループの最も近い 50 パーセントがすべて、300 メートル (328 ヤード) で指定された直径の円内に入ることを意味します。
• 1991年にロシア連邦の新型軍用小銃として採用されたAK-74Mアサルトライフルに使用されているねじれ率は200 mm（7.87インチ）です。

5.45×39mm弾はソ連が軍事用に開発したもので、この口径で民間用の武器を作ることは意図されていなかった。5.45×39mm弾がようやく民間向けに販売できるようになると、いくつかの武器メーカーが民間用にこの口径の半自動式AK-74の派生型を発売し始めた。これらの武器は、ロシアや東欧諸国製の部品と他の地域で生産された部品を組み合わせていることもある。 ^[33] 民間用の5.45×39mm武器はほんのわずかしか開発されず、市販もされていない。AK-74以外のライフルや市販品としては、東ドイツのSSG 82 ボルトアクションライフル、ロシアのCRS-98「Vepr-5、45」半自動カービン銃、サイガ半自動ライフルなどがある。2008年5月にはスミス&ウェッソンM&P15Rが発表された。これは5.45×39mm弾を使用する標準的なAR-15ライフルで、スミス＆ウェッソン社が5.56×45mm NATO弾以外の弾を使用するAR派生型ライフルとしては初の製品であった^[34]が、現在（2012年）は生産中止となっている。^{[35]米国市場向けに生産された}タボールTAR-21ライフルの民間版には、オプションで5.45×39mmへの変換キットが含まれている。^[36]

米国の弾薬メーカーであるホーナディは、公称弾道係数（G1 BC）が0.285の3.89 g（60.0 gr）ポリマー先端V-MAX弾を装填した、ポリマーコーティングされたスチールケースの5.45×39mm弾薬を生産している。^{[37] [38]}ホーナディがこの口径の製造を継続する予定があるかどうかは不明で、最後に確認されたロット番号は2021年に発表された。 WOLFパフォーマンス弾薬は、ベルダンプライムの商用5.45×39mm弾を数種類提供している。 ^[39] ロシアの弾薬メーカーであるバルナウル弾薬工場も、ベルダンプライムの商用スポーツ用および狩猟用5.45×39mm弾薬を数種類提供している。バルナウル社は、同社の5.45×39mm薬莢は最大圧力294.2MPa（41,054psi）を生成し、100メートル（109ヤード）の距離での弾丸の分散R100は25mm（1.0インチ）であると述べている_。つまり、100メートル（109ヤード）の距離では、一群の射撃がすべて上記の直径の円内に収まるということである。^[40]アメリカの銃器会社センチュリー・インターナショナル・アームズは、赤軍標準弾薬ブランドで、鋼鉄製の薬莢とバイメタル（銅/鋼）製のジャケットの弾頭を備えたウクライナ製の5.45×39mm薬莢を販売している。^{[41] [42]}ロシアの製造業者トゥーラ・アームズ・プラントは、トゥーラ弾薬カートリッジは5.45×39mm CIP規格に準拠しており、最大圧力302.7MPa（43,900psi）を生成し、季節に関係なく様々な気候や天候条件下で、-50～50℃（-58～122℉）の温度範囲で品質を維持すると述べています。^{[43] [44]}トゥーラの3.89g（60.0gr）フルメタルジャケット弾の公称弾道係数（G1 BC）は0.329で、3.89g（60.0gr）ホローポイント弾の公称弾道係数（G1 BC）は0.301です。^{[45] [46]}

2021年8月20日現在、ロシアで製造された弾薬が1991年のCBW法（ロシアのウクライナ侵攻に対する報復として）の制裁対象に追加され、上記の弾薬の大部分の米国への輸入が禁止されています。

•
  5.45×39mm 7N6(M) 薬莢 断面図
  A:弾頭ジャケット
  B:鋼鉄芯
  C:空洞
  D:鉛インレイ
  E:発射薬
•

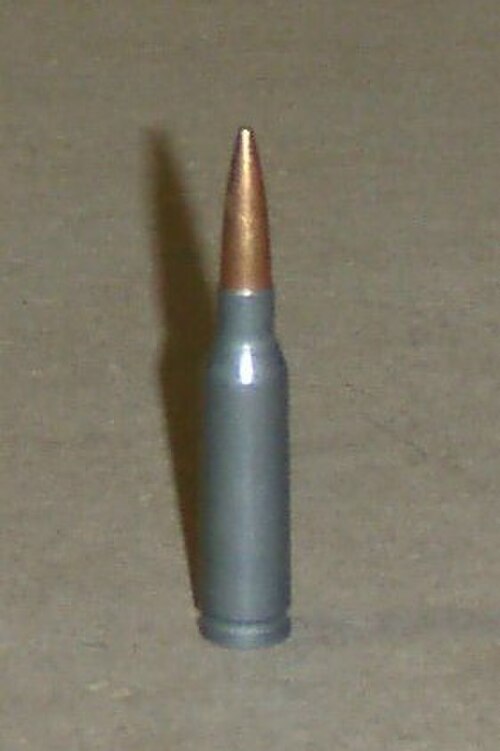

  スチール製の薬莢を備えた5.45×39mmの薬莢。
•
  マーティン・ファクラーが米軍の依頼でまとめたロシアの小火器弾薬の傷のプロファイル
