ウィグワグ（旗信号）

ウィグワグ(正式には航空電信) は、旗を 1 つ振ってメッセージを伝達する、旗信号方式の歴史的な形式です。旗式腕木信号とは異なり、2 つではなく 1 つの旗を使用し、各文字の記号は旗の位置ではなく動きで表されます。旗が大きく、動きが大きいため、腕木信号よりも遠くからでもメッセージを読み取ることができます。夜間は旗の代わりに松明を使用してメッセージを送信できます。

ウィグワグで使用される最も一般的なコードには 3 つの動作があり、アルファベットの文字を形成するために必要なのはそのうちの 2 つだけでした。これら 2 つは、それぞれ旗を左と右に振る動作、つまりウィグワギング動作でした。文字は、いくつかの動作 (要素) を順番に表示することで形成されました。モールス信号と同様に、各文字の要素の数は固定されておらず、最も一般的な文字には最短のコードが割り当てられていました。他の多くのコードが時々使用され、そのうちのいくつかは要素数が固定で、最大 4 つの異なる動作をしていました。モールス信号は、国際標準になった後、ウィグワグで使用されるようになりました。

ウィグワグシステムは、通信部隊の指揮官として米陸軍初の主任通信士官となった米陸軍外科医アルバート・J・マイヤーによって1850年代に発明された。ウィグワグは南北戦争で両陣営に広く使用され、電信に不可欠な補助手段となったため、世紀末までアメリカとヨーロッパの両方で使用され続けた。その後、長距離通信は電信によって行われ、電信が利用できない地域ではヘリオグラフによって行われた。この通信システムは、20世紀まで米海軍で使用されていた。

ウィグワグシステムは、信号手が単一の大きな旗またはその他の表示装置を異なる動きで順番に振るというものでした。夜間には、ポールのランプが使用されました。または、短距離では、信号手が小さなディスクを持っている場合があります。通常のウィグワグコードは3進法でした。つまり、表示できる3つの異なる動き（シンボル）がありました。ただし、これらのシンボルのうち2つだけが文字に使用され、主に2進法でした。3番目のシンボルは制御文字にのみ使用されました。ニュートラルポジションは、信号手が旗を垂直に頭上に動かずに保持することです。最初の動きは、信号手の右側で装置を下方に動かし、次にそれをすぐに垂直位置に戻すことによって開始されます。2番目の動きは、装置を左側に下ろし、次にそれを開始位置に戻します。3番目の動きは、信号手の前で装置を下げ、次にそれを垂直位置に戻します。^[2]

モールス信号と同様に、通常のウィグワグ信号では各文字の長さ（要素数）は固定されていません。たとえば、iは「1」とコード化されますが、dは「222」とコード化されます。^[3] 表はよく使われるウィグワグ信号を示し、図は旗の動きを示しています。^[4]これは、米国陸軍と海軍の信号を標準化するために発行された1864年7月の一般サービスコード で定義されているとおりです。 ^[5] コードの詳細と代替の4つの記号表現については、§ コードの詳細を参照してください。

ウィグワグ コードの表記は、もともと「1」が左への動き、「2」が右への動きを表すと定義されていました。つまり、表の中で「1」と「2」が出現する箇所はすべて入れ替わっています。これは、一般サービス コードが発行されたときに変更されました。左への動きは最下位の数字で表記するべきであると考えられていましたが、望遠鏡 (通常の観察方法) で見ると、画像は反転し、左と右が入れ替わっています。^[6] いくつかの現代の情報源で表されているコードでは、この以前の表記が「1」と「2」を入れ替えて示されています。^[7]

通信を開始するには、信号手は受信局が「了解」信号で応答するまで、旗を左右に連続的に振る（「注意」信号）。送信局は「了解」信号で応答し、メッセージの送信に進む。^[8] 文字​​の要素は、文字の終わりにのみ旗を休止位置に戻すことなく、すばやく実行される。^[9] 米陸軍信号マニュアルには、4つのシンボルを使用する3要素固定長コード（1866年版）や3つのシンボルを使用する3要素固定長コード（1872年版）など、いくつかの代替コードが記載されている。マニュアルには、これらのコードが実際に使用されていたという記載はない。^[10]

ウィグワグは旗式セマフォに比べて、旗が2つではなく1つしか使用されないという利点がある。 ^[11] そのため、両腕を使って旗を掲揚することができ、より大きく重い旗を使用することができる。しかし、信号手は16フィートのポールで4フィートの旗を使用するために大きな力を必要とした。微風でも困難が倍増し、雨が降ると旗が重くなる。当時の旗は現代のものよりも重く、麻^[12]や綿で作られていた。手で持つように設計された現代の大きな旗は、より軽い絹やナイロンで作られ、湿気を保持しにくい。^[13] おそらくさらに重要なのは、ウィグワグの信号要素が旗式セマフォのように位置ではなく動きで構成されていることである。動きは遠距離では位置よりも区別しやすいため、ウィグワグには距離の利点がある。

旗には色とサイズの組み合わせが7種類あった。すべて正方形の旗で、中央に異なる色の小さな正方形（幅の3分の1）があった。色は、赤の中央に白い旗、白の中央に黒い旗、白の中央に赤い旗があった。3つとも、最も一般的に使用される4フィート（120cm）サイズで製造された。白と黒の旗はより広範囲に届くように6フィート（180cm）サイズがあり、白と赤の旗は2フィート（60cm）サイズだった。^[14] 旗の大きさと色は、照明条件と距離に応じて選択された。白旗が最も一般的で、暗い背景に対して使用された。明るい背景やさまざまな背景に対しては、赤旗の方が効果的で、海上でも使用された。^[15] 黒旗は雪の背景に使用された。^[16]アクションフラッグ と呼ばれる2フィートの旗は、信号手が敵の攻撃から身を隠す必要がある場合や、目立たないように信号を送りたい場合に使用されました。^[17] 各旗には、掲揚端に沿っていくつかの紐やテープが縫い付けられていました。これらは、旗を4つのセクションに分かれた支柱に固定するために使用され、各セクションは4フィートの長さで、結合用のフェルールが取り付けられていました。^[18]

円盤の直径は 12 ～ 18 インチ (30 ～ 46 cm) で、キャンバス地の表面が金属または木製のフレームでできていました。重い旗よりも扱いやすく、昼間の通信に別の方法を提供しました。ライトは、棒に取り付けられた灯油ランタンでした。2 つ目の「足元灯」は、信号手の前の地面に、固定された参照点として置かれ、受信者がランタンの動きを追跡しやすくしました。^[19] 30 倍の望遠鏡は、ウィグワグ キットの標準部品でした。これは、旗手と一緒に信号手が使用し、最大 20 マイル離れた遠隔局からの信号を読みました。^[20]

ウィグワグシステムは、近接戦闘の時代と現代の長距離兵器の時代との間の軍事通信の歴史におけるギャップを埋めた。1860年代には、ラジオや電話通信はまだ発明されておらず、電気電信は確立されていたものの、まだ初期段階にあった。後者を戦場でどのように使用できるかはまだ検討中であり、軍事用に耐久性を高めたポータブル機器は10年代初頭には利用できなかった。ウィグワグは、使いやすく、速達よりも速く信頼性の高い方法を提供した。^[21]第一次世界大戦 が始まる頃には、近代兵器の射程距離と精度のために旗信号は前線で使用するには危険すぎたため、より洗練された技術が利用可能になった。^[22]

ウィグワグシステムは、1850年代にアメリカ陸軍の軍医アルバート・J・マイヤー少佐によって発明された。マイヤーはアレクサンダー・ベインの電信コードからインスピレーションを得たが、最終的に使用されたコードポイントはベインのものとは異なっていた。1843年に発明されたベインコードは、発明者の化学印刷電信で使用されていたもので、モールス信号に似た一点鎖線コードであった。マイヤーは、1847年の卒業直後に電信技師として働いていたときにこのコードに出会った。1851年、マイヤーは医学博士号の論文として「聾唖者のための新しい手話」を執筆した。この出版物でマイヤーは、手や頬をたたくことによる聾者とのコミュニケーションの基礎としてベインコードを使用した。あるいは、その人が接触しているテーブルをたたくことでもメッセージを渡すことができた。1854年、マイヤーは軍に軍医助手として入隊し、テキサスに配属された。テキサスで、彼は聴覚障害者との仕事を基に、軍隊用のウィグワグ旗やトーチコードのアイデアを考案しました。^{[24]マイヤーはまた、}ネイティブアメリカンの手信号や煙信号の特徴を彼のシステムに 取り入れました。 ^[25]

1856年、テキサス州フォート・ダンカンに駐留していたマイヤーは、当時の陸軍長官ジェファーソン・デイヴィスに信号システムを提案する手紙を書いた。陸軍工兵隊長ジョセフ・ギルバート・トッテンも支持したが、提案の詳細が欠けていたため、聞き入れてもらえなかった。1857年、トッテンは新しい陸軍長官ジョン・B・フロイドに再度提案した。1859年、ロバート・E・リー率いる審査委員会がこの提案を検討したが、用途は限られていると判断された。委員会はこれを運用には移さなかったが、マイヤーにテストの継続を許可した。マイヤーは4月からこれらのテストを実施し、最初はバージニア州フォート・モンローで、後にニューヨークとワシントンで実施した。^[26]

マイヤーはフロイドの支持を得て、陸軍参謀に通信士官という新しいポストを設け、自らがそのポストに就くことを提案した。1860年2月、マイヤーはジェファーソン・デイヴィス委員長の下、上院軍事委員会で公聴会を開き、同委員会は同システムの導入を支持した。デイヴィスは議会に信号士官ポストの設置が持ち込まれた際、これに反対した。信号システムの使用は望んでいたが、信号士官ポストの設置が新しい部署（後の通信部隊）の設置につながることを恐れたからである。デイヴィスの反対は無視され、マイヤーは通信士官に任命され、1860年6月に少佐に昇進した。^[27] マイヤーは1860年に特許を申請し、位置（旗式セマフォなど）ではなく動き（ウィグワグなど）に基づくすべての信号システムの権利を主張した。特許は1861年1月に付与された。^[28]

このシステムが初めて実際に使用されたのは、1860年にニューメキシコ管区でナバホ族に対する作戦のときだった。マイヤーはエドワード・キャンビー少佐の下で勤務したが、キャンビー少佐は通信部隊の編成を強く支持し、すべての士官を訓練するというマイヤーの提案よりも効率的だと考えた。ナバホ戦争は1861年2月に終わったが、同時に南北戦争が始まった。この時点まで、マイヤーは所属部隊の兵士を一時的に通信兵として割り当てられていたが、多くの場合は不本意だった。これは大規模な戦争には非現実的であり、マイヤーはキャンビーの専用通信兵団の構想を強く主張した。ワシントンでは多くの人がこの構想に反対し、通信兵団は1863年3月3日まで正式に発足しなかったが、通信兵団は非公式に「通信兵団」と呼ばれていた。マイヤーは大佐の階級で指揮を執った。^[29]

ウィグワグは南北戦争の通信部隊の兵士たちによって広く使用され、^[30]電信の必須の補助手段となった。^[31]ウィグワグが戦闘で初めて使用されたのは、 1861年の第一次ブルランの戦いで、南軍のエドワード・ポーター・アレクサンダー中尉（マイヤーの元教え子） によるものだった。[ ^{32 ]} この時の信号手は、北軍が南軍の側面を回ろうとしていることを報告するという重要な機能を果たした。^[34] マイヤーはもともと、このアイデアを1人で持ち運べる軽量の移動式システムとして推進していた。 ^[35]信号手の一般的な仕事は、砲弾の落下を報告する前線観測員として機能することだった。^[36] 戦争が進むにつれて、より本格的な放送局が建設された。中には高さ100フィートを優に超える巨大な塔も建てられた。^[37] 写真に写っているコブズヒルの塔は、1864年6月にアポマトックス川沿いに建てられた。 ^[38] 可能な限り、既存の構造物が使用された。木の中に局を建てることは一般的であり、教会の尖塔がよく使用された。^[39] 少なくとも北軍側では、このシステムは本物の通信ネットワークの性質を帯びていた。^[40] 南軍は、ウィグワグで最初に戦場に出たにもかかわらず、北軍は動きが遅かったため、同じ規模のネットワークを構築することに成功することはなかった。南軍通信部隊には、単に同じ規模の資源が与えられなかったのだ。^[41]

旗掲揚所が存在するだけで、敵にとっては問題を引き起こす可能性がある。アレクサンダーは回想録の中で、リトルラウンドトップの信号所を「あのみじめな小さな信号所」と呼んでいる。なぜなら、彼は兵士や砲兵が監視されるのを避けるために遠回りをしなければならなかったからである（1863年のこの時、アレクサンダーはもはや信号部隊とは関係がなく、ゲティスバーグの戦いで砲兵を指揮していた^{[42] ）。南軍は1863年の}ピケットの突撃の際を含め、何度かこの陣地を奪取しようとしたが失敗した。この戦闘中、北軍の守備兵の一人であるデイビス・E・キャッスル大尉は、旗手が旗を持って撤退した後もシーツで信号を送り続けた^{[43] 。コブズヒルの塔は125フィートの高さがあり、南軍の動きがよく見えたため、砲台を特に破壊するために配置した。しかし、破壊は失敗し、塔は}ピーターズバーグが北軍に陥落する まで使われ続けた。 ^[44]

信号手は海軍と陸軍の通信を維持するために船に配属されることもあった。大規模な作戦では船同士の通信にも使われることがあった。信号手は船のマストの高い位置に配置された。これは特にビックスバーグ作戦やポートハドソンの包囲戦などミシシッピ川に関わる作戦でよく見られた。^[45]

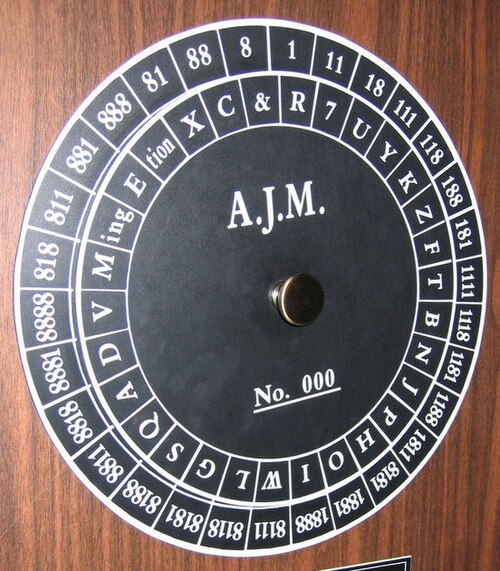

南軍にウィグワグ暗号を解読できる人員がいたという事実は、北軍にとって問題だった。安全上の懸念から、重要なメッセージを旗信号で送ることを躊躇した。ダニエル・バターフィールド将軍は、ポトマック軍に信号を一切使わないよう命令するほどだったが、通信司令官ベンジャミン・F・フィッシャーはこれに大いに懸念した。この問題を克服するため、通信部隊はメッセージを暗号化する暗号ディスクを作成した。南軍はこの暗号を解読することはなかったと考えられている。^[46] 北軍は、少なくとも1864年まで、南軍旗信号を読み取ることができ、その事実はマイヤーの後任の通信部隊長ウィリアム・J・L・ニコデムスがパンフレットで公表するまでは、発見されなかった。ニコデムスは、この安全違反の罪で1864年12月に解雇され、フィッシャーが後任となった。^[47]

マイヤーは、彼が作成したマニュアルではウィグワグという言葉を使用していませんでした。彼はこのシステムを航空信号^[48]または航空電信^[49]と呼んでいました。 このシステムは、訓練を受けていない観察者から見た旗の明らかにランダムな動きのためにウィグワグと呼ばれるようになりました。^[50]

•
  リッチモンドに対する作戦で使用された高さ130フィートのウィグワグタワー^[51]
•
  リッチモンドに対する作戦で使用された125フィートのウィグワグタワー^[52]
•
  リッチモンドのアメリカ船のマストに取り付けられたウィグワグステーション^[53]
•
  ワシントン近郊のウィグワグ駅^[54]
•
  ポトマック川上流の木にあるウィグワグステーション^[55]

南北戦争はウィグワグ使用のピークだったが、旗信号手を使った他の作戦もいくつかあり、主にネイティブアメリカンに対してのものだった。信号隊は、 1865年にワイオミング州とモンタナ州で行われたパウダーリバー遠征で、パトリック・E・コナー将軍に同行した。信号手は部隊の縦列間の通信を維持するために使用された。^{[56]この作戦は、}ボーズマン・トレイルでの襲撃と移動の妨害に対する報復として、スー族、シャイアン族、アラパホ族 に対する懲罰遠征だった。[ ⁵⁷ ]この遠征は、異なる方向から接近する3つの別々の縦列からなる大規模な作戦だった。^[58]

ウィグワグはヨーロッパのいくつかの国、特にアフリカ植民地戦争でイギリスに採用された。南アフリカのボーア戦争では広く使われた。モールス信号が国際標準になると、イギリスはウィグワグ信号にマイヤー信号を使うのをやめ、代わりに旗の動きで点と長点を示すモールス信号を使った。フランスではそれに少し手を加えて、点には旗1本、長点には旗2本を使った。^[59]

南北戦争がまだ続いている間にも、電信が旗信号に取って代わり始めていた。これは、おそらく、米軍電信隊と通信隊の指導者が異なっていたために、思ったほど急速には起こらなかった。マイヤーは軍電信隊を吸収しようと何度も試みたが、政治的対立、特にマイヤーと軍電信隊の民間人トップ、アンソン・ステージャーとの対立のために失敗した。このため、戦略的通信と戦術的通信の間に明確な区別が形成されるのが妨げられた。賢明にも、戦術部門である通信隊は電信技術に完全にアクセスできるべきであったが、ステージャーはこれを阻止しようとした。^[60] それでも、マイヤーは電信と旗信号の組み合わせを搭載した電信列車（つまり、貨車の列車であり、鉄道機関車ではない）を運行することができた。当初の案では列車にモールス信号機を使用する予定だったが、訓練を受けたモールス信号機オペレーターがマイヤーのもとにいなかったため、契約業者のヘンリー・J・ロジャースはモールス信号機のキーと音響器を、読み書きのできる人なら誰でも操作できる、彼自身の設計による円形のアルファベットとポインターに取り替えた。さらに、動力源として酸性電池を、ジョージ・W・ビアズリーが発明した手回し発電機に取り替えた。^[61] これらの変更により現場での使用は容易になったが、重大な欠点もあった。ロジャースのアルファベット方式では伝送速度が遅くなり、ビアズリーの発電機は短距離しか送れなかった。これらの問題により、通信部隊は設備の優れた軍用電信部隊に回線を引き渡さなければならないこともあった。 1863年のチャンセラーズヴィルの戦いでこれらの問題が明らかになった後、マイヤーは広告を通じてモールス信号機オペレーターを募集しようとした。しかし、これは権限を超えたとしてマイヤーを解雇し、ニコデモスに交代させる結果となった。通信部隊が電信を完全に導入することができなかったため、旗信号は戦争中ずっと広く使用され続けました。^[62]

マイヤーのコードは、1886年に旗信号にモールス信号が使われるまで米国で使われ続けた。^[63] 1896年以降に再び使われ始めたが、^[50] 1912年に国際モールス信号がすべての視覚信号に義務付けられると正式に廃止された。矛盾したことだけれど、アメリカのモールス信号は陸軍の電信線には義務付けられたのに、無線電信には義務付けられなかった。^[64] ウィグワグ方式は、短距離では旗腕木信号に、電信が利用できない地域では長距離ではヘリオグラフに取って代わられた。 1886年にネルソン・A・マイルズがアパッチ族に対する作戦の指揮権を引き継いだ後、ヘリオグラフはアリゾナ州とニューメキシコ州で広く使われた^。[65] 条件が良ければ、ヘリオグラフは50マイルもの距離を伝送できた。これは旗信号で達成できる距離をはるかに超える。^[66]

数字は数字だけでなく制御信号も表すことができる。数字はローマ数字やアルファベットの最初の10文字で送信することもできる。^[70]

標準ウィグワグコードの別の表現では、4つのシンボル（および制御文字の5番目のシンボル）が使用される。このコードは、実行方法が一般サービスコードと同一である。つまり、観察される信号には違いがなく、記述された表記法のみが異なる。^[72] 違いは、この表現では、文字内の準備位置で一時停止してはならないことが明示的に示されていることである。Myerの1872年のマニュアルには、このバージョンのコードは米国陸軍で使用されたが、一般サービスコードに置き換えられたと記載されている。^[73]

動作「3」は、旗が信号手の右側の地面に置かれている状態から始まり、直立した開始位置から始まるわけではない。したがって、この動作は、旗が右側にある状態で終わる動作、つまり「2」または「4」にのみ続くことができる。同様に、左から始まる「4」は、「1」または「3」にのみ続くことができる。^[75] たとえば、一般サービス コードの「C」は「121」とコード化されており、「左-右-左」である。このコードでは「234」とコード化されており、これは準備位置から左への動作 (「2」) であり、続いて左から右への動作 (「3」) が続き、続いて右から左への動作 (「4」) である。これらを組み合わせると、一般サービス コードと同じ「左-右-左」の動作になる。文字の終わりに達したので、次の文字のために準備位置に戻ることが暗示される。
