| スバルCBエンジン | |
|---|---|

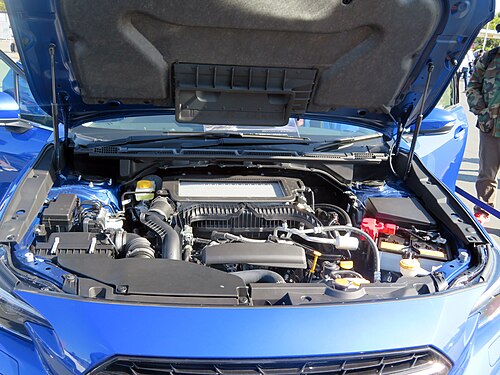

 レヴォーグのCB18（2020年10月） | |
| 概要 | |
| メーカー | スバル |
| 生産 | 2020年現在 |
| レイアウト | |
| 構成 | フラット4 |
| 変位 |
|
| シリンダーボア |
|
| ピストンストローク | 88 mm (3.46 インチ) |
| バルブトレイン | DOHC 4バルブx 気筒AVCS付き |
| 圧縮比 | 10.4:1 |
| 燃焼 | |
| ターボチャージャー | はい |
| 燃料システム | 燃料噴射 |
| 燃料の種類 | ガソリン |
| 冷却システム | 水冷式 |
| 出力 | |
| 出力 | 177 PS (130 kW; 175 馬力) |
| トルク出力 | 300 N·m (221 ポンド·フィート; 31 kg·m) |
| 年表 | |
| 前任者 | FB、FA（斜めに分割） |
スバルCB エンジンは、スバル自動車に搭載されているガソリン ボクサー 4 エンジンです。第 1 世代 ( EA、1966–94)、第 2 世代 ( EJ、1989–2021)、第 3 世代 ( FB / FA、2010/2012–現在) に続く、スバル ボクサー エンジンの第 4 世代です。
概要
CBエンジンは、2020年8月に第2世代レヴォーグで初めて導入されました。[1] [2]スバルによると、CBはコンセントレーション/コンパクトボクサーの略です。[3]これはスバルの第4世代ボクサーエンジンファミリーです。[4]以前のFBシリーズと比較すると、CBは短く、ボアピッチ（隣接するシリンダー間の中心線から中心線の間隔）は113.0mmから98.6mm（4.45インチから3.88インチ）に減少し、クランク全長は350.5mmから315.9mm（13.80インチから12.44インチ）に減少しました。[5]
スバルエンジンでは初めて、シリンダーボアの中心線がクランクシャフトの軸と交差せず、代わりに8 mm（0.31インチ）のクランクオフセットが設けられています。このオフセットにより、ピストンの下降ストローク中の摩擦が低減されます。過剰空気比（λ） 2のリーンバーン燃焼の採用により、全体的な熱効率は40％です。 [5]インジェクターは、リーン混合気が確実に点火するように、燃焼室の中央のスパークプラグの隣に配置されています。小型のシングルスクロールターボチャージャーが装備され、充電空気量を維持し、スロットルレスポンスを向上させました。[5]
CBエンジンのコネクティングロッドは、第2世代のEJエンジンと同様に水平に分割されています[3] 。 [5] [6]第3世代FB / FAコネクティングロッドは、エンジンの幅を広げずにピストンストロークを長くするために斜めに分割されています[7]（オフセットコネクティングロッドまたは非対称コネクティングロッドとも呼ばれます）[8]が、水平に分割されたコネクティングロッドの方が強度があります。[3]
CB18
このシリーズの最初のエンジンはCB18と命名され、1.8リッターデュアルオーバーヘッドカム16バルブエンジンで、ガソリン直噴とターボチャージャーを備えたデュアルAVCSを備えています。 [9]前世代のレヴォーグで使用されていたFB16と比較して、CB18は燃費（CB18では16.6 km/L（39 mpg‑ US ）、FB16では16.0 km/L（38 mpg ‑US、ともにJC08モード））とトルク（CB18では300 N⋅m（31 kg⋅m; 220 lb⋅ft）、FB16では250 N⋅m（25 kg⋅m; 180 lb⋅ft））が向上しています。さらに、CB18はより低いエンジン回転数で最大トルクを達成します。[5] CB18のエンジン重量はFB16に比べて14.6kg（32ポンド）軽量化された。[5]
2020年10月、スバルはCB18を日本市場向けの第5世代スバルフォレスターの最上級グレード「スポーツ」にも搭載すると発表しました。フォレスターの他のモデルにはマイルドハイブリッドのFB20D e-BOXERが搭載されています。[10]
CB18エンジンは日本市場向けのスバルレガシィアウトバックにも搭載されている。[11] [12]
2022年4月、スバルはCB18エンジンのセンサーに不具合があることが発覚し、フォレスター、アウトバック、レヴォーグの生産を中止せざるを得なくなった。[13]
- CB18仕様
- 排気量: 1,795 cc (1.8 L) DOHC、ターボチャージャー付き
- ボア×ストローク: 80.6 mm × 88 mm (3.17 インチ × 3.46 インチ)
- 圧縮比: 10.4:1
- 出力: 177 PS (130 kW; 175 hp)、5,200～5,600 RPM
- トルク: 1,600～3,600 RPMで300 N⋅m (31 kg⋅m; 221 lb⋅ft)
- CB18アプリケーション
- 2021年現在 JDMスバル レヴォーグ(VN5)
- 2021年現在 JDMスバル フォレスター(SK5)
- 2021年現在 JDMスバル レガシィ アウトバック(BT5)
