単側波帯変調

無線通信において、単側波帯変調( SSB ) または単側波帯抑圧搬送波変調( SSB-SC ) は、音声信号などの情報を無線で送信するために使用される変調の一種です。振幅変調の改良版であり、送信機の電力と帯域幅をより効率的に使用します。振幅変調は、元のベースバンド信号の最大周波数の 2 倍の帯域幅の出力信号を生成します。単側波帯変調では、この帯域幅の増加と搬送波での電力の浪費を回避できますが、デバイスの複雑さが増し、受信機での調整が難しくなります。

無線送信機は、特定の周波数の無線周波数(RF) 信号、つまり搬送波を、放送する音声信号と混合することによって機能します。AM 送信機では、この混合は通常、最終 RF 増幅器 (高レベル変調) で行われます。低電力で混合してから線形増幅器で増幅する方法はあまり一般的ではなく、効率もはるかに低くなります。どちらの方法でも、搬送周波数で強い信号が生成され、入力信号の最大周波数だけ搬送周波数の上下に広がる周波数で弱い信号が生成されます。したがって、結果として得られる信号のスペクトルの帯域幅は、元の入力音声信号の最大周波数の 2 倍になります。

SSB は、元の信号全体がこれらの「サイドバンド」のそれぞれにエンコードされているという事実を利用します。優れた受信機は上側または下側サイドバンドのいずれかから元の信号全体を抽出できるため、両方のサイドバンドとキャリアを送信することは必須ではありません。送信信号からキャリアと 1 つのサイドバンドを除去する方法はいくつかあります。この 1 つのサイドバンド信号は、AM ^{[1] [2]}と同様に最終増幅段で高レベルで生成できます が、通常は低電力レベルで生成され、線形増幅されます。線形増幅の効率が低いため、キャリアと 1 つのサイドバンドを除去することで得られる電力の利点が部分的に相殺されます。それでも、SSB 送信では利用可能なアンプのエネルギーをかなり効率的に使用し、同じ電力出力でより長い距離の送信が可能です。さらに、占有スペクトルはフルキャリア AM 信号の半分未満です。

SSB 受信には、安価な AM 受信機をはるかに超える周波数安定性と選択性が必要であるため、放送局ではほとんど使用されていません。高価な受信機がすでに一般的に使用されているポイントツーポイント通信では、送信されているサイドバンドを受信できるように受信機を調整できます。

SSB変調に関する最初の米国特許出願は、1915年12月1日にジョン・レンショウ・カーソンによって提出されました。^[3]米国海軍は第一次世界大戦の前に無線回線でSSBの実験を行っていました。^{[4] [5] SSBは、1927年1月7日にニューヨークとロンドン間の}長波大西洋横断公衆無線電話回線で初めて商用サービスに入りました。高出力SSB送信機はニューヨーク州ロッキーポイントとイギリスのラグビーに設置されていました。受信機はメイン州ホールトンとスコットランドのクーパーの非常に静かな場所に設置されました。^[6]

SSB は、周波数分割多重(FDM)と呼ばれる技術の一部として、長距離 電話回線でも使用されていました。FDM は、1930 年代に電話会社によって開発されました。この技術により、 L キャリアなどの単一の物理回線で、多数の同時音声チャネルを送信できるようになりました。SSB では、チャネル間の間隔は (通常) わずか 4,000  Hzですが、公称 300 Hz ～ 3,400 Hz の音声帯域幅が提供されます。

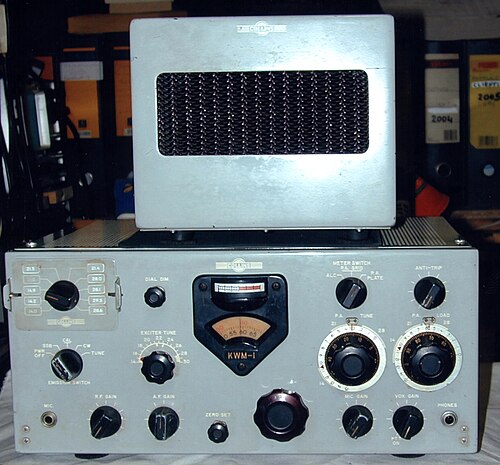

アマチュア無線家は第二次世界大戦後にSSBの本格的な実験を始めました。^[7]戦略航空軍は1957年に航空機の無線規格としてSSBを確立しました。^[8]それ以来、SSBは長距離音声無線通信の事実上の標準となっています。

単側波帯は、ベースバンド波形の 1 つが独立したメッセージではなく、他の波形から派生した特殊なケースでは、直交振幅変調(QAM)の数学的形式を持ちます。

ここではメッセージ（実数値）、はそのヒルベルト変換、 は無線搬送周波数です。^[9]${\displaystyle s(t)\,}$${\displaystyle {\widehat {s}}(t)\,}$${\displaystyle f_{0}\,}$

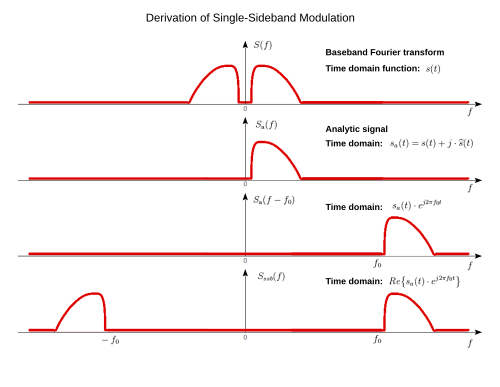

この式を理解するには、情報を失うことなく、複素数値関数の実部として表現することができます。 ${\displaystyle s(t)}$

${\displaystyle s(t)=\operatorname {Re} \left\{s_{\mathrm {a} }(t)\right\}=\operatorname {Re} \left\{s(t)+j\cdot {\widehat {s}}(t)\right\},}$

ここで、 は虚数単位を表します。  はの解析的表現であり  、 の正の周波数成分のみで構成されることを意味します。 ${\displaystyle j}$${\displaystyle s_{\mathrm {a} }(t)}$${\displaystyle s(t),}$${\displaystyle s(t)}$

${\displaystyle {\frac {1}{2}}S_{\mathrm {a} }(f)={\begin{cases}S(f),&{\text{for}}\ f>0,\\0,&{\text{for}}\ f<0,\end{cases}}}$

ここで、およびはそれぞれおよびのフーリエ変換である。  したがって、周波数変換された関数には、の片側のみが含まれる。  また、正の周波数成分のみを持つため、その逆フーリエ変換は、の解析的表現である。${\displaystyle S_{\mathrm {a} }(f)}$${\displaystyle S(f)}$${\displaystyle s_{\mathrm {a} }(t)}$${\displaystyle s(t).}$${\displaystyle S_{\mathrm {a} }\left(f-f_{0}\right)}$${\displaystyle S(f).}$${\displaystyle s_{\text{ssb}}(t):}$

${\displaystyle s_{\text{ssb}}(t)+j\cdot {\widehat {s}}_{\text{ssb}}(t)={\mathcal {F}}^{-1}\{S_{\mathrm {a} }\left(f-f_{0}\right)\}=s_{\mathrm {a} }(t)\cdot e^{j2\pi f_{0}t},\,}$

この式の実数部は情報の損失を引き起こしません。オイラーの公式を展開する  と、式1  が得られます。 ${\displaystyle e^{j2\pi f_{0}t},\,}$

${\displaystyle {\begin{aligned}s_{\text{ssb}}(t)&=\operatorname {Re} \left\{s_{\mathrm {a} }(t)\cdot e^{j2\pi f_{0}t}\right\}\\&=\operatorname {Re} \left\{\,\left[s(t)+j\cdot {\widehat {s}}(t)\right]\cdot \left[\cos \left(2\pi f_{0}t\right)+j\cdot \sin \left(2\pi f_{0}t\right)\right]\,\right\}\\&=s(t)\cdot \cos \left(2\pi f_{0}t\right)-{\widehat {s}}(t)\cdot \sin \left(2\pi f_{0}t\right).\end{aligned}}}$

をコヒーレント復調して回復する方法はAM と同じです。つまり、  とローパスを乗算して、周波数 付近の「2 倍周波数」成分を除去します。復調搬送波の位相が適切でない場合 (ここではコサイン位相)、復調信号は と の線形結合になりますが、これは通常、音声通信では許容されます (復調搬送波周波数が適切でない場合、位相は周期的にドリフトしますが、これも周波数誤差が十分に小さい場合は音声通信では通常許容されます。アマチュア無線家は、不自然な音程シフト効果を引き起こすさらに大きな周波数誤差を許容することがあります)。 ${\displaystyle s_{\text{ssb}}(t)}$${\displaystyle s(t)}$${\displaystyle \cos \left(2\pi f_{0}t\right),}$${\displaystyle 2f_{0}}$${\displaystyle s(t)}$${\displaystyle {\widehat {s}}(t)}$

${\displaystyle s(t)}$は複素共役の実部として復元することもできます。これは の負の周波数部分を表します。が負の周波数を持たないほど大きい 場合、積は別の解析信号であり、その実部は実際の下側波帯透過です。${\displaystyle s_{\mathrm {a} }^{*}(t),}$${\displaystyle S(f).}$${\displaystyle f_{0}\,}$${\displaystyle S\left(f-f_{0}\right)}$${\displaystyle s_{\mathrm {a} }^{*}(t)\cdot e^{j2\pi f_{0}t}}$

${\displaystyle {\begin{aligned}s_{\mathrm {a} }^{*}(t)\cdot e^{j2\pi f_{0}t}&=s_{\text{lsb}}(t)+j\cdot {\widehat {s}}_{\text{lsb}}(t)\\\Rightarrow s_{\text{lsb}}(t)&=\operatorname {Re} \left\{s_{\mathrm {a} }^{*}(t)\cdot e^{j2\pi f_{0}t}\right\}\\&=s(t)\cdot \cos \left(2\pi f_{0}t\right)+{\widehat {s}}(t)\cdot \sin \left(2\pi f_{0}t\right).\end{aligned}}}$

2 つのサイドバンド信号の合計は次のようになります。

${\displaystyle s_{\text{usb}}(t)+s_{\text{lsb}}(t)=2s(t)\cdot \cos \left(2\pi f_{0}t\right),\,}$

これは、キャリア抑制型ダブルサイドバンドAM の典型的なモデルです。

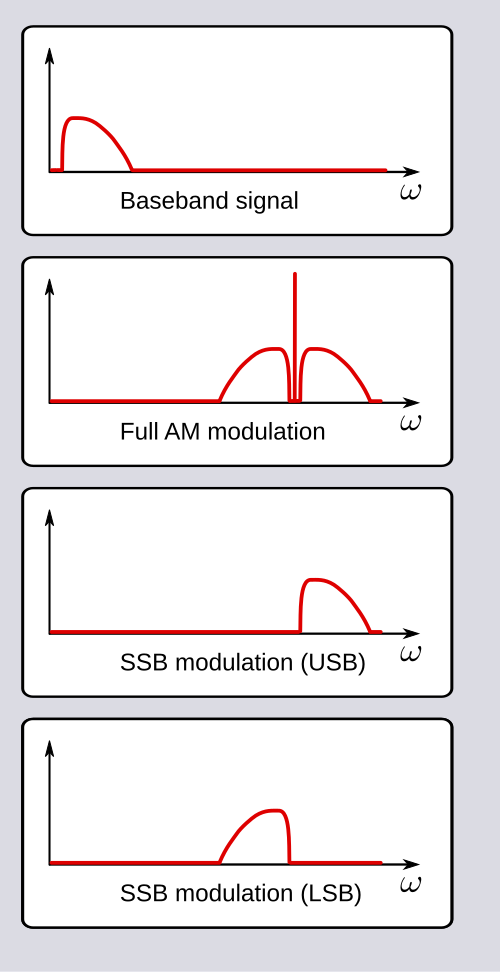

SSB 信号を生成する方法の 1 つは、フィルタリングによってサイドバンドの 1 つを除去し、高周波数のサイドバンドである上側サイドバンド( USB ) か、あまり一般的ではないが低周波のサイドバンドである下側サイドバンド( LSB ) のみを残すことです。ほとんどの場合、搬送波は削減されるか完全に除去 (抑制) され、完全に単側波帯抑制搬送波( SSBSC )と呼ばれます。通常のAM信号の場合と同様に、両方のサイドバンドが対称であると仮定すると、プロセス中に情報が失われることはありません。最終的な RF 増幅が単側波帯に集中するため、有効出力は通常の AM よりも大きくなります (搬送波と冗長側波帯は、AM 送信機の出力の半分以上を占めます)。SSB は使用する帯域幅と電力が大幅に少ないですが、標準 AM のような単純なエンベロープ検出器では復調できません。

RVL ハートレーにちなんで名付けられたハートレー変調器として知られる別の生成方法では、位相調整を使用して不要な側波帯を抑制します。この方法で SSB 信号を生成するには、動作帯域幅内の任意の単一周波数に対して相互に 90° 位相がずれた元の信号の 2 つのバージョンを生成します。次に、これらの信号のそれぞれが、相互に 90°位相がずれた搬送波 (1 つの周波数) を変調します。結果として得られた信号を加算または減算すると、下側または上側側波帯信号が生成されます。このアプローチの利点は、SSB 信号の解析式を使用できることです。この解析式を使用して、SSB の同期検出などの効果を理解できます。

ベースバンド信号は広範囲の周波数を含んでいるため、単に遅延させるだけでは90度位相をずらすことはできません。アナログ回路では、広帯域90度位相差ネットワーク^{[10]が使用されます。この方法は}真空管ラジオの時代には人気がありましたが、その後、調整が不十分な市販の実装により評判が悪くなり、この方法を使用した変調は、自作やDSPの分野で再び人気を集めています。ヒルベルト変換を利用してベースバンドオーディオを位相シフトするこの方法は、デジタル回路で低コストで実行できます。

もう一つのバリエーションであるウィーバー変調器^[11]は、ローパスフィルタと直交ミキサーのみを使用し、デジタル実装では好まれる方法です。

Weaver の方法では、まず、対象帯域がゼロを中心とするように変換されます。これは概念的には、音声帯域の中央の周波数で複素指数を変調することによって行われますが、その周波数 (たとえば 2 kHz) で直交正弦波および余弦波変調器のペアによって実装されます。次に、この複素信号または実数信号のペアは、ローパス フィルター処理されて、ゼロを中心としない不要な側波帯が除去されます。次に、ゼロを中心とする単側波帯複素信号は、別の直交ミキサーのペアによって、必要な中心周波数に実数信号にアップコンバートされます。 ${\displaystyle \exp(j\omega t)}$

従来の振幅変調信号は、搬送信号と 2 つの同一の側波帯を含んでいるため、電力と帯域幅が無駄であると考えられます。そのため、SSB 送信機は一般に搬送信号の振幅を最小限に抑えるように設計されています。送信信号から搬送波が除去されると、抑制搬送波SSBと呼ばれます。

しかし、受信機が送信された音声を歪みなく再生するには、送信機とまったく同じ周波数に合わせる必要があります。実際にはこれを実現するのは難しいため、SSB 送信は不自然に聞こえ、周波数の誤差が大きいと聞き取りにくくなります。これを修正するには、元の搬送波信号を少量送信して、送信された搬送波と同期するために必要な回路を備えた受信機が音声を正しく復調できるようにします。この送信モードは、縮小搬送波単側波帯と呼ばれます。

場合によっては、信号の帯域幅を縮小しながらも、単純な AM 受信機との互換性をある程度維持することが望ましいことがあります。これは、通常またはわずかに縮小した搬送波で単側波帯を送信することで実現できます。このモードは、互換 (またはフル キャリア) SSBまたは振幅変調等価 (AME)と呼ばれます。一般的な AME システムでは、高調波歪みは 25% に達することがあり、相互変調歪みは通常よりもはるかに高くなることがありますが、エンベロープ検出器を備えた受信機で歪みを最小限に抑えることは、理解可能なオーディオを生成できるようにすることよりも一般的には重要ではないと考えられています。

2 つ目の、おそらくより正確な「互換シングル サイドバンド」(CSSB) の定義は、振幅および位相変調の形式を指し、キャリアは、主にキャリア項より上または下にある一連のサイドバンドとともに送信されます。信号の生成には位相変調が存在するため、エネルギーはキャリア項から除去され、アナログ周波数変調で発生するのと同様に、サイドバンド構造に再分配されます。位相変調器とエンベロープ変調器に供給される信号は、互いに 90° 位相シフトされます。これにより、情報項が互いに直交します。送信される情報のヒルベルト変換は、1 つのサイドバンドの建設的加算と反対側のプライマリ サイドバンドのキャンセルに使用されます。位相変調が使用されるため、高次の項も生成されます。これらの高次の項のほとんどの影響 (振幅) を軽減するために、いくつかの方法が採用されています。1 つのシステムでは、位相変調された項は、実際にはキャリア レベルの値と位相シフトされたオーディオ/情報項の対数です。これにより、理想的な CSSB 信号が生成されます。この信号では、低変調レベルでは、キャリアの片側の 1 次項のみが優勢です。変調レベルが増加すると、キャリア レベルは低下しますが、2 次項の振幅は大幅に増加します。100% エンベロープ変調の時点では、キャリア項から 6 dB の電力が除去され、2 次項の振幅はキャリア項と同一になります。1 次サイドバンドのレベルは増加し、以前は変調されていなかったキャリアと同じレベルになります。100% 変調の時点では、スペクトルは通常のダブル サイドバンド AM 送信と同一に見え、中心項 (現在はプライマリ オーディオ項) は 0 dB 基準レベルにあり、プライマリ サイドバンドの両側の項は両方とも -6 dB にあります。違いは、キャリアと思われるものがオーディオ周波数項によって「使用中のサイドバンド」の方にシフトされていることです。100% 変調未満のレベルでは、サイドバンド構造は完全に非対称に見えます。この種の CSSB ソースによって音声が伝送される場合、低周波成分が支配的であり、高周波項は 3 kHz で 20 dB も低くなります。その結果、信号はフルキャリア DSB 信号の通常の帯域幅の約半分を占めます。ただし、1 つ注意点があります。搬送波を位相変調するために使用されるオーディオ項は、搬送波レベルによってバイアスされるログ関数に基づいて生成されます。負の 100% 変調では、項はゼロ (0) に駆動され、変調器は未定義になります。システムの安定性を維持し、スプラッタを回避するには、厳密な変調制御を使用する必要があります。このシステムはロシア発祥で、1950 年代後半に説明されました。実際に使用されたかどうかは不明です。

2 番目の一連のアプローチは、Leonard R. Kahnによって設計され、特許を取得しました。さまざまな Kahn システムにより、信号生成時に厳密な対数関数を使用することで課せられるハード リミットが解消されました。以前の Kahn システムでは、プリディストーション コンポーネントを挿入することで 2 次項を減らすさまざまな方法が使用されていました。この方法の 1 つの例は、Kahn 独立側波帯 (ISB) AM ステレオ信号の 1 つを生成するためにも使用されました。これは STR-77 励振器法として知られ、1977 年に導入されました。その後、このシステムは、アークサイン ジェネレーター方程式の分母に 1-0.52E 項を含むアークサイン ベースの変調器を使用することでさらに改善されました。E はエンベロープ項を表します。エンベロープ変調器に適用される変調項の約半分は、アークサイン「位相」変調パスの 2 次項を減らすために使用され、不要な側波帯の 2 次項を減らします。正確なアークサイン信号を生成するために、マルチループ変調器/復調器フィードバック方式が使用されました。この方式は 1984 年に導入され、STR-84 方式として知られるようになりました。Kahn Research Laboratories によって販売され、後に Kahn Communications, Inc. of NY に売却されました。追加のオーディオ処理デバイスにより、変調信​​号にプリエンファシスを選択的に適用することで、サイドバンド構造がさらに改善されました。説明したすべての信号のエンベロープは、変調器に適用された情報の正確なコピーのままであるため、単純なダイオードなどのエンベロープ検出器によって歪みなく復調できます。実際の受信機では、受信機の IF フィルタの急峻なフィルタリングと非線形グループ遅延により、通常は低レベル（AM 放送では常に 5% 未満）で歪みが生じることがあります。これらの歪みは、互換性サイドバンド（フルキャリア DSB-AM の場合のように、信号を単純にエンベロープ変調する線形プロセスの結果ではない項）を切り捨て、これらの互換性項の位相を回転させて、キャリアとともに 1 次 SSB 項によって引き起こされる直交歪み項をキャンセルしないようにする働きをします。この影響によって生じるわずかな歪みは、通常は非常に低く、許容範囲です。

カーン CSSB 方式は、航空機から地上への初期の消費者向け電話通話に使用された変調方式として、 Airphoneでも短期間使用されました。これは、さらに高いスペクトル効率を達成するために、すぐにデジタル変調方式に取って代わられました。

現在、CSSB は世界中の AM/MW 放送帯域ではほとんど使用されていませんが、アマチュア無線家の中には今でも実験を行っている人もいます。

SSB 受信機のフロント エンドはAM受信機やFM受信機のフロント エンドと似ており、標準中間周波数(IF)帯域内で無線周波数 (RF) 信号の周波数シフト バージョンを生成するスーパーヘテロダイン RFフロント エンドで構成されています。

IF SSB 信号から元の信号を復元するには、製品検出器を使用して、単側波帯を元のベースバンド周波数範囲まで周波数シフトする必要があります。このために、製品検出器は、それをビート周波数発振器(BFO)の出力と混合します。言い換えれば、これはヘテロダイン化のもう 1 つの段階です。これを機能させるには、BFO 周波数を正確に調整する必要があります。BFO 周波数がオフの場合、出力信号は周波数シフト (上または下) され、音声が奇妙で「ドナルド ダック」のような、または理解できないものになります。

オーディオ通信の場合、BFO 発振器のシフトは 1.7 kHz であることが一般的です。音声信号は約 50 Hz のシフトに敏感で、100 Hz までなら許容できます。受信機の中には、正確な IF 周波数に自動的にロックオンしようとするキャリア リカバリシステムを使用するものもあります。キャリア リカバリでは周波数シフトは解決されません。検出器出力の S/N 比が向上します。^{[引用が必要]}

例として、周波数= 45000 Hz を中心とする IF SSB 信号について考えてみましょう。シフトする必要があるベースバンド周波数は= 2000 Hz です。BFO 出力波形は です。信号が BFO 波形で乗算される (つまり でヘテロダイン化される) と、信号は に  、 そしてに シフトします。これはビート周波数またはイメージ周波数として知られています。目的は、 = 2000 Hzとなる を  選択することです。( の不要な成分は、出力トランスデューサまたは人間の耳をローパス フィルタで除去できます)。 ${\displaystyle F_{\text{if}}\,}$${\displaystyle F_{b}\,}$${\displaystyle \cos \left(2\pi \cdot F_{\text{bfo}}\cdot t\right)}$${\displaystyle \left(F_{\text{if}}+F_{\text{bfo}}\right)}$${\displaystyle \left|F_{\text{if}}-F_{\text{bfo}}\right|}$${\displaystyle F_{\text{bfo}}}$${\displaystyle \left|F_{\text{if}}-F_{\text{bfo}}\right|=F_{b}\,}$${\displaystyle \left(F_{\text{if}}+F_{\text{bfo}}\right)\,}$

43000 Hz と 47000 Hz には 2 つの選択肢があり、ローサイド インジェクションとハイサイドインジェクションと呼ばれます。ハイサイド インジェクションでは、45000 Hz 付近に分布していたスペクトル コンポーネントが逆の順序で 2000 Hz 付近に分布します。これは反転スペクトルとも呼ばれます。IF スペクトルも反転されている場合は、BFO 反転によって適切な関係が復元されるため、これは実際に望ましいことです。その理由の 1 つは、IF スペクトルが受信機の反転ステージの出力である場合です。もう 1 つの理由は、SSB 信号が実際には上側サイドバンドではなく下側サイドバンドである場合です。ただし、両方の理由が当てはまる場合は、IF スペクトルは反転されず、非反転 BFO (43000 Hz) を使用する必要があります。 ${\displaystyle F_{\text{bfo}}}$

がわずかにずれている場合、ビート周波数は正確には ではなく、前述の音声の歪みにつながる可能性があります。 ${\displaystyle F_{\text{bfo}}\,}$${\displaystyle F_{b}\,}$

SSB 技術は、ベースバンド波形の周波数シフトや周波数反転(音声反転) にも適用できます。この音声スクランブル方法は、片方のサイドバンド変調オーディオ サンプルの音声を反対側のサイドバンドに通すことで作成されました (例: LSB 変調オーディオ サンプルを USB 変調を実行するラジオに通す)。これらの効果は、他のフィルタリング技術と組み合わせて、第二次世界大戦中に音声暗号化の簡単な方法として使用されました。米国と英国間の無線電話の 会話はドイツ人によって傍受され、「解読」されました。その中にはフランクリン D. ルーズベルトとチャーチルの初期の会話も含まれていました。^{[出典が必要]} 実際、訓練を受けたオペレータは信号を直接理解できました。主にルーズベルトとチャーチルの間で安全な通信を可能にするために、デジタル暗号化のSIGSALYシステムが考案されました。

現在、このような単純な反転ベースの音声暗号化技術は、単純な手法で簡単に復号化できるため、もはや安全であるとは見なされていません。

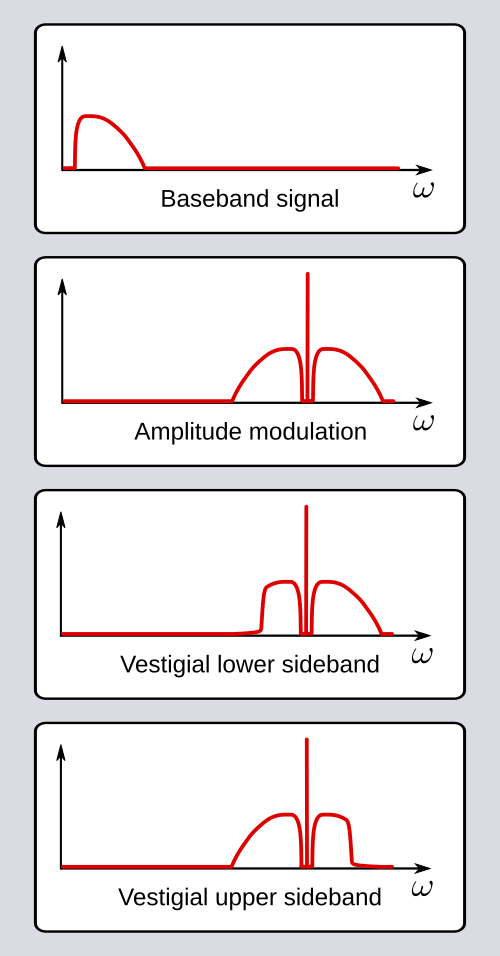

単側波帯変調は音声信号に使用され、ビデオ/テレビ信号には使用できないという制限があるため、残留側波帯が使用されます。残留側波帯(無線通信)とは、部分的にのみカットオフまたは抑制された側波帯です。テレビ放送 (アナログ ビデオ形式) では、ビデオが AM で送信される場合、使用される帯域幅が大きいため、この方法が使用されます。また、ATSC標準化8VSBなどのデジタル伝送でも使用される場合があります。

NTSCまたはATSC を使用する国のテレビの放送またはトランスポート チャネルの帯域幅は 6 MHz です。帯域幅を節約するには SSB が望ましいですが、ビデオ信号には低周波コンテンツ (平均輝度) がかなり含まれており、同期パルスは矩形です。エ​​ンジニアリング上の妥協策は、残留側波帯伝送です。残留側波帯では、帯域幅 W2 = 4.0 MHz の上側波帯全体が伝送されますが、下側波帯の W1 = 0.75 MHz のみが搬送波とともに伝送されます。搬送波周波数は、6 MHz 幅のチャネルの下端より 1.25 MHz 上です。これにより、システムは低変調周波数では AM、高変調周波数では SSB になります。高周波数での下側波帯成分の欠如は補正する必要があり、これはIF アンプで行われます。

アマチュア無線の音声通信で単側波帯を使用する場合、10MHz未満の周波数では下側波帯（LSB）が使用され、10MHz以上の周波数では上側波帯（USB）が使用されるのが一般的です。^[12]たとえば、40mバンドでは、音声通信はLSBモードを使用して7.100MHz付近で行われることがよくあります。20mバンドの14.200MHzでは、USBモードが使用されます。

この規則の例外は、FCC規則でUSBが特に要求されている60メートル帯域（5.3MHz付近）の5つの個別のアマチュアチャンネルに適用されます。^[13]

拡張シングル サイドバンドは、標準または従来の 2.9 kHz SSB J3E モード (ITU 2K90J3E) のオーディオ帯域幅を超えて、より高品質のサウンドをサポートする J3E (SSB-SC) モードです。

振幅圧縮単側波帯 ( ACSSB ) は、パイロット トーン付きの単側波帯を使用する狭帯域変調方式で、受信機のエクスパンダーが送信機によって大幅に圧縮された振幅を復元できます。標準 SSB 変調よりも有効範囲が広く、同時に標準 SSB 無線との下位互換性も維持されます。ACSSB では、狭帯域 FM 変調に比べて帯域幅が狭く、特定の電力レベルに対する範囲も広くなります。

標準 SSB 変調の生成により、正弦波トーンの平均エンベロープ レベルをはるかに超える大きなエンベロープ オーバーシュートが発生します (オーディオ信号がピーク制限されている場合でも)。標準 SSB エンベロープのピークは、必要なヒルベルト変換の実際の実装の近似誤差によるスペクトルの切り捨てと非線形位相歪みによるものです。最近、適切なオーバーシュート補正 (いわゆる制御エンベロープ単側波帯変調またはCESSB ) により、音声伝送のピークが約 3.8 dB 削減されることが示されました。これにより、実効平均電力が約 140% 増加します。^[14] CESSB 信号の生成は SSB 変調器に統合できますが、CESSB 信号の生成を標準 SSB 無線から分離することも可能です (たとえば、外部音声プリプロセッサの形式で)。これには、標準 SSB 無線の変調器が線形位相であり、CESSB 信号を通過させるのに十分な帯域幅を持っていることが必要です。標準的なSSB変調器がこれらの要件を満たしていれば、CESSBプロセスによるエンベロープ制御は維持されます。^[15]
